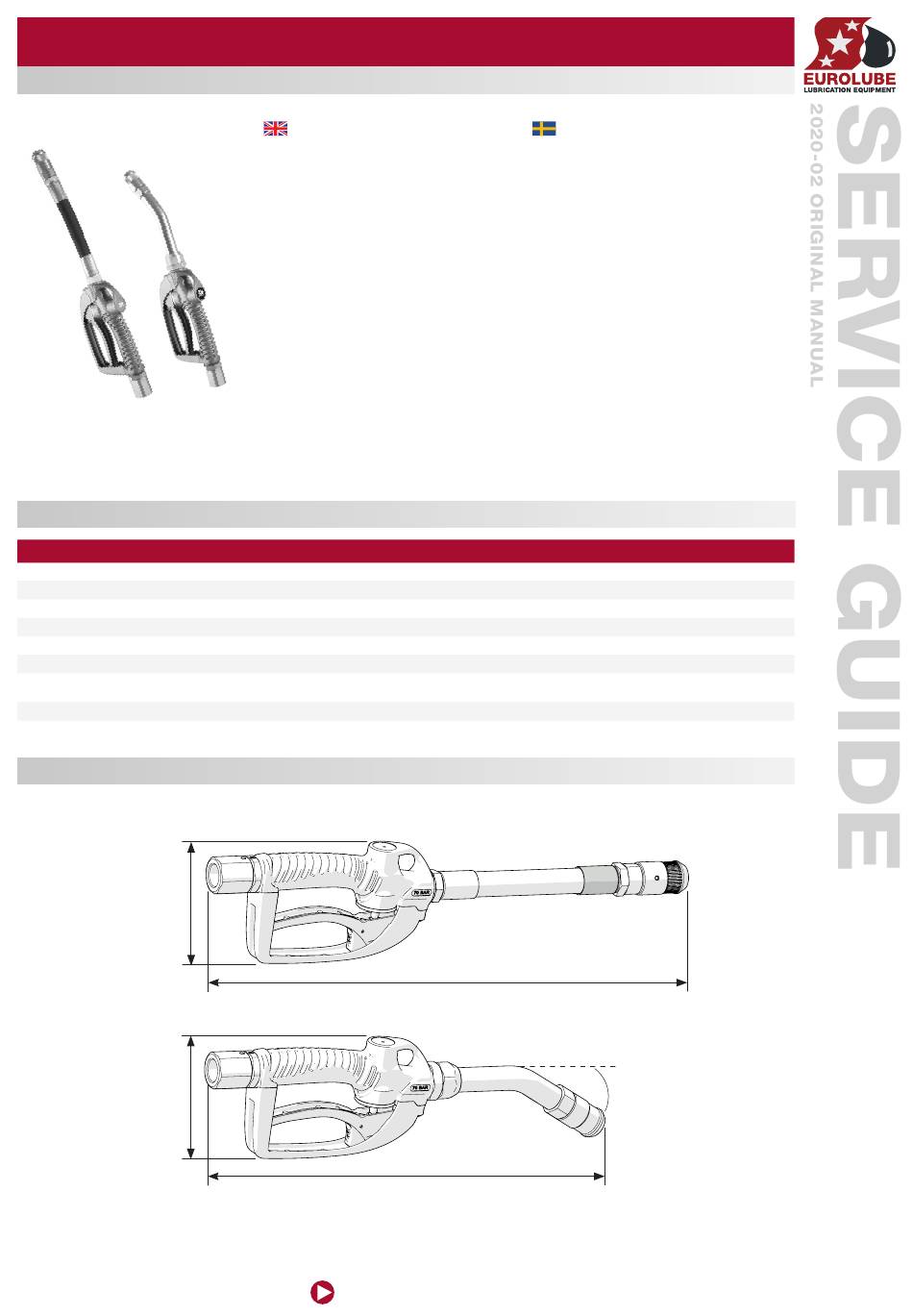

HIGH VOLUME OIL CONTROL GUN
PART NO 16721, 16724, 16813, 16868 / ART.NR. 16721, 16724, 16813, 16868
TECHNICAL DATA / TEKNISKA DATA
PART NO / ART.NR
Maximum flow (with extension) / max flöde (inkl. utloppsrör)
Pressure drop at max flow / tryckfall vid max flöde
Max working pressure / max arbetstryck
Temperature operating range / temperaturarbetsområde
Burst pressure / sprängtryck
Fluid inlet / anslutning
Fluid compatibility / vätskekompabilitet
Vikt / weight
MEASUREMENTS / MÅTT
16721
130 mm
16724
130 mm
General
High volume hose end control gun with ergonomic and
progressive grip for better control of dispensing and
In-line meter both with digital volume meter for oil and
glycol (certain models). Maximum working pressure 100
bar. Please refer to the sales Catalogue for details on
accessories. Or visit our website: www.eurolube.com
WARNING!
Do NOT use solvents or other explosive
fluids. Never point a control valve at any portion of
your body or another person. Accidential discharge
of pressure and/or material can result in injury. Read
these instruction carefully before installation, operation
or service.
DO NOT EXCEED MAXIUMUM PRES-
SURE
580 mm
506 mm
www.eurolube.com
Allmänt
Handmätare för höga flöden med ergonomiskt handtag
och progressiv ventil för optimal flödeskontroll. Digital
volymmätare för olja och glykol (vissa modeller). Maxi-
malt arbetstryck 100 bar. För detaljerad information,
hänvisar vi till vår kompletta produktkatalog, eller vår
hemsida: www. eurolube.com
VARNING!
Ventilerna får EJ användas för tappning av
bensin eller andra (explosiva) kemikalier. Rikta aldrig
utloppsmunstycke mot någon kroppsdel eller någon
annan person. Vätska kan lätt tränga in igenom hud och
förorsaka skador. Läs dessa intruktioner innan installa-
tion, användning eller vid service.
ÖVERSKRID EJ MAX ARBETSTRYCK
16721, 16724, 16813, 16868
80 l/min
3 bar (44 psi)
100 bar (1450 psi)
-10°C – +70°C
400 bar (5800 psi) minimum
3/4" BSP (F/Inv.)
Engine oil, hydraulic oil, antifreeze fluid /
motorolja, hydraulolja, glykol
2,05 kg (4,52 lbs)
30°
1
205203
EUROLUBE EQUIPMENT AB
Advertisement
Summary of Contents for Eurolube 16721
- Page 1 HIGH VOLUME OIL CONTROL GUN PART NO 16721, 16724, 16813, 16868 / ART.NR. 16721, 16724, 16813, 16868 General Allmänt High volume hose end control gun with ergonomic and Handmätare för höga flöden med ergonomiskt handtag progressive grip for better control of dispensing and och progressiv ventil för optimal flödeskontroll.
-
Page 2: Installation
HIGH VOLUME OIL CONTROL GUN PART NO 16721, 16724, 16813, 16868 / ART.NR. 16721, 16724, 16813, 16868 INSTALLATION / INSTALLATION General Allmänt The connection of the extension to the control valve outlet is performed by a 3/4” Anslutning av utloppsröret sker med hjälp av en 3/4” gummistålbricka. Kontrollera dess bonded seal. - Page 3 HIGH VOLUME OIL CONTROL GUN PART NO 16721, 16724, 16813, 16868 / ART.NR. 16721, 16724, 16813, 16868 EXPLODED VIEW / SPRÄNGSKISS ITEM / POS NAME / BENÄMNING PART NO / ART.NR. Swivel 3/4” / svivel 3/4” 1060101 Swivel 1” / svivel 1”...
- Page 4 DE RECHANGE POUR 25050, 25055, 25052, 25051 PARE PARTS HIGH VOLUME OIL CONTROL GUN PART NO 16721, 16724, 16813, 16868 / ART.NR. 16721, 16724, 16813, 16868 Pos. Part No. Description Qty. Countersunk screw 369636 Measuring chamber lid O-ring 369633 Oval gear...
- Page 5 (fig. 14) and is accessed by the calibrated PART NO 16721, 16724, 16813, 16868 / ART.NR. 16721, 16724, 16813, 16868 simultaneously pressing the buttons RESET and TOTAL/TRIP for second (fig. 22). The digits start to flash (fig. 23) indicating that the simultaneously pressing the buttons RESET and TOTAL/TRIP for second (fig.
- Page 6 HIGH VOLUME OIL CONTROL GUN PART NO 16721, 16724, 16813, 16868 / ART.NR. 16721, 16724, 16813, 16868 är tillverkade PART NO 16721, 16724, 16813, 16868 / ART.NR. 16721, 16724, 16813, 16868 are in confor- i överensstämmelse med bestämmelserna i Maskindirektivet 2006/42/EC.
