SFS intec Dynamic 2D-F Fitting And Adjustment Instructions

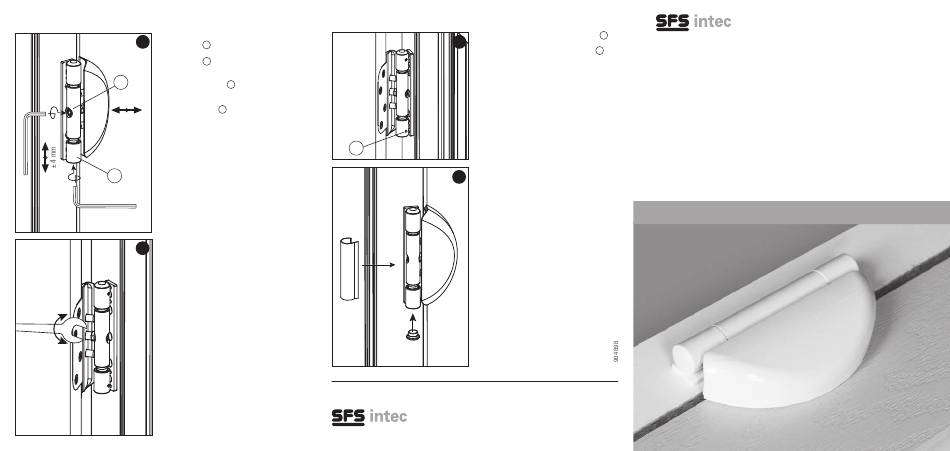

Istruzioni di regolazione - Adjustment instructions
Regolazione laterale:
11
agire sulla vite c con chiave a brugola da 5 mm.
Regolazione in altezza:
agire sul perno a con chiave a brugola da 5 mm.

Horizontal adjustment:

c
adjust by turning screw c with a 5 mm
Allen Key.

Height adjustment:

adjust by turning pin a with a 5 mm
Allen Key.
± 3 mm
a
In situazioni difficoltose è possibile effettuare
12
la regolazione laterale dall'interno, ruotando
l'esagono del gambo con una chiave da 9 mm.
In difficult situations it is possible to make
the horizontal adjustment from inside turning
the hexagonal nut with a 9 mm spanner.
± 3 mm
Istruzioni di regolazione - Adjustment instructions
Aprire l'anta e avvitare il grano di sicurezza 2 .
13
Open the door and tighten security screw 2 .
2
Inserire il tappo e cappuccio come indicato
14
in fig. 13.
Insert cap and cover cap as shown in fig. 13.
IT-33170 Pordenone / Via Castelfranco Veneto 71 / it.pordenone@sfsintec.biz / www.sfsintec.biz/it
Istruzioni montaggio e regolazione
Dynamic 2D-F
Fitting and adjustment instructions
Dynamic 2D-F
