FONESTAR FO-22MX88 Instruction Manual

8 x 8 hdmi matrix
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

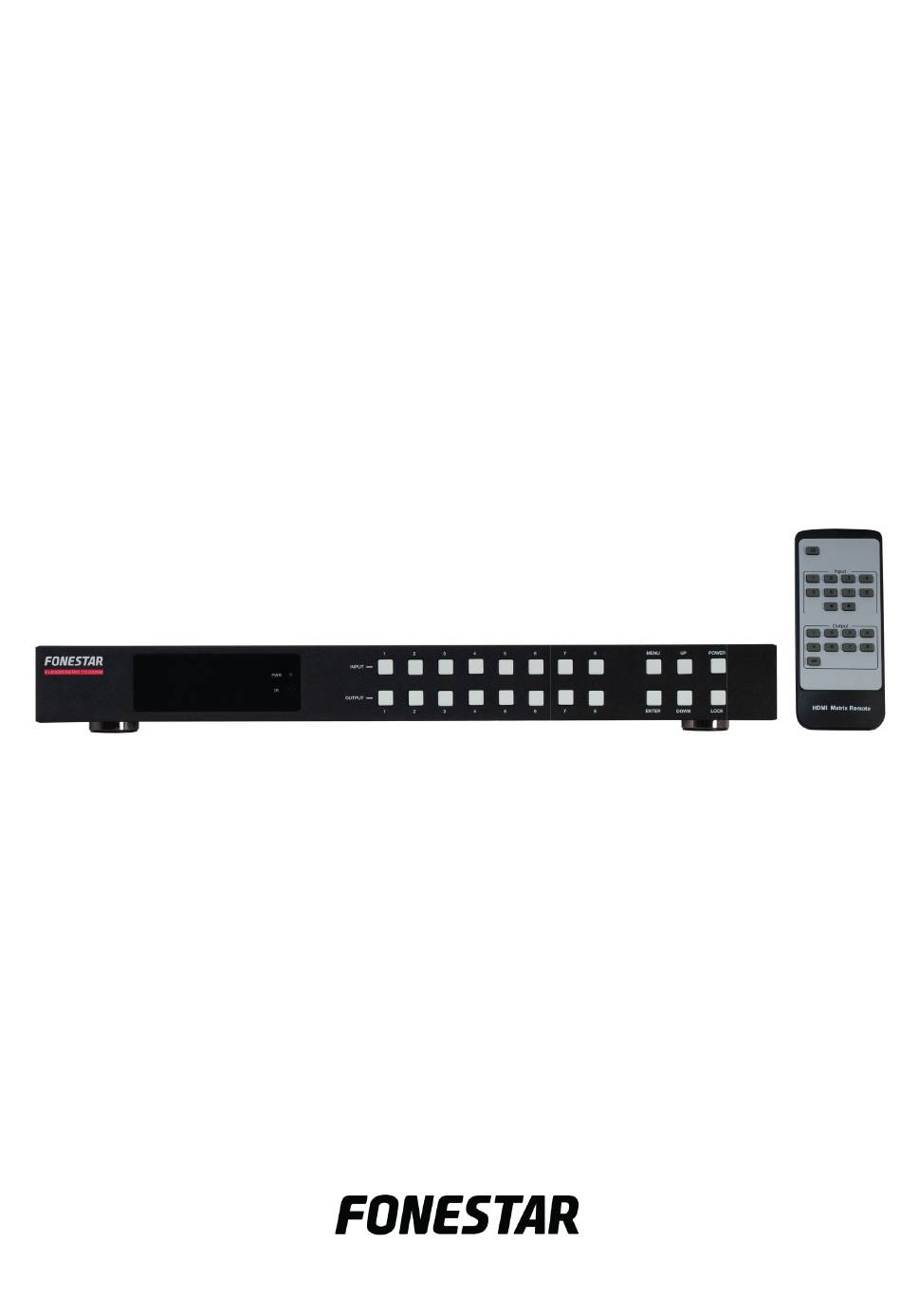

FO-22MX88
8 x 8 HDMI MATRIX
MATRIZ HDMI 8 X 8
MATRICE HDMI 8 x 8
MATRIZ HDMI 8 x 8
INSTRUCTION MANUAL/MANUAL DE USUARIO/
MODE D'EMPLOI/MANUAL DE INSTRUÇÕES

Advertisement

Table of Contents
loading

Summary of Contents for FONESTAR FO-22MX88

  • Page 1 FO-22MX88 8 x 8 HDMI MATRIX MATRIZ HDMI 8 X 8 MATRICE HDMI 8 x 8 MATRIZ HDMI 8 x 8 INSTRUCTION MANUAL/MANUAL DE USUARIO/ MODE D’EMPLOI/MANUAL DE INSTRUÇÕES...

  • Page 2: Controls And Functions

    8 HDMI outputs. All HDMI inputs can be freely mapped to any HDMI output. It has coaxial digital audio extractor and stereo analogue 3.5 mm , in each of the outputs. 8 x 8 HDMI MATRIX FO-22MX88 Supports HDR10, HDR10+, Dolby Vision, HLG, ARC, CEC and EDID smart management.

  • Page 3: Operation

    POWER MENU 3 4 5 INPUT 8 x 8 HDMI MATRIX FO-22MX88 OUTPUT 3.- COAX - OUT1-8: digital audio outputs from each of the HDMI OUT outputs 1-8, respectively, for 3 4 5 ENTER DOWN LOCK MENU POWER connection to an external sound system such as an amplifier. 1 x RCA connector.

  • Page 4: Front Panel Lock

    This configuration is possible from the front panel of the matrix. 1.- Press the MENU button once and the display will show SELECT EDID. 2.- Modify the EDID value by pressing the UP or DOWN buttons and press the ENTER button. 3.- Select the input to be configured by pressing the UP or DOWN buttons.

  • Page 5: Remote Control

    RS-232 communication TCP/IP COMMUNICATION - GUI Connect the matrix to a PC using Cat 5e/6 cable or via a router. The default values of the FO-22MX88 matrix are as follows: IP address: 192.168.1.100 (default) Subnet mask: 255.255.255.0 Default Gateway: 192.168.1.1...
  • Page 6 2.- VIDEO: modify the input-to-output mapping (a), edit the preset name (b), load a pre-configured preset (c), create presets (d), and reset preset mappings (e). 3.- Changing the inputs-to-outputs mapping has an immediate effect on the matrix. Click on each drop- down in the INPUT column to select the desired input to display for each output, if this configuration is going to be a recurring configuration it would be advisable to save it in a preset.
  • Page 7 5.- OUTPUT: allows you to visualise outputs status (a), give them a name (b), and configure the SCALER MODE (c), ARC (d), and STREAM (e) on each of them. SCALER MODE: modifying the resolution of the output image: BYPASS makes no changes to the image, 4K>1080p changes the resolution from 4K to 1080p and AUTO scales the image automatically by analysing the connected device in the output.
  • Page 8 Data bits: 8 Parity: none RJ-45 Stop bits: 1 Scan the following QR code or visit our website www.fonestar.com/en/FO-22MX88 to download the RS-232 PDA-1408 command list. It is possible to modify the Baud rate value for RS-232 communication: Via TCP/IP communication. For more information see the REMOTE CONTROL section.

  • Page 9: Technical Specifications

    TECHNICAL SPECIFICATIONS FO-22MX88 CHARACTERISTICS HDMI 8 x 8 matrix. Resolution UHD 4K@60Hz, YUV 4:4:4. 18 Gbps bandwidth. Supports HDR10, HDR10+, Dolby Vision, HLG, ARC, CEC and intelligent EDID manage- ment. DOWN-SCALING function to transform 4K resolutions to Full HD 1080p.

  • Page 10: Controles Y Funciones

    Dispone de extractor de audio digital coaxial y analógico estéreo, para cada una de las salidas. Es compatible con HDR10, HDR10+, Dolby Vision, HLG, ARC, CEC y dispone de gestión inteligente de 8 x 8 HDMI MATRIX FO-22MX88 EDID. Su función DOWN-SCALING, permite transformar resoluciones de 4K a Full HD 1080p.

  • Page 11: Mando A Distancia

    POWER 3 4 5 INPUT 8 x 8 HDMI MATRIX FO-22MX88 3.- COAX - OUT1-8: salidas de audio digital de cada una de las salidas HDMI OUT 1-8, respectivamente, OUTPUT para su conexión a un sistema de sonido externo como un amplificador. Conector 1xRCA.
  • Page 12 CONFIGURACIÓN EDID La función EDID permite adecuar la señal de entrada a un formato concreto de audio y vídeo para que pueda ser visualizada en los dispositivos conectados en las salidas HDMI. Esta configuración es posible realizarla desde la botonera frontal de la matriz. 1.- Pulse el botón MENU 1 vez y la pantalla mostrará...

  • Page 13: Control Remoto

    RS-232 COMUNICACIÓN TCP/IP - GUI Conecte la matriz a un PC utilizando cable Cat 5e/6 o mediante un router. Los parámetros por defecto de la matriz FO-22MX88 son los siguientes: Dirección IP: 192.168.1.100 (por defecto) Máscara de subred: 255.255.255.0 Puerta de enlace predeterminada: 192.168.1.1...
  • Page 14 2.- VIDEO: permite modificar la asignación de entradas a salidas (a), editar el nombre del preset (b), cargar un preset previamente configurado (c), crear de presets (d) y restablecer las asignaciones de los presets (e). La modificación de la asignación de entradas a salidas tiene efecto inmediato sobre la matriz. Pulse sobre cada desplegable de la columna INPUT para seleccionar la entrada deseada a visualizar para cada salida, si esta configuración va a ser una configuración recurrente sería recomendable guardarlo en un preset.
  • Page 15 4.- OUTPUT: permite visualizar el estado de las salidas (a), asignarles un nombre (b) y configurar el SCALER MODE (c), ARC (d) y STREAM (e) en cada una de ellas. SCALER MODE: la modificación de la resolución de la imagen de salida: BYPASS no realiza cambios sobre la imagen, 4K>1080P cambia la resolución de 4K a 1080P y AUTO realiza el escalado de la imagen automáticamente analizando el equipo conectado en la salida.
  • Page 16 Bits de datos: 8 Paridad: ninguna Bits de parada: 1 RJ-45 Escanee el siguiente código QR o visite nuestra página web www.fonestar.com/FO-22MX88 para descargar el listado de comandos RS-232. PDA-1408 Es posible modificar el valor de Baud rate para la comunicación RS-232: Mediante comunicación TCP/IP.

  • Page 17: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS FO-22MX88 CARACTERÍSTICAS Matriz HDMI 8 x 8. Resolución UHD 4K@60Hz, YUV 4:4:4. Ancho de banda 18 Gbps. Compatible con HDR10, HDR10+, Dolby Vision, HLG, ARC, CEC y gestión inteligente de EDID. Función DOWN-SCALING para transformar resoluciones de 4K a Full HD 1080p.

  • Page 18: Contrôles Et Fonctions

    Il dispose d’un extracteur audio numérique coaxial et analogique stéréo sur chacune des sorties. Il est compatible avec HDR10, HDR10+, Dolby Vision, HLG, ARC, CEC et dispose de gestion intelligente 8 x 8 HDMI MATRIX FO-22MX88 EDID. Sa fonction DOWN-SCALING permet de transformer les résolutions de 4K en Full HD 1080p.
  • Page 19 3 4 5 INPUT INPUT 8 x 8 HDMI MATRIX FO-22MX88 8 x 8 HDMI MATRIX FO-22MX88 3.- OUT- OUT1-8 : des sorties audio analogiques à partir de chacune des sorties HDMI OUT 1-8 respectivement pour la connexion à un système de son externe tel qu’un amplificateur. Connecteur...
  • Page 20 CONFIGURATION EDID La fonction EDID permet d’adapter le signal d’entrée à un format audio et vidéo spécifique afin qu’il puisse être affiché sur les appareils connectés aux sorties HDMI. Cette configuration peut être effectuée depuis le panneau avant de la matrice. 1.- Appuyez sur le bouton MENU 1 fois et l’écran affiche SELECT EDID (SELECTIONNER EDID).

  • Page 21: Contrôle À Distance

    COMMUNICATION TCP/IP - GUI Connectez la matrice à un PC en utilisant un câble Cat 5e/6 ou via un routeur. Les paramètres par défaut de la matrice FO-22MX88 sont les suivantes : Adresse IP : 192.168.1.100 (par défaut) Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.1.1...
  • Page 22 2.- VIDEO : permet de modifier l’affectation des entrées aux sorties (a), d’éditer le nom du preset (b), de charger un preset précédemment configuré (c), de créer des presets (d) et de réinitialiser les affectations des presets (e). La modification de l’affectation entrée-sortie a un effet immédiat sur la matrice. Cliquez sur chaque liste déroulante de la colonne INPUT pour sélectionner l’entrée à...
  • Page 23 4.- OUTPUT : permet d’afficher l’état des sorties (a), de leur attribuer un nom (b) et de configurer le SCALER MODE (c), ARC (d) et STREAM (e) pour chacune d’entre elles. SCALER MODE : la modification de la résolution de l’image de sortie : YPASS ne modifie pas l’image, 4K>1080P modifie la résolution de 4K à...
  • Page 24 Sélectionnez le port COM utilisé sur votre PC pour cette communication. Baud rate: 115200 Bits de données : 8 Parité : aucune RJ-45 Bits d’arrêt : 1 Scannez le code QR suivant ou visitez notre site web www.fonestar.com/FO-22MX88 pour télécharger la PDA-1408 liste des commandes RS-232. - 24 -...

  • Page 25: Spécifications Techniques

    DOWN pour modifier la valeur. Les valeurs EDID de la matrice sont : 115200 (valeur par défaut), 57600, 38400, 19200, 9600 et 4800. SPÉCIFICATIONS TECHNIQUES FO-22MX88 CARACTÉRISTIQUES Matrice HDMI 8 x 8. Résolution UHD 4K@60Hz, YUV 4:4:4. Bande passante 18 Gbps.

  • Page 26: Controlos E Funções

    Dispõe de extrator de áudio digital coaxial e analógico estéreo, para cada uma das saídas. É compatível com HDR10, HDR10+, Dolby Vision, HLG, ARC, CEC e dispõe de gestão inteligente de 8 x 8 HDMI MATRIX FO-22MX88 EDID. A função DOWN-SCALING permite transformar resoluções de 4K em Full HD 1080p.

  • Page 27: Comando À Distância

    POWER POWER 3 4 5 INPUT INPUT 8 x 8 HDMI MATRIX FO-22MX88 8 x 8 HDMI MATRIX FO-22MX88 para ligar a um sistema de som externo como um amplificador. Conetor jack 3,5 mm estéreo. OUTPUT OUTPUT 3.- COAX - OUT1-8: saídas de áudio digital de cada uma das saídas HDMI OUT 1-8, respetivamente, para...
  • Page 28 CONFIGURAÇÃO EDID A função EDID permite adequar o sinal de entrada a um formato concreto de áudio e vídeo para poder ser visualizado nos dispositivos ligados nas saídas HDMI. Esta configuração pode ser efetuada nos botões do painel frontal da matriz. 1.- Pressione o botão MENU 1 vez e o ecrã...

  • Page 29: Controlo Remoto

    RS-232 COMUNICAÇÃO TCP/IP - GUI Ligue a matriz a um PC usando um cabo Cat 5e/6 ou um router. Os parâmetros predefinidos da matriz FO-22MX88 são os seguintes: Endereço IP: 192.168.1.100 (predefinido) Máscara de subrede: 255.255.255.0 Porta de ligação predeterminada: 192.168.1.1 É...
  • Page 30 2.- VIDEO: permite alterar a atribuição de entradas a saídas (a), editar o nome do preset (b), carregar um preset previamente configurado (c), criar presets (d) e repor as atribuições dos presets (e). A alteração da atribuição de entradas a saídas tem efeito imediato na matriz. Pressione em cada menu pendente da coluna INPUT para selecionar a entrada a ser visualizada para cada saída, e caso pretenda que esta configuração seja recorrente é...
  • Page 31 4.- OUTPUT: permite visualizar o estado das saídas (a), atribuir-lhes um nome (b) e configurar o SCALER MODE (c), ARC (d) e STREAM (e) em cada uma delas. SCALER MODE: alterar a resolução da imagem de saída: BYPASS não efetua alterações na imagem, 4K>1080P altera a resolução de 4K para 1080P e AUTO adapta a escala da imagem automaticamente analisando o equipamento ligado na saída.
  • Page 32 Paridade: nenhuma Bits de paragem: 1 RJ-45 Faça scan ao seguinte código QR ou visite a nossa página web www.fonestar.com/FO-22MX88 para descarregar a lista de comandos RS-232. PDA-1408 É possível alterar o valor de Baud rate para a comunicação RS-232: Via comunicação TCP/IP.

  • Page 33: Especificações Técnicas

    ESPECIFICAÇÕES TÉCNICAS FO-22MX88 CARACTERÍSTICAS Matriz HDMI 8 x 8. Resolução UHD 4K@60Hz, YUV 4:4:4. Largura de banda 18 Gbps. Compatível com HDR10, HDR10+, Dolby Vision, HLG, ARC, CEC e gestão inteligente de EDID. Função DOWN-SCALING para transformar resoluções de 4K em Full HD 1080p.
  • Page 36 www.fonestar.com...
