FR
EN NL

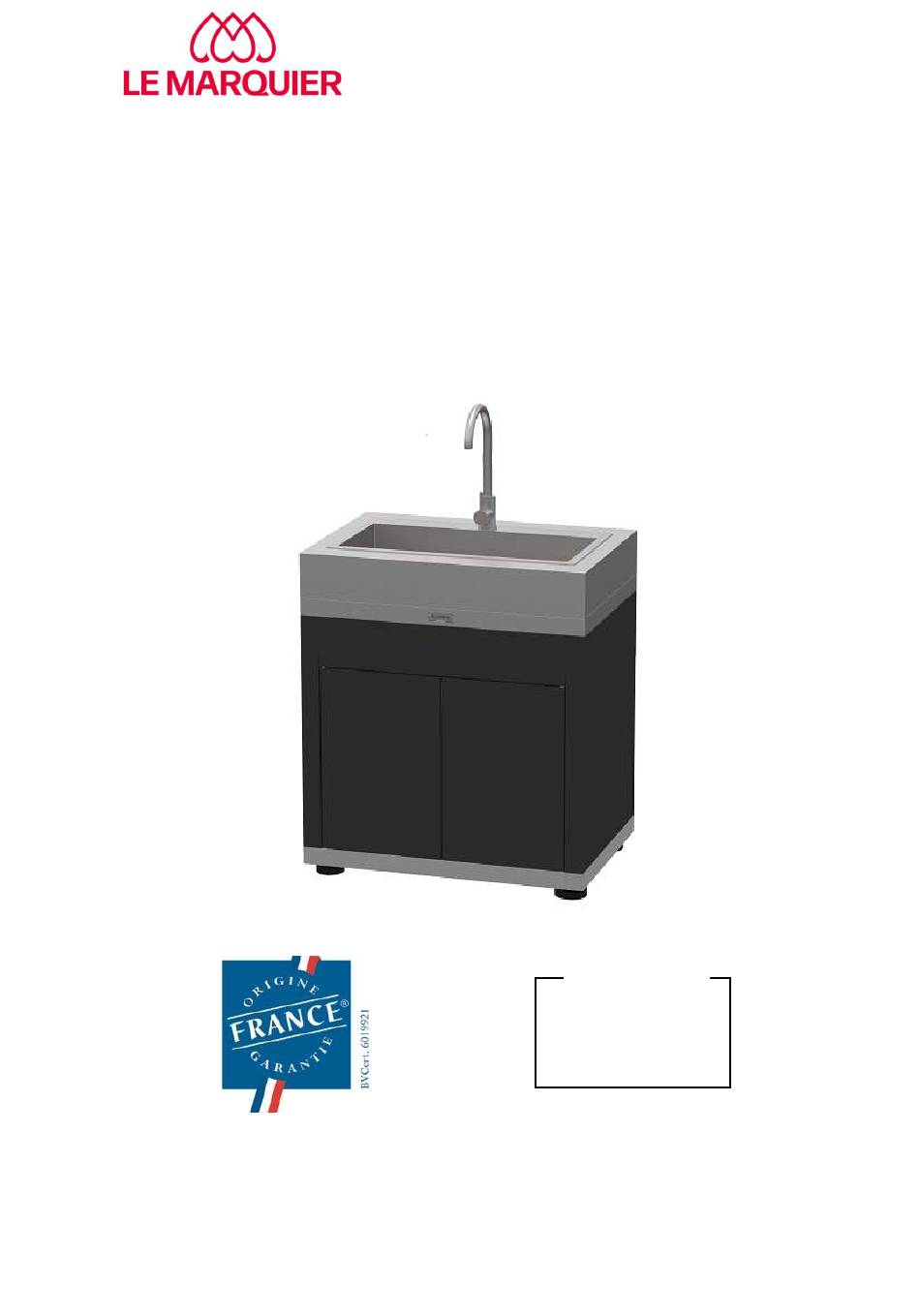

NOTICE DE MONTAGE
INSTRUCTIONS / HANDLEIDING

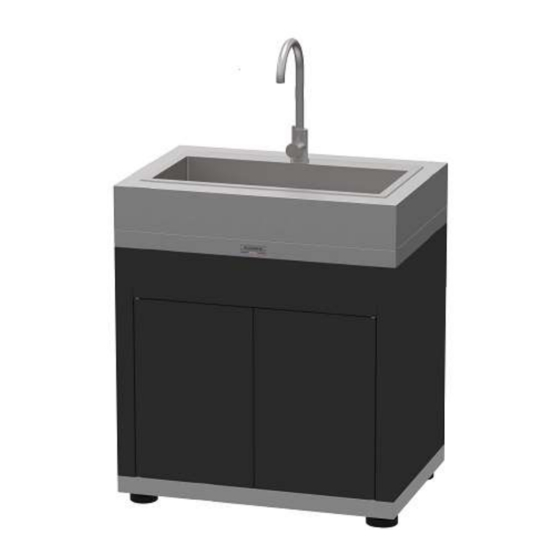

MEUBLE AVEC EVIER INTEGRE, 80 X 55 CM
FURNITURE WITH INTEGRATED SINK /
KABINET MET GENTEGREERDE WASTAFEL
Réf. MC80PEVD – MC80PEVE13 – MC80PEVI
Contrôlé par:
Merci d'avoir acheté ce produit LE MARQUIER© labellisé Origine France Garantie !
Consulter cette notice avant l'utilisation
Thank you for purchasing this product with certificate of guaranteed French origin!
Consult this instruction manual before use.
Bedankt voor uw aankoop van dit product met gecertificeerd garantielabel 'Product ver-
vaardigd in Frankrijk'! Raadpleeg deze handleiding vóór gebruik
NOT0026
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for LE MARQUIER MC80PEVD
Summary of Contents for LE MARQUIER MC80PEVD
- Page 1 KABINET MET GENTEGREERDE WASTAFEL Réf. MC80PEVD – MC80PEVE13 – MC80PEVI Contrôlé par: Merci d’avoir acheté ce produit LE MARQUIER© labellisé Origine France Garantie ! Consulter cette notice avant l’utilisation Thank you for purchasing this product with certificate of guaranteed French origin! Consult this instruction manual before use.
-
Page 2: Pièces Incluses
Pièces incluses Supplied parts / Meegeleverde onderdelen : 9/10 9/10 9/10... -
Page 3: Montage
Montage Assembly / Montage : N° Repère Réf. Pièce Description Qté COM0273 Evier + mitigeur + siphon / Sink / Wastafel 2312010A Plateau supérieur / Upper tray / Bovenblad 2312009A Faux tiroir / Fake drawer/ Valse lade 2312002A Tôles fermeture cotés / Side closing plates / Zijsluitende platen 2312007A Porte /... - Page 4 Montage Assembly / Montage : Conseil de Montage / Assembly advice / Montage advies - Porter des gants pour éviter toutes coupures / Wear gloves to avoid cuts / Draag handschoenen om snijwonden te voorkomen - Serrer les vis à la main jusqu’à l'étape 3 / Tighten the screws by hand until step 3 / Draai de schroeven met de hand vast tot stap 3...
- Page 5 12 x 12 x A partir de cette étape serrer les vis / écrous avec les clés fournies From this step tighten the screws / nuts with the keys provided Draai vanaf deze stap de schroeven / moeren vast met de meegeleverde sleutels COM0104 90°...
- Page 6 Attention: Ne pas serrer les vis au maximum pour laisser de la liberté à la porte. Warning: Do not tighten the screws as far as possible to leave the door free Waarschuwing: Draai de schroeven niet zo ver mogelijk vast om de deur vrij te laten VIS0037 VIS0047 VIS0038...
- Page 7 COM0179 COM0179...
- Page 8 Pour toute réclamation Complaints / Indien u een klacht heeft Contactez notre Service Après-ventes : lemarquier.com Please contact our after-sales services : lemarquier.com Gelieve contact op te nemen met onze dienst na verkoop : lemarquier.com lemarquier.com...
- Page 9 Montage du Mitigeur sur l’évier Mitigeur Collerette Gros joint Evier Petit joint Tube fileté bride Flexible eau froide Flexible eau chaude...
- Page 10 Visser un des 2 flexibles dans le mitigeur Faire passer la collerette et le gros joint dans le flexible Collerette Mitigeur Gros joint Faire passer le flexible dans le trou de l’évier...
- Page 11 Faire passer le petit joint, le tube fileté et la bride dans le flexible Petit joint Vers le haut Tube fileté bride Faire passer le second flexible et fixer le dans le mitigeur Second Flexible...
- Page 12 Visser le tube fileté dans le mitigeur Tube fileté Mettre le petit joint en place et serrer la bride Petit Joint Bride...
- Page 13 Pour raccorder l’évier à un tuyau d’arrosage Flexible mitigeur Té mâle 1/2" Flexible mitigeur Nez de robinet 1/2" A raccorder à un tuyau d’arrosage https://www.leroymerlin.fr/produits https://www.leroymerlin.fr/produits /chauffage-plomberie/circuit- /chauffage-plomberie/equipement- alimentation-en-eau/tube-et- wc-et-accessoires-de- raccord-alimentation/raccord- robinet/accessoires-de- alimentation/raccord-laiton-en-t-a- robinet/raccord-de-robinetterie/nez- visser-m-1-2-ravani-85249066.html de-robinet-automatique-15-21-mm- gardena-70219576.html?src=clk...
