Installation de plaques vidéo additionnelles
(L'installation doit être effectuée exclusivement par le détaillant.)
Le coordonnateur multi-fonctions AW-RP605 est équipé de quatre emplacements pour
l'installation de plaques vidéo additionnelles.
En ajoutant des plaques vidéo AW-PB605, il sera possible de piloter un maximum de cinq
systèmes de tête panoramique.
Avant d'ajouter une plaque dans le coordonnateur multi-fonctions
O Placer les interrupteurs de chacun des appareils à la position OFF, et débrancher
les fils d'alimentation des prises secteur.
O Avant de procéder à l'installation, libérer toute électricité statique qui aurait pu
s'accumuler dans le corps.
L'installation s'effectuera avec une plus grande sécurité en portant un bracelet anti-
électricité statique.
Le fait de toucher la plaque sans s'être au préalable déchargé de toute électricité
statique risque de provoquer un mauvais fonctionnement.
O Veiller à ce qu'aucune pièce métallique de la plaque n'entre en contact avec une
autre pièce métallique.

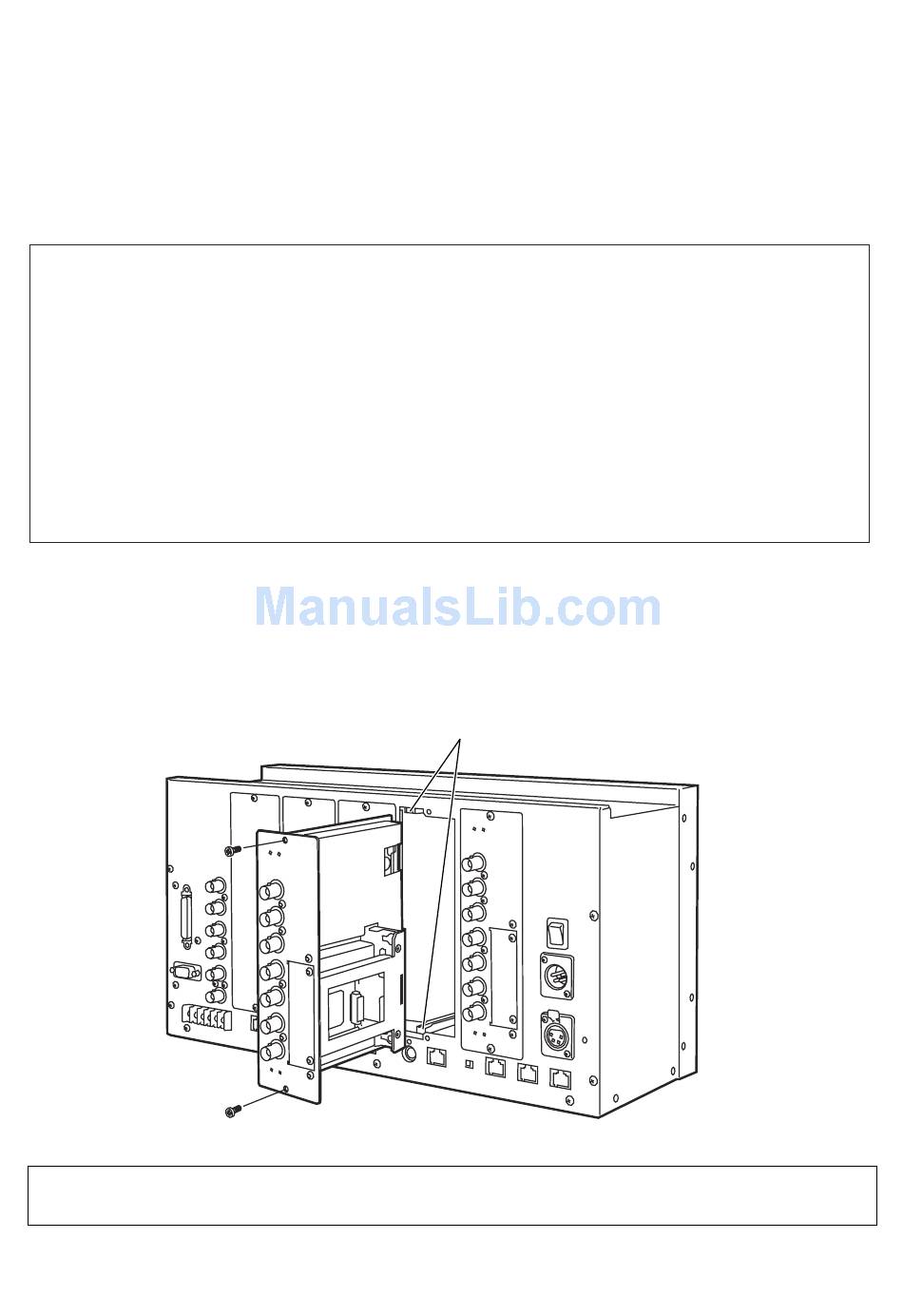

1. Retirer les deux vis et retirer le panneau vide.
2. Aligner la plaque vidéo AW-PB605 sur les guides, puis l'insérer.
Insérer la plaque à fond.
3. Fixer solidement la plaque avec les deux vis.
Pour les détails sur le raccordement de la plaque, voir le manuel d'utilisation du
coordonnateur multi-fonctions AW-RP605.
Guides
