TRU Components TC-ZR011 Operating Instructions

Bedienungsanleitung
Thermostat
Best.-Nr. 2632499 (Heizen & Kühlen)
Best.-Nr. 2632500 (Kühlen)
Best.-Nr. 2632501 (Heizen)
1 Bestimmungsgemäße Verwendung
Bei dem Produkt handelt es sich um einen Thermostat, der zur Regelung von Heizgeräten, Kühlgeräten,
Filterlüftern und Wärmetauschern verwendet wird.
Das Produkt kann auch als Schaltkontakt für Signalgeräte verwendet werden, die als Niedrig- oder
Hochtemperaturalarm dienen.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.
Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt be-
schädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen füh-
ren.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Al-
le Rechte vorbehalten.
2 Lieferumfang
■
Produkt
■
Bedienungsanleitung
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter
Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.
4 Symbolerklärung
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektri-
schen Schlag führen kann.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbeson-
dere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch
nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen
oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Ga-
rantie.
5.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem ge-
fährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich
an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann
bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer
Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
■
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
■
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
■
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
5.4 Bedienung
■
Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben,
wenden Sie sich an einen Fachmann.
■
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen
Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu
reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
– sichtbare Schäden aufweist,
1
www.conrad.com/downloads herunter oder scannen
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.5 Elektroinstallation
WARNUNG! Gefahr für die Sicherheit!
Der Einbau und Anschluss dieses Produkts darf nur durch Personen erfolgen, die entsprechende Kennt-
nisse und praktische Erfahrung im Umgang mit Elektroinstallationen vorweisen können! *)
Durch eine unsachgemäße Installation riskieren Sie:
■
Ihr eigenes Leben.
■
das Leben desjenigen, der das elektrische Gerät in Betrieb nimmt.
■
beträchtliche Sachschäden, z. B. durch einen Brand
■
die persönliche Haftung für Personen- und Sachschäden
Wenden Sie sich daher stets an einen Elektroinstallateur!
*) Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere Fachkenntnisse in den folgenden Bereichen erforderlich:
■
Die anzuwendenden „fünf Sicherheitsregeln": Freischalten (Trennen von der Spannungsversorgung);
Gegen Wiedereinschalten sichern; Spannungsfreiheit allpolig feststellen; Erden und Kurzschließen;
Benachbarte, unter Spannung stehende Teile abdecken oder abschranken
■
Einsatz von geeigneten Werkzeugen, Messgeräten und persönlicher Schutzausrüstung, sofern dies
erforderlich ist
■
Auswertung von Messergebnissen
■
Verwendung von elektrischem Installationsmaterial, um die Voraussetzungen für eine sichere Tren-
nung von der Spannungsversorgung zu gewährleisten
■
IP-Schutzarten
■
Anbringung elektrischer Isoliermaterialien
■
Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden An-
schlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen usw.)
Sollten Sie auch nur in einem der oben genannten Bereiche nicht über ausreichend Kenntnisse verfügen,
sollten Sie sowohl von der Montage als auch vom eigenständigen Anschließen unbedingt absehen und
einen Fachmann beauftragen.
5.6 Installation
■
Beim Einsatz in Heizanwendungen sollte das Produkt im oberen Bereich des Gehäuses, möglichst
weit entfernt von Heizungen oder anderen wärmeerzeugenden Bauteilen, installiert werden.
■
Beim Einsatz in Kühlanwendungen sollte das Produkt im unteren Bereich des Gehäuses, möglichst
weit entfernt vom Kühlgerät, installiert werden.
■
Clipmontage auf 35-mm-DIN-Schienen gemäß der Norm EN50022.
6 Produkt
Die Betriebssicherheit des Thermostaten ist durch eine Funktionsprüfung sicherzustellen.
■
Die Lüftungsöffnungen des Temperaturreglers dürfen zu keiner Zeit abgedeckt werden.
■
Die auf dem Produkt angegebenen technischen Daten (Spannung und Stromstärke) dürfen nicht
überschritten werden!
■
Beachten Sie den Betriebstemperaturbereich analog zum Abschnitt:

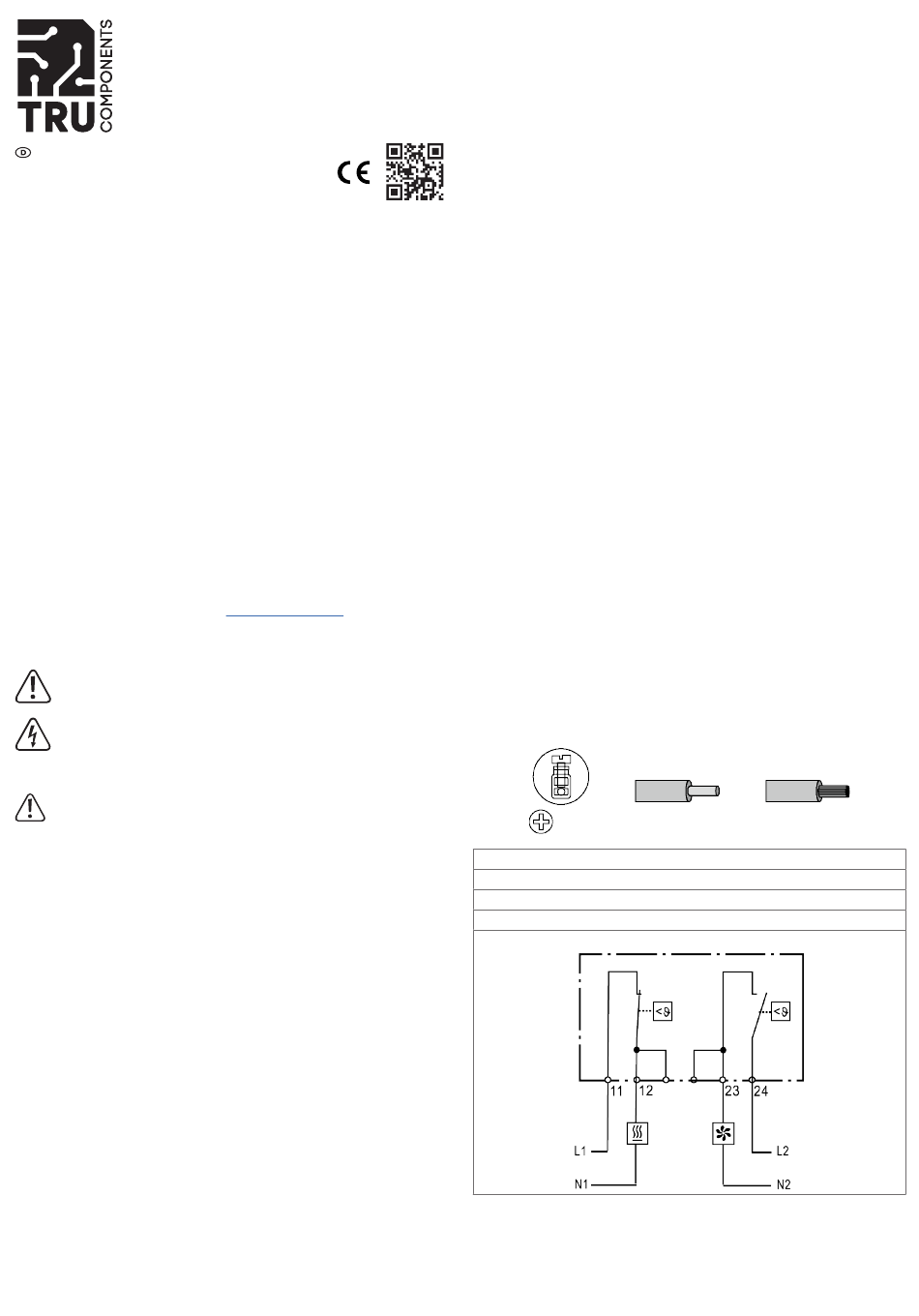

7 Übersicht
Volldraht
0,5 Nm 1 x 2,5 mm²
Thermostat mit zwei Funktionen:
Kühlen: Normalerweise geöffneter Kontakt
Heizen: Normalerweise geschlossener Kontakt
Technische Daten
Litze
1 x 1,5 mm²
Best.-Nr.: 2632499
[} 2].
