Ekinex REVELO EK-LTV-BL Instruction Manual

Up and down tv lift
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
REVÉLO UP AND DOWN TV LIFT
EK-LTV-BL
EK-LTV-XL-BL
Manuale di istruzioni
v.1.0 IT

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the REVELO EK-LTV-BL and is the answer not in the manual?

Questions and answers

Summary of Contents for Ekinex REVELO EK-LTV-BL

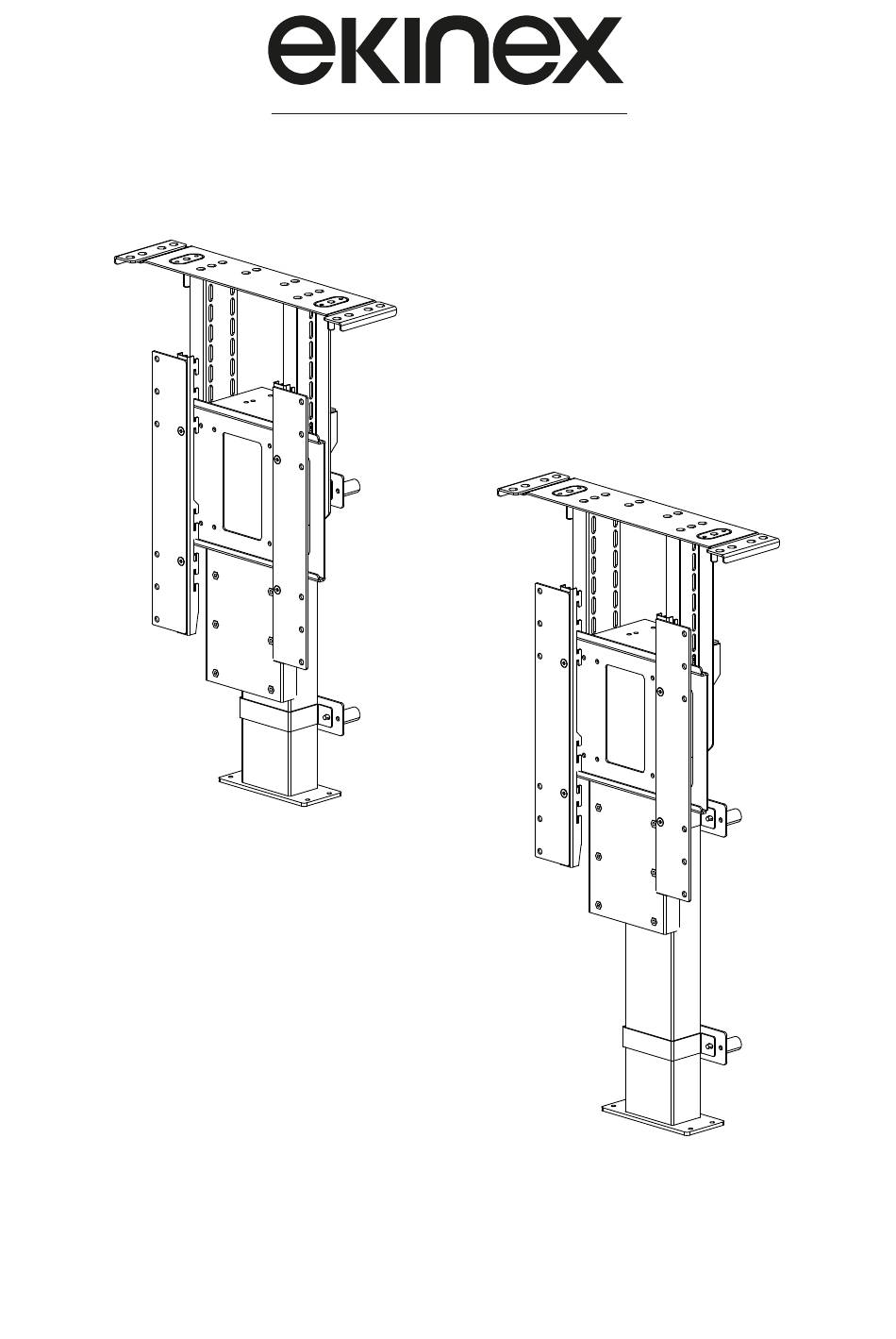

  • Page 1 REVÉLO UP AND DOWN TV LIFT EK-LTV-BL EK-LTV-XL-BL Manuale di istruzioni v.1.0 IT...
  • Page 3 Inoltre Ekinex si riserva il diritto di revisionare questa pubblicazione e di apportare cam- biamenti nei contenuti senza alcun obbligo per Ekinex di notificarli ad alcuna persona od organizzazione.

  • Page 4: Table Of Contents

    EK-LTV-BL / EK-LTV-XL-BL Sommario 1. INTRODUZIONE 1.1 Etichettatura del prodotto 1.2 Dichiarazione di conformità 1.3 Conservazione del manuale 1.4 Oneri dell’installatore e del personale di intervento tecnico 1.5 Oneri dell’utilizzatore 1.6 Limitazione della responsabilità 1.7 Garanzia 1.8 Documentazione di riferimento 1.9 Simboli utilizzati nel documento 1.10 Qualifica degli utenti 2.
  • Page 5 EK-LTV-BL / EK-LTV-XL-BL 5.5 Guida rapida per il collegamento elettrico 5.5.1 Montaggio dell’unità di controllo 5.5.2 Collegamento del sistema 5.5.3 Collegamento Desk Sensor 5.5.4 Comando cablato 5.7 Fissaggio al mobile 5.8 Fissaggio supporto schermo 5.9 Montaggio dello schermo 5.10 Allineamento dello schermo 5.11 Inserimento del ripiano 5.12 Fissaggio delle staffe per il ripiano 5.13 Controlli finali...

  • Page 6: Introduzione

    È necessario accertarsi sempre che le norme d’uso siano state completamente comprese; si declina ogni responsabilità per danni a persone o cose derivanti da un uso improprio del prodotto. Ekinex declina ogni e qualsiasi responsabilità per la mancata osservanza delle norme di sicurezza e di prevenzione descritte nelle varie sezioni del presente manuale e per danni causati da un utilizzo improprio.

  • Page 7: Dichiarazione Di Conformità

    • riparare eventuali danni subiti dal prodotto. Il prodotto comprende anche componenti che non sono stati sviluppati da Ekinex. È necessario se- guire anche le avvertenze di sicurezza e le indicazioni delle relative istruzioni per l’uso, disponibili presso i relativi fabbricanti.

  • Page 8: Oneri Dell'utilizzatore

    Ekinex declina ogni responsabilità per eventuali danni al televisore causati da un’inopportuna o er- ronea osservanza delle istruzioni di installazione, uso e manutenzione del sollevatore. Ekinex declina ogni responsabilità per errori di traduzione; in caso di dubbi, è sempre necessario fare riferimento al testo originale.

  • Page 9: Garanzia

    • di rimozione o manomissione di targhe e/o etichette. Ekinex non risponde di danni del prodotto provocati da cattivo utilizzo o da malfunzionamenti di altre apparecchiature collegate al prodotto stesso. Ogni modifica eseguita sul prodotto senza l’autorizzazione scritta di Ekinex che alteri le funzionalità...

  • Page 10: Simboli Utilizzati Nel Documento

    Tecnico qualificato in grado di effettuare gli interventi di manutenzione e assistenza tecnica e di assistenza tecnica necessari. Installatore Tecnico qualificato in grado di installare il prodotto. Personale di Ekinex o Tecnico qualificato messo a disposizione da Ekinex per effettuare ope- da essa autorizzato razioni di natura complessa. FISPEKLTVXBL_IT_v.1.0...

  • Page 11: Informazioni Di Sicurezza

    Non tentare di mettere in funzione il prodotto finché non ne sia stato compreso chiaramente il funzionamento. Se sorgono dubbi, nonostante avere letto attentamente e completa- mente il presente manuale, rivolgersi a Ekinex. Applicare sempre le norme di sicurezza; nel caso sorgesse qualche dubbio, prima di agire, consultare nuovamente il presente manuale.

  • Page 12: Sicurezza Per I Bambini

    EK-LTV-BL / EK-LTV-XL-BL 2.2 Sicurezza per i bambini • Il prodotto deve essere utilizzato solo da persone adulte. • I bambini non devono giocare con i comandi del sollevatore e con il prodotto stesso. • I materiali di imballaggio possono essere pericolosi per i bambini e possono creare rischi di soffocamento.

  • Page 13: Descrizione Generale Del Prodotto

    EK-LTV-BL / EK-LTV-XL-BL 3. DESCRIZIONE GENERALE DEL PRODOTTO 3.1 Descrizione del prodotto Il prodotto EK-LTV-BL / EK-LTV-XL-BL è progettato e costruito per movimentare un televisore a scomparsa. In particolare, i modelli si differenziano in base alla lunghezza della colonna di solleva- mento: •...

  • Page 14: Destinazione D'uso

    Il prodotto deve essere utilizzata solo per effettuare le operazioni descritte nel presente manuale. Ekinex declina ogni responsabilità per malfunziona- menti o danneggiamenti a persone o cose dovute all’utilizzo improprio del prodotto.

  • Page 15: Caratteristiche Tecniche

    EK-LTV-BL / EK-LTV-XL-BL 3.4 Caratteristiche tecniche Dati tecnici - Informazioni generali: Dimensioni in posizione di riposo (LxHxP, EK-LTV-BL: 471 x 790 x 174,7 mm senza TV) EK-LTV-XL-BL: 471 x 939 x 171,5 mm EK-LTV-BL: 471 x 1445 x 174,7 mm Dimensioni massime (LxHxP, senza TV) EK-LTV-XL-BL: 471 x 1945 x 171,5 mm Massa (senza TV)

  • Page 16: Trasporto, Movimentazione E Magazzinaggio

    EK-LTV-BL / EK-LTV-XL-BL Il prodotto non è stato progettato e costruito per funzionare in ambienti con atmosfere esplosive, in presenza di polvere fine o di gas corrosivi, in pre- senza di acidi, agenti corrosivi, sale; inoltre non è adatta al funzionamento in presenza di radiazioni ionizzanti e non ionizzanti (raggi X, laser, micro- onde, raggi ultravioletti).

  • Page 17: Apertura Dell'imballaggio

    EK-LTV-BL / EK-LTV-XL-BL 4.2 Apertura dell’imballaggio I materiali di imballaggio possono essere pericolosi per i bambini e posso- no creare rischi di soffocamento. Mantenere l’imballaggio al di fuori della portata dei bambini. Per evitare potenziali situazioni di pericolo dovute a caduta o perdita di sta- bilità, il prodotto deve essere disimballato su una superficie piana e priva di rugosità, posizionato sul lato con la maggior superficie di appoggio.

  • Page 18: Magazzinaggio

    EK-LTV-BL / EK-LTV-XL-BL 4.3 Magazzinaggio Il magazzinaggio del prodotto deve avvenire in ambiente chiuso e asciutto alle condizioni ambientali indicate nella seguente tabella; tali condizioni devono essere assicurate anche durante tutte le fasi del trasporto. Condizioni ambientali di trasporto e magazzinaggio: Ambiente Chiuso e asciutto Temperatura ambientale...

  • Page 19: Installazione

    EK-LTV-BL / EK-LTV-XL-BL 5. INSTALLAZIONE L’installazione del prodotto deve essere eseguita da personale autorizzato e adeguatamente addestrato. Controllare che il prodotto non abbia subito alcun danno durante il traspor- Non installare e collegare prodotti danneggiati. L’installazione del prodotto deve essere eseguita da personale adeguatamente addestrato. L’installazione prevede le seguenti fasi: 1.

  • Page 20: Montaggio Del Prodotto

    5.3.1. Il prodotto deve essere collegato ad un efficace circuito di messa a terra secondo le norme vigenti. Ekinex declina ogni responsabilità per eventuali danni a persone, animali o cose che derivino direttamente o indirettamente dal mancato collegamento ad un circuito di messa a terra.

  • Page 21: Verifiche Preliminari All'utilizzo

    • procedere eventualmente a ovviare a tali inconvenienti, contattando Ekinex; • il meccanismo sia nella posizione di chiusura completa; •...
  • Page 22 EK-LTV-BL / EK-LTV-XL-BL 2. Posizionare il cavo di rete nella scanalatura per lo scarico del cavo. 3. Se necessario, posizionare gli altri cavi nelle scanalature per ottimizzare il design del mobile e gestire i cavi del sistema. 4. Montare l’unità di controllo utilizzando due viti con un diametro della testa di 10 mm (si possono usare viti da 8 a 10 mm).

  • Page 23: Collegamento Del Sistema

    EK-LTV-BL / EK-LTV-XL-BL 5.5.2 Collegamento del sistema L’unità di controllo deve essere collegata solo alla tensione indicata sull’e- tichetta. 1. Collegare il primo DL/DB (connettore) alla presa 1 accanto alla porta A2 sull’unità di controllo utilizzando la spina a 6 poli (tipo RJ45) sul cavo del motore. Il canale 1 è il canale più vicino alla porta di controllo.

  • Page 24: Collegamento Desk Sensor 1

    EK-LTV-BL / EK-LTV-XL-BL 5.5.3 Collegamento Desk Sensor Desk Sensor™ 1 (DS1) è una soluzione anti-collisione che può limitare i danni materiali a un mobile o a un oggetto se si verifica una collisione durante la guida del meccanismo. Rileva l’inclinazione e gli ostacoli duri e morbidi.
  • Page 25 Assicurarsi che nessun oggetto (es. cavi) all’interno o all’esterno del mobile possano impedire la salita o la discesa della mensola Se nessuno dei precedenti controlli è risolutivo: scollegare il DS1 attendere 10 secondi ricollegare il DS1 Se il problema persiste, contattare l’assistenza tecnica Ekinex via e-mail all’indirizzo: support@ekinex.com FISPEKLTVXBL_IT_v.1.0...

  • Page 26: Comando Cablato

    EK-LTV-BL / EK-LTV-XL-BL 5.5.4 Comando cablato Una volta collegato all’unità di controllo, premendo il pulsante su o giù il movimento verrà azionato finché il pulsante non viene nuovamente rilasciato o il sistema raggiunge la posizione finale. Il comando cablato può essere montato tramite una staffa di montaggio. Esempio 1 (inclusa nella fornitura) Esempio 2 (su richiesta) Il comando è...
  • Page 27 EK-LTV-BL / EK-LTV-XL-BL 5.6 Operazioni iniziali Dopo aver estratto le singole parti dall’imballaggio, procedere al montaggio come descritto in seguito. Le immagini si riferiscono al prodotto EK-LTV-BL, tuttavia si applicano an- che alla versione EK-LTV-XL-BL. 1) Portare il meccanismo nella posizione completamente aperta, seguendo le istruzioni di collega- mento dell’unità...

  • Page 28: Fissaggio Al Mobile

    EK-LTV-BL / EK-LTV-XL-BL Alla prima installazione, il sistema deve essere inizializzato. Come inizializzare il sistema: Premere il tasto di discesa fino a raggiungere la posizione di tutto chiuso. Rilasciare il tasto e premere nuovamente il tasto di discesa entro 10 s per circa 3 s fino a quando la colonna/e non effettua un piccolo movimento di circa 5 mm.
  • Page 29 EK-LTV-BL / EK-LTV-XL-BL Vista dall’alto 3) Procedere al fissaggio del meccanismo a terra e a parete, impiegando le viti fornite in dotazione. 4) Applicare le 4 staffe di supporto per la copertura superiore del mobile, utilizzando delle viti (non comprese nella fornitura). FISPEKLTVXBL_IT_v.1.0...

  • Page 30: Fissaggio Supporto Schermo

    EK-LTV-BL / EK-LTV-XL-BL 5.8 Fissaggio supporto schermo 5) Svitare le viti che fissano i montanti dello schermo alle piastre di montaggio orizzontali. FISPEKLTVXBL_IT_v.1.0...
  • Page 31 EK-LTV-BL / EK-LTV-XL-BL 6) Sollevare i montanti dello schermo e rimuoverli dalle piastre di montaggio orizzontali. 7) Far passare i cavi di alimentazione e di segnale della TV nel mobile e verso l’alto, fino all’uscita superiore della colonna 8) Azionare il meccanismo fino alla posizione completamente CHIUSA e poi completamente APER- TA, per verificare la presenza di grovigli o ostruzioni di eventuali cavi (fare riferimento alla “Guida rapida per il collegamento elettrico al paragrafo 5.5).

  • Page 32: Montaggio Dello Schermo

    EK-LTV-BL / EK-LTV-XL-BL 5.9 Montaggio dello schermo 9) Appoggiare lo schermo su una superficie piana. 10) Posizionare i due montanti sul retro dello schermo e fissarli con le apposite viti nei fori a standard VESA del televisore. La ZANCANER si riserva a termini di legge la proprieta' del presente disegno con divieto di riprodurlo o comunicarlo a terzi senza sua autorizzazione Le staffe indicate con (S) vanno utilizzate solo per TV con fori di fissaggio da 400 mm.

  • Page 33: Allineamento Dello Schermo

    EK-LTV-BL / EK-LTV-XL-BL 11) Riagganciare l’assieme schermo + montanti alle piastre di montaggio orizzontali della colonna e allineare lo schermo centralmente al meccanismo. 5.10 Allineamento dello schermo 12) Abbassare il meccanismo in posizione completamente CHIUSA. 13) Utilizzando le fessure sui montanti dello schermo, regolare l’altezza dello schermo in modo che la parte superiore di esso si trovi sotto la base superiore del mobile, e la parte inferiore si trovi sopra il ripiano di base.
  • Page 34 EK-LTV-BL / EK-LTV-XL-BL 14) Se le fessure sui montanti dello schermo non consentono una regolazione sufficiente, le piastre di montaggio orizzontali possono essere spostate verso l’alto o verso il basso sulla colonna, selezio- nando fra 3 serie possibili di fori di fissaggio. FISPEKLTVXBL_IT_v.1.0...

  • Page 35: Inserimento Del Ripiano

    EK-LTV-BL / EK-LTV-XL-BL 5.11 Inserimento del ripiano 15) Sollevare il meccanismo nella posizione APERTA desiderata (fare riferimento alla “Guida rapida per il collegamento elettrico al paragrafo 5.5). 16) Regolare i fissaggi sulla staffa per mensola per determinare l’altezza del ripiano. Modificare l’al- tezza del ripiano in modo che riempia esattamente il vuoto nella parte superiore del mobile e in modo che si trovi a filo con la superficie superiore del mobile.

  • Page 36: Controlli Finali

    EK-LTV-BL / EK-LTV-XL-BL 18) Fissare le staffe fisse del coperchio a entrambi i lati del ripiano, come mostrato di seguito. 19) Regolare le barre di spinta del ripiano verso l’alto o verso il basso, allentando i 2 bulloni che fissano ciascuna barra e facendo scorrere il ripiano fisso finché non si posiziona a livello con il mobile, quando il meccanismo è...
  • Page 37 EK-LTV-BL / EK-LTV-XL-BL FISPEKLTVXBL_IT_v.1.0...

  • Page 38: Informazioni Aggiuntive

    6.2 Software di configurazione BusLink Il software BusLink è ad utilizzo esclusivo dell’installatore o del personale autorizzato Ekinex. Il software BusLink consente di configurare diversi parametri della colonna di sollevamento: rampe di accelerazione e decelerazione, limiti virtuali e limiti di corrente. Al suo interno, è possibile inoltre accedere ai dati di utilizzo per analizzare le prestazioni degli attuatori e dell’applicazione in...

  • Page 39: Caratteristiche Del Televisore

    EK-LTV-BL / EK-LTV-XL-BL 6.3 Caratteristiche del televisore Il prodotto è stato progettato e costruito per montare televisori aventi le caratteristiche indicate nella seguente tabella. Dati tecnici - Televisore Dimensione minima schermo 32” 43” (per modello EK-LTV-BL) Dimensione massima schermo 65” (per modello EK-LTV-XL-BL) Spazio minimo tra TV e ripiano del mobile 13,50 mm Peso massimo...

  • Page 40: Inceppamento

    EK-LTV-BL / EK-LTV-XL-BL 6.8 Inceppamento Se incastrato, non provare a sbloccare il sollevatore spingendolo o tiran- dolo con le mani. Se si verifica il blocco o inceppamento del sollevatore è necessario: 1. provare a comandare la movimentazione del televisore in direzione opposta; 2.

  • Page 41: Manutenzione Straordinaria

    Ekinex. 8.2 Pezzi di ricambio Tutti i pezzi di ricambio devono essere richiesti a Ekinex che li fornirà direttamente o darà indicazioni sul luogo in cui possono essere reperiti. Ogni forma di garanzia decade qualora vengano utilizzati pezzi di ricambio con caratteristiche diverse da quelli originariamente montati sul prodotto.

  • Page 42: Smaltimento

    9.2 RICHIESTA DI INTERVENTO O ASSISTENZA TECNICA Ogni richiesta di intervento al servizio di Assistenza Tecnica Clienti devono essere inoltrate esclusi- vamente a: Ekinex S.p.A. Via Novara 37 - 28010 Vaprio d’Agogna (NO) support@ekinex.com Specificando tipo di prodotto e difetti riscontrati.

  • Page 43: Dichiarazione Di Conformità Ue

    (rifusione) (Gazzetta ufficiale dell’Unione europea L 96 del 29/03/2014) La presente dichiarazione di conformità è rilasciata sotto la responsabilità esclusiva del fabbricante. Firmato a nome e per conto di: Ekinex SPA Luogo e data del rilascio: Vaprio d’Agogna (NO)
  • Page 44 Informazioni sulla Maggiori informazioni tipologia di imballaggio...
  • Page 45 REVÉLO UP AND DOWN TV LIFT EK-LTV-BL EK-LTV-XL-BL Instruction manual v.1.0 EN...
  • Page 47 Ekinex. Ekinex provides a guarantee with respect to the contents of this publication, with the ex- press prohibition to use the same publication for any other purpose, of any nature whatso- ever, commercial, practical, technical or scientific, unrelated to the operation of the product for which this publication was written.
  • Page 48 EK-LTV-BL / EK-LTV-XL-BL Table of Contents 1. INTRODUCTION 1.1 Product labelling 1.2 Declaration of conformity 1.3 Keeping the Manual 1.4 Installer and technical intervention personnel responsibilities 1.5 User's responsibilities 1.6 Limitation of Liability 1.7 Warranty 1.8 Reference documentation 1.9 Symbols used in the document 1.10 Qualification of users 2.
  • Page 49 EK-LTV-BL / EK-LTV-XL-BL 5.5 Quick Guide for electrical connection 5.5.1 Mounting the control unit 5.5.2 System connection 5.5.3 Desk Sensor 1 connection 5.5.4 Wired control 5.7 Fastening to the cabinet 5.8 Fixing the screen mount 5.9 Mounting the screen 5.10 Screen alignment 5.11 Inserting the shelf 5.12 Fixing the shelf brackets 5.13 Final checks...

  • Page 50: Introduction

    Ekinex and may not be reproduced or distributed, in whole or in part, without the express written consent and authorisation of Ekinex.

  • Page 51: Declaration Of Conformity

    • repair any damage suffered by the product. The product also includes components that were not developed by Ekinex. The safety warnings and instructions in the relevant instructions for use, available from the relevant manufacturers, must also be followed.

  • Page 52: User's Responsibilities

    Ekinex accepts no liability for any damage to the television caused by inappropriate or incorrect compliance with the installation, use and maintenance instructions for the lift. Ekinex accepts no liability for translation errors; in case of doubt, reference should always be made to the original text.

  • Page 53: Warranty

    • removal or tampering with plates and/or labels. Ekinex is not liable for damage to the product caused by misuse or malfunction of other equipment connected to the product. Any modification made to the product without the written permission of Eki-...

  • Page 54: Symbols Used In The Document

    Qualified technician capable of carrying out the necessary mainte- and intervention person- nance and technical service work. Installer Qualified technician able to install the product. Ekinex personnel or Qualified technician made available by Ekinex to carry out operations personnel authorised by of a complex nature. Ekinex FISPEKLTVXBL_EN_v.1.0...

  • Page 55: Safety Information

    If any doubts arise, despite having read this manual carefully and completely, please contact Ekinex. Always apply the safety rules; if in doubt, consult this manual again before acting.

  • Page 56: Safety For Children

    EK-LTV-BL / EK-LTV-XL-BL 2.2 Safety for children • The product should only be used by adults. • Children must not play with the lift controls or the product itself. • Packaging materials can be dangerous for children and can create choking hazards. Keep the packaging out of the reach of children.

  • Page 57: General Product Description

    EK-LTV-BL / EK-LTV-XL-BL 3. GENERAL PRODUCT DESCRIPTION 3.1 Product description The EK-LTV-BL / EK-LTV-XL-BL product is designed and built to move a retractable TV. In particular, the models differ according to the length of the lifting column: • EK-LTV-BL, with a height at rest of 790 mm, suitable for TVs up to 43”; •...

  • Page 58: Intended Use

    The product must only be used to carry out the operations described in this NOTE manual. Ekinex accepts no liability for malfunctions or damage to persons or property due to improper use of the product. 3.3 Prohibited uses These are prohibited uses of the product: •...

  • Page 59: Technical Specifications

    EK-LTV-BL / EK-LTV-XL-BL 3.4 Technical specifications Technical data - General information: Dimensions in rest position (WxHxD, with- EK-LTV-BL: 471 x 790 x 174.7 mm out TV) EK-LTV-XL-BL: 471 x 939 x 171.5 mm EK-LTV-BL: 471 x 1445 x 174.7 mm Maximum dimensions (WxHxD, without TV) EK-LTV-XL-BL: 471 x 1945 x 171.5 mm Mass (without TV)

  • Page 60: Transport, Handling And Storage

    EK-LTV-BL / EK-LTV-XL-BL The product is not designed and manufactured to operate in environments with explosive atmospheres, in the presence of fine dust or corrosive ga- ses, in the presence of acids, corrosive agents, salt; it is also not suitable CAUTION for operation in the presence of ionising and non-ionising radiation (X-rays, lasers, microwaves, ultraviolet rays).

  • Page 61: Opening The Packaging

    EK-LTV-BL / EK-LTV-XL-BL 4.2 Opening the packaging Packaging materials can be dangerous for children and can create choking WARNING hazards. Keep the packaging out of the reach of children. To avoid potential hazardous situations due to falling or loss of stability, the CAUTION product must be unpacked on a flat, roughness-free surface, placed on the side with the largest surface area for support.

  • Page 62: Storage

    EK-LTV-BL / EK-LTV-XL-BL 4.3 Storage The product must be stored in a closed, dry environment under the environmental conditions indicat- ed in the following table; these conditions must also be ensured during all stages of transport. Environmental conditions of transport and storage: Environment Closed and dry Ambient temperature...

  • Page 63: Installation

    EK-LTV-BL / EK-LTV-XL-BL 5. INSTALLATION Installation of the product must be carried out by authorised and properly NOTE trained personnel. Check that the product has not suffered any damage during transport. WARNING Do not install and connect damaged products. Installation of the product must be carried out by appropriately trained personnel. Installation involves the following steps: 1.

  • Page 64: Product Assembly

    5.3.1. The product must be connected to an effective earthing circuit in ac- cordance with current standards. Ekinex accepts no liability for any damage to persons, animals or property resulting directly or indirectly from failure to connect to an earthing circuit.

  • Page 65: Quick Guide For Electrical Connection

    • there is no damage to the product, control unit and cables caused by transport, handling and assembly; • proceed if necessary to remedy these problems by contacting Ekinex; • the mechanism is in the fully closed position; • the mechanism functions correctly. This can be tested by moving the mechanism between the CLOSED and OPEN positions using the supplied wired control (refer to the instructions for use).
  • Page 66 EK-LTV-BL / EK-LTV-XL-BL 3. If necessary, place other cables in the grooves to optimise the cabinet design and manage the system cables. 4. Mount the control unit using two screws with a head diameter of 10 mm (8 to 10 mm screws can be used).

  • Page 67: System Connection

    EK-LTV-BL / EK-LTV-XL-BL 5.5.2 System connection The control unit must only be connected to the voltage indicated on the CAUTION label. 1. Connect the first DL/DB (connector) to socket 1 next to port A2 on the control unit using the 6-pin plug (RJ45 type) on the motor cable.

  • Page 68: Desk Sensor

    EK-LTV-BL / EK-LTV-XL-BL 5.5.3 Desk Sensor 1 connection Desk Sensor™ 1 (DS1) is an anti-collision solution that can limit material damage to a piece of furni- ture or object if a collision occurs while driving the mechanism. It detects inclination and hard and soft obstacles.
  • Page 69 NOTE de the ascent or descent of the shelf If none of the previous checks are conclusive: disconnect the DS1 wait 10 seconds reconnect the DS1 If the problem persists, please contact Ekinex technical support by e-mail at: support@ekinex.com FISPEKLTVXBL_EN_v.1.0...

  • Page 70: Wired Control

    EK-LTV-BL / EK-LTV-XL-BL 5.5.4 Wired control Once connected to the control unit, pressing the up or down button will actuate the movement until the button is released again or the system reaches the end position. The wired control can be mounted via a mounting bracket. Example 1 (included in delivery) Example 2 (on request) The control is mounted with a 90°...
  • Page 71 EK-LTV-BL / EK-LTV-XL-BL 5.6 Initial operations After unpacking the individual parts, proceed with assembly as described below. Images refer to the product EK-LTV-BL, however, they also apply to the NOTE version EK-LTV-XL-BL. 1) Set the mechanism to the fully open position, following the instructions for connecting the control unit and wired control, as stated in the paragraph “Quick Guide for electrical connection”...

  • Page 72: Fastening To The Cabinet

    EK-LTV-BL / EK-LTV-XL-BL On first installation, the system must be initialised. How to initialise the system: Press the down button until the fully closed position is reached. CAUTION Release the button and press the down button again within 10 s for about 3 s until the column(s) make a small movement of about 5 mm.
  • Page 73 EK-LTV-BL / EK-LTV-XL-BL Top view 3) Proceed with fixing the mechanism to the floor and wall, using the screws supplied. 4) Attach the 4 support brackets for the upper cabinet cover, using the screws (not included in de- livery). FISPEKLTVXBL_EN_v.1.0...

  • Page 74: Fixing The Screen Mount

    EK-LTV-BL / EK-LTV-XL-BL 5.8 Fixing the screen mount 5) Loosen the screws securing the screen uprights to the horizontal mounting plates. FISPEKLTVXBL_EN_v.1.0...
  • Page 75 EK-LTV-BL / EK-LTV-XL-BL 6) Lift the screen uprights and remove them from the horizontal mounting plates. 7) Run the TV power and signal cables in the cabinet and upwards to the top outlet of the column 8) Operate the mechanism to the fully CLOSED position and then fully OPEN, to check for tangles or obstructions in any cables (refer to the “Quick Guide to electrical connection”...

  • Page 76: Mounting The Screen

    EK-LTV-BL / EK-LTV-XL-BL 5.9 Mounting the screen 9) Place the screen on a flat surface. 10) Place the two uprights on the back of the screen and fix them with the appropriate screws in the VESA standard holes of the TV. La ZANCANER si riserva a termini di legge la proprieta' del presente disegno con divieto di riprodurlo o comunicarlo a terzi senza sua autorizzazione Brackets marked with (S) are only to be used for TVs with 400 mm fixing NOTE...

  • Page 77: Screen Alignment

    EK-LTV-BL / EK-LTV-XL-BL 11) Reattach the screen + uprights assembly to the horizontal mounting plates of the column and align the screen centrally to the mechanism. 5.10 Screen alignment 12) Lower the mechanism to the fully CLOSED position. 13) Using the slots on the uprights of the screen, adjust the height of the screen so that the upper part of the screen is below the upper base of the cabinet, and the lower part is above the base shelf.
  • Page 78 EK-LTV-BL / EK-LTV-XL-BL 14) If the slots on the uprights of the screen do not allow sufficient adjustment, the horizontal mount- ing plates can be moved up or down on the column, selecting from 3 possible sets of fixing holes. FISPEKLTVXBL_EN_v.1.0...

  • Page 79: Inserting The Shelf

    EK-LTV-BL / EK-LTV-XL-BL 5.11 Inserting the shelf 15) Raise the mechanism to the desired OPEN position (refer to the “Quick Guide for electrical con- nection” in paragraph 5.5). 16) Adjust the fasteners on the shelf bracket to determine the shelf height. Adjust the height of the shelf so that it exactly fills the gap at the top of the cabinet and so that it is flush with the top surface of the cabinet.

  • Page 80: Final Checks

    EK-LTV-BL / EK-LTV-XL-BL 18) Attach the fixed cover brackets to both sides of the shelf, as shown below. 19) Adjust the shelf push bars up or down by loosening the 2 bolts securing each bar and sliding the fixed shelf until it is level with the cabinet, when the mechanism is in the fully CLOSED position. 5.13 Final checks 20) Check that the cabinet and mechanism are aligned and level.
  • Page 81 EK-LTV-BL / EK-LTV-XL-BL FISPEKLTVXBL_EN_v.1.0...

  • Page 82: Additional Information

    The BusLink software is for the exclusive use of the installer or authorised WARNING Ekinex personnel. The BusLink software allows the configuration of several lifting column parameters: acceleration and deceleration ramps, virtual limits and current limits. Inside, it is also possible to access utilisation data to analyse the performance of the actuators and the application in which they are installed.

  • Page 83: Tv Features

    EK-LTV-BL / EK-LTV-XL-BL 6.3 TV Features The product has been designed and manufactured to fit televisions with the characteristics indicated in the following table. Technical Data - Television Minimum screen size 32” 43” (for model EK-LTV-BL) Maximum screen size 65” (for model EK-LTV-XL-BL) Minimum space between TV and cabinet 13.50 mm shelf...

  • Page 84: Jamming

    EK-LTV-BL / EK-LTV-XL-BL 6.8 Jamming DANGER If stuck, do not try to release the lift by pushing or pulling it with your hands. If blockage or jamming of the lift occurs, it is necessary: 1. try moving the TV in the opposite direction; 2.

  • Page 85: Extraordinary Maintenance

    Ekinex. Information on authorised personnel to contact can be obtained directly from Ekinex. For the correct and quick resolution of the problem, it is necessary to communicate to Ekinex the product identification codes and a description of the defect found, i.e. what symptoms are visible and under what conditions it occurs.

  • Page 86: Request For Intervention Or Technical Assistance

    EK-LTV-BL / EK-LTV-XL-BL 9.2 REQUEST FOR INTERVENTION OR TECHNICAL ASSISTANCE All requests for Customer Service should be addressed exclusively to: Ekinex S.p.A. Via Novara 37 - 28010 Vaprio d’Agogna (NO) support@ekinex.com Specifying type of product and defects found. 10. DISPOSAL Before scrapping the product, unplug it from the power socket and cut the power cable, rendering it unusable.

  • Page 87: Eu Declaration Of Conformity

    EK-LTV-BL / EK-LTV-XL-BL 11. EU DECLARATION OF CONFORMITY Manufacturer Company name: Ekinex SPA Full address: Via Novara, 37 28010 VAPRIO D’AGOGNA (NO) Italy Person (natural or legal) established in the community authorised to compile the technical file Company name: Ekinex SPA Full address: Via Novara, 37 28010 VAPRIO D’AGOGNA (NO) Italy...
  • Page 88 Information on the More information type of packaging...
