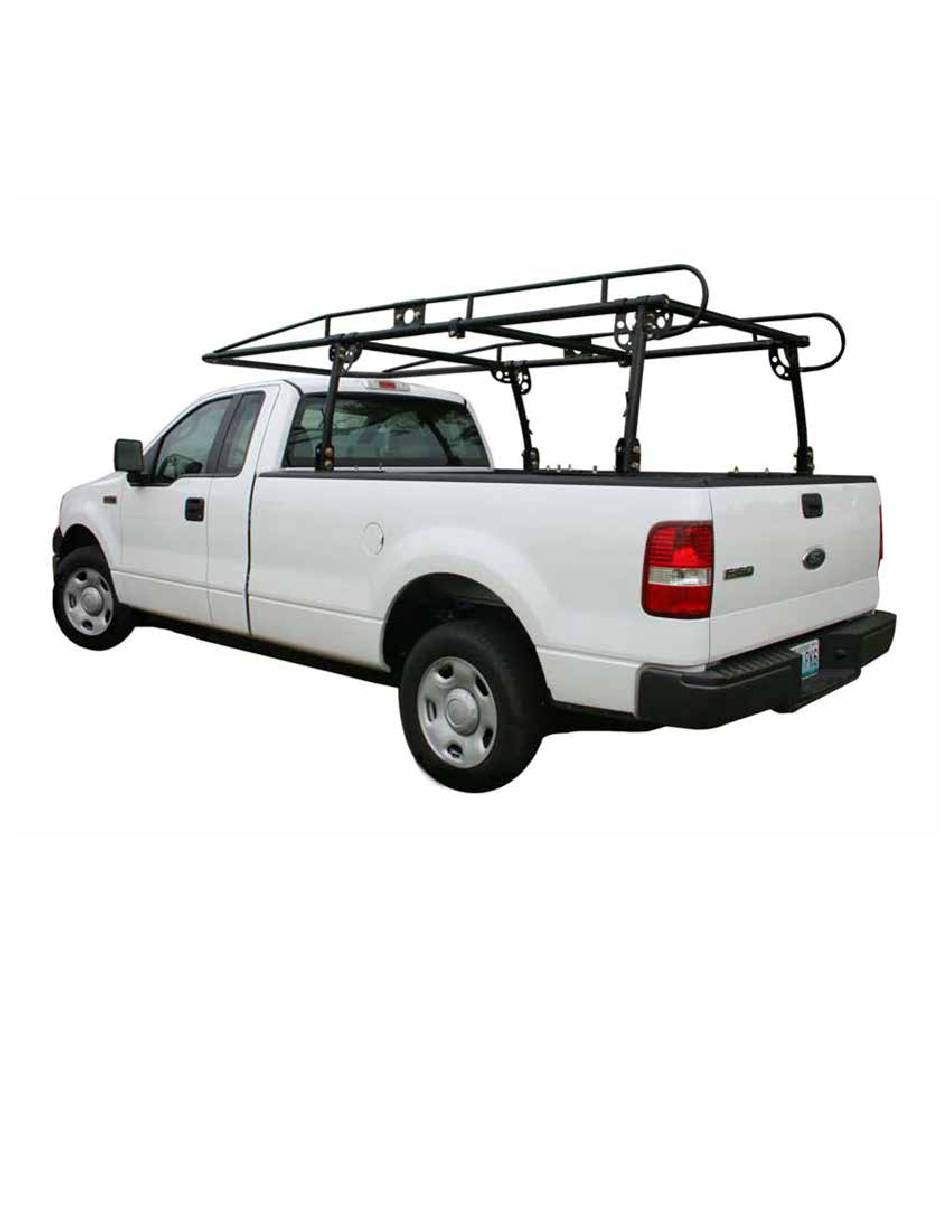

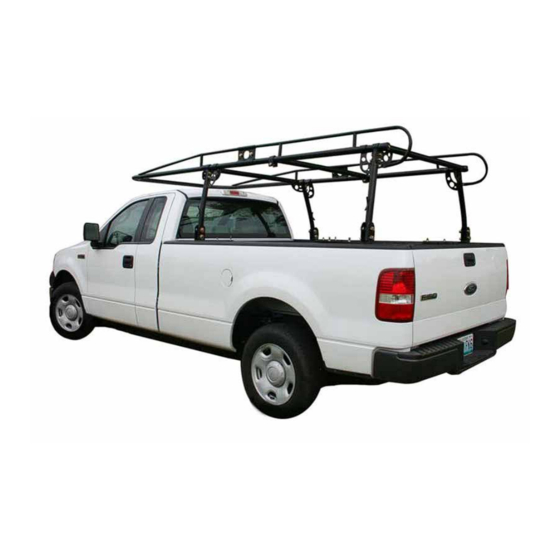

ITEM # HTRACKC
Horizontal Truck Rack
Assembly & Operating Instructions
READ ALL INSTRUCTIONS AND WARNINGS BEFORE USING THIS PRODUCT.
This manual provides important information on proper operation and maintenance. Every effort has been
made to ensure the accuracy of this manual. We reserve the right to change this product at any time without
prior notice.
Questions? Problems? CONTACT CUSTOMER SERVICE.
If you experience a problem or need parts for this product, visit our website http://www.buffalotools.com or
call our customer help line at 1-636-532-9888, Monday-Friday, 8 AM - 4 PM Central Time. A copy of the
sales receipt is required.
2022 06
Advertisement
Table of Contents
Summary of Contents for Buffalo Tools HTRACKC
- Page 1 ITEM # HTRACKC Horizontal Truck Rack Assembly & Operating Instructions READ ALL INSTRUCTIONS AND WARNINGS BEFORE USING THIS PRODUCT. This manual provides important information on proper operation and maintenance. Every effort has been made to ensure the accuracy of this manual. We reserve the right to change this product at any time without prior notice.
-
Page 2: Assembly Diagram
Horizontal Truck Rack ITEM # HTRACKC Assembly and Operating Instructions Lay out all parts according to assembly diagram 1 and 2, parts list, and hardware list, to verify you have received all necessary pieces. ASSEMBLY DIAGRAM 1 ITEM # HTRACKC Horizontal Truck Rack... -
Page 3: Parts List
Spring Washer Bolt : M10x35 Flat Washer: Φ10 Nut : M10 “J” Shape Screw Φ Flat Washer: Nut : M12 Spring Washer: Φ12 M12x75 Flat Washer: Φ12 Nut : M12 Flat Washer: 12 Φ ITEM # HTRACKC Horizontal Truck Rack... - Page 4 Kit forward as shown in Fig 7 and Fig 8. Bolt the Front Upstand (4) using 2 piece bolt, flat washer, and nut (B). Then connect the Front Upstand to the Front Bar (10) by 2 piece bolts (G), flat and spring washers, nuts (G). Repeat to the opposite side. Do not tight any bolts. HTRACKC Horizontal Truck Rack...
- Page 5 Insert the Cab Hoop (1) into both Front Side Kits (2). Attach it to the Front Side Kits using 2 piece bolts, flat washers, nuts (H). Use Fig 11 and Fig 12 for reference. Remember do not tighten any bolts. HTRACKC Horizontal Truck Rack...
- Page 6 Note: All of the lips of the Mounting Feet must face towards the inside of the truck bed. Repeat above step to the other three mounting feet. Remember do not tighten any bolts. Flat washer Flat washer Spring washer FIG 15 FIG 16 HTRACKC Horizontal Truck Rack...
- Page 7 NOTE: If the threaded part of the "J" hook remaining above the bed rail is too long, cut it off with a hacksaw. Repeat the above steps to other three Mounting Feet. FIG 17 HTRACKC Horizontal Truck Rack...
-
Page 8: Permanent Installation
When you are satisfied with the above steps, tighten the Mounting Feet first then tighten all other bolts and screws. Part No. 4L, 4R, 5L, 5R - Upstand Part No. 6 & 7 - Mounting Foot HTRACKC Horizontal Truck Rack... - Page 9 Attention! NE RETOURNEZ PAS CE PRODUIT CHEZ LE DÉTAILLANT. Questions ? Problèmes ? COMMUNIQUEZ AVEC BUFFALO TOOLS . Si vous éprouvez des difficultés ou avez besoin de pièces pour ce produit, visitez notre site Web http://ww- w.buffalotools.com. ou appelez notre ligne d'aide à la clientèle au 1 636-532-9888, du lundi au vendredi, de 8 h à...
- Page 10 Support de caisse horizontal HTRACKC Assemblage et mode d’emploi En suivant les schémas d'assemblage numéro 1 et 2, les listes des pièces et de quincaillerie, dispos- er toutes les pièces sur le sol et s'assurer qu'il n'en manque aucune. Schéma d'assemblage n° 1 Schéma d'assemblage n°...
-
Page 11: Liste Des Pièces
Montant arrière - droite Pied de montage - gauche Pied de montage - droite Traverse avant Traverse centrale Traverse arrière Brides de fixation Rallonge ** vendu séparément. COMMUNIQUEZ AVEC BUFFALO TOOLS 1-636-532-9888 Liste de quincaillerie N° N° Description Quantité Description Quantité... - Page 12 écrous (B). Puis, fixer le montant avant à la traverse avant (10) à l'aide de deux boulons (G), deux rondelles plates et à ressort et deux écrous (G). Répéter cette étape pour assembler l'autre côté. NE SERRER AUCUN BOULON MAINTENANT. HTRACKC Supprt de caisse horizontal...
- Page 13 Insérer l'arceau de cabine (1) dans les deux montures avant (2) et le fixer à l'aide de deux boulons, deux rondelles plates et deux écrous (H) selon les figures 11 et 12. Ne serrer aucun boulon maintenant. HTRACKC Support de caisse horizontal...
- Page 14 Note : Toutes les lèvres des pieds de montage doivent faire face à l'intérieur de la plate-forme du camion. Rondelle plate Rondelle plate Rondelle à ressort FIG 15 FIG 16 Répéter cette étape pour installer les trois autres pieds de montage. Ne serrer aucun boulon maintenant. HTRACKC Support de caisse horizontal...
- Page 15 NOTE : Si la partie filetée du crochet en J est trop longue au-dessus du rail de la plate-forme, la couper avec une scie à métaux. Répéter les étapes ci-dessus pour installer les trois autres pieds de montage. FIG 17 HTRACKC Support de caisse horizontal...
-
Page 16: Installation Permanente
Lorsque tous les ajustements sont terminés, bien serrer les boulons des pieds de montage en premier, puis tous les autres boulons et vis. Part No. 4L, 4R, 5L, 5R - Montant Part No. 6 & 7 - Pied de montage HTRACKC Support de caisse horizontal...
