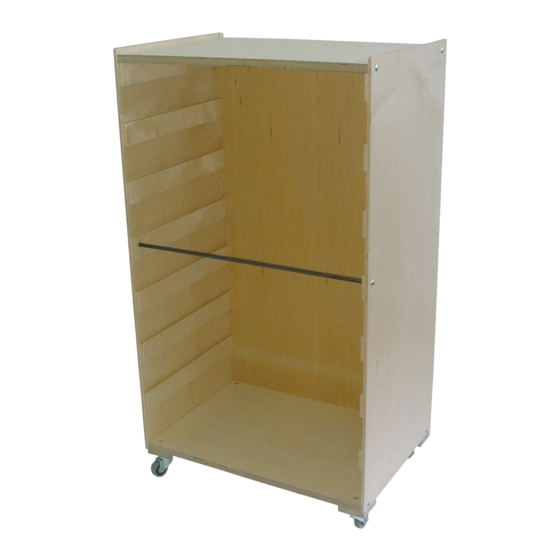

Pertra® Koffer-Regalwagen
Anleitung bitte lesen und aufbewahren
Montage:
Beim Verwenden des Innensechskantschlüssels darauf achten, dass dieser gerade und tief in den Schraubenkopf eingesetzt wird. Andernfalls
kann der Schraubenkopf beschädigt werden.
Etwas Öl oder Fett kann auf das Schraubgewinde gegeben werden, dann läuft das Eindrehen der Schrauben wie geschmiert.
Die Schrauben fest anziehen. Die Schraubenköpfe sollten sich etwas in das Holz eindrücken.

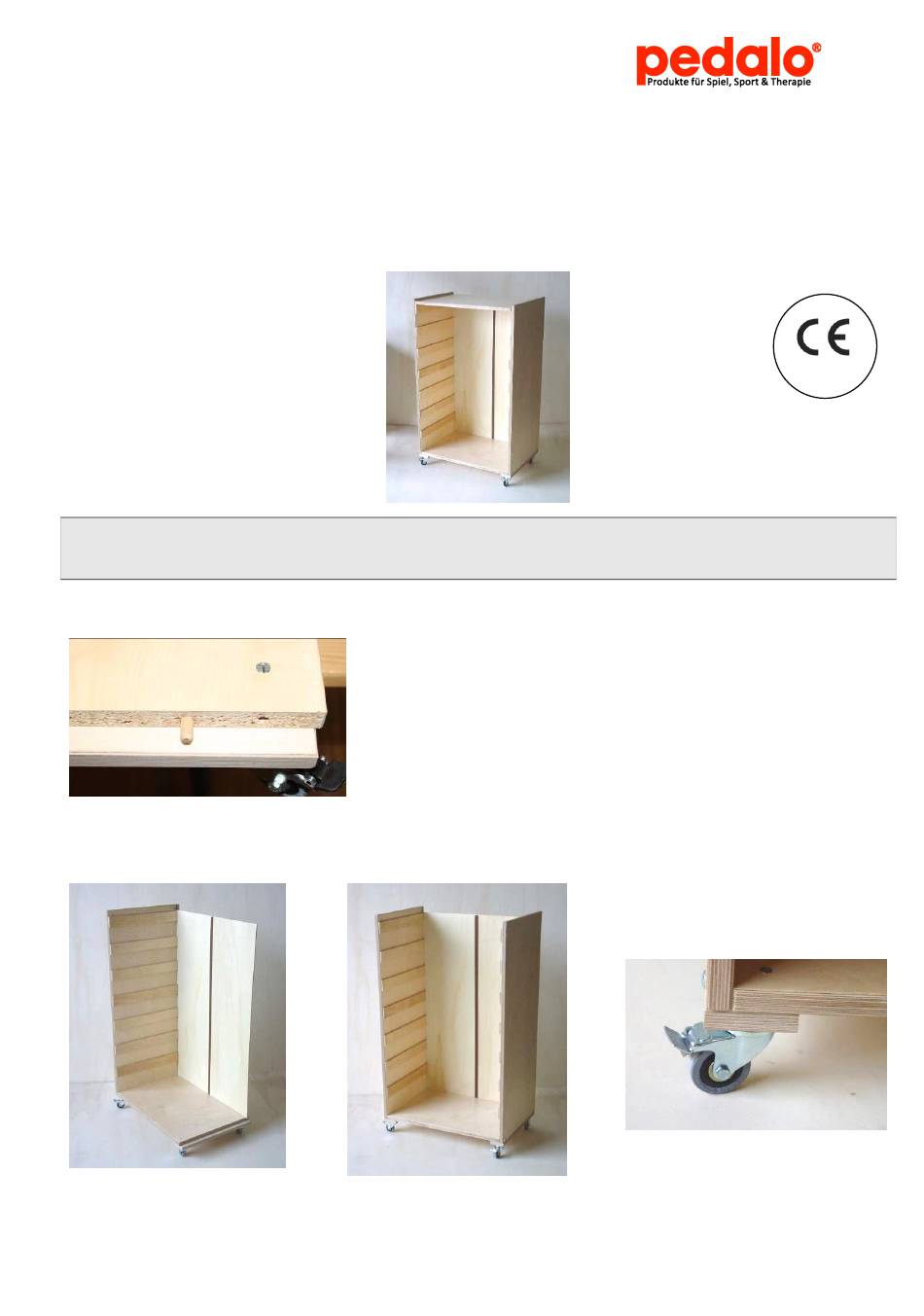

Schritt 1: Am unteren und oberen Boden je 4
Querlochmuttern und Holzdübel einsetzen.
Schritt 3: Nun die 2 Rückwandteile in die Nuten einsetzen. Die Rückwände werden mit einer „H-Profilleiste" in der Breite verbunden.
Schritt 4: Jetzt die 2. Seitenwand am unteren Boden mit 2 Schrauben (M6 x 5cm) montieren.
Schritt 5: Abschließend den oberen Boden auf die oberen Laufleisten setzen und ihn mit den Seitenwänden verschrauben.
Copyright ® Holz-Hoerz
Schritt 2:
Eine Seitenwand mit je 2 Flachrundkopfschrauben (M6 x 5 cm) an dem unteren
Boden. Das obere Ende der Seitenwände ist an dem schmalen Abstand der
Laufleisten zum Brettende zu erkennen. Darauf achten, dass die Rückwandnut nach
hinten zeigt.
Seite 1 von 2
Art.Nr. 2093707
Holz-Hoerz GmbH
Dottinger Str. 71
D-72525 Münsingen
Tel. +49 (0) 7381 - 9357 0
Fax +49 (0) 07381 - 9357 40
info@pedalo.de
www.pedalo.de
Holz - Hoerz
Die beiden vorderen Rollen können mit
diesem Hebel arretiert werden.
Stand 8.1.2018 He / 27.08.18 SW
