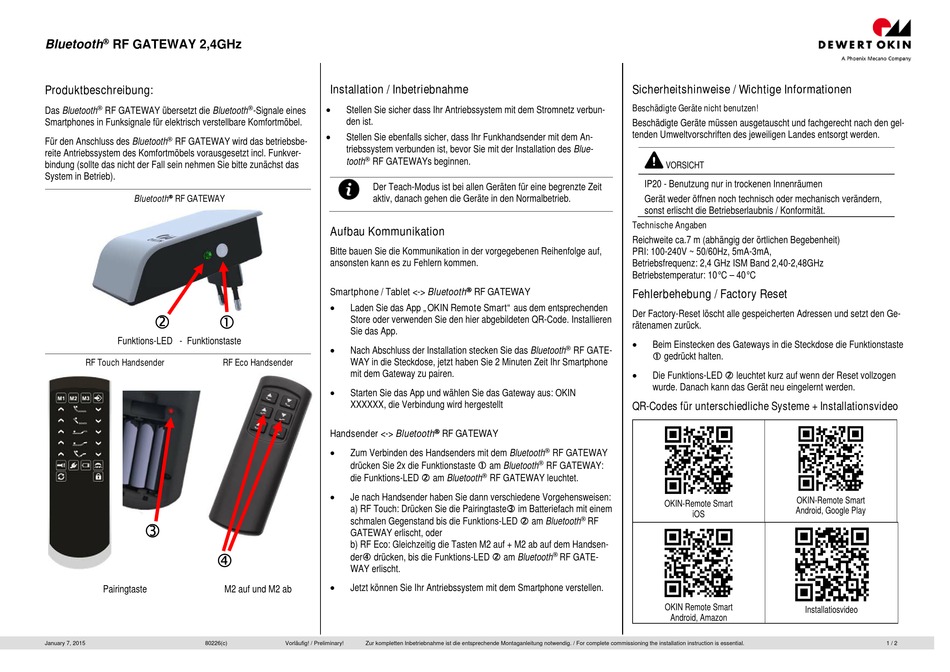

Bluetooth RF GATEWAY 2,4GHz
Produktbeschreibung:
®
Das Bluetooth RF GATEWAY übersetzt die Bluetooth
Smartphones in Funksignale für elektrisch verstellbare Komfortmöbel.
®
Für den Anschluss des Bluetooth RF GATEWAY wird das betriebsbe-
reite Antriebssystem des Komfortmöbels vorausgesetzt incl. Funkver-
bindung (sollte das nicht der Fall sein nehmen Sie bitte zunächst das
System in Betrieb).
®
Bluetooth RF GATEWAY
 
Funktions-LED - Funktionstaste
RF Touch Handsender RF Eco Handsender


Pairingtaste
January 7, 2015 80226(c)
Installation / Inbetriebnahme
® • Stellen Sie sicher dass Ihr Antriebssystem mit dem Stromnetz verbun-
-Signale eines
den ist.
• Stellen Sie ebenfalls sicher, dass Ihr Funkhandsender mit dem An-
triebssystem verbunden ist, bevor Sie mit der Installation des Blue-
®
tooth RF GATEWAYs beginnen.
Der Teach-Modus ist bei allen Geräten für eine begrenzte Zeit
aktiv, danach gehen die Geräte in den Normalbetrieb.
Aufbau Kommunikation
Bitte bauen Sie die Kommunikation in der vorgegebenen Reihenfolge auf,
ansonsten kann es zu Fehlern kommen.
Smartphone / Tablet <-> Bluetooth
• Laden Sie das App „OKIN Remote Smart" aus dem entsprechenden
Store oder verwenden Sie den hier abgebildeten QR-Code. Installieren
Sie das App.
• Nach Abschluss der Installation stecken Sie das Bluetooth
WAY in die Steckdose, jetzt haben Sie 2 Minuten Zeit Ihr Smartphone
mit dem Gateway zu pairen.
•
Starten Sie das App und wählen Sie das Gateway aus: OKIN
XXXXXX, die Verbindung wird hergestellt
Handsender <-> Bluetooth
• Zum Verbinden des Handsenders mit dem Bluetooth
drücken Sie 2x die Funktionstaste  am Bluetooth
die Funktions-LED  am Bluetooth
•
Je nach Handsender haben Sie dann verschiedene Vorgehensweisen:
a) RF Touch: Drücken Sie die Pairingtaste im Batteriefach mit einem
schmalen Gegenstand bis die Funktions-LED  am Bluetooth
GATEWAY erlischt, oder
b) RF Eco: Gleichzeitig die Tasten M2 auf + M2 ab auf dem Handsen-
der drücken, bis die Funktions-LED  am Bluetooth
WAY erlischt.
• Jetzt können Sie Ihr Antriebssystem mit dem Smartphone verstellen.
M2 auf und M2 ab
Vorläufig! / Preliminary! Zur kompletten Inbetriebnahme ist die entsprechende Montaganleitung notwendig. / For complete commissioning the installation instruction is essential.
® RF GATEWAY
® RF GATE-
® RF GATEWAY
® RF GATEWAY
® RF GATEWAY:
® RF GATEWAY leuchtet.
®
RF
® RF GATE-
Sicherheitshinweise / Wichtige Informationen
Beschädigte Geräte nicht benutzen!
Beschädigte Geräte müssen ausgetauscht und fachgerecht nach den gel-
tenden Umweltvorschriften des jeweiligen Landes entsorgt werden.
VORSICHT
IP20 - Benutzung nur in trockenen Innenräumen
Gerät weder öffnen noch technisch oder mechanisch verändern,
sonst erlischt die Betriebserlaubnis / Konformität.
Technische Angaben
Reichweite ca.7 m (abhängig der örtlichen Begebenheit)
PRI: 100-240V ~ 50/60Hz, 5mA-3mA,
Betriebsfrequenz: 2,4 GHz ISM Band 2,40-2,48GHz
Betriebstemperatur: 10°C – 40°C
Fehlerbehebung / Factory Reset
Der Factory-Reset löscht alle gespeicherten Adressen und setzt den Ge-
rätenamen zurück.
• Beim Einstecken des Gateways in die Steckdose die Funktionstaste
 gedrückt halten.
• Die Funktions-LED  leuchtet kurz auf wenn der Reset vollzogen
wurde. Danach kann das Gerät neu eingelernt werden.
QR-Codes für unterschiedliche Systeme + Installationsvideo
OKIN-Remote Smart
OKIN-Remote Smart
Android, Google Play
iOS
OKIN Remote Smart
Installatiosvideo
Android, Amazon
