Art.VX8900
VX8900 Modulo a 2 Relè, 100 codici con illuminazione tastiera
caratteristiche
Sistema di controllo accessi con 100 codici e 2 uscite relè.
• Codice di accesso al menù di programmazione configurabile (da 4 ad 8 cifre).
• Impostazione di ciascun relè per l'attivazione temporizzata (da 1 a 99 secondi)
o la commutazione (00 nella programmazione del tempo relè).
• Possibilità di attivare i Relè 1 e 2 collegando a massa rispettivamente i morsetti
"SW1" ed "SW2". I relè funzioneranno per il tempo programmato.
• La tastiera emette dei segnali acustici durante l'utilizzo ed è dotata di auto-
protezione in caso di inserimento di codici errati (segnale acustico della durata
di 4 o più secondi).
• La tastiera è dotata di illuminazione e di due LED per indicare quanto segue:
- Inserimento di un codice corretto (LED verde acceso per 2 secondi).
- Menù di programmazione attivo (LED rosso acceso).
• Contatti relè (C, NO, NC) puliti, 24Vac/dc 5Amax.
• Tensione di alimentazione: 12/24Vac/dc, 2VA.
• Temperatura di lavoro: -10 +50°C
funzionamento
Per utilizzare il sistema, digitale il codice e premere "ENTER", il LED verde si
accende ed il relè funzionerà per il tempo programmato. Per disattivare un relè
(impostato per l'attivazione temporizzata o a commutazione di stato), digitare lo
stesso codice e premere "CLEAR". Se viene digitato un codice errato, la tastiera
emettere un segnale acustico continuo della durata di 4 o più secondi in base
al numero di errori.
inizializzazione

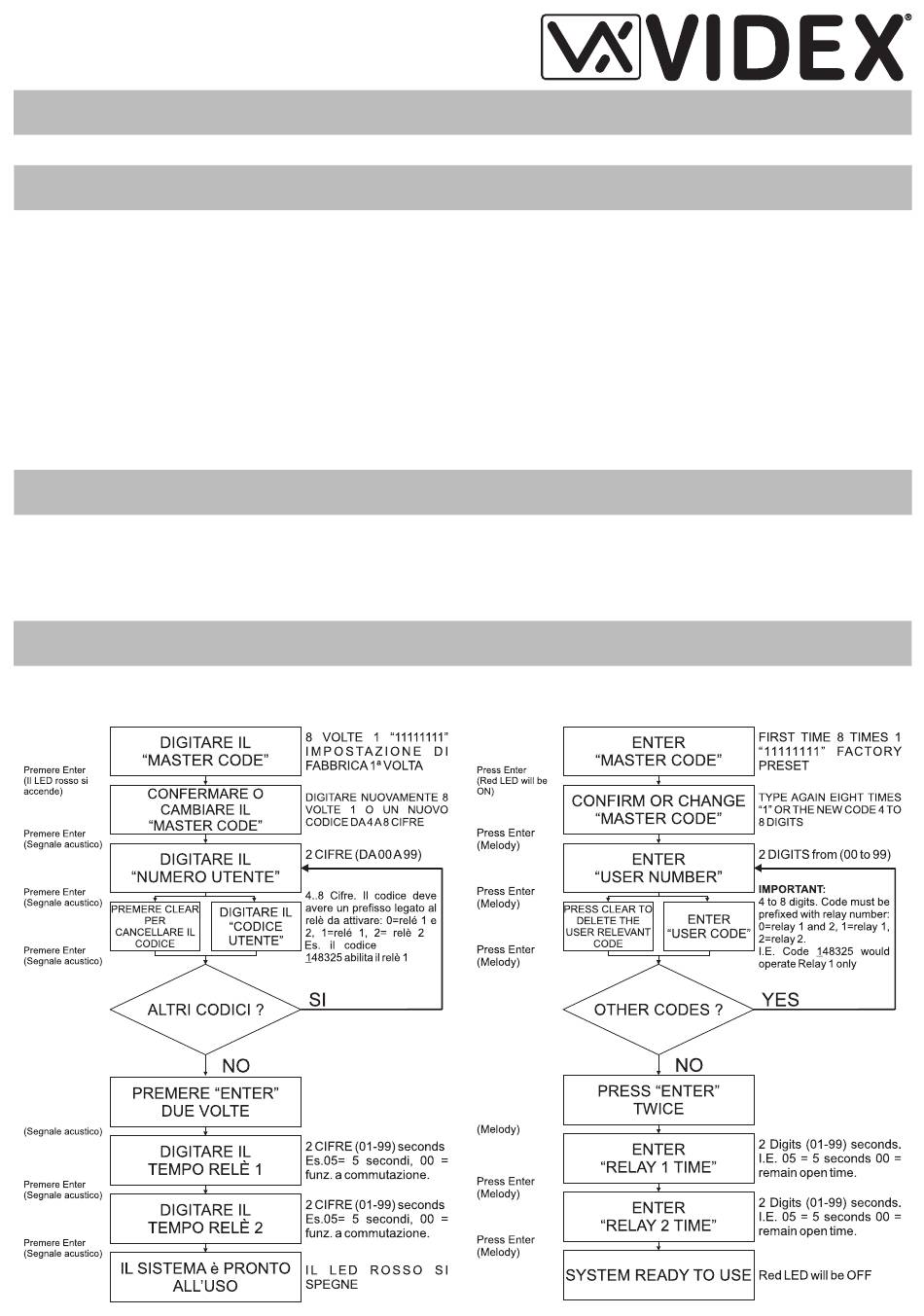

Terminata l'installazione secondo lo schema proposto, dare alimentazione
all'impianto e procedere alla programmazione dell'unità seguendo il relativo
flowchart di programmazione.
Instructions d'installation
Istruzioni di installazione
modelli
VX8900 Module 2 Relay,100 codes with keypad illumination LEDs
Access control system with 100 codes and 2 Relay outputs.
• Engineer's code to enter into the "Programming Menu" ( from 4 to 8 digits).
• Programming of the activation time of each relay from 1 up to 99 seconds or
latching.
• Possibility to activate relay 1 by shorting terminal "SW1" to GND and relay 2 by
shorting terminal "SW2" to GND. Both relays will operate for the programmed
time.
• Keypad gives an acoustic (buzzer) signal during the entering of codes and a
continuous melody for 4 or more seconds, according to the number of mistakes
(self protection).
• Keypad includes panel illumination and 2 LED's to show the following:
- Correct relay code (green LED on for 2 seconds).
- Red LED to indicate when in the "programming menu".
• Contacts of the relays are available ( N.O and N.C) with 5A max 24Vac/dc.
• Power requirements: 12/24V AC/DC, 2VA.
• Working temperature: -10 +50°C
To use the system, type in the programmed code and press "ENTER" , the green
LED will illuminate and the relay will operate for the programmed time.To cancel
remain open time, type in the same code and press "CLEAR". If a wrong code
is entered, a continuous melody will sound for 4 or more seconds, according to
the number of mistakes.
When the installation is concluded and carried out according to the wiring di-
agram, power up the system and program it by following the "VX8800 PRO-
GRAMMING" Flow Chart.
VX8900 1.0 05/10/07 23/03/10
models
features
operation
initialization
