- Page 1 TEM-EX-L de Betriebsanleitung Temperaturmessgerät en Operating Instructions temperature meter System ba055200a1.pdf; Rev. 1.0...
- Page 2 TEM-EX-L Kirchgaesser Industrieelektronik GmbH...
- Page 3 TEM-EX-L TEM-EX-L Temperaturmessgerät / Temperature meter Betriebsanleitung ......................4 Operating Instructions ....................24 Kirchgaesser Industrieelektronik GmbH...
-
Page 4: Table Of Contents
Anschlusskontrolle ............................15 Inbetriebnahme ...................... 16 Installations- und Funktionskontrolle ......................16 Gerät einschalten ............................16 Diagnose und Störungsbehebung ............... 17 Wartung ........................18 Reparatur ....................... 19 Rücksendung ..............................19 Entsorgung ..............................19 Zubehör ........................20 Technische Daten ....................22 Kirchgaesser Industrieelektronik GmbH... -
Page 5: Grundlegende Sicherheitshinweise
• Anweisungen in dieser Anleitung befolgen Bestimmungsgemäße Verwendung Das Temperaturmessgerät TEM-EX-L dient der Umwandlung der Eingangskenngröße „Temperatur“ in ein analoges Ausgangssignal. • Für Schäden aus unsachgemäßer oder nicht bestimmungsgemäßer Verwendung haftet der Hersteller nicht. Umbauten und Änderungen am Gerät dürfen nicht vorgenommen werden. -
Page 6: Produktsicherheit
• Gemäß Herstellerangaben und den gültigen Normen und Regeln installieren. • Das Gerät nicht außerhalb der elektrischen, thermischen und mechanischen Kenn- größen betreiben. • Veränderungen an dem Gerät können den Explosionsschutz beeinträchtigen und müssen von Kirchgaesser autorisiertem Personal durchgeführt werden. 1.7.2 Installation Beachten Sie bei der Installation folgende Punkte: •... -

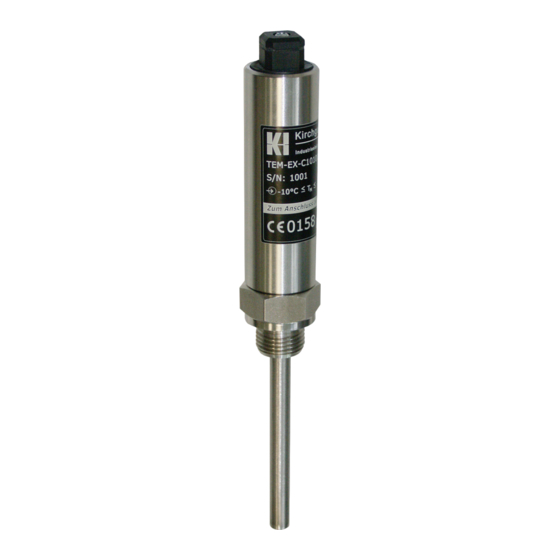

Page 7: Produktbeschreibung
TEM-EX-L Produktbeschreibung Produktbeschreibung Das Temperaturmessgerät TEM-EX-L dient der Umwandlung der Eingangskenngröße „Temperatur“ in ein analoges Ausgangssignal. Produktaufbau Das Messgerät gibt es in unterschiedlichen Varianten, die sich anwenderspezifisch und in Abhängigkeit beispielsweise des elektrischen Anschlusses zusammenstellen lassen. Einzelheiten entnehmen Sie bitte dem folgenden Bestellcode. Bestellcode Pos.1 Geräteausführung L Kompaktgerät Pos.2 Prozessanschluss 1 Gewinde G ½... - Page 8 O +140 °C P +150 °C Y Sonderausführung, zu spezifizieren Pos.6 Gehäusetyp 9 Sonderausführung, zu spezifizieren Pos.7 Elektrischer Anschluss A Anschlusskopf mit Klemmen und Kabelverschraubung D Souriau-Steckverbinder Typ 845, Gr. 1 G Hirschmann-Steckverbinder Typ G4 J Feste Anschlussleitung Y Sonderausführung, zu spezifizieren TEM-EX- → nächste Seite Kirchgaesser Industrieelektronik GmbH...
- Page 9 B Stromausgang (2-Draht-Gerät) Y Sonderausführung, zu spezifizieren Pos.11 Ausgangssignal 1 5 - 15 Hz 4 4 - 20 mA (2-Draht-Gerät) 9 Sonderausführung, zu spezifizieren Pos.12 Potenzialtrennung A Ohne B Ausgang potenzialgetrennt Y Sonderausführung, zu spezifizieren Pos.13 Sonderausstattung A Ohne Y Sonderausführung, zu spezifizieren Pos.14 Weitere Bescheinigungen A Ohne TEM-EX- vollständiger Bestellcode Kirchgaesser Industrieelektronik GmbH...
-
Page 10: Anmerkungen Zur Produktübersicht
Lagerung und Transport Beachten Sie folgenden Punkt: In Originalverpackung lagern, um Stoßsicherheit zu gewährleisten. Verpackungsentsorgung Der Karton ist umweltverträglich und 100 % recyclebar gemäß europäischer Verpackungsrichtlinie 2004/12/EG (Recyclebarkeit wird durch das angebrachte Resy- Symbol bestätigt). Lieferumfang Der Lieferumfang umfasst das Gerät in geeigneter Verpackung mit beiliegender Betriebsanleitung. Kirchgaesser Industrieelektronik GmbH... -
Page 11: Montage
TEM-EX-L Montage Montage Das Temperaturmessgerät TEM-EX-L kann in jeder beliebigen Lage beispielsweise an einem Behälter montiert werden. Das Gerät ist hierzu mit einem Normgewinde G 1½ nach ISO 228-1 als Prozessanschluss ausgestattet. Abbildung 1: Temperaturmessung in Behälter Eine eventuell benötigte Prozessdichtung muss vom Anwender beigestellt werden. Kirchgaesser Industrieelektronik GmbH... -
Page 12: Gerätemontage
Montage TEM-EX-L10100**SJ****** mit Einschweißadapter Gerätemontage Das Gerät wird vorsichtig mit einem Maulschlüssel SW30 am Prozessanschluss montiert. • S chutzrohre (Einschraub- oder Einschweißhülsen) zum mechanischen Schutz des Geräts sind als Zubehör (→ Seite 20) erhältlich. • Zur thermischen Ankoppelung an vorhandene Schutzhülsen empfehlen wir die Verwendung geeigneter Wärmeleitpaste, diese ist ebenfalls als Zubehör erhältlich. Kirchgaesser Industrieelektronik GmbH... -
Page 13: Einbaumaße
Ø (0.75) 16 (0.63) ~145 (5.71) Ø (1.26) Ø (0.75) 16 (0.63) Ø (1.57) Ø (1.18) Ø (1.34) (4.02) Abbildung 3: Einbaumaße TEM-EX-L****1* (Gehäusetyp L) Ø (1.57) Ø (1.18) Ø (1.34) Ø (2.60) (3.58) (4.25) (4.02) Ø (2.60) (3.58) (4.25) Abbildung 4: Einbaumaße TEM-EX-L****2* (Gehäusetyp S) -
Page 14: Elektrischer Anschluss
Die kundenseitig bereitgestellte Anschlussleitung beim elektrischen Anschluss A (Anschlusskopf mit Klemmen und Kabelverschraubung) muss die folgenden Anforderungen erfüllen: • Zulässiger Temperaturbereich -20...+70 °C (-4...+158 °F) • Normale Installationsleitung • Durchmesser 8,0...11,5 mm (Klemmbereich der Kabelverschraubung) Die feste Anschlussleitung (elektrischer Anschluss J) erfüllt diese Anforderungen. → Seite 22 Signalausgang Ui (+) Ui (+) Ui (‒) Out (+/‒) Ui (‒) / Out (‒) Out (+) Out (+/‒) Io (+) Io (‒) 4 - 20 mA Abbildung 5: Signalausgänge Solid-State-Relais, potenzialgetrennt Solid-State-Relais, nicht potenzialgetrennt Stromausgang (2-Draht-Gerät) Kirchgaesser Industrieelektronik GmbH... -
Page 15: Anschlussbelegung
Pin 4 Pin 1 (+/ ‒) Pin 2 (+/ ‒) — — -L1****G00*B4A* — — — — Pin 3 Pin 4 -L1****J**A1B* Ader 1 Ader 2 Ader 3 (+/ ‒) Ader 4 (+/ ‒) — — -L1****J**B4A* — — — — Ader 1 Ader 2 Anschlusskontrolle • Ist das Gerät oder Anschlussleitung beschädigt? • Ist die Anschlussleitung zugentlastet montiert? • Sind alle Adern der Anschlussleitung korrekt an die Klemmen angeschlossen? • Ist der Gehäusedeckel montiert und fest angezogen? Kirchgaesser Industrieelektronik GmbH... -
Page 16: Inbetriebnahme
Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurde, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" → Seite 13 • Checkliste "Anschlusskontrolle" → Seite 15 Gerät einschalten Das Gerät wird durch das Einschalten der externen Versorgungsspannung in Betrieb genommen. Kirchgaesser Industrieelektronik GmbH... -
Page 17: Diagnose Und Störungsbehebung
— 4 Hz 3,6 mA Unterspannung Versorgungsspannung überprüfen Interner Fehler • Spannungsreset • Falls Fehler weiterhin ansteht: Kirchgaesser kontaktieren 15...16 Hz 20...22 mA Messbereichs- • Messbereich einhalten überschreitung • F alls Fehler häufiger auftritt: Messgerät mit größerem Messbe- reich verwenden Kirchgaesser Industrieelektronik GmbH... -
Page 18: Wartung
Wartung TEM-EX-L Wartung Es sind keine speziellen Wartungsarbeiten erforderlich. • Kirchgaesser bietet eine Vielzahl von Dienstleistungen zur Wartung an wie Vor-Ort- Überprüfung inkl. Wartung oder Gerätetests. • Informationen über Service und Ersatzteile sind auf Anfrage erhältlich. Kirchgaesser Industrieelektronik GmbH... -
Page 19: Reparatur
Produkte mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Diese Produkte dürfen nicht als unsortierter Hausmüll entsorgt werden und können an Kirchgaesser zur Entsorgung zurückgegeben werden zu den in unseren Allgemeinen Geschäftsbedingungen festgelegten oder individuell vereinbarten Bedingungen. Kirchgaesser Industrieelektronik GmbH... -
Page 20: Zubehör
(mm) (mm) (Typ) • Nenndruck: 15 MPa (150 bar) 308218 0045 • Schlüsselweite SW27 • Einteilig aus Vollmaterial gedreht 308219 0060 • Andere Längen oder Materialien auf Anfrage 308220 0080 308221 0100 308222 0160 308223 0200 308224 0250 308225 0300 308226 0400 Kirchgaesser Industrieelektronik GmbH... - Page 21 0160 308198 1.4404 (AISI 316 L) 308199 1.5415 (15/16 Mo 3) 308200 1.7335 (13 CrMo 44) 308201 1.0460 (C 22.8) 308202 1.0037 (ST 37 K) 308203 1.4571 (AISI 316 Ti) 0250 308204 1.4404 (AISI 316 L) 308205 1.5415 (15/16 Mo 3) 308206 1.7335 (13 CrMo 44) 308207 1.0460 (C 22.8) 308208 1.0037 (ST 37 K) 308209 1.4571 (AISI 316 Ti) 0400 308210 1.4404 (AISI 316 L) 308211 1.5415 (15/16 Mo 3) 308212 1.7335 (13 CrMo 44) 308213 1.0460 (C 22.8) 308214 1.0037 (ST 37 K) Kirchgaesser Industrieelektronik GmbH...
-
Page 22: Technische Daten
• Solid-State-Relais: 8,0...13,5 V DC / 8,0...18,5 V DC • 2-Draht-Gerät 4 - 20 mA: 8,0...13,5 V DC • 2-Draht-Gerät 4 - 20 mA mit externer Leistungsbegrenzung (max. 100 mA / 1 W): 8,0...30,0 V DC Nennstrom 20 mA Ausgangssignal • Frequenz 5 - 15 Hz • 2-Draht-Gerät 4 - 20 mA Kirchgaesser Industrieelektronik GmbH... - Page 23 R = (50 Ω/V * U) - 350 Ω Anschlussleitung • Leitungslänge: max. 98 m TEM-EX-L1****J* • 4 x 0,75 mm • Umgebungstemperatur - gelegentlich bewegt: -5...+70 °C (23...+158 °F) - fest verlegt: -20...+70 °C (-4...+158 °F) • Flammwidrig nach IEC 60332-1-2 Innere Induktivitäten • Vernachlässigbar bzw. • 0,52 µH/m (nur TEM-EX-L1****J*) Innere Kapazitäten • Vernachlässigbar bzw. • 140 pF/m (nur TEM-EX-L1****J*) Technische Änderungen vorbehalten! Kirchgaesser Industrieelektronik GmbH...
- Page 24 Commissioning ..................... 36 Installation and function check ........................36 Powering up the device ..........................36 Diagnostics and troubleshooting ................ 37 Maintenance ......................38 Repair ........................39 Returns ................................39 Disposal ................................. 39 Accessories ......................40 Technical specifications ..................42 Kirchgaesser Industrieelektronik GmbH...
-
Page 25: Basic Safety Instructions
• Follow the instructions in this manual Designated use The temperature meter TEM-EX-L is designed to transform the “temperature” input into a analogue signal output. • The manufacturer is not liable for damage caused by improper or non-designated use. -
Page 26: Product Safety
• To maintain the ingress protection of the housing IP65, install cable glands and connectors correctly. • Only rigidly laid lines and cables may be inserted. The operator must ensure corresponding strain relief. • The maximum thermal load of the inserted lines and cables is to be observed. Kirchgaesser Industrieelektronik GmbH... -
Page 27: Product Description
TEM-EX-L Product description Product description The temperature meter TEM-EX-L is designed to transform the “temperature” input into a analogue signal output. Product design Different versions of the devices are available, the choice of devices that are used depends on the specific application, as well as factors such as the electrical connection. For details please refer to the following order code. Order code Pos.1 Device version L Compact device Pos.2... - Page 28 Y Special version, to be specified Pos.6 Type of housing 9 Special version, to be specified Pos.7 Electrical connection A Connection head with terminals and cable gland D Souriau connector type 845, size 1 G Hirschmann connector type G4 J Fixed connection cable Y Special version, to be specified TEM-EX- → next page Kirchgaesser Industrieelektronik GmbH...
- Page 29 Output signal 1 5 - 15 Hz 4 4 - 20 mA (2-wire device) 9 Special version, to be specified Pos.12 Potential isolation A Without B Output potentially separated Y Special version, to be specified Pos.13 Special equipment A Without Y Special version, to be specified Pos.14 Further approvals A Without TEM-EX- completed order code Kirchgaesser Industrieelektronik GmbH...
-
Page 30: Storage And Transportation
• Store in the original packaging to ensure protection from shock. Disposal of packaging The carton is environmentally compatible and 100 % recyclable in accordance with European Directive 2004/12/EC on packaging (recyclability is confirmed by means of the RESY symbol on the carton). 2.6 Scope of delivery The scope of delivery includes the device in suitable packaging with the enclosed operating instructions. Kirchgaesser Industrieelektronik GmbH... -
Page 31: Installation
TEM-EX-L Installation Installation The temperature meter TEM-EX-L can be mounted in any position, for example on a container. The device is equipped with a standard thread G 1½ according to ISO 228-1 as process connection. Figure 1: Temperature measuring on container Any required process seal must be provided by the user. Kirchgaesser Industrieelektronik GmbH... -
Page 32: Installing The Device
The device is carefully mounted on the process connection with an open-end wrench 30 mm (AF). • P rotective tubes (screw-in or weld-in sleeve) for mechanical protection of the device are available as accessory (→ page 40). • For thermal coupling to existing protective sleeves, we recommend the use of suitable thermal compound, this is also available as accessory. Kirchgaesser Industrieelektronik GmbH... -
Page 33: Installation Dimensions
(0.75) 16 (0.63) ~145 (5.71) Ø (1.26) Ø (0.75) 16 (0.63) Ø (1.57) Ø (1.18) Ø (1.34) (4.02) Figure 3: Installation dimensions TEM-EX-L****1* (housing type L) Ø (1.57) Ø (1.18) Ø (1.34) Ø (2.60) (3.58) (4.25) (4.02) Ø (2.60) (3.58) (4.25) -
Page 34: Electrical Connection
• Standard installation cable • Diameter 8.0...11.5 mm (clamping range of the cable gland) The fixed connection cable (electrical connection J) fulfils these requirements. → page 42 Signal output Ui (+) Ui (‒) Ui (+) Out (+/‒) Ui (‒) / Out (‒) Out (+) Out (+/‒) Io (+) Io (‒) 4 - 20 mA Figure 5: Signal outputs Solid-state relay, potentially separated Solid-state relay, not potentially separated Current output (2-wire device) Kirchgaesser Industrieelektronik GmbH... -
Page 35: Connection Assignment
Pin 1 (+/ ‒) Pin 2 (+/ ‒) — — -L1****G00*B4A* — — — — Pin 3 Pin 4 -L1****J**A1B* Wire 1 Wire 2 Wire 3 (+/ ‒) Wire 4 (+/ ‒) — — -L1****J**B4A* — — — — Wire 1 Wire 2 Post-connection check • Is the device or if applicable the connection cable damaged? • Is the terminal securely engaged? • Are all the cores in the connection cable correctly connected to the terminal? • Is the cover of the housing mounted and tightened? Kirchgaesser Industrieelektronik GmbH... -
Page 36: Commissioning
Make sure that the post-installation and post-connection checks have been carried out before you commission your measuring point: • "Post-installation check" checklist → page 33 • "Post-connection check" checklist → page 35 Powering up the device The device is put into operation by switching on the external supply voltage. Kirchgaesser Industrieelektronik GmbH... -
Page 37: Diagnostics And Troubleshooting
Check power supply Internal error • Reset power supply • If error is still present: Contact Kirchgaesser 15...16 Hz 20...22 mA Measuring range • Observe maximum measuring range exceeded • I f error occurs more frequently: Use transducer with higher measuring range Kirchgaesser Industrieelektronik GmbH... -
Page 38: Maintenance
Maintenance TEM-EX-L Maintenance No special maintenance work is required. • K irchgaesser offers a wide variety of services for maintenance such as on-site inspection, including maintenance or device tests. • S ervice and spare parts information are available on request. Kirchgaesser Industrieelektronik GmbH... -
Page 39: Repair
(WEEE), our products are marked with the depicted symbol in order to minimize the disposal of WEEE as unsorted municipal waste. Such products may not be disposed of as unsorted municipal waste and can be returned to Kirchgaesser for disposal at conditions stipulated in our General Terms and Conditions or as individually agreed. -
Page 40: Accessories
• M aterial: 1.4571 (AISI 316 Ti) (mm) (mm) (type) • N ominal pressure: 15 MPa (150 bar) • A/F 27 308218 0045 • One-piece made of solid material 308219 0060 • O ther lengths and material on request 308220 0080 308221 0100 308222 0160 308223 0200 308224 0250 308225 0300 308226 0400 Kirchgaesser Industrieelektronik GmbH... - Page 41 0160 308198 1.4404 (AISI 316 L) 308199 1.5415 (15/16 Mo 3) 308200 1.7335 (13 CrMo 44) 308201 1.0460 (C 22.8) 308202 1.0037 (ST 37 K) 308203 1.4571 (AISI 316 Ti) 0250 308204 1.4404 (AISI 316 L) 308205 1.5415 (15/16 Mo 3) 308206 1.7335 (13 CrMo 44) 308207 1.0460 (C 22.8) 308208 1.0037 (ST 37 K) 308209 1.4571 (AISI 316 Ti) 0400 308210 1.4404 (AISI 316 L) 308211 1.5415 (15/16 Mo 3) 308212 1.7335 (13 CrMo 44) 308213 1.0460 (C 22.8) 308214 1.0037 (ST 37 K) Kirchgaesser Industrieelektronik GmbH...
-
Page 42: Technical Specifications
• Solid-state relay: 8.0...13.5 V DC / 8.0...18.5 V DC • 2-wire device 4 - 20 mA: 8.0...13.5 V DC • 2-wire device 4 - 20 mA with external power limitation (max. 100 mA / 1 W): 8.0...30.0 V DC Current consumption 20 mA Signal output • Frequency 5 - 15 Hz • Current 4 - 20 mA (2-wire device) Kirchgaesser Industrieelektronik GmbH... - Page 43 • Length of connection cable: max. 98 m • 4 x 0.75 mm • Ambient temperature - occasional flexing: -5...+70 °C (23...+158 °F) - fixed installed: -20...+70 °C (-4...+158 °F) • Flame retardant in accordance to IEC 60332-1-2 Internal inductances • Negligible or • 0.52 µH/m (fixed cable, without hydrostatic sensor) • 0.6 µH/m (fixed cable, with hydrostatic sensor) Internal capacities • Negligible or • 140 pF/m (fixed cable, without hydrostatic sensor) • 160 pF/m (fixed cable, with hydrostatic sensor) Subject to change without notice! Kirchgaesser Industrieelektronik GmbH...
- Page 44 Am Rosenbaum 6 D-40882 Ratingen Tel.: +49 (0)2102 / 955 - 6 Fax: +49 (0)2102 / 955-720 www.kirchgaesser.com info@kirchgaesser.com Art.-Nr. 310321...
