Spectro-UV SPECTROLINE uVision Series Manual

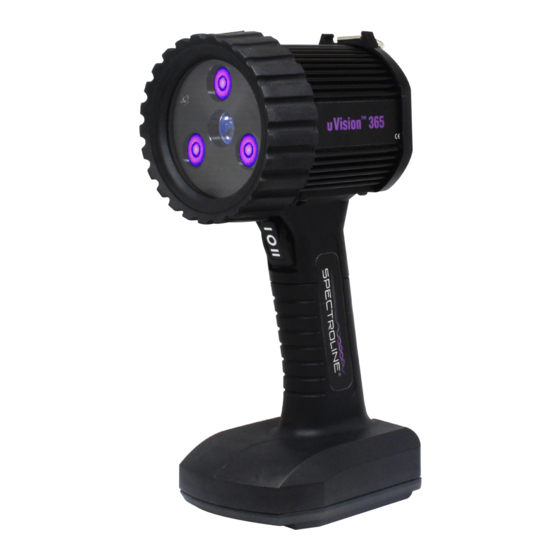

Uv-a/white light led ndt inspection lamp
Hide thumbs
Also See for SPECTROLINE uVision Series:
Subscribe to Our Youtube Channel
Related Manuals for Spectro-UV SPECTROLINE uVision Series
Summary of Contents for Spectro-UV SPECTROLINE uVision Series

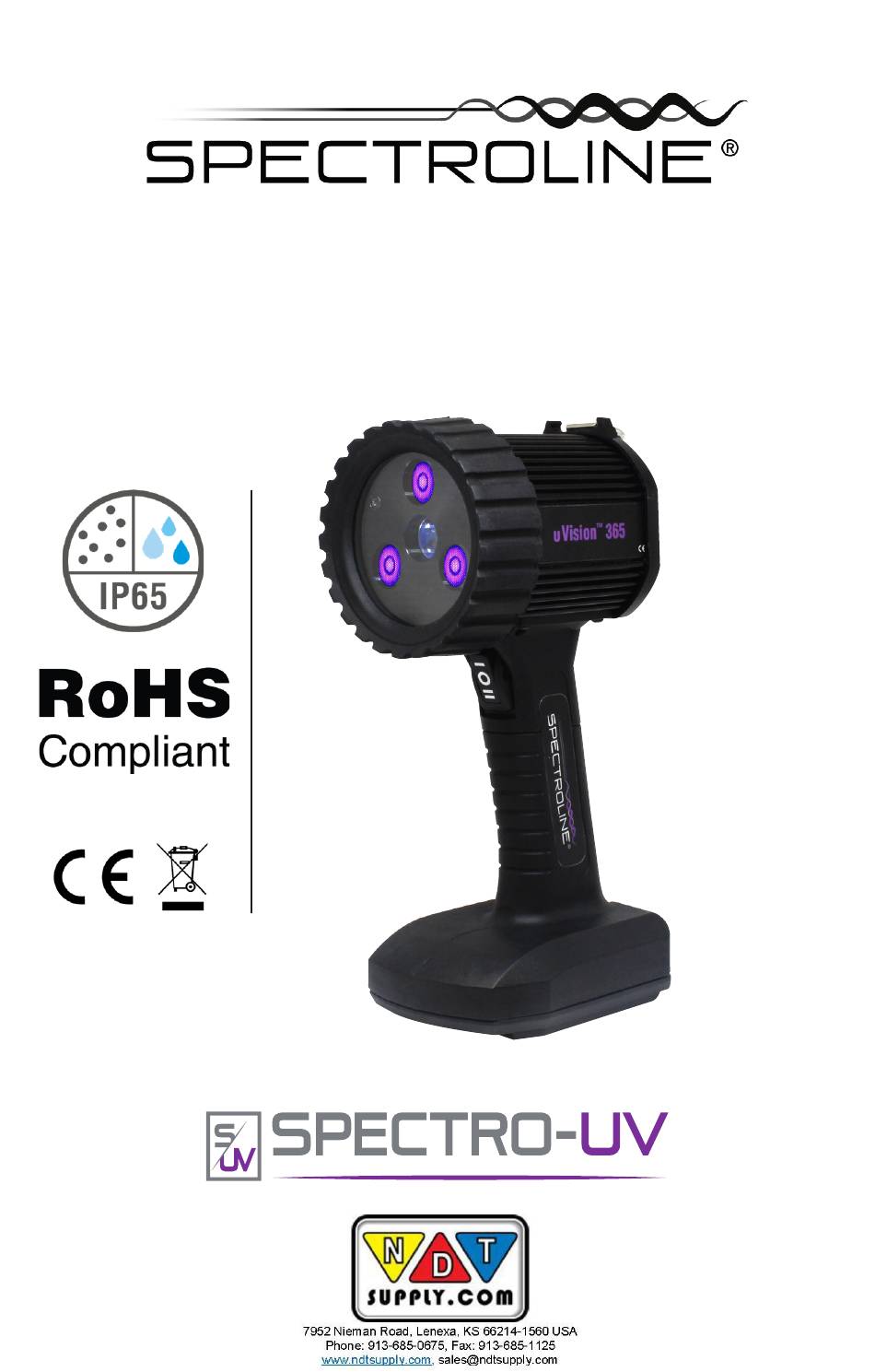

- Page 1 ENG - 1 FR - 7 ES - 13 DE - 19 uVision™ Series UV-A/White Light LED NDT Inspection Lamp Part No. UV-365ZEH 7/20 AM19004ML-3 PRINTED U.S.A...
-
Page 2: Operation
WARNING: UV emitted from this product. Avoid eye and skin exposure to unshielded products. FOR PROFESSIONAL EXAMINATION USE ONLY. IMPORTANT SAFETY INSTRUCTIONS (Read all instructions): Do not operate the uVision™ Series UV-A/White Light LED NDT Inspection Lamp • (UV-365ZEH) if the lamp has been damaged. Do not look directly into the light. -
Page 3: Environmental Specifications
NOTE: For assistance of any kind, please contact the Customer Service Department at Spectro-UV. Provide the model, the serial number of the unit, and the date of purchase. The unit’s serialization information is located (1) on the packaging the unit is shipped in, (2) engraved on the unit’s handle, and (3) labeled on the... - Page 4 To ensure that your uVision™ series lamp is operating at the required UV intensity, it should be checked periodically. Spectro-UV offers a variety of sensors and meters. The AccuPRO™ XP-2000 combines the functionality of a UV and visible light radiometer/ photometer, and is specially designed to measure UV irradiance with wavelengths of 320–400nm (with peak at 365nm) and visible light from 460–675nm (with peak at 555nm).
-
Page 5: Key Features
UV-365ZEH Technical Details KEY FEATURES • Nominal steady state intensity of 9,000 µW/cm (+/- 250 µW/cm ) at 15 inches (38cm). • Large 7-inch diameter coverage area at 15 inches (38cm) with a minimum UV-A intensity of 1,200 µW/cm • Less than 1.0 foot-candle (11 lux) emission. -
Page 6: Battery Charger Information
LIGHT ASSEMBLY ITEM QTY PART NO. DESCRIPTION FP-600 FILTER PROTECTOR ASSEMBLY 127955 FRONT COVER PLATE FILTER ASSEMBLY 128385 FRONT COVER GASKET 129427 UV LED LENSES COMPONENT, ASSY., MAIN BODY, UV-365ZES & UV-365ZEH 130545 LAMP HOUSING ASSEMBLY, NON-COMPLIANT 130337 130393 LOWER HANDLE REAR, RUBBER COVER 130397 130395... - Page 7 ENG - 1 FR - 7 ES - 13 DE - 19 Série uVision™ Lampe d’inspection NDT à LED UV-A / lumière blanche N° de réf. UV-365ZEH 7/20 AM19004ML-3 IMPRIMÉ AUX ÉTATS-UNIS...
- Page 8 UV DANGER: Cette lampe émet des rayons ultraviolets (UV). Évitez toute exposition à ses rayons. EXCLUSIVEMENT DESTINÉ À UNE UTILISATION PAR DES PROFESSIONNELS. CONSIGNES DE SÉCURITÉ IMPORTANTES (Lire toutes les instructions) • N’utilisez pas la Série uVision™ Lampe d’inspection NDT à LED UV-A / lumière blanche (UV-365ZEH) si elle a été...
-
Page 9: Conditions Environnementales
La politique de garantie pour la lampe uVision™ est fournie sur le certificat de garantie limitée accompagnant séparément chaque unité. REMARQUE: Pour toute aide, veuillez contacter le service clientèle de Spectro-UV. Indiquez le modèle, le numéro de série de l’appareil et la date d’achat. Les informations de sérialisation de l’unité se trouvent (1) sur l’emballage dans lequel l’appareil est expédié, (2) gravées sur la poignée de l’appareil et (3) - Page 10 MESURE DE L’INTENSITÉ DE LA LAMPE Pour vous assurer que votre lampe de série uVision™ fonctionne à l’intensité de rayonnement UV nécessaire, elle doit être contrôlée régulièrement. Spectro-UV propose une grande variété de capteurs et compteurs. L’ A ccuPRO™ XP-2000 combine les fonctionnalités d’un radiomètre/photomètre pour lumière UV et visible, et est spécialement...
-
Page 11: Principales Caractéristiques
Caractéristiques techniques d’UV-365ZEH PRINCIPALES CARACTÉRISTIQUES • Intensité nominale à l’état stationnaire de 9 500 µW/cm (+/- 250 µW/cm ) à 38 cm (15"). • Grande zone de couverture de 17,8 cm (7") de diamètre à 38 cm (15") avec une intensité UV-A minimale de 1 200 µW/cm •... -
Page 12: Pièces De Rechange
LIGHT ASSEMBLY ITEM QTY PART NO. DESCRIPTION FP-600 FILTER PROTECTOR ASSEMBLY 127955 FRONT COVER PLATE FILTER ASSEMBLY 128385 FRONT COVER GASKET 129427 UV LED LENSES 130545 COMPONENT, ASSY., MAIN BODY, UV-365ZES & UV-365ZEH LAMP HOUSING ASSEMBLY, NON-COMPLIANT 130337 130393 LOWER HANDLE REAR, RUBBER COVER 130397 130395... - Page 13 ENG - 1 FR - 7 ES - 13 DE - 19 Serie uVision™ Lámpara LED de UV-A/luz blanca para ins- pección no destructiva (NDT) N.° de parte UV-365ZEH 7/20 AM19004ML-3 IMPRESO EN EE. UU.
-
Page 14: Operación
PELIGRO: Este producto emite radiación ultravioleta. Evite estar expuesto a ella. PARA USO PROFESIONAL SOLAMENTE. INSTRUCCIONES DE SEGURIDAD IMPORTANTES (Lea todas las instrucciones) No use la Serie uVision™ Lámpara LED de UV-A/luz blanca para inspección no destructiva • (NDT) (UV-365ZEH) si está dañada o si tiene el cable dañado. No vea la luz directamente. -
Page 15: Condiciones Ambientales
NOTA: Para obtener asistencia de cualquier tipo, póngase en contacto con el Departamento de Servicio al Cliente de Spectro-UV. Proporcione el modelo, el número de serie de la unidad y la fecha de compra. La información de serialización de la unidad se ubica (1) en el paquete donde se envía la unidad, (2) grabado en el mango de la unidad y... - Page 16 Debe revisar la lámpara de la serie uVision™ de forma regular para asegurarse de que está funcionando a la intensidad UV requerida. Spectro-UV ofrece una variedad de sensores y medidores. El AccuPRO™ XP-2000 combina la funcionalidad de un radiómetro/fotómetro de luz UV y visible, y está...
-
Page 17: Especificaciones Eléctricas
Detalles técnicos de la UV-365ZEH CARACTERÍSTICAS CLAVE • Intensidad nominal de estado constante de 9,000 µW/cm² (+/- 250 µW/cm ) en 38 cm (15"). • Gran área de cobertura de 17,8 cm (7") de diámetro en 38 cm (15") con una intensidad mínima de UV-A de 1,200 µW/cm •... -
Page 18: Piezas De Repuesto
LIGHT ASSEMBLY ITEM QTY PART NO. DESCRIPTION FP-600 FILTER PROTECTOR ASSEMBLY 127955 FRONT COVER PLATE FILTER ASSEMBLY 128385 FRONT COVER GASKET 129427 UV LED LENSES COMPONENT, ASSY., MAIN BODY, UV-365ZES & UV-365ZEH 130545 LAMP HOUSING ASSEMBLY, NON-COMPLIANT 130337 130393 LOWER HANDLE REAR, RUBBER COVER 130397 130395... - Page 19 ENG - 1 FR - 7 ES - 13 DE - 19 uVision™-Serie UV-A/Weißlicht-LED-NDT-Inspektionslampe Teile-Nr. UV-365ZEH 7/20 AM19004ML-3 GEDRUCKT IN DEN USA...
-
Page 20: Betrieb
ACHTUNG: Dieses Produkt gibt ultraviolette Strahlung ab. Vermeiden Sie es, sich dieser auszusetzen. NUR ZUM EINSATZ BEI ÜBERPRÜFUNGEN DURCH EINEN FACHMANN. WICHTIGE SICHERHEITSHINWEISE (Lesen Sie alle Hinweise) • Benutzen Sie die uVision™-Serie UV-A/Weißlicht-LED-NDT- Inspektionslampe (UV-365ZEH) nicht, wenn die Lampe oder das Kabel beschädigt ist. •... -
Page 21: Eingeschränkte Garantie
Garantieurkunde (Certificate of Limited Warranty) erbracht. HINWEIS: Für jegliche Art von Unterstützung wenden Sie sich bitte an den Kundendienst der Spectro-UV. Geben Sie das Modell, die Seriennummer der Einheit und das Kaufdatum an. Die Serieninformationen zur Einheit finden Sie (1) auf der Versandverpackung der Einheit, (2) eingraviert auf dem Griff der Einheit, und (3) auf dem Etikett auf der Rückseite der Rückplatte. - Page 22 MESSUNG DER LEUCHTSTÄRKE Um sicherzustellen, dass Ihre Lampe aus der uVision™-Serie mit der erforderlichen UV-Leuchtstärke arbeitet, sollte sie regelmäßig geprüft werden. Die Spectro-UV bietet eine Vielzahl an Sensoren und Messgeräten an. Der AccuPRO™ XP-2000 vereint die Funktionen eines Radiometers und Photometers für UV- und sichtbares Licht, und er wurde speziell für die Messung der UV-Leuchtstärke für Wellenlängen...
-
Page 23: Elektrische Daten
UV-365ZEH – Technische Einzelheiten HAUPTMERKMALE • Nominal-Dauerintensität 9.000 µW/cm (+/- 250 µW/cm ) bei 38 cm (15"). • Großer Abdeckungsbereich von 17,8 cm (7") Durchmesser bei 38 cm (15") Abstand mit einer Mindest-UV-A-Intensität von 1.200 µW/cm • Weniger als 11 lux (1,0 lm/ft ) Emission. - Page 24 LIGHT ASSEMBLY ITEM QTY PART NO. DESCRIPTION FP-600 FILTER PROTECTOR ASSEMBLY 127955 FRONT COVER PLATE FILTER ASSEMBLY 128385 FRONT COVER GASKET 129427 UV LED LENSES COMPONENT, ASSY., MAIN BODY, UV-365ZES & UV-365ZEH 130545 LAMP HOUSING ASSEMBLY, NON-COMPLIANT 130337 130393 LOWER HANDLE REAR, RUBBER COVER 130397 130395...
