INIM Electronics EB0010 Quick Start Manual

EB0010
IT
Base di montaggio
1
2
Manuale d'istruzioni/ Instruction manual/ Manualde instrucciones/ Notice d'instructions
EN ES FR
Mounting base Base de montaje
3
IT

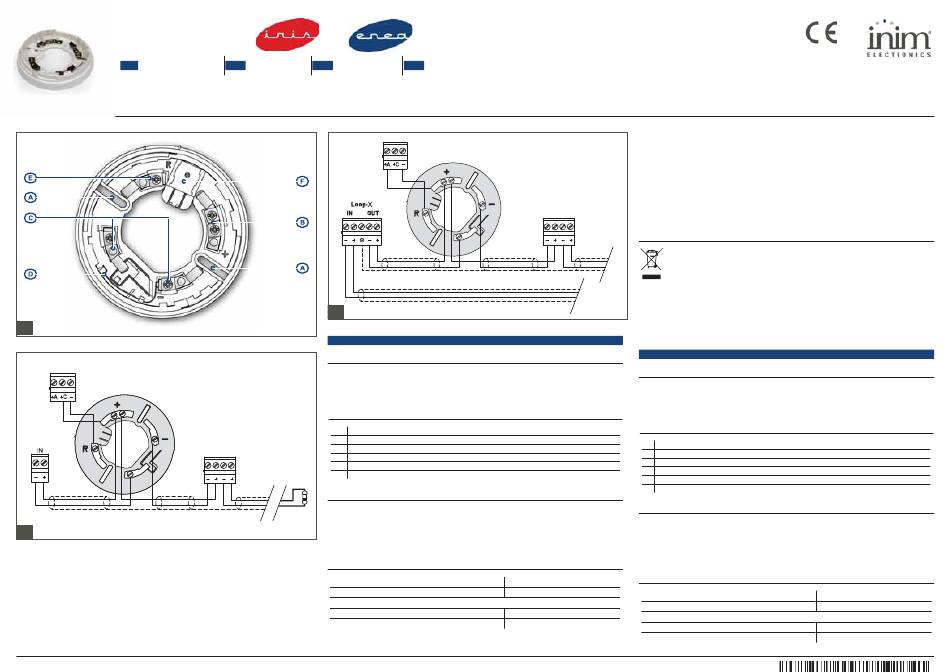

Descrizione generale
La base di montaggio EB0010 è appositamente studiata e realizzata per l'utilizzo con i rivelatori con-
venzionali della serie IRIS o analogici indirizzati della serie ENEA.
La base dispone della possibilità di installare la lamella EB0010/SC, accessorio opzionale, che garan-
tisce la continuità della calza dei cavi di collegamento per le installazioni analogiche-indirizzate.
Descrizione delle parti
Fori d'ancoraggio
A
Terminale "+"
B
Terminale "-"
C
Lamella per corto circuito
D
Terminale "R"
E
Sede e foro d'ancoraggio per lamella blocca-calza
F
Collegamenti
Figura 2
Collegamento di un rivelatore convenzionale Iris con ripetitore di allarme IL0010 e una centrale anti-
incendio.
Figura 3
Collegamento di rivelatori analogici Enea con ripetitore di allarme IL0010 e una centrale analogica.
Specifiche tecniche
Dimensioni (D x H)
Peso
Condizioni ambientali di funzionamento
Temperatura
Umidità relativa
Dati del costruttore
Base de montage
110 x 24 mm
15 g
da -10 a +55 °C
≤ 95 % senza condensazione
Circa questo manuale
Inim ElectronicsS.r.l. © 2020
Costruttore: Inim ElectronicsS.r.l. Codice del manuale: DCMIIN4AEB0010
Sito di produzione: Centobuchi, via DeiLavoratori10
Revisione: 150
63076 Monteprandone (AP), Italy
Copyright: le informazionicontenute in questo docu-
Tel: +39 0735 705007
mento sono proprietà esclusiva della Inim Electronics
Fax: +39 0735 734912
S.r.l.. Nessuna riproduzione o modifica è permessa
e-mail: info@inim.biz
senza previa autorizzazione della Inim ElectronicsS.r.l..
Web: www.inim.biz
Tuttiidirittisono riservati.
Ilpersonale autorizzato dalcostruttore a riparare o sosti-
tuire qualunque parte delsistema, è autorizzato ad
intervenire solo su dispositivicommercializzaticon ilmar-
chio Inim Electronics.
RAEE
Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva
2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"
Ilsimbolo delcassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che ilprodotto alla
fine della propria vita utile deve essere raccolto separatamente daglialtririfiuti. L'utente dovrà, pertanto, con-
ferire l'apparecchiatura giunta a fine vita agliidoneicentricomunalidiraccolta differenziata deirifiutielet-
trotecnicied elettronici. In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che sidesidera
smaltire alrivenditore, almomento dell'acquisto diuna nuova apparecchiatura ditipo equivalente. Presso irivenditoridi
2
prodottielettronicicon superficie divendita dialmeno 400 m è inoltre possibile consegnare gratuitamente, senza
obbligo diacquisto, iprodottielettronicida smaltire con dimensioniinferioria 25 cm. L'adeguata raccolta differenziata per
l'avvio successivo dell'apparecchiatura dismessa alriciclaggio, altrattamento e allo smaltimento ambientalmente com-
patibile contribuisce ad evitare possibilieffettinegativisull'ambiente e sulla salute e favorisce ilreimpiego e/o riciclo dei
materialidicuiè composta l'apparecchiatura.
EN
General description
The EB0010 mounting base has been specially designed for use with conventional detectors from the Iris
series or addressable detectors from the Enea series.
The base readily accepts the EB0010/SC optional cable-shield connection, which preserves continuity in
the cable shield of connection cables in analogue-addressable installations.
Description of the parts
A Screw locations
B "+" terminal
C "-" terminal
D Short-circuit reed
E "R" terminal
F Placement and anchor screw hole for the cable-shield connection
Connections
Figure 2
Connection of a conventional detector with IL0010 remote indicator and a fire detection control panel.
Figure 3
Connection of an analogue addressable detector with IL0010 remote indicator and an analogue control
panel.
Technical specifications
Dimensions (D x H)
Weight
Environmental conditions
Temperature
Relative humidity
DCMIIN4AEB0010-150-20200312
Centobuchi, via DeiLavoratori10
63076 Monteprandone (AP), Italy
+39 0735 705007
+39 0735 734912
info@inim.biz
www.inim.biz
110 x 24 mm
15 g
from -10 to +55 °C
≤ 95 % without condensation
