Krick Modelltechnik 67204 Instructions

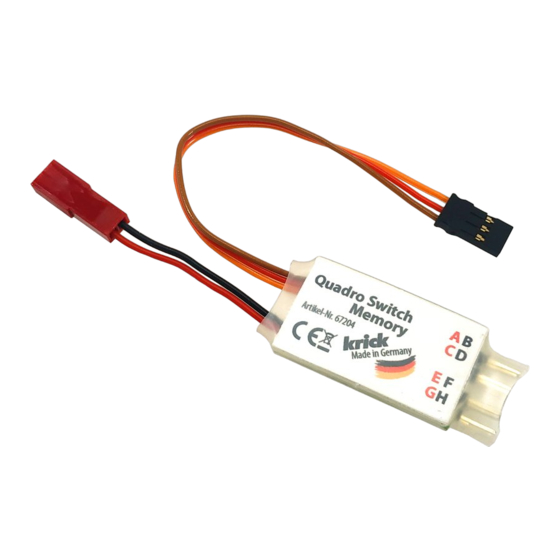

Bedienungsanleitung Krick QUADRO Switch
Memory Bestell-Nr. 67204
Das QUADRO Schaltmodul eignet sich zum Anschluss von Lampen, Kleinstmotoren, LED's
usw. mit einem Strombedarf von max. 1,5A/Kanal. Die 4 Schaltfunktion lassen sich mit
einem Proportional- oder Schaltkanal ansteuern. Hierzu muss das Schaltmodul an den
entsprechenden Steckplatz in den Empfänger eingesteckt werden. Am einfachsten lassen
sich die Funktionen mit einem 3-Stufen Schalter bedienen. Beim schnellen Schalten von
0/+100/0 schaltet Kanal 1 (AB), beim Schalten von 0/-100/0 schaltet Kanal 2 (CD). Die
Schaltzeit muss zwischen 0 und 2 Sekunden sein. Beim langsamen Schalten von 0/+100/0
schaltet Kanal 3 (EF), beim Schalten von 0/-100/0 schaltet Kanal 4 (GH). Die Schaltzeit muss
länger als 3 Sekunden sein. Die Schaltspannung wird an den roten BEC Stecker angeschlos-
sen. Verbraucher werden an der Steckleiste angeschlossen und von der externen Spannung
versorgt. Passende Steckverbindungen sind unter der Artikel-Nr. 67522 erhältlich.
Hinweise zur Verwendung
Dieses Produkt ist nur zum Einbau in RC-Modelle bei einer maximalen Betriebsspannung
von 9 V = bestimmt.
________________________________________________________

Instructions Krick QUADRO Switch Memory

Order no. 67204
The switching module is suitable for connecting lamps, micromotors, water pumps, LEDs,
etc. with a current requirement of max. 1,5A/channel. The 4 switching functions can be
controlled with a proportional or switching channel. For this purpose, the switching module
must be plugged into the corresponding slot in the receiver. The simplest way to operate the
functions is with a 3-step switch. When the 0/+100/0 is switched quickly, channel 1 (AB)
switches, switching 0/-100/0 switches channel 2 (CD). The switching time must be between
0 and 2 seconds. When slowing 0/+100/0, channel 3 (EF) switches, while switching from 0/-
100/0 switches channel 4 (GH) switches. The switching time must be longer than 3 seconds.
The switching voltage is connected to the red BEC connector. Consumers are connected to
the plug connector and are powered by the external voltage. Suitable plug connection are
available under item no. 67522.

Usage Note

This product is intended for installation in RC models only with a maximum operating
voltage of DC 9 V.
________________________________________________________
Notice Switch QUADRO Krick
Réf. N° 67204
Le module de commutation est conçu pour le pilotage de lampes, moteurs, pompes à eau,
LED ou autre, ayant une consommation de courant maxi de 5A/sortie. Le pilotage se fait au
travers d'un canal proportionnel ou par interrupteur. Pour cela, le module de commutation
sera branché sur la sortie correspondante du récepteur. Lors d'un basculement rapide
0/+100/0 on commute le canal 1, lors du basculement 0/-100/0 on commute le canal 2 (CD).
La durée de basculement doit être comprise entre 0 et 2 secondes. Lors d'un basculement
lent 0/+100/0 on commute le canal 3 (EF), lors d'un basculement 0/-100/0 on commute
le canal 4 (GH). La durée de basculement doit être supérieure à 3 secondes. La source de
tension à commuter sera branchée sur le connecteur rouge BEC. Les utilisateurs seront
branchés sur le connecteur de sortie et seront alimentés par la source de tension extérieure.
Vous trouverez les connecteurs correspondants sous la référence 67522.
Remarque concernant l'utilisation
Ce produit est uniquement destiné à être monté sur un modèle radiocommandé, avec une
tension maximale de 9 V =.
_______________________________________________________
Technische Daten / Technical Data / Caractéristiques techniques
Betriebsspannung/ Operating voltage/ Tension de fonctionnement:
Schaltspannung/ Input switching voltage/ Tension commutée :
Schaltstrom/Switching current/ Courant commuté :
Schaltfunktion/ Switching function/ Fonction commutée:
Abmessungen/ Dimensions: ca./app./env.
Gewicht/ Weight/ Poids: ca./app./env.
Konformitätserklärung
Für die folgende bezeichneten Erzeugnisse
Uno Switch Schaltmodul Artikel-Nr. 67201
Duo Switch Schaltmodul Artikel-Nr. 67202
Quado Switch Schaltmodul Artikel-Nr. 67204
wird hiermit bestätigt, dass es den wesentlichen Schutzanforderungen entspricht, die in der
Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die
elektromagnetische Verträglichkeit RL 2004/108/EC festgelegt sind.
Zur Beurteilung des Erzeugnisses wurden folgende Normen herangezogen:
EN 61000-6-3: 2007
EN 61000-6-1: 2007
Diese Erklärung wird verantwortlich für den Vertreiber
Klaus Krick Modelltechnik
Inddustriestr. 1
75438 Knittlingen
Deutschland
abgegeben durch den Inhaber Matthias Krick
Knittlingen 26.04.2017
4,8-9 V
max. 30 V Hinweise zum Umweltschutz
max. 4x 1,5 A Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin,
4 dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall
21x45 mm entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling von elektrischen
7 g und elektronischen Geräten abgegeben werden. Die Werkstoffe sind gemäß ihrer Kenn-
zeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder
anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum
Umweltschutz. Bitte erkundigen Sie sich bei der Gemeindeverwaltung nach der zuständigen
Entsorgungsstelle.
Unterschrift
