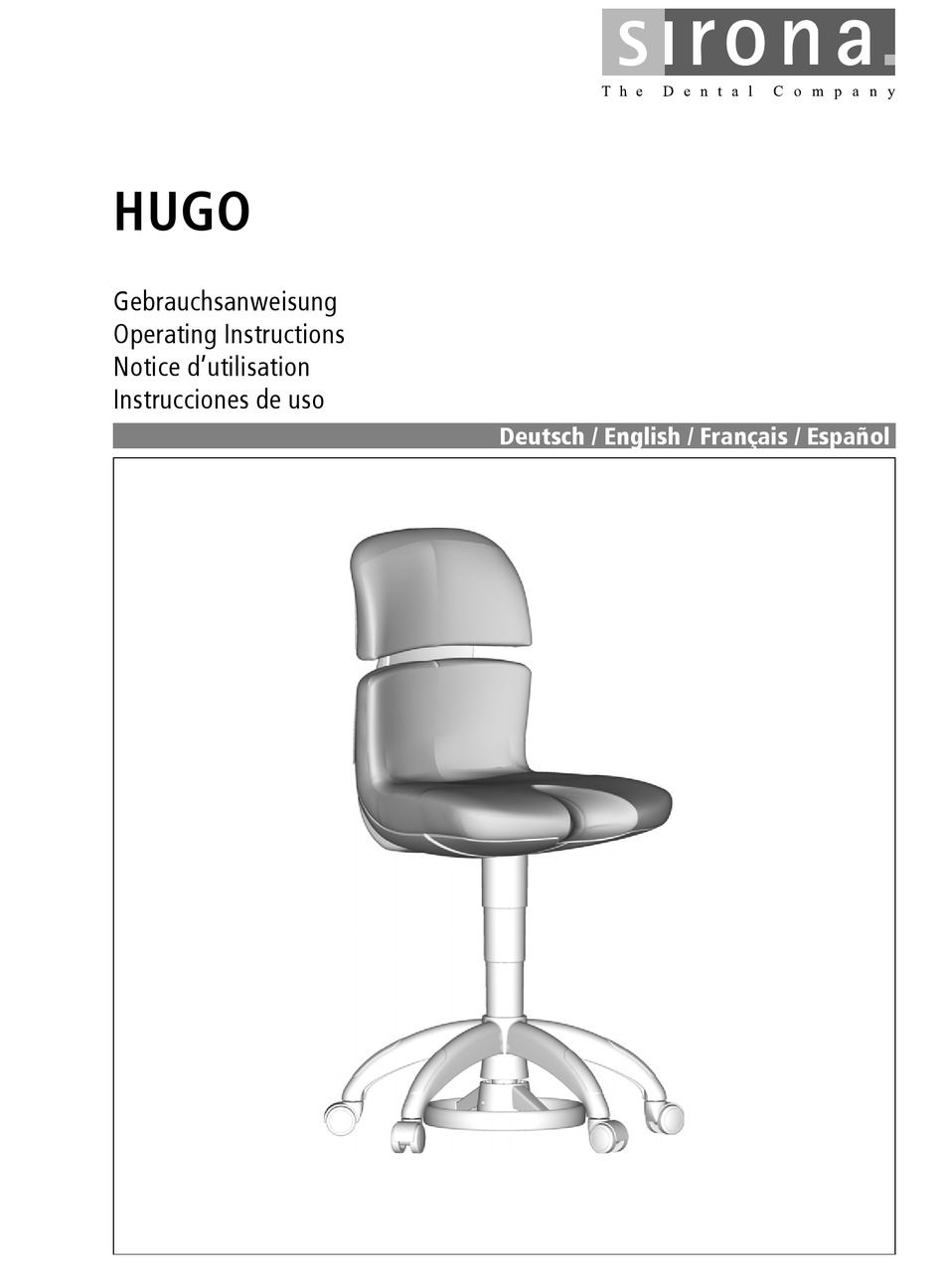

- Page 1 erdl dÉÄê~ìÅÜë~åïÉáëìåÖ= léÉê~íáåÖ=fåëíêìÅíáçåë= kçíáÅÉ=ÇÛìíáäáë~íáçå= fåëíêìÅÅáçåÉë=ÇÉ=ìëç= aÉìíëÅÜ=L=båÖäáëÜ=L=cê~å´~áë=L=bëé~¥çä...
- Page 3 Sirona Dental Systems GmbH dÉÄê~ìÅÜë~åïÉáëìåÖ léÉê~íáåÖ=fåëíêìÅíáçåë kçíáÅÉ=ÇÛìíáäáë~íáçå fåëíêìÅÅáçåÉë=ÇÉ=ìëç 61 94 240 D 3533 D 3533.201.01.02.09...
- Page 5 MPKOMMV kÉì=~ÄW== erdl dÉÄê~ìÅÜë~åïÉáëìåÖ aÉìíëÅÜ...
-
Page 6: Table Of Contents
Sirona Dental Systems GmbH Inhaltsverzeichnis Gebrauchsanweisung HUGO Inhaltsverzeichnis Sehr geehrter Kunde …................Sicherheitshinweise..................Änderungen am Gerät ..............Zubehör .................... Produktübersicht................... Bedienung ....................Höhenverstellung mit Handauslösung ..........Höhenverstellung mit Fußauslösung ..........Rückenlehne ..................Sitzflächenneigung ................Pflege und Reinigung ................... Pflege- und Reinigungsmittel ............ -
Page 7: Sehr Geehrter Kunde
1 Sehr geehrter Kunde … Gebrauchsanweisung HUGO Sehr geehrter Kunde … Wir bedanken uns für den Kauf Ihres Arbeitsstuhles HUGO aus dem Hause Sirona. Zu diesem Erzeugnis gehören auch die mitgelieferten technischen Unterlagen. Bewahren Sie diese Unterlagen immer griffbereit auf. -
Page 8: Sicherheitshinweise
Dritte beeinträchtigen könnten, sind aufgrund gesetzlicher Vorschriften nicht statthaft! Aus Gründen der Produktsicherheit darf dieses Erzeugnis nur mit Original- Zubehör von Sirona oder von Sirona freigegebenem Zubehör Dritter betrieben werden. Der Benutzer trägt das Risiko bei Verwendung nicht freigegebenen Zubehörs. -
Page 9: Produktübersicht
Sirona Dental Systems GmbH 3 Produktübersicht Gebrauchsanweisung HUGO Produktübersicht Modell „Manual Plus“ Höhenverstellung mit Handauslösung und Fußring Modell „ Manual“ Höhenverstellung mit Handauslösung Modell „Manual Freehand“ Höhenverstellung mit Fußauslösung 61 94 240 D 3533 D 3533.201.01.02.01 03.2009... -
Page 10: Bedienung
4 Bedienung Sirona Dental Systems GmbH Höhenverstellung mit Handauslösung Gebrauchsanweisung HUGO Bedienung Höhenverstellung mit Handauslösung Der Bedienhebel für die Handauslösung befindet sich links unter der Sitzfläche. ● Höherstellen Entlasten Sie die Sitzfläche weitestgehend vom Körpergewicht und ziehen den Bedienhebel nach oben. -
Page 11: Rückenlehne
Sirona Dental Systems GmbH 4 Bedienung Gebrauchsanweisung HUGO Rückenlehne Rückenlehne Die Verstellung der Rückenlehne erfolgt durch einfaches Zurücklehnen. HINWEIS Kein Bedienhebel HINWEIS Rückenlehne nicht verstellbar! Eine Höhen- bzw. Tiefenverstellung der Rückenlehne ist nicht möglich. Sitzflächenneigung Die Sitzfläche des Arbeitsstuhles verfügt über eine absenkbare Vorderkante. -
Page 12: Pflege Und Reinigung
Pflege- und Reinigungsmittel Gebrauchsanweisung HUGO Pflege und Reinigung Pflege- und Reinigungsmittel VORSICHT Zugelassene Pflege- und Reinigungsmittel Verwenden Sie nur die von Sirona zugelassenen Pflege- und Reinigungsmittel! Eine ständig aktualisierte Liste der zugelassenen Mittel können Sie über das Internet abrufen: "www.sirona.de" "SERVICE"... -
Page 13: Technische Daten
Sirona Dental Systems GmbH 6 Technische Daten Gebrauchsanweisung HUGO Technische Daten Maße in mm Sitzhöhe (nach DIN, belastet) Gasfeder kurz 405-540 Gasfeder lang 505-645 Gesamthöhe (in niedrigster Position, unbelastet) Gasfeder kurz Gasfeder lang Sitzbreite Fußkreuz Gesamttiefe Sitztiefe (nach DIN, im Lordosenabstützpunkt) Rückenlehnenhöhe... - Page 14 ûåÇÉêìåÖÉå=áã=wìÖÉ=íÉÅÜåáëÅÜÉê=tÉáíÉêÉåíïáÅâäìåÖ=îçêÄÉÜ~äíÉåK «=páêçå~=aÉåí~ä=póëíÉãë=dãÄe=OMMV péê~ÅÜÉW=ÇÉìíëÅÜ= mêáåíÉÇ=áå=dÉêã~åó a=PRPPKOMNKMNKMOKMN MPKOMMV ûKJkêKW= NNM=URU fãéêáã¨=Éå=^ääÉã~ÖåÉ páêçå~=aÉåí~ä=póëíÉãë=dãÄe SN=VQ=OQM=a=PRPP c~Äêáâëíê~≈É=PN _ÉëíÉääJkêK SQSOR=_ÉåëÜÉáã dÉêã~åó ïïïKëáêçå~KÅçã...
- Page 15 MPKOMMV kÉï=~ë=çÑW== erdl léÉê~íáåÖ=fåëíêìÅíáçåë båÖäáëÜ...
- Page 16 Sirona Dental Systems GmbH Table of contents Operating Instructions HUGO Table of contents Dear Customer, .................... Safety information..................Modifications to the unit ..............Accessories ..................Product overview ..................Operation...................... Height adjustment with manual release ........... Height adjustment with foot release ..........
-
Page 17: Dear Customer
1 Dear Customer, Operating Instructions HUGO Dear Customer, Thank you for purchasing your HUGO working stool from Sirona. The technical documentation supplied is also part of the product. Always keep this documentation within reach. These Operating Instructions show the various models of the working stool. -
Page 18: Safety Information
The user assumes the risk of using non-approved accessories. Accessories In order to guarantee product safety, this product may be operated only with original Sirona accessories or third-party accessories expressly approved by Sirona. The user assumes the risk of using non-approved accessories. 61 94 240 D3533 D3533.201.01.02.02 03.2009... -
Page 19: Product Overview

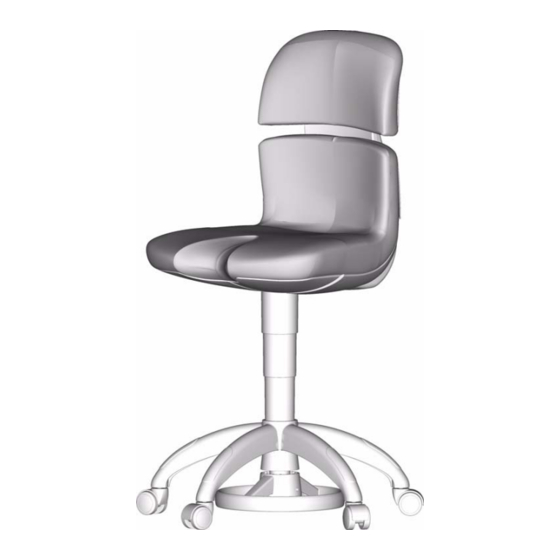

Sirona Dental Systems GmbH 3 Product overview Operating Instructions HUGO Product overview "Manual Plus" model Height adjustment with manual release and foot ring "Manual" model Height adjustment with manual release "Manual Freehand" model Height adjustment with foot release 61 94 240 D3533... -
Page 20: Operation
4 Operation Sirona Dental Systems GmbH Height adjustment with manual release Operating Instructions HUGO Operation Height adjustment with manual release The operating lever for manual release is located to the left underneath the seat. ● Raising Take the weight of your body off of the seat as much as possible and pull the operating lever upward. -
Page 21: Backrest
Sirona Dental Systems GmbH 4 Operation Operating Instructions HUGO Backrest Backrest To adjust the backrest, simply lean back. NOTICE No operating lever NOTICE Backrest not adjustable! It is not possible to adjust the height or depth of the backrest. Seat tilt The front edge of the working stool's seat can be lowered. -
Page 22: Care And Cleaning
Care and cleaning Care and cleaning agents CAUTION Approved Care and cleaning agents Use only care and cleaning agents which have been approved by Sirona! A continuously updated list of approved agents can be downloaded from the Internet at: "www.sirona.com"... -
Page 23: Technical Data
Sirona Dental Systems GmbH 6 Technical data Operating Instructions HUGO Technical data Dimensions in Seat height (acc. to DIN, loaded) Pneumatic spring, short 405-540 Pneumatic spring, long 505-645 Total height (in lowest position, unloaded) Pneumatic spring, short Pneumatic spring, long... - Page 24 tÉ=êÉëÉêîÉ=íÜÉ=êáÖÜí=íç=ã~âÉ=~åó=~äíÉê~íáçåë=ïÜáÅÜ=ã~ó=ÄÉ=êÉèìáêÉÇ=ÇìÉ=íç=íÉÅÜåáÅ~ä=áãéêçîÉãÉåíëK «=páêçå~=aÉåí~ä=póëíÉãë=dãÄe=OMMV péê~ÅÜÉW==ÉåÖäáëÅÜ= mêáåíÉÇ=áå=dÉêã~åó aPRPPKOMNKMNKMOKMO MPKOMMV ûKJkêKW= NNM=URU páêçå~=aÉåí~ä=póëíÉãë=dãÄe áå=íÜÉ=rp^W SN=VQ=OQM=aPRPP c~Äêáâëíê~≈É=PN páêçå~=aÉåí~ä=póëíÉãë=ii` lêÇÉê=kç SQSOR=_ÉåëÜÉáã QUPR=páêçå~=aêáîÉI=pìáíÉ=NMM dÉêã~åó `Ü~êäçííÉI=k`=OUOTP ïïïKëáêçå~KÅçã...
- Page 25 MPKOMMV kçìîÉ~ì=ÇÉéìáëW== erdl kçíáÅÉ=ÇÛìíáäáë~íáçå cê~å´~áë...
- Page 26 Sirona Dental Systems GmbH Table des matières Notice d’utilisation HUGO Table des matières Cher client, ....................Consignes de sécurité .................. Modifications de l’appareil ..............Accessoires ..................Vue d’ensemble du produit................Manipulation ....................Réglage en hauteur avec commande manuelle ....... Réglage en hauteur avec commande au pied .........
-
Page 27: Cher Client
1 Cher client, Notice d’utilisation HUGO Cher client, Nous vous remercions de l’achat de votre siège de travail HUGO de Sirona. Ce produit vous est livré avec la documentation technique. Gardez ces documents toujours à portée de main. Cette notice d’utilisation présente les différentes versions du siège de travail. -
Page 28: Consignes De Sécurité
Pour des raisons de sécurité, ce produit doit être exclusivement utilisé avec les accessoires originaux de Sirona ou les accessoires de fabrication étrangère autorisés par Sirona. L’utilisateur assumera tous les risques dus à l’utilisation d’accessoires non autorisés. Accessoires Pour garantir la sécurité... -
Page 29: Vue D'ensemble Du Produit
Sirona Dental Systems GmbH 3 Vue d’ensemble du produit Notice d’utilisation HUGO Vue d’ensemble du produit Modèle "Manual Plus" Réglage en hauteur avec commande manuelle et repose-pieds annulaire Modèle "Manual" Réglage en hauteur avec commande manuelle Modèle „Manual Freehand“ Réglage en hauteur avec commande au pied 61 94 240 D3533 D3533.201.01.02.03 03.2009... -
Page 30: Manipulation
4 Manipulation Sirona Dental Systems GmbH Réglage en hauteur avec commande manuelle Notice d’utilisation HUGO Manipulation Réglage en hauteur avec commande manuelle Le levier de commande du déclenchement manuel se trouve à gauche sous l’assise ● Remonter l’assise Soulager l’assise du poids du corps et tirer le levier de commande vers le haut. -
Page 31: Dossier
Sirona Dental Systems GmbH 4 Manipulation Notice d’utilisation HUGO Dossier Dossier Le réglage du dossier s’effectue en s’adossant au dossier. REMARQUE Pas de levier de commande REMARQUE Le dossier n’est pas réglable ! Un réglage en hauteur ou en profondeur du dossier n’est pas pos- sible. -
Page 32: Entretien Et Nettoyage
● Coussins Utilisez exclusivement des produits de nettoyage et d'entretien agréés par Sirona, voir "Produits d'entretien et de nettoyage" ! ● Résistance aux médicaments En raison de leur haute concentration et des principes actifs utilisés, nombre de médicaments peuvent attaquer, décaper ou décolorer les... -
Page 33: Caractéristiques Techniques
Sirona Dental Systems GmbH 6 Caractéristiques techniques Notice d’utilisation HUGO Caractéristiques techniques Dimensions en Hauteur d’assise (selon DIN, sous charge) Vérin pneumatique court 405-540 Vérin pneumatique long 505-645 Hauteur totale (en position la plus basse, sans charge) Vérin pneumatique court Vérin pneumatique long... - Page 34 pçìë=ê¨ëÉêîÉ=ÇÉ=ãçÇáÑáÅ~íáçåë=ÇìÉë=~ì=éêçÖê≠ë=íÉÅÜåáèìÉK «=páêçå~=aÉåí~ä=póëíÉãë=dãÄe=OMMV péê~ÅÜÉW==Ñê~åò∏ëáëÅÜ= mêáåíÉÇ=áå=dÉêã~åó aPRPPKOMNKMNKMOKMP MPKOMMV ûKJkêKW= NNM=URU fãéêáã¨=Éå=^ääÉã~ÖåÉ páêçå~=aÉåí~ä=póëíÉãë=dãÄe SN=VQ=OQM=aPRPP c~Äêáâëíê~≈É=PN kçK=ÇÉ=ÅÇÉK SQSOR=_ÉåëÜÉáã dÉêã~åó ïïïKëáêçå~KÅçã...
- Page 35 MPKOMMV kìÉîç=~=é~êíáê=ÇÉW= erdl fåëíêìÅÅáçåÉë=ÇÉ=ìëç bëé~¥çä...
- Page 36 Sirona Dental Systems GmbH Índice Instrucciones de uso HUGO Índice Estimado cliente: ..................Notas sobre seguridad ................. Modificaciones en el equipo ............. Accesorios ..................Gama de productos ..................Manejo......................Regulación de la altura con accionamiento manual ......Regulación de la altura con accionamiento de pie ......
-
Page 37: Estimado Cliente
1 Estimado cliente: Instrucciones de uso HUGO Estimado cliente: Le agradecemos la compra de la silla de trabajo HUGO de Sirona. A este producto también corresponde la documentación técnica incluida en el volumen de suministro. Guarde esta documentación siempre al alcance de la mano. -
Page 38: Notas Sobre Seguridad
Por la seguridad del producto, este equipo sólo debe ser utilizado con accesorios originales de Sirona o con accesorios de otros fabricantes que hayan sido autorizados por Sirona. El usuario se responsabiliza de las consecuencias en caso de usar accesorios no autorizados. -
Page 39: Gama De Productos
Sirona Dental Systems GmbH 3 Gama de productos Instrucciones de uso HUGO Gama de productos Modelo "Manual Plus" Altura regulable con mando manual y reposapiés anular Modelo "Manual" Altura regulable con mando manual Modelo "Manual Freehand" Regulación de la altura con accionamiento de pie 61 94 240 D3533 D3533.201.01.02.04 03.2009... -
Page 40: Manejo
4 Manejo Sirona Dental Systems GmbH Regulación de la altura con accionamiento manual Instrucciones de uso HUGO Manejo Regulación de la altura con accionamiento manual La palanca de mando para el accionamiento manual se encuentra a la izquierda debajo del asiento. -
Page 41: Respaldo
Sirona Dental Systems GmbH 4 Manejo Instrucciones de uso HUGO Respaldo Respaldo El respaldo se regula simplemente reclinándose. NOTA Sin palanca de mando NOTA ¡Respaldo no regulable! No es posible regular la altura o la profundidad del respaldo. Inclinación del asiento La parte delantera del asiento de la silla de trabajo es abatible. -
Page 42: Limpieza Y Conservación
● Acolchado ¡Use sólo los productos de limpieza y conservación del acolchado autorizados por Sirona!, ver "Productos de limpieza y conservación". ● Resistencia a medicamentos Debido a su alta concentración y a los agentes activos empleados, muchos medicamentos pueden atacar, corroer, decolorar o desteñir las superficies. -
Page 43: Características Técnicas
Sirona Dental Systems GmbH 6 Características técnicas Instrucciones de uso HUGO Características técnicas Medidas en mm Altura del asiento (según DIN, con carga) Resorte neumático corto 405-540 Resorte neumático largo 505-645 Altura total (en la posición más baja, sin carga) Resorte neumático corto... - Page 44 oÉëÉêî~Ççë=äçë=ÇÉêÉÅÜçë=ÇÉ=ãçÇáÑáÅ~Åáμå=Éå=îáêíìÇ=ÇÉä=éêçÖêÉëç=í¨ÅåáÅçK «=páêçå~=aÉåí~ä=póëíÉãë=dãÄe=OMMV péê~ÅÜÉW==ëé~åáëÅÜ mêáåíÉÇ=áå=dÉêã~åó aPRPPKOMNKMNKMOKMQ MPKOMMV ûKJkêKW= NNM=URU páêçå~=aÉåí~ä=póëíÉãë=dãÄe SN=VQ=OQM=aPRPP c~Äêáâëíê~≈É=PN kç=ÇÉ=éÉÇáÇç SQSOR=_ÉåëÜÉáã dÉêã~åó ïïïKëáêçå~KÅçã...
