Leonardo Datalogger
IT
Manuale utente
EN
User manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Leonardo and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Western Leonardo

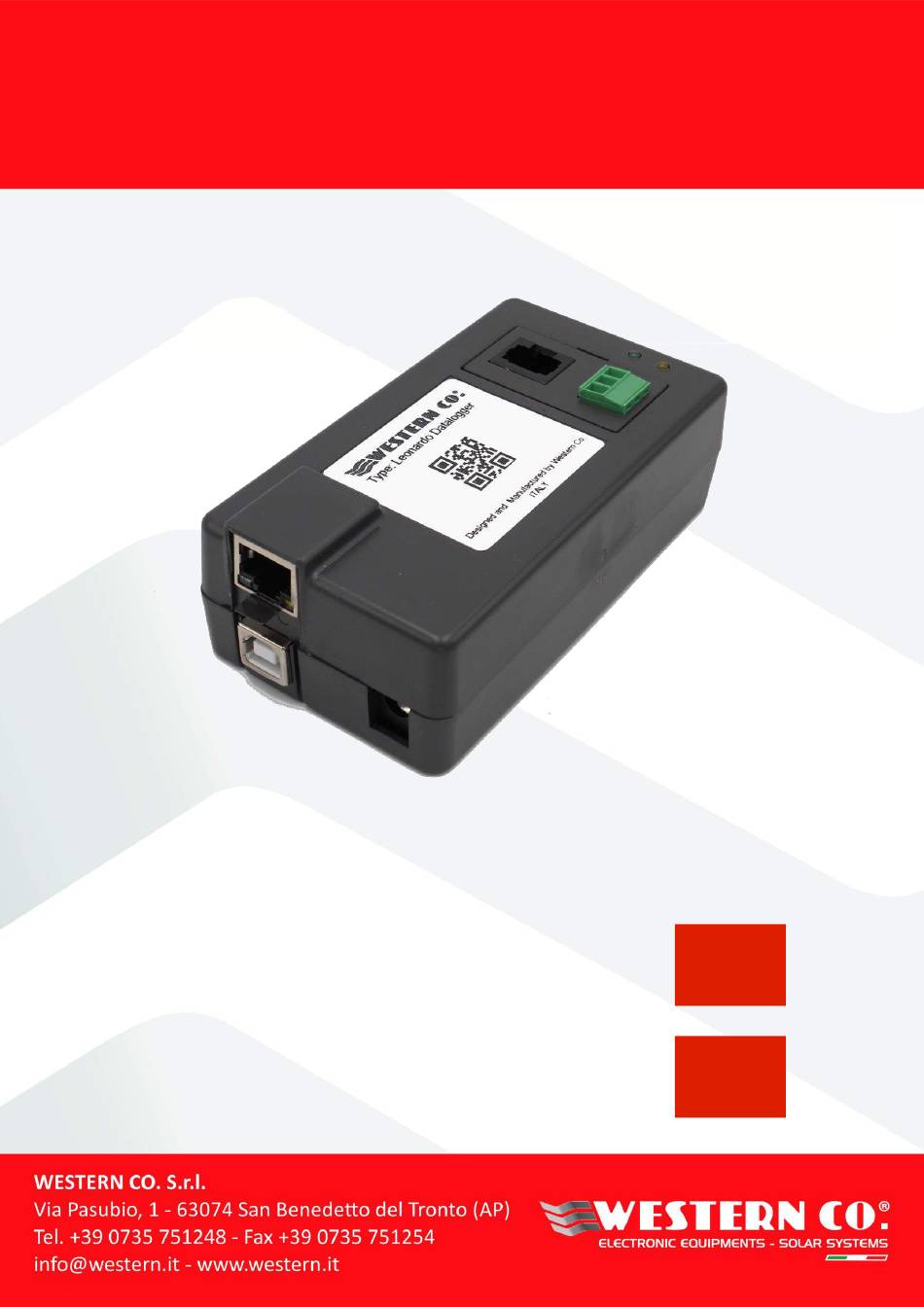

  • Page 1 Leonardo Datalogger Manuale utente User manual...

  • Page 3: Manuale Utente

    Descrizione Generale: • Memoria SD interna per Il Leonardo Datalogger è un sistema di monitoraggio per inverter con back-up dati produzione da fotovoltaico ed accumulo della serie Leonardo. Il Leonardo Datalogger si connette ad internet attraverso una connessione cablata Ethernet ed invia i dati acquisiti ad un server remoto (WCloud), •...
  • Page 4 LEONARDO DATALOGGER Manuale utente Installazione del Leonardo Datalogger Effettuare i collegamenti elettrici del Leonardo Datalogger con inverter Leonardo spento, seguendo strettamente il seguente ordine: Collegare la connessione seriale del Leonardo Datalogger, tramite cavo patch in dotazione, sulla porta monitoraggio dell'inverter Leonardo, contraddistinta dal colore NERO;...
  • Page 5 Manuale utente Connessione seriale regolatori di carica aggiuntivi Gli inverter della serie Leonardo System accettano la possibilità di ampliare la capacità di produzione fotovoltaica, attraverso l'installazione di regolatori di carica esterni collegati allo stesso banco batterie dell'inverter. Di solito tali regolatori sono della tipologia WRM30, la produzione fotovoltaica dei regolatori di carica WRM30 esterni all'inverter può...
  • Page 6 TASTO RESET INVERTER Fig.3 connessione seriale inverter Connessione Internet del Datalogger Il Leonardo Datalogger prevede una connessione INTERNET attraverso la connessione cablata di tipo ETHERNET ad un router per accesso alla rete. CAVO ETHERNET CONNESSIONE INTERNET CAVO UTP CAT.5E o Superiore Fig.4 connessione internet...
  • Page 7 Il Leonardo Datalogger necessita che il RUOTER di accesso ad internet abbia abilitato il servizio DHCP di assegnazione automatica degli indirizzi IP, qualora tale servizio non fosse abilitato è possibile impostare un indirizzo IP statico sul Leonardo Datalogger, attraverso l'apposito software di aggiornamento e configurazione.
  • Page 8 Fig.6 alimentazione AC da rete Segnalazioni del Leonardo Datalogger Una volta effettuata l'installazione del Leonardo Datalogger, come da paragrafo precedente, è possibile verificare lo stato di funzionamento del sistema attraverso i LED di indicazione di funzionamento presenti sul contenitore dell'apparecchio.
  • Page 9 Registrazione impianto tramite APP LEONARDO MONITOR e KEY di attivazione Se l'installazione del Leonardo Datalogger è andata a buon fine e le segnalazioni dei LED STAUS indicano un regolare funzionamento della connessione internet e seriale inverter, è possibile registrare il proprio impianto attraverso le applicazioni APP per dispositivi mobili, denominate LEONARDO MONITOR, disponibili per i vari produttori di sistemi operativi, come Android, Apple, etc..
  • Page 10 Manuale utente Visualizzazione su APP LEONARDO MONITOR Leonardo Monitor è l'applicazione dedicata al monitoraggio remoto dei prodotti della serie Leonardo, nella schermata Home, gli installatori o i proprietari di più impianti possono facilmente selezionare i diversi siti e confrontare a colpo d'occhio i principali dati di funzionamento per un rapido controllo e visualizzazione di tutte le installazioni effettuate.
  • Page 11 LEONARDO DATALOGGER Manuale utente Fig.11 Schermata Dati Storici - Energy Per maggiori informazioni sull'APP Leonardo Monitor si rimanda alla presentazione della stessa sugli STORE dedicati al download per lo specifico dispositivo, oppure al sito www.leonardosystem.com. Visualizzazione su portale WEB Per la visualizzazione via WEB, dedicata al monitoraggio remoto più tecnico e dettagliato, sia per utenti finali e che installatori di più...

  • Page 12: Aggiornamento Firmware

    - scompattare l'archivio in una cartella nota del disco (es. C:\Leonardo); - verificare che in Windows sia presente la versione di .NET Framework 4.5 ; - collegare il Leonardo Datalogger al PC (Fig. 13) tramite cavo USB ed eventualmente caricare i relativi drivers dalla cartella C:\Leonardo\drivers ;...
  • Page 13 Manuale utente Aggiornamento Inverter per compatibilità con Leonardo Datalogger Tutti gli inverter della serie Leonardo System a partire dal seriale 150555 014110 0001, (produzione settembre 2015) sono già predisposti per l’installazione del Leonardo Datalogger. E' comunque possibile installare il Leonardo Datalogger su di un inverter di produzione antecedente, attraverso l'installazione del cavo/kit di aggiornamento che rende l'inverter Leonardo System compatibile al funzionamento con il monitoraggio.

  • Page 14: Caratteristiche Meccaniche

    Spegnere l’inverter eseguendo la procedura di spegnimento come da manuale. 1. Il primo passo consiste nel rimuovere il coperchio plastico frontale dell'inverter Leonardo System. Tale coperchio è fissato tramite 4 rivetti ai lati del carter metallico. La rimozione dei rivetti può essere effettuata con un trapano e punta da 4mm.

  • Page 15: Caratteristiche Elettriche

    Il prodotto difettoso dovrà essere rispedito alla Western CO. srl o a società delegata dalla Western CO. srl a fare assistenza sul prodotto, a spese del cliente, assieme ad una copia della fattura di vendita, sia per la riparazione che la sostituzione garantita.

  • Page 17: General Features

    • USB power supply General features: Leonardo datalogger is a monitoring system for Leonardo series inverter. The datalogger connects to the Internet through a wired Ethernet connection and it sends data to a remote server (WCloud), making them available for viewing on mobile devices such as smartphones and tablets, or workstations, such as PC or Laptop.
  • Page 18 Pic.1 Installation Scheme 6- Do the switching on of the Leonardo inverter, as per specific manual; 7- check the internet connection to the WCLOUD server, by turning on the green LED light on the Leonardo Datalogger 8- check the inverter serial communication, if the the yellow LED light on the Leonardo Datalogger is on;...
  • Page 19 User manual Serial Connection of the External Charge Controllers The inverters of the Leonardo System series accept the possibility of expanding the capacity of photovoltaic production, through the installation of external charge controllers, connected to the same inverter battery bank.
  • Page 20 CAT.5e 4x2x24/7 AWG RESET KEY INVERTER Internet Connection of the Datalogger The Leonardo Datalogger provides an INTERNET connection through a wired ETHERNET connection to a router for the access to the web. ETHERNET CABLE INTERNET CONNECTION UTP CAT.5E CABLE or Higher Level Fig.4 Connection to the Web...
  • Page 21 The Leonardo Datalogger requires that the RUOTER for internet access has enabled the DHCP service to automatically assign IP addresses. If this service is not enabled, it is possible to set a static IP address on the Leonardo Datalogger, through the appropriate updating and configuration software.
  • Page 22 Reports from the Leonardo Datalogger Once the Leonardo Datalogger has been installed, as indicated in the previous paragraph, it is possible to check the operating status of the system through the LEDs indicating the functioning of the system, present on the Datalogger box.
  • Page 23 System Registration via “LEONARDO MONITOR APP” and Activation KEY If the installation of the Leonardo Datalogger has been successful and the indications of the STATUS LEDs indicate a regular operation of the internet and serial inverter connection, it is possible to register your system through the APP applications for mobile devices, called LEONARDO MONITOR, available for various manufacturers of operating systems, such as Android, Apple, etc.
  • Page 24 Display on the LEONARDO MONITOR APP Leonardo Monitor is the application dedicated to the remote monitoring of the Leonardo series products, on the Home screen. Installers or owners of one or multiple systems can easily select the different sites and compare at a glance the main operating data for a quick check and displaying of all the installations.
  • Page 25 User manual Pic.11 Historical Data Screen - Energy For more information on the Leonardo Monitor APP, please refer to the presentation on the STORE, dedicated to the download for the specific device, or at www.leonardosystem.com. Displaying on the WEB Portal For WEB displaying, dedicated to the most technical and detailed remote monitoring, both for end users and for installers of several systems, the access via WEB of the data acquired from each individual system is available.

  • Page 26: Firmware Update

    - verify that the version of .NET Framework 4.5 is present on Windows; - connect the Leonardo Datalogger to PC (Pic.13), via USB cable, and (whether needed) load the related drivers from the C: \ Leonardo \ drivers folder ;...
  • Page 27 User manual Inverter Update for Compatibility with the Leonardo Datalogger All the inverters of the Leonardo System series, starting from serial 150555 014110 0001 (produced in September 2015), are already prepared for the installation of the Leonardo Datalogger. However, it is possible to install the Leonardo Datalogger on a previous production inverter, through the installation of the upgrade cable / kit, which makes the Leonardo System inverter compatible with monitoring operation.

  • Page 28: Mechanical Characteristics

    Turn off the inverter by performing the shutdown procedure as per manual. 1. The first step consists on removing the front plastic cover of the Leonardo System inverter. This cover is fixed by 4 rivets on the sides of the metal casing. The rivets can be removed with a drill and 4mm drill bit.

  • Page 29: Electrical Characteristics

    The defective product must be returned to Western CO. srl or to a company delegated by Western CO. srl to provide assistance on the product, at the expense of the customer, together with a copy of the sales invoice, both for repair and guaranteed replacement.
  • Page 31 Questo documento è di proprietà di WESTERN CO. Srl - Tutti i diritti sono riservati - La riproduzione e l'uso delle informazioni contenute nel presente documento sono vietati senza il consenso scritto di WESTERN CO. Srl. This document is the property of WESTERN CO. Srl - All rights are reserved - Reproduction and use of information contained within this document is forbidden without the written consent of WESTERN CO.
