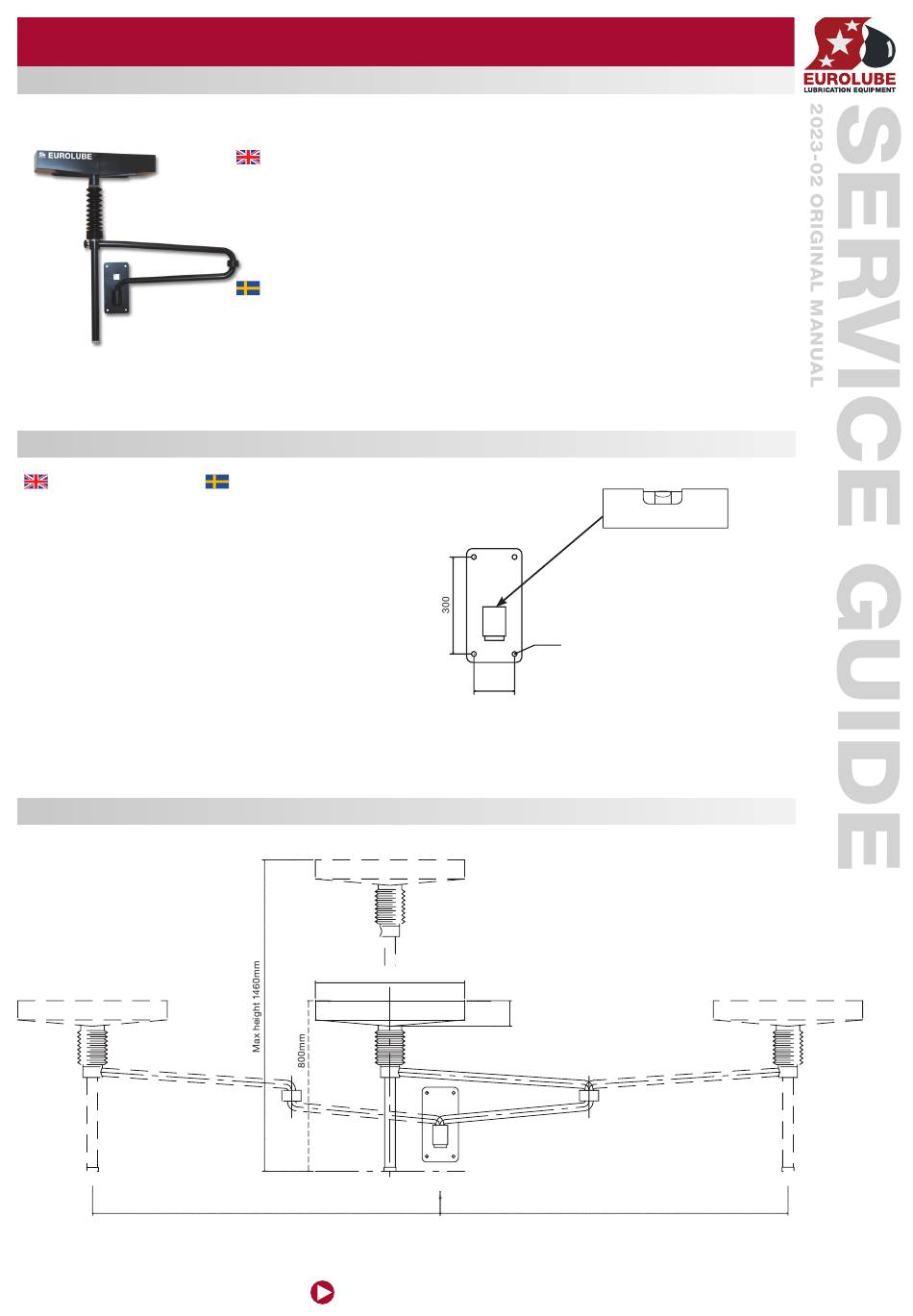

Eurolube 16795 Quick Start Manual

WASTE OIL SWING ARM / SVÄNGARM FÖR SPILLOLJA
PART NO 16795 / ART.NR. 16795
INSTALLATION / MONTAGE
Mount the Waste oil swing arm on
the wall, fixing the wall bracket by
its four holes. See hole mounting
pattern. Mount it horizontal, check
with a spirit level or similar on the
bearing upper straight surface.
Connect the waste oil hose or tube
to the 1 1/2" BSP (F) outlet.
TECHNICAL DATA / TEKNISKA DATA
General
Thank you for choosing a high quality product from Eurolube Equipment, Sweden. The Waste Oil swing arm is con-
ceived to be mounted on the wall in pits for the collection of waste oil from all types of vehicles. The large collector
bowl (approx. 18 litres) is adjustable in height and has strong swivel joints. The flow rate is independent of the bowl
height. Connection thread: G 1 1/2" (f). Please refer to the sales catalogue for details on accessories, or visit our
website, www.eurolube.com.
WARNING!
Do NOT use with aggressive or flammable fluids. We decline responsibilty for malfunctions or danger
resulting from misuse. Read these instructions carefully before installation, operation or service.
Allmänt
Tack för att ni valde en kvalitetsprodukt utvecklad och tillverkad av Eurolube Equipment. Denna uppsamlingsskål
för spillolja monteras lämpligast på väggen i smörjgropar för mottagning av spillolja från alla typer av fordon. Den
stora skålen (ca 18 liter) är justerbar i höjdled och har robusta leder. Avrinningshastigheten är oberoende av skålens
höjd. Anslutningsgänga: G1 1/2" inv. För detaljerad information hänvisar vi till vår kompletta produktkatalog eller vår
hemsida www.eurolube.com.
VARNING! Får ej användas för aggressiva eller explosiva vätskor. VI frånsäger oss allt ansvar för felaktigheter och
olyckor som inträffar på grund av felaktig montering eller användning. Läs dessa instruktioner före installation och
service.
Montera uppsamlingsskålen på
väggen med hjälp av de fyra hålen
i väggfästet. Se hålbilden. Montera
horisontellt, kontrollera med vat-
tenpass el. dyl. på lagerdelens övre
raka yta.
Anslut röret eller slangen till
spilloljeledningen med 1 1/2" BSP
(F)-gängan.
700x250 Volume 18,5L
Max swing 1630mm
www.eurolube.com
4x Ø15mm
125
Max swing 1630mm
1
1468906 EUROLUBE EQUIPMENT AB
