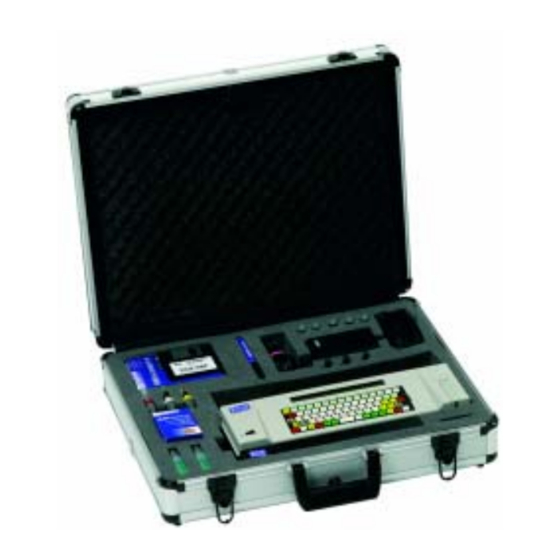

Summary of Contents for Partex MK1

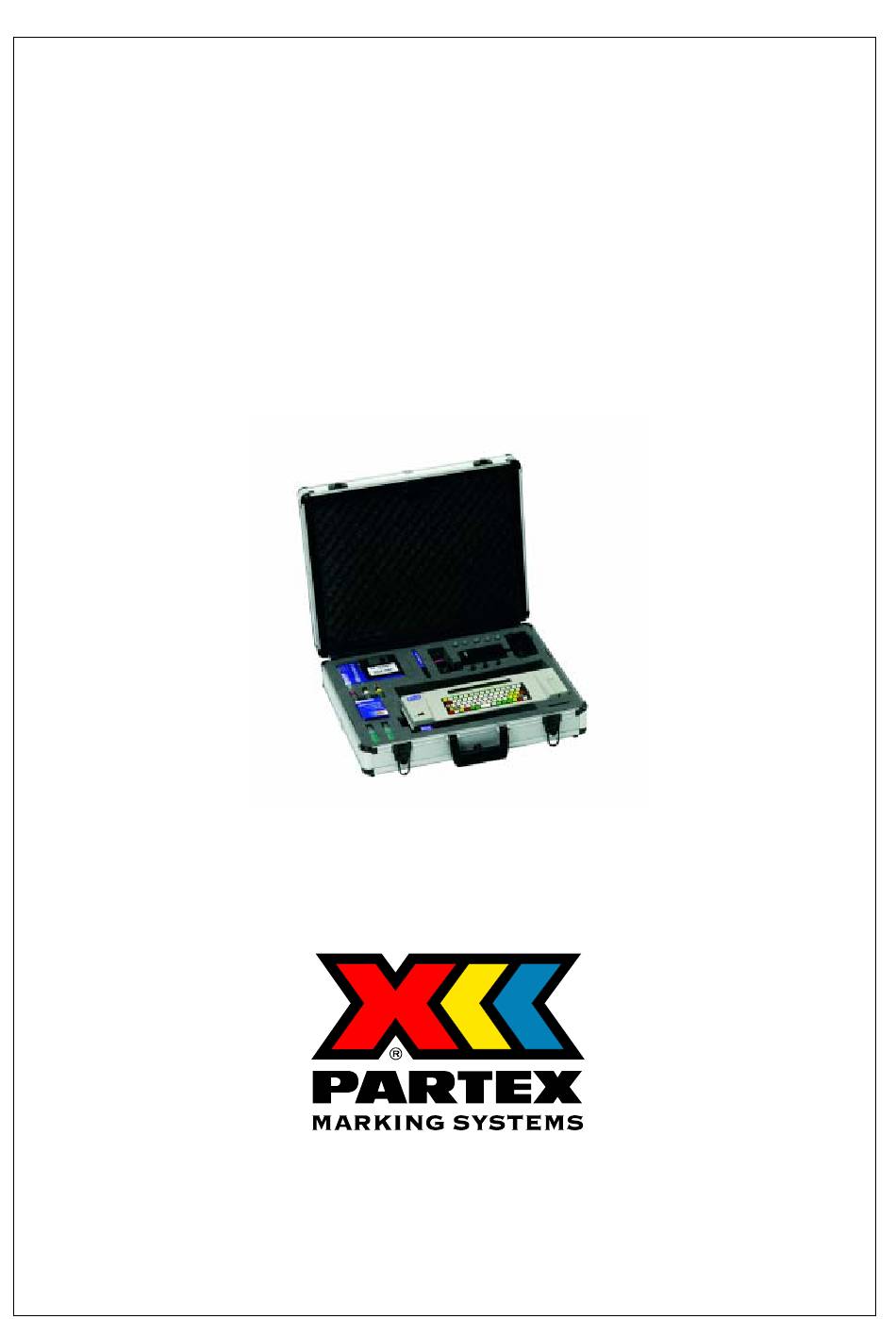

- Page 1 MINIPLOTTER QUICK START - Svenska – - English - (2004-10-08)
-
Page 2: Table Of Contents
Doc: MK1-M-04-01 Quick Start Sidan/ Page: INDEX SVENSKA ....................3 KOMMA IGÅNG:......................4 TANGENTBORD:......................6 PENNOR: ........................7 FIXTURER ........................9 ENGLISH ....................10 QUICK START: ......................11 KEYBOARD: ....................... 13 PLOTTER PEN: ......................14 FIXTURS........................16... -
Page 3: Svenska
Doc: MK1-M-04-01 Quick Start Sidan/ Page: SVENSKA... -
Page 4: Komma Igång
MK1-M-04-01 Quick Start Sidan/ Page: KOMMA IGÅNG: Viktigt: Programkassetten måste vara monterad! Slå på: Slå på MK1 med on/off. brytaren. Aktivering Maskinen startas sedan med START CHECK eller Enter START ENTER CHEC K tangenten Plotterarmen ställer sig nu i startläge Nu kan du välja märktyp med hjälp av de gula piltangenterna (upp och ner) - Page 5 Doc: MK1-M-04-01 Quick Start Sidan/ Page: Mode: 1 single 2 repeat 3 sequence Nu ska vi välja hur vi vill att utskriften ska vara. Vi väljer exempelvis 1 Single 1 Single Plottern skriver ett märke och stannar sedan och väntar på...
-
Page 6: Tangentbord
Quick Start Sidan/ Page: TANGENTBORD: Köra plottern mot WinSign Tryck på FUNCT 3 och START CHECK samtidigt för att sätta MK1:an i ”PLOT MODE”. Nu är plottern redo för FUNCT att ta emot information från datorn. START CHEC K Speciell datakabel krävs och mjukvaran Winsign Kalibrera plottern Tryck på... -
Page 7: Pennor
Doc: MK1-M-04-01 Quick Start Sidan/ Page: PENNOR: När pennorna har försetts med en bläckpatron är det viktigt att man sätter tillbaka pennan i sin kork för att spetsen inte ska torka. Det etsande bläcket torkar snabbt och 30 sekunder kan vara tillräckligt för att spetsen ska börja torka. - Page 8 Doc: MK1-M-04-01 Quick Start Sidan/ Page: Pennor Artikel.nr Info MK1-PEN-018 Plotterpenna 0,18 mm (RÖD) MK1-PEN-025 Plotterpenna 0,25 mm (VIT) MK1-PEN-035 Plotterpenna 0,35 mm (GUL) MK1-PEN-050 Plotterpenna 0,50 mm (BRUN) MK1-PEN-070 Plotterpenna 0,70 mm (BLÅ) MK1-PEN-100 Plotterpenna 1,00 mm (ORANGE) Bläck Artikel.nr...
-
Page 9: Fixturer
Doc: MK1-M-04-01 Quick Start Sidan/ Page: FIXTURER Profilremsan ska alltid Den andra änden på profilremsan monteras så att den ligger ska alltid passas in mot ett av de kant i kant på vänstersidan ritsade strecken. J2347-1 | J2347-2 | J2347-3 | J2347-4 | J2347-5 | J2347-6 | J2347-7... -
Page 10: English
Doc: MK1-M-04-01 Quick Start Sidan/ Page: ENGLISH... -
Page 11: Quick Start
Doc: MK1-M-04-01 Quick Start Sidan/ Page: QUICK START: Important: The Program cassette must be inserted in the plotter!!!!! Turn on the plotter by using the on/off switch. Activating Press on the START CHECK or the Enter button to start the... - Page 12 Doc: MK1-M-04-01 Quick Start Sidan/ Page: Mode: 1 single 2 repeat 3 sequence Now we should decide how we want the print out to be. We choose the 1 Single option 1 Single The plotter prints one marker and the stops. It then waits for you to type in the information on the next marker.
-
Page 13: Keyboard
MK1-M-04-01 Quick Start Sidan/ Page: KEYBOARD: MK1 and Winsign To put the MK1 in ”PLOT MODE” press down FUNCT 3 and START CHECK at the same time. Now the plotter is ready to receive information from your PC. FUNCT START... -
Page 14: Plotter Pen
Doc: MK1-M-04-01 Quick Start Sidan/ Page: PLOTTER PEN: When the pen has been loaded with an ink cartridge it’s very important that you put the pen back into its hat before the tip of the pen dries. Etching ink dries fast and 30 seconds can be enough for the tip of the pen to start drying Dry of the ink of the pen tip before you put it back into the pen hat. - Page 15 Doc: MK1-M-04-01 Quick Start Sidan/ Page: Artikel.no Info MK1-PEN-018 Plotter pen 0,18 mm (RED) MK1-PEN-025 Plotter pen 0,25 mm (WHITE) MK1-PEN-035 Plotter pen 0,35 mm (YELLOW) MK1-PEN-050 Plotter pen 0,50 mm (BROWN) MK1-PEN-070 Plotter pen 0,70 mm (BLUE) MK1-PEN-100 Plotter pen 1,00 mm (ORANGE) Artikel.no...
-
Page 16: Fixturs
Doc: MK1-M-04-01 Quick Start Sidan/ Page: FIXTURS The strips should always be The other end should be adjusted mounted so that it is no space so that its lines up with one of between the start position on the the guide lines on the right side fixture and the left end of the strip of the fixture.
