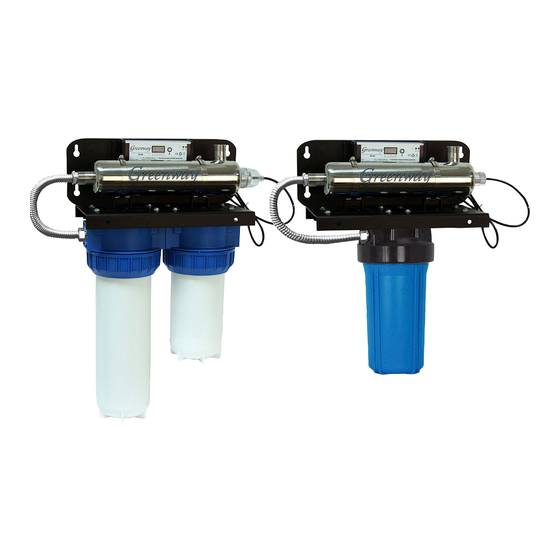

- Page 1 ADVANCE Whole Home Ultraviolet (UV) Rack System This manual covers the following UV Rack System Models: GUVR10S | GAUVR10S | GAUVR10H | GUVR10-20S | GAUVR10-20S | GAUVR10-20H Installation Instructions & Owner’s Manual...
- Page 2 Table of Contents: Safety Instructions Page Product Overview Page Installation Instructions Page Operating Instructions Page Service and Maintenance Page Troubleshooting Guide Page Warranty Page Your Water Test Hardness _______________ Iron _______________ _______________ number *Nitrates _______________ Manganese _______________ Sulphur _______________ yes/no Total Dissolved Solids ________________________ Greenway Whole Home Water Filtration Systems are precision built, high quality products.
- Page 3 Congratulations on purchasing a Greenway ® UV Water Treatment System. You have taken the first step in ensuring your water is safe for yourself and your family. This system has been deigned to disinfect your water source using UV technology, which has been proven to kill bacteria and viruses including E.
- Page 4 2. P roduct verview The Greenway® Whole Home Ultraviolet (UV) Treatment System has been engineered to rigid standards, and has been quality inspected at the factory prior to packaging. Please review this manual in its entirety for a detailed system explanation, and ensure that the following components accompany this system: UV Lamp &...
- Page 5 If the test results indicate that: (1) any of the above contaminant levels are being exceeded, or (2) any prevailing drinking water health standards are not being met, additional pretreatment facilities must be installed that will eliminate all contaminants, which pose health risks. 2.2 a bout ystem Specifications GUVR10S GAUVR10S GAUVR10H GUVR10-20S GAUVR10-20S GAUVR10-20H Rated Service Flow 7.5G PM (28 LPM)7...
- Page 6 3. Instalation Instructions 3.1 a & F ccessibility rientation ittings Always mount the UV rack in a location that provides ample space for accessing the UV lamps. Service may require removing the UV lamp and quartz tube. A minimum of 18”, (45 cm) of clear space should be provided on either the left or right side of the unit based on the direction of installation of the UV lamp.
- Page 7 3.3 In-House Water Distribution System Disinfection The following procedure is recommended for non-municipally supplied water installations of the UV rack system. For systems installed on a municipal water system, plumbing system disinfection (yet suggested) is at the discretion of the user. It is highly recommended that the entire household water system, between the UV rack and your taps and water outlets, be disinfected before system start up in order to destroy any residual contamination.
- Page 8 4. Operating Instructions 4.1 i nitial uP and tart rocedure The UV rack system has been designed to be installed on the cold water line only. NOTE: The UV System should remain on continuously to ensure protection of your water system. During normal operation of the system, the green power LED will be illuminated.
- Page 9 5.1 uv l nstallation and ePlacement WARNING: The UV lamp heats up after continuous use and can burn your skin if touched. Allow UV lamp to cool for at least 5 minutes before removing. CAUTION: Do not operate the UV lamp outside of the reactor. The UV lamp in the unit emits harmful Ultraviolet light that can cause permanent damage to skin and eyes.
- Page 10 To clean any dust build up and/or dirt on the outside of the Quartz Sleeve, use a lint-free cloth with isopropyl alcohol or non-abrasive scale remover. 5.5 r ePlacement omPonents rdering nFormation Without Carbon Filtration With Carbon Filtration GUVR10S GAUVR10S GAUVR10H GUVR10-20S GAUVR10-20S GAUVR10-20H GSF1045PP-5 • •...
- Page 11 Troubleshooting PROBLEM CAUSE SOLUTION Pressure Drop ( More Prefilter is clogged. Replace filter cartridge. Than 40 PSI Loss At 8 GPM) Water sitting in UV rack and heating Run tap for a short time. Warm Output Water up due to infrequent use. Misaligned or cross-threaded ports (inlet or outlet).
- Page 12 Warranty DO NOT RETURN THIS PRODUCT TO THE STORE: Please contact Customer Service at: 1-888-5-WATER-0 Warranty coverage applies to all Greenway® UV Disinfection Systems. Ten-Year Limited Warranty for Greenway® UV Disinfection Chamber Greenway Water Technologies (GWT) warrants the Stainless Steel UV chamber on the product to be free from defects in material and workmanship for a period of ten (10) years from the date of manufacture.
- Page 13 ADVANCE Système de support ultraviolet (UV) pour toute la maison Le présent guide s’applique aux modèles de système de support UV suivants : GUVR10S | GAUVR10S | GAUVR10H | GUVR10-20S | GAUVR10-20S | GAUVR10-20H Guide d’installation et d’utilisation...
- Page 14 Table des matières : Consignes de sécurité Page Présentation du produit Page 14-15 Instructions d’installation Page 16-17 Instructions de fonctionnement Page Entretien et maintenance Page 18-21 Guide de dépannage Page Garantie Page Votre analyse d’eau Dureté _______________ _______________ _______________ nombre *Nitrates _______________ Manganèse...
- Page 15 Nous vous félicitons d’avoir choisi le système de traitement d’eau par UV Greenway ® . Vous avez fait le premier pas pour vous assurer que votre eau sera sécuritaire pour vous et votre famille. Ce système a été conçu pour désinfecter votre source d’approvisionnement en eau à...
- Page 16 2. P résentation du Produit Le système de traitement par UV Greenway® pour toute la maison a été conçu selon des normes strictes et a été soumis à un contrôle de la qualité en usine avant son conditionnement. Veuillez lire ce guide en entier pour obtenir des explications détaillées sur le système. Assurez- vous que les pièces illustrées ci-dessous sont comprises dans l’emballage.
- Page 17 Des options additionnelles de prétraitement doivent être installées pour éliminer les contaminants présentant des risques pour la santé si les résultats indiquent (1) qu’un des taux de contamination ci-dessus est dépassé, ou (2) que des normes d’hygiène en vigueur ne sont pas respectées. 2.2 r enseignements sur votre système Caractéristiques GUVR10S GAUVR10S GAUVR10H GUVR10-20S GAUVR10-20S...
- Page 18 3. Instructions d’installation 3.1 a ccessibilité orientation et raccords Installez toujours le support UV dans un endroit qui offre suffisamment d’espace pour accéder aux lampes à rayonnement UV. Il pourrait être nécessaire de retirer la lampe à rayonnement UV et le manchon en quartz lors de l’entretien. Un espace libre minimum de 45 cm (18 po) doit être prévu à...
- Page 19 3.3 Désinfection du système interne de distribution de l’eau La procédure suivante est recommandée pour l’installation du système de support UV si l’alimentation en eau ne provient pas de la ville. Pour les systèmes installés sur un système d’eau traitée par la ville, la désinfection est à la discrétion de l’utilisateur (quoique suggérée). Avant la mise en marche du système, il est fortement recommandé...
- Page 20 4. Instructions de fonctionnement 4.1 P rocédure de montage et de mise en marche initiale Le système de support UV a été conçu pour être installé sur la conduite d’eau froide uniquement. REMARQUE : Le système UV devrait toujours être en marche pour assurer la protection de votre système d’eau. Lors du fonctionnement normal du système, le voyant lumineux à...
- Page 21 5.1 i nstallation et remPlacement de la lamPe à rayonnement AVERTISSEMENT : La lampe à rayonnement UV devient chaude après une utilisation prolongée et peut causer des brûlures lorsqu’elle est en contact avec la peau. Laissez-la refroidir pendant au moins 5 minutes avant de la retirer. MISE EN GARDE : Ne faites pas fonctionner la lampe à...
- Page 22 Afin de nettoyer toute accumulation de poussière ou de saleté à l’extérieur du manchon en quartz, utilisez un chiffon non pelucheux et de l’alcool isopropylique ou un produit séquestrant non abrasif. 5.5 r enseignements sur les commandes de Pièces de rechange Sans filtre à charbon Avec filtre à charbon GUVR10S GAUVR10S GAUVR10H GUVR10-20S GAUVR10-20S GAUVR10-20H GSF1045PP-5 Filtre à...
- Page 23 Dépannage PROBLÈME CAUSE SOLUTION Chute de pression (supérieure à Le préfiltre est bouché. Remplacez la cartouche filtrante. 40 lb/po² à 8 gal/min) Eau de sortie tiède La température de l’eau contenue dans le support UV Laissez couler l’eau du robinet pendant une s’élève en raison d’une utilisation peu fréquente.
- Page 24 Garantie NE RETOURNEZ PAS CE PRODUIT CHEZ LE DÉTAILLANT : Communiquez avec le service à la clientèle au : 1 888 592-8370 La couverture de la garantie s’applique à tous les systèmes de désinfection UV Greenway®. Garantie limitée de 10 ans pour la chambre de désinfection UV Greenway® Greenway Water Technologies (GWT) garantit que la chambre UV en acier inoxydable du produit sera exempte de défauts de matériel et de main- d’œuvre pour une période de dix (10) ans à...
