Digitales Messgerät DSM 96
Sicherheitshinweise
Betriebsanleitung beachten!
Das beschriebene Gerät darf ausschließlich durch qualifizierte Elektrofachkräfte
gemäß DIN EN 50110-1/-2 sowie IEC 60364 installiert werden. Prüfen Sie vor
Inbetriebnahme das Gerät auf Transportschäden. Bei Beschädigungen darf das
Gerät nicht in Betrieb genommen werden. Halten Sie bei der Verwendung des
Gerätes die geltenden Gesetze, Normen und Bestimmungen ein. Installieren Sie
das Gerät nur in trockenen Räumen. Die Montage des Gerätes darf nicht auf oder
an leicht entzündlichen Materialien erfolgen. Eine nicht bestimmungsgemäße
Nutzung sowie die Nichtbeachtung dieser Anwendungshinweise haben den
Verlust der Gewährleistung bzw. Garantie zur Folge. Das Gerät ist bei sachgemäßer
Anwendung wartungsfrei.
Warnung! Schutz gegen gefährliche Körperströme.
Bei Anwendungen mit hohen Arbeitsspannungen ist auf ausreichend Abstand bzw.
Isolation zu anderen Geräten und auf Berührungsschutz zu achten. Gefährliche
elektrische Spannung kann zu elektrischem Schlag und Verbrennungen führen.
Schalten Sie immer alle verwendeten Spannungsversorgungen für das Gerät ab,
bevor Sie das Gerät montieren, installieren, Störungen beheben oder
Wartungsarbeiten vornehmen.
Achtung!
Auf Schutzmaßnahmen gegen elektrostatische Entladungen (ESD) achten.
Die Geräte dürfen nur fachgerecht entsorgt werden!
Weitere Informationen unter www.mueller-ziegler.de.
Konformität
Dieses Gerät entspricht den Bestimmungen der EMV-Richtlinie 2014/30/EU, der
Niederspannungsrichtlinie 2014/35/EU, sowie der RoHS-Richtlinie 2011/65/EU.
Anwendung

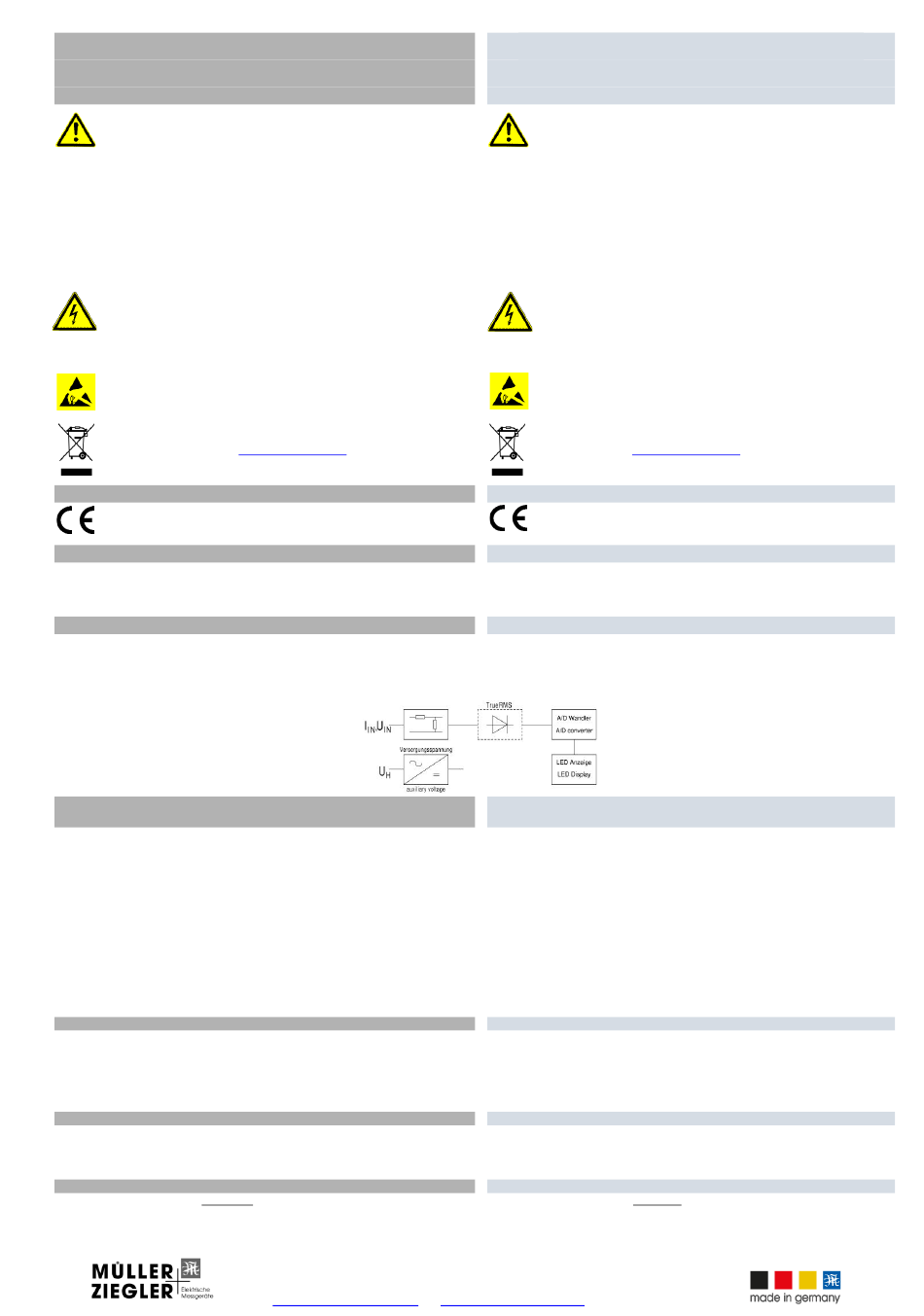

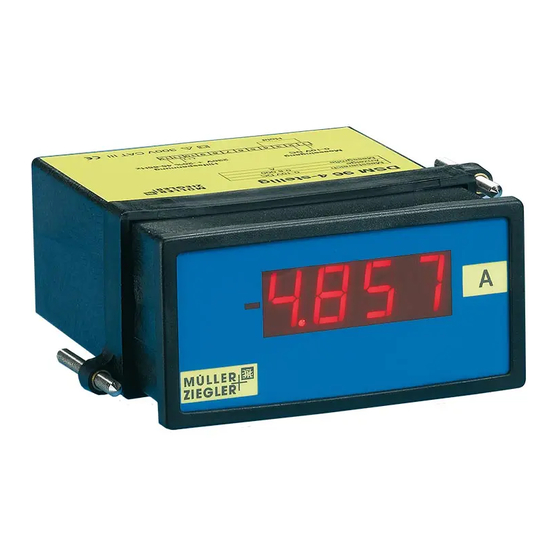

Das digitale Messgerät DSM 96 kann zur Messung bei Gleichstrom, Gleichspannung,
Wechselstrom oder Wechselspannung, sowie zur Anzeige umgeformter, nichtelektrischer
Größen verwendet werden.
Funktion
Die Messgröße gelangt über Vor- und Nebenwiderstände (bei Wechselstrom über einen
TrueRMS-Gleichrichter) zu einem 4-stelligen A/D-Wandler. Die Wandlung geschieht nach
dem "Dual Slope" Prinzip. Die Anzeige erfolgt durch Siebensegment-Niedrigstrom LED-
Anzeigen. Die Nullpunktkorrektur erfolgt automatisch. Dezimalpunkte, Dunkelschaltung der
letzten Stelle, Nullpunkt, sowie der Anzeigebereich lassen sich nach Abnehmen der
Frontscheibe verändern.
Technische Daten
Eingangsdaten
Eingangsgröße Gleichstrom
Wechselspannung, die Wechselgrößen werden als TrueRMS (bis
Scheitelfaktor 4) mit beliebiger Kurvenform im Bereich von DC und
AC 40-1000 Hz gemessen
Genauigkeit +/-0,1 % vom Messwert +/-1 Digit bei Gleichspannung
+/-0,2 % vom Messwert +/-2 Digit bei Gleichstrom
+/-0,2 % vom Messbereich +/-2 Digit bei Wechselstromgrößen
beliebiger Kurvenform, Effektivwert bis Scheitelfaktor 4,
DC, 40-1000 Hz
Messprinzip Dual-Slope-Integration
Messrate ca. 3 Messungen pro Sekunde
Holdfunktion durch Verbinden der Klemmen 1+4
Überlastung Spannung 10-fach, max. 850 V, Strom 10-fach bis 20 mA, darüber
2-fach
Anzeigen
Anzeigen LED-Siebensegment-Niedrigstrom, 13 mm hoch, rot, 4-stellig
Dezimalpunkte einstellbar, frontseitig an DIP-Schalter
Polarität durch Minus (-) Anzeige
Dunkelschaltung der letzten Stelle, frontseitig an DIP-Schalter
Überlauf blinkende Anzeige
Auflösung +/- 9999 Digit
Versorgungsspannung
Standard 230 VAC +/-20 %, 45-65 Hz, 3 VA
Optionen •24 V DC, -15 % bis +25 %, 2,5 W, (EMV DIN EN 61326 Klasse A)
•6-30 VAC+DC oder 36-265 VAC+DC, 2,5 VA, (EMV DIN EN 61326
Klasse A)
Allgemeine Daten
Arbeitstemperatur -15 bis +20 bis +30 bis +55 °C
Lagertemperatur -25 ... +85 °C
Temperatureinfluss < 0,05 % bei 10 K
oder Gleichspannung, Wechselstrom
MÜLLER + ZIEGLER GmbH, Industriestr. 23, D-91710 Gunzenhausen
Tel. +49 (0) 98 31.50 04 0, Fax +49 (0) 98 31.50 04 20
www.mueller-ziegler.de
Digital measuring instrument DSM 96
Safety Informations
Observe instructions!
The device described in these instructions shall only be installed by a qualified
electrician according to both EN 50110-1/-2 and IEC 60364. Before startup,
check the device for any damage that may have occurred during shipping. The
device shall not be put into operation in the event of mechanical damage.
Observe in the use of the device the applicable laws, standards and regulations.
Only install this device in dry rooms. Do not install the devices on or in the
vicinity of easily flammable materials. Improper use and failure to follow these
instructions for use will render the warranty or guarantee null and void. The
device is maintenance-free when used correctly.
Warning! Protection against electric shock.
For applications with high working voltages, take measures to prevent
accidental contact and make sure that there is sufficient distance or insulation
between adjacent devices! High voltage can cause electric shock or burns.
Switch off all power to the device prior to performing any installation, repair or
maintenance work.
Caution!
Be sure to take protective measures against electrostatic discharge (ESD).
The devices must be disposed of a proper manner!
More information at www.mueller-ziegler.de.
Conformity
The device conforms to the requirements of the EMC Directive 2014/30/EU, the
Low Voltage Directive 2014/35/EU, as well as the RoHS Directive 2011/65/EU.
Application
The digital measuring instrument DSM 96 may be used for measuring direct current and
direct voltage, alternating current and alternating voltage as well as for the indication of
transformed nonelectrical parameters.
Function
The measurand is sent to a 4-digit A/D-converter via series resistors and shunts (in case of
alternating current via an TruRMS rectifier). The conversion is made following the „Dual
Slope" principle. The values are indicated by 7-segment low-power LED displays. The zero
point compensation is done automatically. Decimal points, dark switching of the last digit,
zero point as well as display range may be changed after removing the front panel.
Technical Data
Input Data
oder Input variable direct current or direct voltage, alternating current or alternating
voltage, the alternating quantities are measured as TrueRMS
value (up to crest factor 4) with arbitrary waveform in the range
DC and AC 40-1000 Hz
Accuracy +/-0,1 % of measured value +/- 1 digit for direct voltage
+/-0,2 % of measured value +/- 2 digits for direct current
+/-0,2 % of full scale +/- 2 digits for alternating quantities of
arbitrary waveform, rms value up to crest factor 4,
DC, 40-1000 Hz
Measuring principle Dual-Slope-integration
Sampling rate approx. 3 measurements per second
Hold function by connecting terminals 1+4
Overload voltage 10-fold, max. 850 V, current 10-fold up to 20 mA, above
that value 2-fold
Indicators
Display LED 7-segment low-power, height 13 mm, red, 4-digit
Decimal points adjustable, on front panel using DIP switch
Polarity by negative (-) display
Dark switching of last digit, on front panel using DIP switch
Overflow flashing display
Resolution +/- 9999 digit
Auxiliary Voltage
Default 230 VAC +/-20 %, 45-65 Hz, 3 VA
Option •24 V DC, -15 % to +25 %, 2,5 W, (EMC EN 61326 class A)
•6-30 VAC+DC or 36-265 VAC+DC, 2,5 VA, (EMC EN 61326
class A)
General Data
Operation temperature -15 to +20 to +30 to +55 °C
Storage temperature -25 ... +85 °C
Temperature influence < 0,05 % at 10 K
