BIG C0525C Operation Manual

この度は、 Cカッターをお買い求めいただ
き誠にありがとうございます。ご使用前にあた
っては必ず本書をお読みいただき、ご使用され
る方がいつでも見ることができる場所に必ず保
管してくださいますようお願いいたします。
有効加工径範囲 Effective Chamfering Diameter
穴の面取りを行う場合、型式の数値をご確認のうえご使用してください。
Please confirm the chamfering diameter is suitable before operation.
型式例 For example
ST32-C3050C-60
ストレートシャンクサイズ：φ32mm
ご注意
CAUTIONS
・最大面取り径以上の面取り加工はできません。
・最小下穴径以下の下穴にはご使用いただけません。

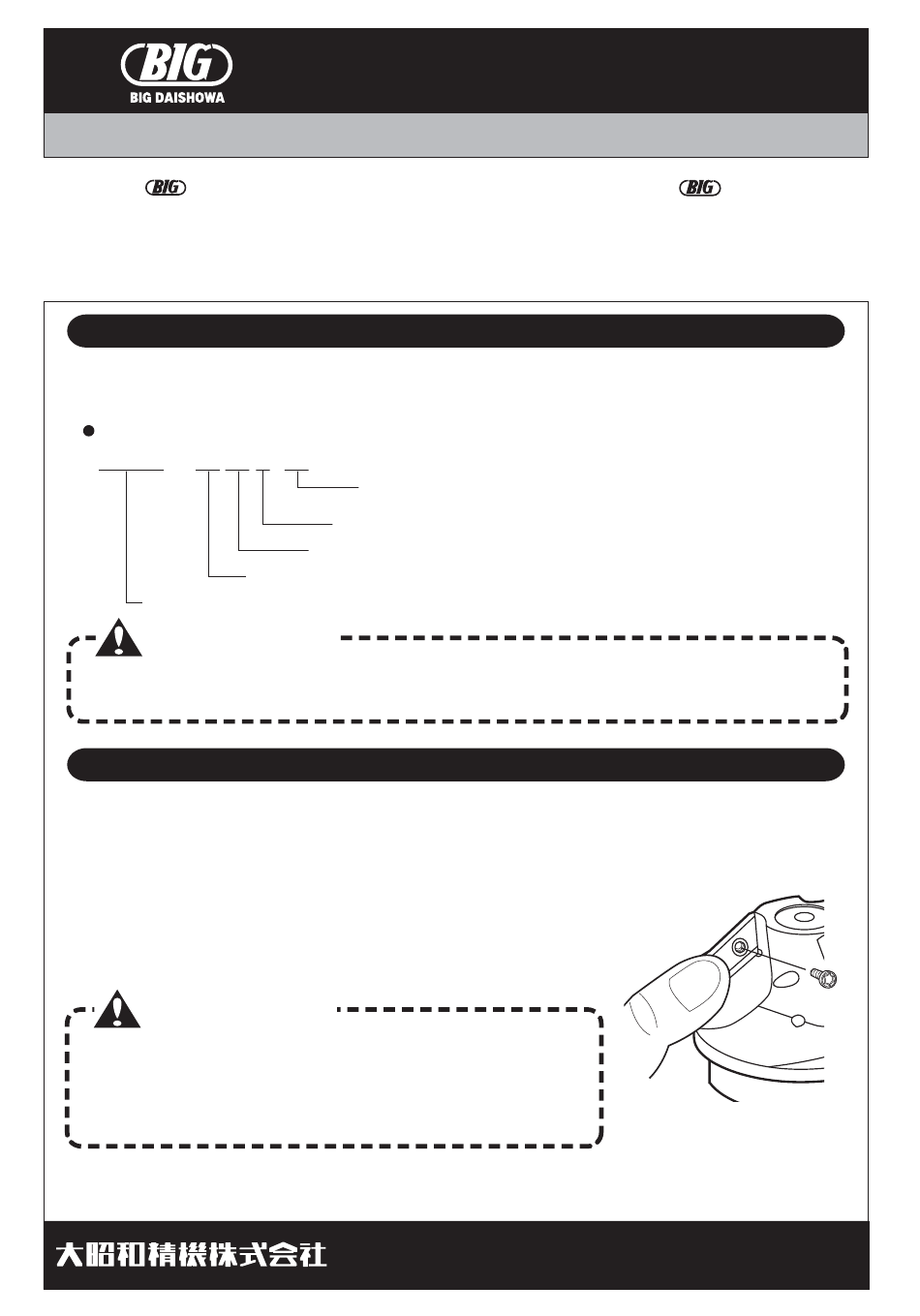

スローアウェイチップの取り付け方法 Mounting Indexable Inserts
1.
チップセットの前にチップ着座部にエアーを吹き付け異物を取り除いてください。
Clean the insert seat with vacuum prior to mounting the insert.
2.
チップの背面、側面をウエス等でていねいに拭いてください。
Clean the side and contact faces of the insert with a wiper cloth.
3.
チップを上方から軽く指で押しながら、チップ着面に取付け、付属
の2個のクランプスクリュを交互に均等に締め付けてください。
Whilst pressing the insert lightly into the pocket tighten the two
clamping screws evenly together.
ご注意
CAUTIONS
片側だけを締め付けてしまうとチップが浮き上がる恐れがあります。
If one screw only is tightened the insert may move off its seating.
付属又は純正のクランプスクリュ以外は使用しないでください。
Do not use any clamping screws other than the original.
4.
チップ座面に隙間がないか確認してください。
Ensure there is no clearance between the insert and its seating.
Cカッター
取扱説明書
OPERATION MANUAL
面取り角度：60° Chamfering Angle : 60°
（45° の場合、 この部分は空白です。 Concerning 45° model, This part is blank.）
センタスルー Coolant-Through Hole
最大面取り径：φ50mm
最小下穴径：φ30mm
■ 東 部 支 店
■ 仙 台 営 業 所
■ 北関東営業所
■ 南関東営業所
■ 長 野 営 業 所
C-CUTTER
Thank you for purchasing
Please read these instructions before use and
keep them where the operator may refer to them
whenever necessary.
Max. Chamfering Dia : ø50mm
Min. Hole Dia : ø30mm
Cylindrical Shank Dia. : ø32mm
・Do not use for diarneters larger than the max.
・Do not use for hole sizes less than the min.
