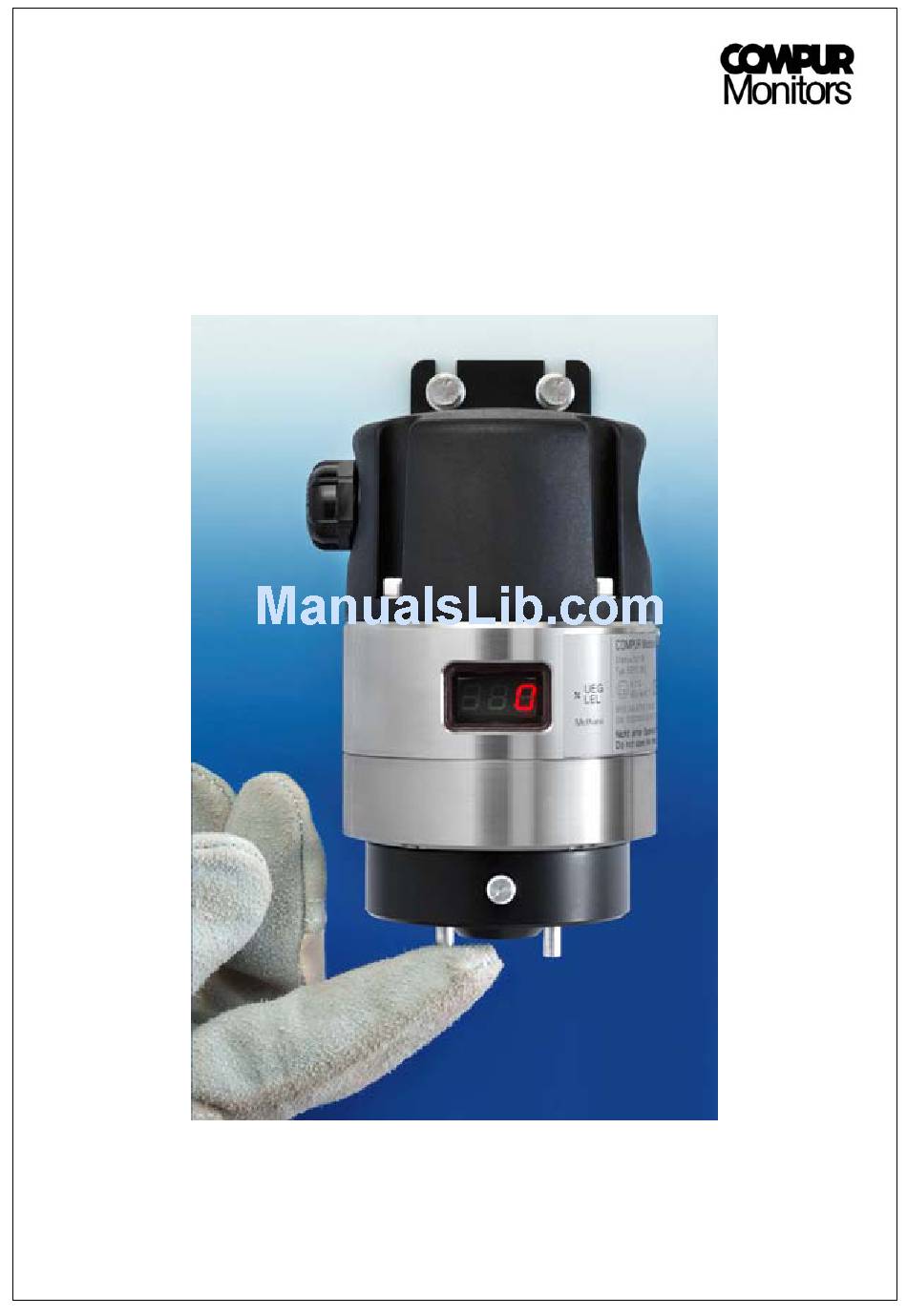

- Page 1 Statox 501 IR Statox 501 IR Sensor Head Manuel / Manual...
-
Page 2: Table Of Contents
The Statox 501 IR is an explosion proof transmitter rated for use in group II category 2 areas. It measures the concentration of combustible gases and the vapors of hydrocarbons. -
Page 3: Construction Et Fonctions
9 LED de service 10 Affichage 11 Vis bouchon Le Statox 501 IR détecte les gaz combustibles (Méthane, Butane) et les vapeurs (Méthanol, Toluène) dans une gamme de 0 à 100 % LIE. La tête de détection est un transmetteur 4-20 mA. Il peut être utilisé avec le module de contrôle dédié... -
Page 4: Montage Et Connections
Montage et connections Montage murale Utiliser le plan de forage inclus pour placer les trous du support. Enlever le support du transmetteur. Branchement du transmetteur Reliez la sangle aux anneaux situés à l’arrière du détecteur afin de pouvoir le maintenir au support. Ceci permettra de relier les fils sans avoir à... -
Page 5: Raccordement À Tout Autre Contrôleur Ou Pcs
Terminaux sur module de contrôle Statox 501 / Terminals Controlmodule Statox 501 Raccordement à tout autre contrôleur ou PCS Si vous reliez le Statox 501 IR à tout autre dispositif de commande ou PCS, merci d’observer les caractéristiques techniques au chapitre 9. -
Page 6: Réglage De L'amplificateur
retourné en mode de détection normal, il vérifie la calibration en affichant la concentration actuelle du gaz mesuré. Réglage de l’amplificateur Sélectionner le menu 44. Ce dispositif est utilisé pour obtenir la plus grande précision après le remplacement du capteur, en ajustant automatiquement le gain de l’amplificateur. - Page 7 ↵ ↵ ↵ ↵ Diagramme du menu / Menu diagramm Version du 1.1.1 software Code du gaz gas code Mode de mesure Measuring mode ↵ Menu Password menu ↵ ↵ ↵ ↵ ↵ ↵ ↵ ↵ ↵ Menucodes ↵ ↵ Étape suivante ↵...
-
Page 8: Messages D'état De Fonctionnement
Maintenance • Inspection visuel du boîtier pour être sûre qu’il est intacte et que le filtre est propre • Ajustement du zéro : seulement si besoin • Calibration avec gaz étalon: l’intervale dépends des régles locales • Ajustement du gain: seulement si besoin et après chaque remplacement du capteur. - Page 9 Codes d’erreur • Pour retourner au mode de mesure à partir d’un code d’erreur, presser le bouton Reset. • Si une erreur est s’est produite, la LED jaune s’allumera . • La sortie analogique sera de 0 mA dans le cas d’une erreur fatale, autrement la sortie sera au choix à...
-
Page 10: Caractéristiques Techniques
No licence is implied or in fact granted under the claims of any patent. Instruments are manufactured by Compur Monitors GmbH & Co. KG, Munich. The General Conditions of Supply and Service of Compur Monitors GmbH & Co. KG are applicable. - Page 11 Compur Monitors GmbH & Co. KG Weißenseestraße 101 D-81539 München Phone: ++49 89 620 38-0 Fax: ++49 89 620 38-184 E-Mail: compurmonitors@t-online.de Internet: www.compur.com USA, Canada, Mexico: Compur Monitors Inc. 100 East Nasa Road One, Suite 308 USA-Webster, TX 77598...
