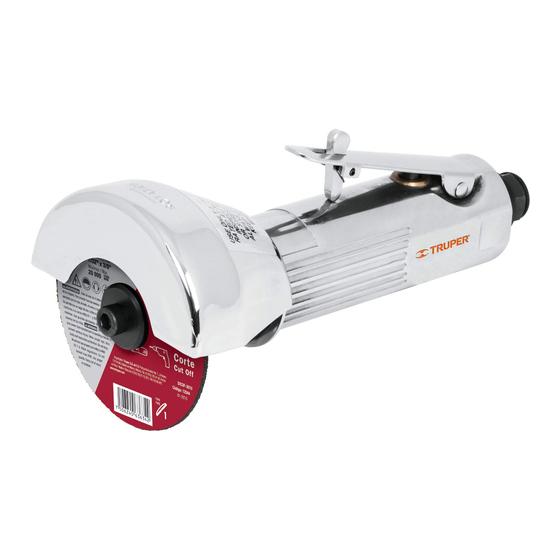

- Page 1 Manual Air Cut 3/8” Off Tool Spindle Diameter Applies for: Model Code TPN-874 16874 TPN-874 Use oil continuously and WARNING dosed to lubricate the tool. Read this manual thoroughly CAUTION before using the tool.
-
Page 2: Table Of Contents
Manual before Parts using the tool. Mounting Keep this manual for future references. Start Up The illustrations in this manual are for reference Maintenance only. They might be different from the real tool. Authorized Service Centers Warranty Policy TPN-874 ENGLISH... -
Page 3: Technical Data
Technical Data TPN-874 Code 16874 Description Air cut off tool Wheel Diameter 3” Spindle Diameter 3/8” Vibration Level < 1,6 m/s Noise Level 98 dB Free Speed 20000 RPM Weight 1,6 lb Air Consumption 4 CFM Hose Minimum 3/8” Recommended Diameter... -
Page 4: Safety Warnings For Pneumatic Tools
General Safety Warnings for Pneumatic Tools Keep your work area clean, tidy and well lit. Wear adequate protective safety accessories. CAUTION CAUTION Cluttered and dark areas may cause accidents. Wear eye protection, dust mask, non-skid safety shoes, helmet and ear plugs. In normal conditions, the risk of Never use the tool in explosive areas or in the presence injury is reduced. -
Page 5: Risk Control When Using Pneumatic Tools
Risk Control When Using Pneumatic Tools Risk of injury in head and eyes To prevent head and eyes injuries WARNING • Compressed air out of pneumatic • Always, when operating pneumatic equipment wear equipment may be dangerous. Objects like brackets, burrs, protection glasses in compliance with the ANSI-Z87.1 splinters, dust and other residues may be impelled towards Standard. - Page 6 Risk Control When Using Pneumatic Tools Risk of injuries To prevent injuries WARNING • Damaged hoses may burst and cause • Do not abuse the hose or the connectors. serious injuries or deafness. • Keep the hose away from sharp or abrasive edges. •...
-
Page 7: Parts
Parts CAUTION Washer Cutting Disc Hexagonal Check the guard frequently Bolt to assure is in place, correctly mounted and in good conditions. Spindle Guard Handle Trigger Lock Adjusting Screw Trigger Mounting Air Inlet Wrenches Mounting Cutting Discs Installation • Confirm the discs’ measures are compatible with the grinder and the spindle size. -
Page 8: Start Up
Start Up Air intake connection • Remove the plastic cap that covers the air inlet at the Intake base of the handle. • Connect the air hose to the tool using an adapter (not Air Hose included) by screwing the adapter into the tool's air inlet. •... -
Page 9: Authorized Service Centers
In the event of any problem contacting a Authorized Service Center, please see our webpage www.truper.com to get an updated list, or call our toll-free numbers 800 690-6990 or 800 0187-8737 to get information about the nearest Service Center. DE TODO PARA LA CONSTRUCCIÓN FIX FERRETERÍAS... -
Page 10: Warranty Policy
. Transportation costs resulting from compliance of this warranty will be covered by For questions or comments, call 800-690-6990. Made in Taiwan. Imported by Truper S.A. de C.V. Parque Industrial 1, Jilotepec, Edo. de Méx. C.P. 54240 Stamp of the business. - Page 11 9.5 mm 3/8” neumático Diámetro del husillo recto Este Instructivo es para: Modelo Código TPN-874 16874 TPN-874 Utilice aceite de forma continua y ADVERTENCIA dosificada para lubricar la herramienta. Lea este Instructivo por completo ATENCIÓN antes de usar la herramienta.
- Page 12 Partes herramienta. Montaje Guarde este Instructivo para futuras referencias. Puesta en marcha Los gráficos de este Instructivo son para referencia, pueden variar del aspecto real de la Mantenimiento herramienta. Centros de Servicio Autorizados Póliza de Garantía TPN-874 ESPAÑOL...
-
Page 13: Especificaciones Técnicas
Especificaciones técnicas TPN-874 Código 16874 Descripción Esmeril neumático recto Diámetro de disco 3” (75 mm) Diámetro del husillo 3/8” (9.5 mm) Nivel de vibración < 1.6 m/s Nivel de ruido 98 dB Velocidad libre 20000 r/min Peso 0.73 kg (1,6 lb) Consumo de aire 113.28 L/min (4 CFM) -
Page 14: Advertencias De Seguridad Para
Advertencias de Seguridad para uso de herramientas neumáticas Mantenga su área de trabajo limpia, ordenada y bien Utilice equipo adecuado de protección personal. iluminada. ATENCIÓN Utilice protección para los ojos. Mascarilla antipolvo, ATENCIÓN Áreas desordenadas y obscuras pueden provocar zapatos de seguridad antideslizantes, casco y protección accidentes. -
Page 15: Control De Riesgos Al Usar
Control de riesgos al usar herramientas neumáticas Riesgo de lesión en cabeza y ojos Para prevenir lesiones en cabeza y ojos ADVERTENCIA • El aire comprimido que utilizan • Siempre que opere equipo neumático utilice lentes los equipos neumáticos puede resultar peligroso. Objetos de protección que cumplan con la norma ANSI Z87.1 como abrazaderas, rebabas, astillas, polvo y otros residuos y como protección adicional utilice una careta. - Page 16 Control de riesgos al usar herramientas neumáticas Riesgo de lesiones Para prevenir lesiones ADVERTENCIA • Las mangueras dañadas pueden • No maltrate la manguera ni los conectores. estallar y provocar lesiones serias o sordera. • Mantenga la manguera alejada se superficies afiladas o abrasivas.
-
Page 17: Partes
Partes ATENCIÓN Arandela Disco de corte Perno Revise la guarda con frecuencia para hexagonal asegurarse de que esté en su sitio, esté montada adecuadamente y se encuentre en buenas condiciones. Husillo Guarda Mango Seguro de gatillo Tornillo Gatillo regulador Llaves Entrada de montaje de aire... -
Page 18: Puesta En Marcha
Puesta en marcha Conexión de la toma de aire • Retire el tapón plástico que cubre la entrada de aire en la base Entrada de aire del mango. • Conecte la manguera de aire a la herramienta mediante un Manguera adaptador (no incluido), atornillando el adaptador a la entrada de de aire aire de la herramienta. -
Page 19: Centros De Servicio Autorizados
En caso de tener algún problema para contactar un Centro de Servicio Autorizado consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al: 800 690-6990 ó 800 0187-8737 donde le informarán cuál es el Centro de Servicio más cercano. -
Page 20: Póliza De Garantía
. Los gastos de transportación que resulten para su cumplimiento serán cubiertos por Para dudas o comentarios, llame al 800-690-6990. Hecho en Taiwán. Importado por Truper S.A. de C.V. Parque Industrial 1, Jilotepec, Edo. de Méx. C.P. 54240 Sello del establecimiento comercial.
