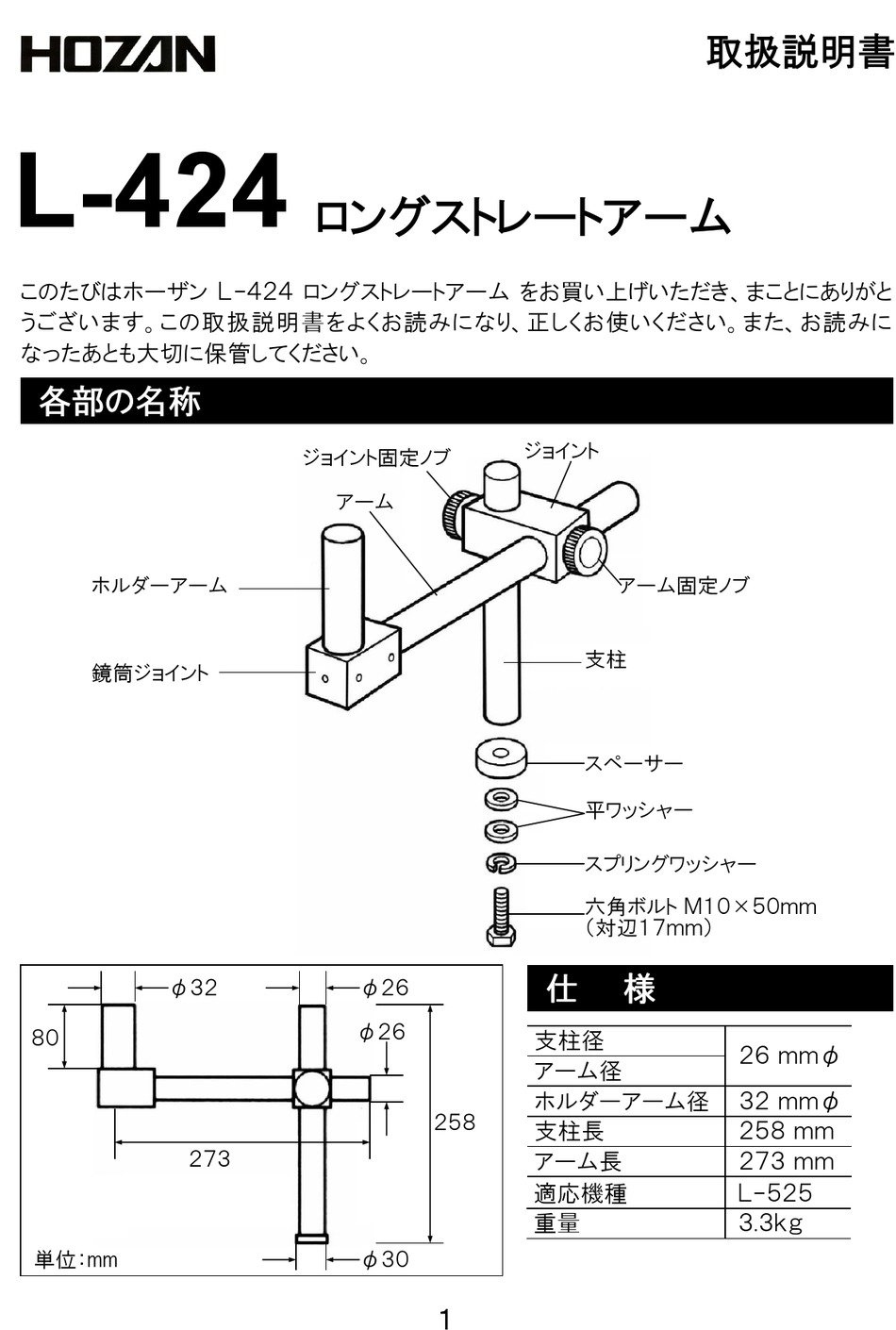

L-424
このたびはホーザン Ｌ-４２４ ロングストレートアーム をお買い上げいただき、まことにありがと
うございます。この取扱説明書をよくお読みになり、正しくお使いください。また、お読みに
なったあとも大切に保管してください。
各部の名称
ホルダーアーム
鏡筒ジョイント
φ３２
８０
単位：mm
ロングストレートアーム
ジョイント固定ノブ
アーム
φ２６
φ２６
２７３
φ３０
ジョイント
支柱
スペーサー
平ワッシャー
スプリングワッシャー
六角ボルト Ｍ１０×５０ｍｍ
（対辺１７ｍｍ）
仕
支柱径
アーム径
ホルダーアーム径
２５８
支柱長
アーム長
適応機種
重量
１
取扱説明書
アーム固定ノブ
様
２６ ｍｍφ
３２ ｍｍφ
２５８ ｍｍ
２７３ ｍｍ
Ｌ-５２５
３.３ｋｇ
Advertisement
Table of Contents
Summary of Contents for HOZAN L-424
- Page 1 取扱説明書 L-424 ロングストレートアーム このたびはホーザン Ｌ-４２４ ロングストレートアーム をお買い上げいただき、まことにありがと うございます。この取扱説明書をよくお読みになり、正しくお使いください。また、お読みに なったあとも大切に保管してください。 各部の名称 ジョイント ジョイント固定ノブ アーム ホルダーアーム アーム固定ノブ 支柱 鏡筒ジョイント スペーサー 平ワッシャー スプリングワッシャー 六角ボルト Ｍ１０×５０ｍｍ （対辺１７ｍｍ） 仕 様 φ３２ φ２６ φ２６ ８０ 支柱径 ２６ ｍｍφ アーム径 ホルダーアーム径 ３２ ｍｍφ ２５８ 支柱長 ２５８ ｍｍ...
- Page 2 注意文の警告マークについて この取扱説明書ではご使用上の注意事項を次のように区別しています。 警告 …重傷をともなう重大事故の発生を想定してのご注意 注意 …傷害や物的損害を想定してのご注意 なお、 注意 として記載されていても、あるいは特に記述がなくても、状況によっては重大 な結果をまねくおそれがあります。正しく安全にご使用ください。 ご使用上の注意 注意 各固定個所は確実に締め付けてください。 顕微鏡本体や観察対象物を損傷するおそれがあります。 ご使用方法 本機を取り付けるベースとしてオプションの Ｌ-５２５ ロングベースをご用意ください。 １７ｍｍスパナまたはモンキーレンチをご用意ください。 １ スプリングワッシャーと平ワッシャー２枚を通したボルトを Ｌ-５２５ ロングベースの支 柱取り付け穴下から上向きに通します。 スペーサーをはめてから支柱を接続してボルトを締め付け、確実に固定します。 支柱 スペーサー Ｌ-５２５ 平ワッシャー スプリングワッシャー 六角ボルト ２...
- Page 3 ご使用方法 ２ カラーマットを支柱に通してテーブル面にセットします。 ３ アース線を取り付けます。 ワニグチクリップ側は必ずアースにつないでご使用ください。 ４ ジョイントを支柱に通し、 ジョイント固定ノブを回して固定します。 ５cm位出す ４ 締める（時計方向） ５cm位出す 垂直に ５ ホルダーアームが垂直になる ５ 締める（時計方向） ように調整し、アーム固定ノブ を締め込みます。 ３...
- Page 4 本社 〒556-0021 大阪市浪速区幸町１-２-１２ TEL(06)6567-3111 FAX(06)6562-0024 23.01 ４...
- Page 5 L-424 LONG TYPE ARM Thank you for purchasing the HOZAN LONG TYPE ARM L-424. With proper care and handling, this instrument will provide years of trouble-free operation. Please read this entire instruction manual carefully before attempting to place this instrument in service. Please keep this instruction manual available for reference.
- Page 6 Warning and caution symbols These symbols are used throughout the instruction manual to alert the user to potential safety hazards as follows : Warning … Notice when incorrect handling could cause the user's death or serious injury. Caution … Notice when incorrect handling could cause injury to the user or material damage.
- Page 7 Preparation for use ２ Place the rubber mat on the table. ３ Connect the ground wire. Always be sure that the alligator clip is properly grounding. ４ Place the joint on the post, and then turn the joint set knob securely. ４...
- Page 8 1-2-12 Saiwaicho, Naniwa-ku, Osaka 556-0021, Japan Tel : +81-6-6567-3111 F a x : +81-6-6562-0024 23.01 ４...
