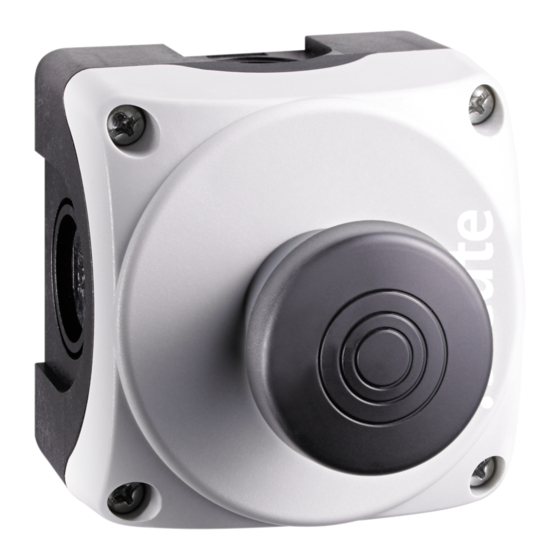

steute RF BF 74 SW868 Mounting And Wiring Instructions

RF BF 74 SW868/SW915/SW917/SW922-BATT
//
Montage- und Anschlussanleitung / Funk-Befehlsgeräte
Mounting and wiring instructions / Wireless command devices
Instructions de montage et de câblage / Organes de commande sans fil
Istruzioni di montaggio e collegamento / Dispositivi di comando wireless
Instruções de montagem e instalação / Dispositivos de comando sem fio
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller ge-
knüpft. Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch
Der einkanalige Funkschalter dient dem Schalten elektrischer Ver-
braucher mittels Funkübertragung. Der Empfänger muss das
sWave®-Protokoll der steute-Module unterstützen.
Die steute Funk-Befehlsgeräte ermöglichen die Umsetzung der batte-
rielosen Funkübertragung eines Tastersignales auf Basis der steute
sWave®-Funktechnik. Die dazu benötigte Energie wird von einem
elektrodynamischen Energiewandler erzeugt.
Befestigung und Anschluss
Das Gerät auf einer ebenen Fläche befestigen. Das Gerät gemäß der in
der Montage- und Anschlussanleitung des Empfängers beschriebenen
Inbetriebnahme einlernen. Die Reichweite hängt stark von den örtli-
chen Gegebenheiten ab. So kann das Funksignal stark von leitfähigen
Materialien beeinträchtigt werden. Dies gilt auch für dünne Folien wie
z.B. Aluminiumkaschierung auf Dämmmaterialien.
Zuordnung der Einsatzorte und Funkfrequenzen:
Gerätetyp Funkfrequenz
SW868 868,3 MHz
SW915 915,0 MHz
SW917 917,0 MHz
SW922 916,5 MHz
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse beeinflusst.
Der Grad der Dämpfung hängt vom Material des Hindernisses ab. Die
folgenden Tabellen dienen als Anhaltspunkt.
Einsatzort Entsprechend
EU 2014/53/EU (RED)
USA FCC
Kanada IC
Mexiko IFT
Brasilien ANATEL
Japan ARIB STD-T108
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Einsatzort
im Freifeld
im Freifeld (SW922)
im Innenbereich
im Innenbereich (SW922)
Funkbetrieb
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der sWave®-Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden, da sonst dieses Signal unterdrückt wird.
Sicherheit
Das Gerät nicht in Verbindung mit Geräten benutzen, die direkt oder
indirekt gesundheits- oder lebenssichernden Zwecken dienen oder
durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können.
Wartung und Reinigung
.steute empfiehlt eine regelmäßige Wartung wie folgt:
1. Schmutzreste entfernen: Gehäuse nur von außen reinigen.
Gerät gemäß IP-Schutzart reinigen. Zur Reinigung ein weiches
Tuch und Wasser oder milde Haushaltsreiniger verwenden.
Nicht mit Druckluft reinigen.
2. Beschädigte Teile austauschen.
3. Funktion testen.
Hinweise
Technische Änderungen vorbehalten. Umbauten und Veränderungen
am Gerät sind nicht gestattet.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen. Eventuell enthaltene
Batterien fachgerecht entsorgen.
1 / 12
Durchlässigkeit
90...100 %
65...95 %
10...90 %
0...10 %
Reichweite (ca.)
450 m
150 m
40 m
20 m
