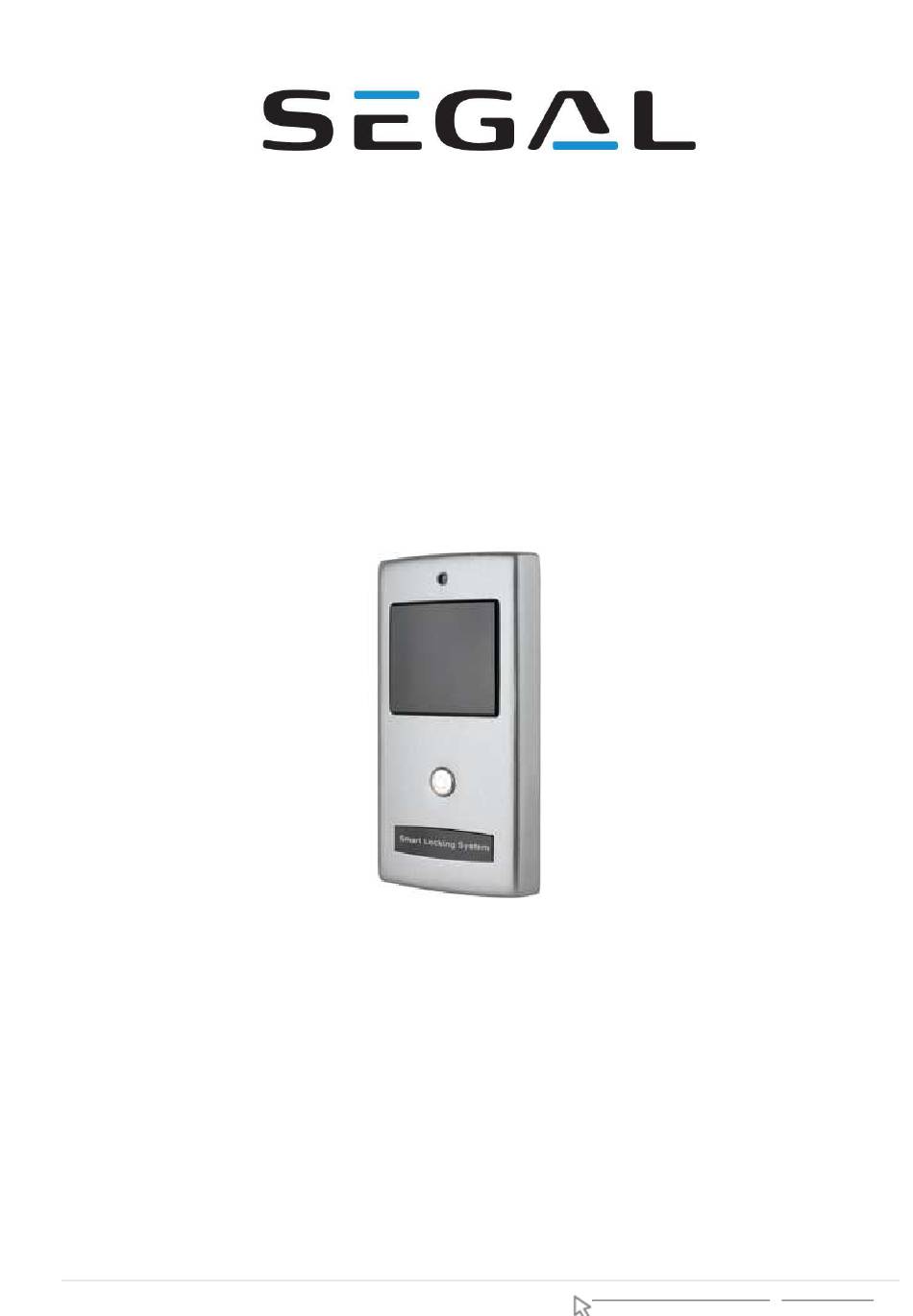

Zewnętrzny kontroler dostępu

Wersja 1.01

Model z bezprzewodowymi przyciskami otwarcia

Zastrzega się możliwość zmiany funkcjonalności produktu, na skutek jego modyfikacji produkcyjnych

Data dokumentu: 09.03.2021

SEGAL

ul. Światowida 5

45-325 Opole

tel. 077 4577-59

MJM-2700

Schemat podłączenia

wwwwww.zamek-szyfrowy.pl | www.segal.pl

Need help?

Do you have a question about the MJM-2700 and is the answer not in the manual?

Questions and answers

Summary of Contents for Segal MJM-2700

Page 1 Zewnętrzny kontroler dostępu MJM-2700 Schemat podłączenia Wersja 1.01 Model z bezprzewodowymi przyciskami otwarcia Zastrzega się możliwość zmiany funkcjonalności produktu, na skutek jego modyfikacji produkcyjnych Data dokumentu: 09.03.2021 SEGAL ul. Światowida 5 45-325 Opole tel. 077 4577-59 wwwwww.zamek-szyfrowy.pl | www.segal.pl...
Page 2 1. Zawartość zestawu Reader Plastic cover cable Adaptor Power cable Wireless Wireless button x 2 receiver Nazwa Ilość Reader (czytnik kart) 12V Adapter (zasilacz) Wireless receiver (bezprzewodowy odbiornik) Wireless exit button (bezprzewodowy przycisk) Power cable (kabel zasilający 230V) DC cable (kabel zasilający 12V) Plastic cover (osłona na bardzo trudne warunki atmosferyczne) 2.
Page 3 3. Kontroler dostępu MJM-2700M wprowadzenie NormalOpen Common NormalClose 3 battery Doorbell KEY_S Doorbell PreventPrize DoorBell LineControl V_SET DoorState 12V+  Przełącznik SET Przycisk inicjalizacji, naciśnij go, aby przywrócić płytkę drukowaną do ustawień fabrycznych. Ustawienia systemu SID (ID Hotelu) zostaną usunięte. Kontroler będzie wymagał...
Page 4 4. Podłączenie Rysunek 1 UWAGA Jeżeli chcesz, aby drzwi były otwarte tylko przez określony czas, można to osiągnąć za pomocą TIMERA (wyłącznika czasowego). Poniżej schemat z włączonym czasowym. TIMER nie wchodzi w skład zestawu, można się w niego zaopatrzyć np. w sklepie elektrycznym lub markecie budowlanym. Rysunek 2 Objaśnienia: Drop bolt...
Page 5 NA ZEWNĄTRZ (wejście do pomieszczenia) WEWNĄTRZ (w pomieszczeniu)
Page 6 Odbiornik bezprzewodowy - wymiary 27.5MM 38.8MM 67.0MM UWAGA Odbiornik bezprzewodowy możesz umieścić za czytnikiem w otworze montażowym lub w innym miejscu, ale upewnij się, że odbiornik działa poprawnie (zasięg działania wystarcza do miejsca gdzie umieszczono przyciski bezprzewodowe). Odbiornik bezprzewodowy nie jest odporny na warunki atmosferyczne, należy go zabezpieczyć przed deszzem.
Page 7 Przycisk bezprzewodowy - wymiary 48.0MM 85.0MM 21.0MM Podłączenie 1. Ustaw KEY_S na 2 oraz V_SET na 1. 2. Postępuj zgodnie z rysunkiem 2, aby połączyć płytkę drukowaną z przyciskiem podnoszenia i adapterem. 3. Upewnij się, że połączenie linii jest prawidłowe. 4.
Page 8 5. Ustawienie sterowania bezprzewodowego USTAWIANIE 1. Podłącz zasilanie do odbiornika bezprzewodowego i upewnij się że pojawiło się czerwone światło. 2. Naciśnij przycisk ustawień odbiornika bezprzewodowego na 1 sekunda. Czerwone światło zniknie, co oznacza rozpoczęcie ustawiania. 3. Po zniknięciu czerwonego światła można nacisnąć przycisk bezprzewodowy 3 razy.
Page 9 6. Program on Software  Program SID Card Step 1 Turn on the V5.7.30.3 software Step 2 Select “cards” on the menu, and click the System ID Card to call the menu Step 3 Change the system password as you like. Put a Mifare S50 card on encoder, and then press the “Issue”...
Page 10  Program Lock Setting Card process: Step 1 Turn on the V5.7software Step 2 Select “ all common door ” , then press right click with mouse to create building and rename to “Lift” Step 3 Select “Lift”, then press right click with mouse to call “create common doors”.
Page 11 Step 4 To set some parameters of door like as name, ID and quantity. Step 5 After apply it, it shown as the following figure.
Page 12 Step 6 Select the door, then press the right click with mouse to call the menu, and click the “Lock Setting” to call “Lock Setting Card” menu as next figure. Step 7 Put a Mifare S50 card on encoder, and then press the “Issue” button. After 1 beep, this card becomes to Lock Setting Card.
Page 13  Program Time Card Step 1 Turn on the V5.7 software Step 2 Select “cards” on the menu, and click the Time Card to call the menu Step 3 Change the system password as you like. Put a Mifare S70 card on encoder, and then press the “Issue”...
Page 14  program the opening card Guest Card with the right of opening lift When guest card is issued, select the relevant common door.
Page 15 Staff Card with the right of opening lift When guest card is issued, select the relevant common door.
Page 16: Operation
7. Operation  From outside Touch the opening card to the reader, and then it emits 1 beep with green light. The door is closed automatically after several seconds. From inside:  Pass the button , then it emits 1 beep with green light, and the door is opened. After several seconds pass, the door is closed automatically 1.
