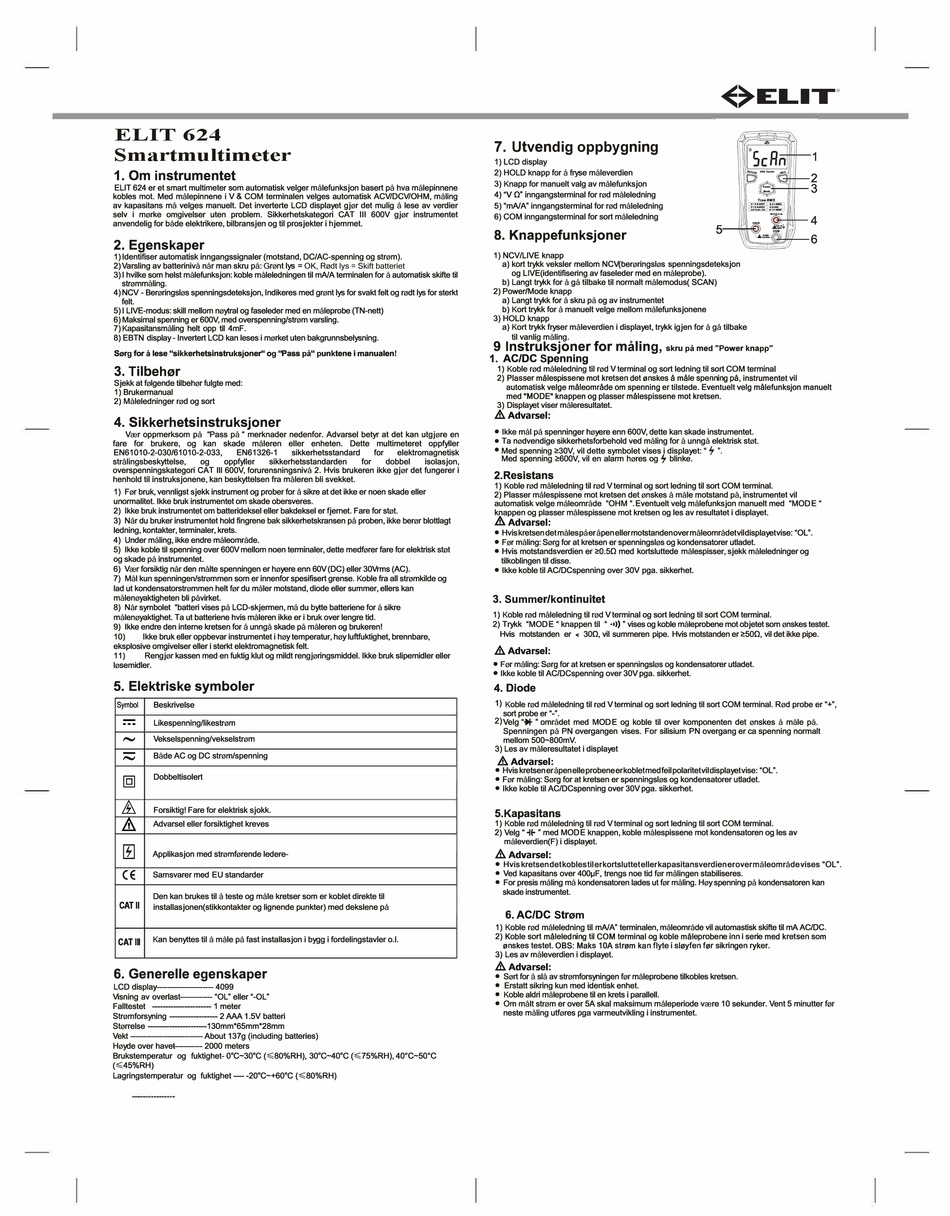

ELIT 624 Manual

ELIT 624
Smartmultimeter
1. Om instrumentet
ELIT 624 er et smart multimeter som automatisk velger målefunksjon basert på hva målepinnene
kobles mot. Med målepinnene i V & COM terminalen velges automatisk ACV/DCV/OHM, måling
av kapasitans må velges manuelt. Det inverterte LCD displayet gjør det mulig å lese av verdier
selv i mørke omgivelser uten problem. Sikkerhetskategori CAT III 600V gjør instrumentet
anvendelig for både elektrikere, bilbransjen og til prosjekter i hjemmet.
2. Egenskaper
1) Identifiser automatisk inngangssignaler (motstand, DC/AC-spenning og strøm).
2) Varsling av batterinivå når man skru på: Grønt lys= OK, Rødt lys = Skift batteriet
3) I hvilke som helst målefunksjon: koble måleledningen til mA/A terminalen for å automatisk skifte til
strømmåling.
4) NCV - Berøringsløs spenningsdeteksjon, Indikeres med grønt lys for svakt felt og rødt lys for sterkt
felt.
5) I LIVE-modus: skill mellom nøytral og faseleder med en måleprobe (TN-nett)
6) Maksimal spenning er 600V, med overspenning/strøm varsling.
7) Kapasitansmåling helt opp til 4mF.
8) EBTN display - Invertert LCD kan leses i mørket uten bakgrunnsbelysning.
Sørg for å lese "sikkerhetsinstruksjoner" og "Pass på" punktene i manualen!
3. Tilbehør
Sjekk at følgende tilbehør fulgte med:
1) Brukermanual
2) Måleledninger rød og sort
4. Sikkerhetsinstruksjoner
Vær oppmerksom på "Pass på" merknader nedenfor. Advarsel betyr at det kan utgjøre en
fare for brukere, og kan skade måleren eller enheten. Dette multimeteret oppfyller
EN61010-2-030/61010-2-033, EN61326-1 sikkerhetsstandard
strålingsbeskyttelse, og oppfyller sikkerhetsstandarden
overspenningskategori CAT Ill 600V, forurensningsnivå 2. Hvis brukeren ikke gjør det fungerer i
henhold til instruksjonene, kan beskyttelsen fra måleren bli svekket.
1) Før bruk, vennligst sjekk instrument og prober for å sikre at det ikke er noen skade eller
unormalitet. Ikke bruk instrumentet om skade obersveres.
2) Ikke bruk instrumentet om batterideksel eller bakdeksel er fjernet. Fare for støt.
3) Når du bruker instrumentet hold fingrene bak sikkerhetskransen på proben, ikke berør blottlagt
ledning, kontakter, terminaler, krets.
4) Under måling, ikke endre måleområde.
5) Ikke koble til spenning over 600V mellom noen terminaler, dette medfører fare for elektrisk støt
og skade på instrumentet.
6) Vær forsiktig når den målte spenningen er høyere enn 60V (DC) eller 30Vrms (AC).
7) Mål kun spenningen/strømmen som er innenfor spesifisert grense. Koble fra all strømkilde og
lad ut kondensatorstrømmen helt før du måler motstand, diode eller summer, ellers kan
målenøyaktigheten bli påvirket.
8) Når symbolet "batteri vises på LCD-skjermen, må du bytte batteriene for å sikre
målenøyaktighet. Ta ut batteriene hvis måleren ikke er i bruk over lengre tid.
9) Ikke endre den interne kretsen for å unngå skade på måleren og brukeren!
10) Ikke bruk eller oppbevar instrumentet i høy temperatur, høy luftfuktighet, brennbare,
eksplosive omgivelser eller i sterkt elektromagnetisk felt.
11) Rengjør kassen med en fuktig klut og mildt rengjøringsmiddel. Ikke bruk slipemidler eller
løsemidler.
5. Elektriske symboler
-
Symbol Beskrivelse
...
Likespenning/likestrøm
,..._,
-
Vekselspenning/vekselstrøm
,..._,
Både AC og DC strøm/spenning
Dobbeltisolert
[g]
&
Forsiktig! Fare for elektrisk sjokk.
.&.
Advarsel eller forsiktighet kreves
[E
Applikasjon med strømførende ledere-
CE
Samsvarer med EU standarder
Den kan brukes til å teste og måle kretser som er koblet direkte til
CATII
installasjonen(stikkontakter og lignende punkter) med dekslene på
Kan benyttes til å måle på fast installasjon i bygg i fordelingstavler o.l.
CATHI
6. Generelle egenskaper
LCD display•-----4099
Visning av overlast-------"OL" eller"-OL"
Falltestet ------ 1 meter
Strømforsyning----- 2 AAA 1.5V batteri
Størrelse ------130mm*65mm*28mm
Vekt -------About 137g (including batteries)
Høyde over havet--- 2000 meters
° °
Brukstemperatur og fuktighet- 0 C-30 C (,S80%RH), 30
(,S45%RH)
° °
Lagringstemperatur og fuktighet- -20 C-+60 C (,S80%RH)
7. Utvendig oppbygning
1) LCD display
2) HOLD knapp for å fryse måleverdien
3) Knapp for manuelt valg av målefunksjon
4) ·v o· inngangsterminal for rød måleledning
5) "mA/A" inngangsterminal for rød måleledning
6) COM inngangsterminal for sort måleledning
8. Knappefunksjoner
1) NCVILIVE knapp
2) Power/Mode knapp
3) HOLD knapp
9 Instruksjoner for måling,
1. AC/DC Spenning
1) Koble rød måleledning til rød V terminal og sort ledning til sort COM terminal
2) Plasser målespissene mot kretsen det ønskes å måle spenning på, instrumentet vil
3) Displayet viser måleresultatet.
.&.
• Ikke mål på spenninger høyere enn 600V, dette kan skade instrumentet.
•
•
for elektromagnetisk
for dobbel isolasjon,
2.Resistans
1) Koble rød måleledning til rød V terminal og sort ledning til sort COM terminal.
2) Plasser målespissene mot kretsen det ønskes å måle motstand på, instrumentet vil
automatisk velge måleområde "OHM".Eventuelt velg målefunksjon manuelt med "MODE"
knappen og plasser målespissene mot kretsen og les av resultatet i displayet.
/Jj,, Advarsel:
• Hvis kretsen det måles på er åpen eller motstanden over måleområdet vil displayet vise:"OL".
• Før måling: Sørg for at kretsen er spenningsløs og kondensatorer utladet.
• Hvis motstandsverdien er �0.50 med kortsluttede målespisser, sjekk måleledninger og
• Ikke koble til AC/DCspenning over 30V pga. sikkerhet.
3. Summer/kontinuitet
1) Koble rød måleledning til rød V terminal og sort ledning til sort COM terminal.
2) Trykk "MODE" knappen til " ••I) • vises og koble måleprobene mot objetet som ønskes testet.
.&.
• Før måling: Sørg for at kretsen er spenningsløs og kondensatorer utladet.
• Ikke koble til AC/DCspenning over 30V pga. sikkerhet.
4. Diode
1)
2)
3) Les av måleresultatet i displayet
A
• Hvis kretsen er åpen elle probene er koblet med feil polaritet vil displayet vise:"OL".
• Før måling: Sørg for at kretsen er spenningsløs og kondensatorer utladet.
• Ikke koble til AC/DCspenning over 30V pga. sikkerhet.
5.Kapasitans
1) Koble rød måleledning til rød V terminal og sort ledning til sort COM terminal.
2) Velg• �I- • med MODE knappen, koble målespissene mot kondensatoren og les av
.&.
• Hvis kretsen det kobles til er kortsluttet eller kapasitansverdien er over måleområde vises"OL".
• Ved kapasitans over 400µF, trengs noe tid før målingen stabiliseres.
• For presis måling må kondensatoren lades ut før måling. Høy spenning på kondensatoren kan
1) Koble rød måleledning til mA/A" terminalen, måleområde vil automastisk skifte til mA AC/DC.
2) Koble sort måleledning til COM terminal og koble måleprobene inn i serie med kretsen som
3) Les av måleverdien i displayet.
.&.
• Sørt for å slå av strømforsyningen før måleprobene tilkobles kretsen.
• Erstatt sikring kun med identisk enhet.
• Koble aldri måleprobene til en krets i parallell.
• Om målt strøm er over 5A skal maksimum måleperiode være 10 sekunder. Vent 5 minutter før
° °
C-40 C (,S75%RH), 4o•c-5o•c
a) kort trykk veksler mellom NCV(berøringsløs spenningsdeteksjon
og LIVE(identifisering av faseleder med en måleprobe).
b) Langt trykk for å gå tilbake til normalt målemodus( SCAN)
a) Langt trykk for å skru på og av instrumentet
b) Kort trykk for å manuelt velge mellom målefunksjonene
a) Kort trykk fryser måleverdien i displayet, trykk igjen for å gå tilbake
til vanlig måling.
skru på med "Power knapp"
automatisk velge måleområde om spenning er tilstede. Eventuelt velg målefunksjon manuelt
med "MODE" knappen og plasser målespissene mot kretsen.
Advarsel:
Ta nødvendige sikkerhetsforbehold ved måling for å unngå elektrisk støt.
Med spenning �30V, vil dette symbolet vises i displayet:"
Med spenning le600V, vil en alarm høres og ,- blinke.
tilkoblingen til disse.
Hvis motstanden er • 300, vil summeren pipe. Hvis motstanden er �500, vil det ikke pipe.
Advarsel:
Koble rød måleledning til rød V terminal og sort ledning til sort COM terminal. Rød probe er"+",
sort probe er".".
Velg"* " området med MODE og koble til over komponenten det ønskes å måle på.
Spenningen på PN overgangen vises. For silisium PN overgang er ca spenning normalt
mellom 500-800mV.
Advarsel:
måleverdien(F) i displayet.
Advarsel:
skade instrumentet.
6. AC/DC Strøm
ønskes testet. OBS: Maks 10A strøm kan flyte i sløyfen før sikringen ryker.
Advarsel:
neste måling utføres pga varmeutvikling i instrumentet.
f ".
