walser Walimex Pro Rainbow 60W RGBW Instruction Manual

walser Walimex Pro Rainbow 60W RGBW Instruction Manual

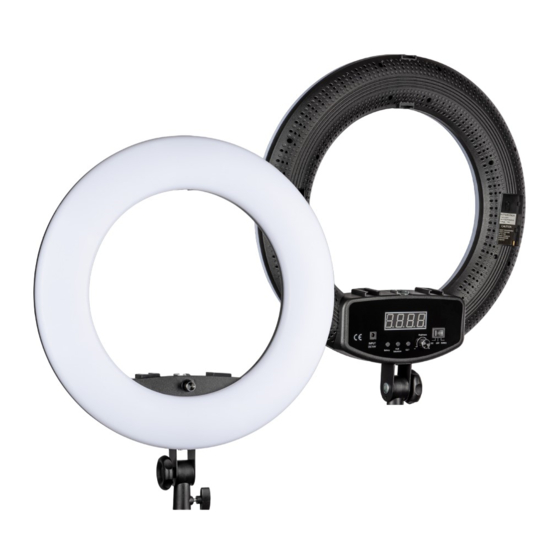

Led ring light
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

WALSER GmbH & Co. KG
Senefelderstrasse 23
86368 Gersthofen
Germany
info@walser.de
www.walser.de
EN
Made in China
ES
Fabricado en China
IT
Fabbricato in Cina

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Walimex Pro Rainbow 60W RGBW and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for walser Walimex Pro Rainbow 60W RGBW

  • Page 1 WALSER GmbH & Co. KG Senefelderstrasse 23 86368 Gersthofen Germany info@walser.de www.walser.de Made in China Fabricado en China Fabbricato in Cina...
  • Page 2 Rainbow 60W RGBW LED Ringleuchte Rainbow 60W RGBW LED Ring Light Gebrauchsanleitung Instruction Manual...
  • Page 3: Table Of Contents

    Gebrauchsanleitung Hinweise zum Verständnis dieser Gebrauchsanleitung ....... 5 1.1 Kennzeichen und Symbole am Gerät ................5 1.2 Symbole zu Sicherheitshinweisen in dieser Gebrauchsanleitung ........5 Wichtige Sicherheitshinweise ..............6 Entnahme des Geräts aus der Verpackung und Überprüfung ..... 9 Komponenten und Bedienelemente ............10 Kurzanleitung ....................
  • Page 4 Instruction Manual Notes on understanding these operating instructions ........ 23 1.1 Markings and symbols on the unit..................23 1.2 Symbols for safety instructions in these operating instructions .........23 Important safety instructions ..............24 Removing the unit from its packaging and checking it ........ 27 Components and controls ................
  • Page 5: D Gebrauchsanleitung

    Gebrauchsanleitung Wir freuen uns, dass Sie sich für ein Walimex pro Produkt aus dem Hause WALSER entschieden haben. Mit der Walimex pro LED Rainbow 60W RGBW Ringleuchte erhalten Sie eine sehr leistungsfähi- ge und reichhaltig ausgestattete Ringleuchte mit neuester LED-Technologie. Diese Ringleuchte überzeugt mit höchster Lichtqualität und modernsten Features inklusive App-Steuerung, be-...
  • Page 6: Hinweise Zum Verständnis Dieser Gebrauchsanleitung

    Hinweise zum Verständnis dieser Gebrauchsanleitung 1.1 Kennzeichen und Symbole am Gerät Dieses Zeichen bedeutet, dass Ihr Gerät die Sicherheitsanforderun- gen aller geltenden EU-Richtlinien erfüllt. Umweltschonende Entsorgung Elektrische und elektronische Geräte sowie Batterien oder Akkus dürfen nicht mit dem allgemeinen Hausmüll zusammen entsorgt werden.
  • Page 7: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise WARNUNG Blendgefahr und Schädigung der Augen Die optische Strahlung der LED Lampe kann die Augen blenden und zu Nachbildern führen, wenn Menschen oder Tiere direkt in die Leuchtmittel blicken. Dies kann zu Unfällen und Augenschädigung führen. Sorgen Sie dafür, dass Menschen oder Tiere nicht direkt in die Leuchtmittel blicken und ausreichend Abstand von mindestens 5m eingehalten werden verwenden Sie wenn nötig Diffusoren zwischen der Lampe und dem Model oder Objekt.
  • Page 8 ■ Leuchtmittel dürfen nur von einer Elektrofachkraft getauscht werden HINWEIS Örtliche Stromversorgung mit den Anschlusswerten des Geräts vergleichen. Wenn die Werte nicht übereinstimmen, wenden Sie sich bitte an info@walser.de. • Schließen Sie das Gerät nur an eine schutzgeerdete Steckdose an HINWEIS Nach Verwendung, trennen Sie das Gerät von der örtlichen Stromversorgung indem Sie...
  • Page 9 WARNUNG Brandgefahr durch Überhitzen Das Gerät kann überhitzen, wenn Sie es mit abgedeckten Lüftungsschlitzen betreiben. Das Gerät selbst und leicht entflammbare Materialien in der Nähe des Geräts können zu brennen beginnen. ■ Decken Sie die Lüftungsschlitze des Geräts während des Betriebs nicht ab. ■...
  • Page 10: Entnahme Des Geräts Aus Der Verpackung Und Überprüfung

    Prüfen Sie, ob die im Lieferumfang enthaltenen Artikel unbeschädigt sind. HINWEIS Wenn der Lieferumfang unvollständig oder beschädigt ist, wenden Sie sich bitte an info@ walser.de. Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderun- gen vor. Nicht Kennzeichnungspflichtig nach RL 2010/30/EU – Nicht für den Gebrauch im...
  • Page 11: Komponenten Und Bedienelemente

    Komponenten und Bedienelemente...
  • Page 12 Ringleuchte 1. Blitzschuhalterungen auf der Oberseite der Leuchte innen und außen 2. Geräte Rückseite mit Lüftungsschlitzen 3. Akku Steckplätze (Sony NP-F kompatibel) 4. Drei Blitzschuhhalterungen unten 5. Display 6. EIN/AUS Schalter 7. Multifunktions-Drück/Drehschalter Rückseite 8. Bedienbereich 9. Stromanschluss Rundstecker Netzteil 10.
  • Page 13: Kurzanleitung

    Kurzanleitung HINWEIS Die detaillierte Anleitung zu den nachfolgenden Tätigkeiten finden Sie in den jeweiligen Abschnitten dieser Gebrauchsanleitung. Halten Sie bei der ersten Inbetriebnahme die Rei- henfolge der nachfolgenden Tätigkeiten ein, um Schäden am Gerät zu vermeiden. WARNUNG Beachten Sie bei allen Tätigkeiten die Sicherheitshinweise in den jeweiligen Abschnit- ten.
  • Page 14: Stromversorgung

    HINWEIS Beachten Sie die Benutzerinformation des Stativherstellers WARNUNG Montieren Sie das Gerät nur auf einem Stativ, das für Gewicht und Abmessungen des Geräts ausgelegt ist. Siehe Technische Daten. Stellen Sie sicher, dass das Stativ mit dem montierten Gerät kippsicher und rutschfest steht.
  • Page 15: Stromversorgung Per Netzstrom - Betrieb Mit Netzteil

    • Schalten Sie die Leuchte nach Gebrauch mit dem EIN/AUS Schalter (6) aus. HINWEIS Örtliche Stromversorgung mit den Anschlusswerten des Geräts vergleichen. Wenn die Werte nicht übereinstimmen, wenden Sie sich bitte an info@walser.de. HINWEIS Nach Verwendung, trennen Sie das Gerät von der örtlichen Stromversorgung indem Sie den Netzstecker ziehen.
  • Page 16: Betrieb Und Bedienung Des Gerätes

    Betrieb und Bedienung des Gerätes Display Multifunktions- Drück-Drehregler (Wahlrad) EIN/AUS Schalter Stromanschluss- buchse rund Auswahltaste Auswahltaste Farbtemperatur Batteriestatus Auswahltaste Farbton / Sättigung 8.1 Gerät einschalten / ausschalten am Gerät • Schalten Sie das Gerät mit dem EIN/AUS Schalter (6) ein. •...
  • Page 17: Einstellen Des Farbtons Am Gerät

    6. Der neue Wert für die Farbtemperatur wird vom Gerät übernommen, gespeichert und im Display angezeigt. 8.4 Einstellen des Farbtons am Gerät 1. Schalten Sie das Gerät mit dem EIN/AUS Schalter (6) ein (falls noch nicht erfolgt) 2. Durch einmaliges Drücken der Auswahltaste Farbton/Sättigung können Sie die Einstellung des Farbtons vornehmen.
  • Page 18: Probleme Beheben

    10. Probleme beheben Problem Mögliche Ursachen Abhilfe Netzkabel ist nicht oder nicht Netzkabel und Netzteil korrekt eingesteckt korrekt anschließen Gerät ist eingeschaltet, Am EIN/AUS Schalter die zeigt aber keine Funktion Falsche Stromquelle gewählt richtige Stromquelle wählen Akkus sind leer Akkus laden Gerät ist ausgeschaltet Gerät einschalten Wenden Sie sich an unseren...
  • Page 19: Zubehör

    Sie kostenlos. 14. Verweis auf die Konformitätserklärung „Hiermit erklärt WALSER GmbH & Co. KG, dass sich die Fernbedienung und der integrierte Funkempfänger in Übereinstimmung mit den grundlegenden Anforderungen und den übri- gen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet“. Die Konformitätserklä-...
  • Page 20: Technische Daten

    15. Technische Daten Gerät LED Rainbow 60W RGBW Ringleuchte Artikel Nummer 23116 Max. Leistung 60 Watt Modellvariante RGBW Anzahl LED´s verbaut Anzahl Leuchtmittel RGB LED Variante Hochleistungs SMD LED Farbtemperatur 2700 - 9999 ± 200 Kelvin Lichtstrom max. 1315 lm Farbwiedergabeindex CRI 95 Ra Flickerfrei...
  • Page 21 Betriebsdaten Zulässige Betriebsbedingung -10 °C bis + 50 °C Trocken und staubfrei in der Originalverpackung oder Tasche, Lagerbedingungen bei -20 °C bis +50 °C Hinweise zum Betrieb Während des Netzbetriebes die Akkus aus den Steckplätzen Hinweise Dauerbetrieb entfernen LED Ringleuchte mit Halterung und Frontdiffusor, Anschluß- Lieferumfang kabel und Netzteil, Mini Kugelkopf, Smartphone-Halterung, Tasche und Bedienungsanleitung Deutsch/Englisch...
  • Page 22 86368 Gersthofen Deutschland Unser Garantieversprechen WALSER ist bekannt für seine hochwertige Verarbeitung, beste Funktionalität und einen kun- dennahen Service. Um unserem außergewöhnlichen Serviceniveau zusätzlichen Ausdruck zu verleihen, geben wir für dieses Walimex pro Produkt eine Garantie von 2 Jahren. Diese Garan- tie ist nur in Verbindung mit Ihrem Kaufbeleg gültig.
  • Page 23: Instruction Manual

    Instruction Manual We are pleased that you have chosen a Walimex pro product from WALSER. With the Walimex pro LED Rainbow 60W RGBW ring light, you get a very powerful and richly equipped ring light with the latest LED technology. This ring light convinces with highest light quality and state-of-the-art features including app control, illuminated display, bi-colour function and two NP-F battery slots.
  • Page 24: Notes On Understanding These Operating Instructions

    Notes on understanding these operating instructions 1.1 Markings and symbols on the unit This symbol means that your unit complies with the safety requirements of all applicable EU directives. Environmentally-friendly disposal You must not dispose of electrical and electronic equipment, in addition to batteries or rechargeable batteries with general household waste.
  • Page 25: Important Safety Instructions

    Important safety instructions WARNING Danger of glare and damage to the eyes The optical radiation of the LED lamp can blind the eyes and cause after-images if people or animals look directly into the lamps. This can result in accidents and eye damage. Make sure that people or animals do not look directly into the lamps and that sufficient distance of at least 5m is maintained.
  • Page 26 ■ Lamps may only be replaced by a qualified electrician. NOTICE Compare local power supply with the connection values of the unit. If the values do not match, please contact info@walser.de. • Only connect the power supply unit to a protective earthed socket NOTICE...
  • Page 27 WARNING Fire hazard due to overheating The unit may overheat if you operate it with the ventilation slots covered. The unit itself and highly flammable materials near the unit may start to burn. ■ Do not cover the ventilation slots of the unit during operation. ■...
  • Page 28: Removing The Unit From Its Packaging And Checking It

    Check that the items included in the delivery are undamaged. NOTICE If the scope of delivery is incomplete or damaged, please contact info@walser.de. In the course of product improvements, we reserve the right to make technical and optical changes. Not subject to compulsory labelling according to RL 2010/30/EU - Not suitable for...
  • Page 29: Components And Controls

    Components and controls...
  • Page 30 Ring light 1. Flash holders on the top of the luminaire inside and outside 2. Rear of the unit with ventilation slots 3. Battery slots (Sony NP-F compatible) 4. Three hot shoe holders at the bottom 5. Display 6. ON/OFF switch 7.
  • Page 31: Quick Guide

    Quick guide NOTICE Detailed instructions for the following activities can be found in the respective sections of these operating instructions. When using the unit for the first time, follow the sequence of the following steps to avoid damage to the unit. WARNING Please observe the safety instructions in the respective sections for all activities.
  • Page 32: Power Supply

    NOTICE Observe the tripod manufacturer's user information WARNING Only mount the unit on a stand that is designed for the weight and dimensions of the unit. See technical data. Make sure that the tripod with the mounted unit is non-tilting and non-slip. Power supply 7.1 Power supply via rechargeable battery - Battery mounting •...
  • Page 33: Power Supply Via Mains Current - Operation With Mains Adapter

    • Switch off the luminaire after use with the ON/OFF switch (6) NOTICE Compare local power supply with the connection values of the unit. If the values do not match, please contact info@walser.de. NOTICE After use, disconnect the unit from the local power supply by pulling out the mains plug.
  • Page 34: Operation And Handling Of The Unit

    Operation and handling of the unit Display Multifunctional push dial (selection wheel) ON/OFF switch Power socket round Battery status Colour temperature selection button selection button Selection button Hue / Saturation 8.1 Switching the unit on / off on the unit •...
  • Page 35: Adjusting The Colour Tone On The Unit

    8.4 Adjusting the colour tone on the unit 1. Switch the unit on with the ON/OFF switch (6) (if not already done) 2. By pressing the Hue/Saturation selection button once, you can adjust the hue. 3. Turn one of the multi-function push/turn switches to set the desired shade. 5.
  • Page 36: Troubleshooting

    10. Troubleshooting Problem Possible causes Remedy Mains cable is not plugged Connect the mains cable and in or not plugged in correctly power supply unit correctly Unit is switched on, Wrong power source Select the correct power but shows no function selected source at the ON/OFF switch Batteries are empty...
  • Page 37: Accessories

    Do not clean the lamps with water. Even small residues on the lamps can cause the lamps to burst 12. Accessories In our web shop at www.foto-walser.de you will find the optimal accessories for your unit. 16870 NP-F 750 Li-Ion battery for Sony 4400mAh 7.4V 32.6Wh 18680 NP-F 960 Li-Ion Battery for Sony 6600mAh 7,4V 48,8Wh 12138 walimex pro WT-806 Lamp Tripod, 256cm 13.
  • Page 38: Technical Data

    15. Technical Data Unit LED Rainbow 60W RGBW Ring Light Item number 23116 Max. Power 60 Watt Model variant RGBW Number of LEDs installed Number of lamps RGB LED version High power SMD LED Colour temperature 2700 - 9999 ± 200 Kelvin Luminous flux max.
  • Page 39 Operating data Permissible operating -10 °C to + 50 °C condition Dry and dust-free in the original packaging or bag, Storage conditions at -20 °C to +50 °C. Notes on operation Notes on continuous Remove the batteries from the slots during mains operation. operation LED ring light with bracket and front diffuser, connection Scope of delivery...
  • Page 40 Walimex pro. This guarantee is only valid in conjunction with your proof of purchase. If you wish to make use of our guarantee, please contact us by e-mail at info@foto-walser.de. You can find our comprehensive guarantee promise and the scope of the guarantee under www.foto-walser.de/garantie...

This manual is also suitable for:

23116
