INSTRUKCJA OBSŁUGI I KONFIGURACJI TERMOSTATU
TERMOFOL TF-H6 WIFI
CHARAKTERYSTYKA I DANE TECHNICZNE
Dziękujemy za zakup naszego produktu. Liczymy, że będziecie Państwo zadowoleni z korzystania z
termoregulatora TERMOFOL TF-H6 WIFI. Jest to w pełni funkcjonalny sterownik instalacji i urządzań
grzewczych zapewniający najwyższy komfort obsługi oraz precyzyjne i użyteczne funkcje, które pozwolą
Państwu w pełni uzyskać kontrolę nad klimatem pomieszczeń. Poniżej przedstawiono wyświetlacz ter-
moregulatora oraz jego podstawowe parametry techniczne.
Napięcie zasilające: 230 V AC 50/60 Hz • Kolor: Biały • Wewnętrzny czujnik temp. powietrza: NTC • Zewnętrzny czujnik
temp. powietrza: NTC • Maksymalne natężenie przełączanego prądu: 16A • Zakres programowanej temp.: 1÷70 °C •
Fabryczny zakres programowanej temp.: 5÷35 °C • Dokładność: ±0.5 °C • Wymiary zewnętrzne (bez ramki): 55 mm x
55 mm • Wymiary zewnętrzne (z ramką): 82 mm x 82 mm (dostępny system modułowy) • Stopień ochrony IP31 • WIFI
INSTALACJA TERMOSTATU, POŁĄCZENIA ELEKTRYCZNE

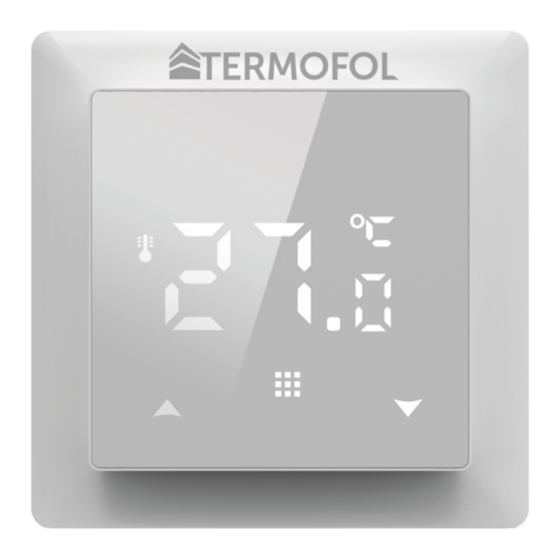

TERMOFOL TF-H6 WIFI to nowoczesny, wyposażony w panel sterujący LED, programowalny termoregu-
lator przeznaczony do sterowania elektrycznymi systemami grzewczymi. Termoregulator odczytuje tem-
peraturę z wewnętrznego i zewnętrznego czujnika temperatury, który jest dołączony w zestawie. Funkcja
WiFi oraz dedykowana aplikacja producenta TERMOFOL SMART umożliwia sprawowanie nadzoru nad
instalacją grzewczą w sposób mobilny. Przed montażem, demontażem, czyszczeniem, dokonywaniem
przeglądu, zmiany konfiguracji, zawsze odłącz termoregulator od źródła zasilania, np. wyłączając linię
zasilającą w rozdzielni elektrycznej.
Zapoznaj się z całą treścią niniejszej instrukcji przed rozpoczęciem instalacji termoregulatora. Na tere-
nie RP, połączeń elektrycznych termoregulatora musi dokonać elektryk posiadający czynne uprawnienia
SEP do robót elektroinstalacyjnych do 1 kV. Instalacja elektryczna zasilająca termoregulator powinna
odpowiadać wymogom określonym w Rozporządzeniu Ministra Infrastruktury i Budownictwa w sprawie
warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie [DZ.U. z 7 czerwca 2019,
poz. 1065] wraz z normami odniesienia.
1 2 3 4 5 6 7
IP31
Rysunek 1. Opis listwy zaciskowej termoregulatora
Termoregulator przeznaczony jest do montażu w puszce elektrycznej ø 60 mm. W celu jego instalacji
w puszce elektrycznej i podłączeń elektrycznych należy bardzo delikatnie (tak by nie urwać taśmy połą-
czeniowej) otworzyć jego obudowę zdejmując zespół wyświetlacza zgodnie z instrukcją przedstawioną
na Rysunku 2. powyżej. Instalacja termoregulatora powinna być zaplanowana w miejscu nienarażonym
na kontakt z promieniami słonecznymi. Rysunek nr 1. przedstawia listwę zaciskową termoregulatora
służącą do wykonania podłączeń elektrycznych urządzenia z siecią elektryczną. Odpowiednio przewód
neutralny (N) linii zasilającej przyłączamy do zacisku oznaczonego numerem 2, a przewód fazowy (L) do
zacisku oznaczonego numerem 1. Natomiast urządzenie grzewcze (matę, folią grzewczą) podłączamy
do zacisków listwy odpowiednio: przewód neutralny (N1) zasilania urządzenia grzewczego przyłącza-
my do zacisku oznaczonego numerem 3, a przewód fazowy (L1) do zacisku oznaczonego numerem 4.
Zewnętrzny czujnik temperatury NTC należy przyłączyć do zacisków oznaczonych numerami 6 i 7, przy
czym biegunowość nie ma znaczenia. Po zakończeniu instalacji i wykonaniu połączeń elektrycznych nale-
ży dokonać konfiguracji systemu zgodnie z kolejnym punktem niniejszej instrukcji.
STEROWANIE – OPIS FUNKCJI PRZYCISKÓW STERUJĄCYCH
Poniżej przedstawiono identyfikację graficzną przycisków panelu sterującego (wyświetlacza) termoregu-
latora. Przyciski te są multi-funkcjonalne, tzn. w zależności od stanu pracy termoregulatora, oraz różni-
cując czas utrzymywania dotyku możliwe jest wydawanie różnych komend termoregulatorowi. Poniżej
dokonano deskrypcji przycisków, oraz szczegółowo omówiono dostępne z ich udziałem funkcje termo-
regulatora.
Przycisk włącz/wyłącz. W stanie wyłączonego termostatu dotknięcie tego przycisku załącza ter-
mostat. W stanie pracy termostatu dotknięcie powoduje wyświetlenie zegara na wyświetlaczu
termostatu. W celu wyłączenia termoregulatora należy niniejszy przycisk dotknąć, utrzymując
dotyk przez minimum 3 sek.
Przycisk menu służy do zmiany trybu pracy termoregulatora z manualnego na automatyczny
lub funkcję wakacyjną (holiday mode) w trakcie pracy termoregulatora. W przypadku gdy ter-
moregulator pracuje w trybie wakacyjnym (holiday mode) lub automatycznym, dotknięcie tego
przycisku powoduje uaktywnienie trybu manualnego i możliwość zmiany zadanej temperatury
powietrza. W stanie pracy termoregulatora dotknięcie tego przycisku przez min. 5 sek. pozwala
wywołać funkcje korekty zegara i daty oraz programowania harmonogramu. W tym przypadku
przycisk ten również służy do zatwierdzania poszczególnych wprowadzanych zmian i parame-
trów harmonogramu. W stanie wyłączonego termoregulatora dotknięcie tego przycisku i utrzy-
manie dotyku przez min. 5 sek. uruchamia kreatora funkcji zaawansowanych termoregulatora.
Przycisk kursora zmniejszającego. W stanie załączonego termoregulatora dotknięcie i przytrzy-
manie przez ponad 3 sek. załącza i wyłącza blokadę przycisków tzw. „child lock". Pojedyncze do-
tknięcie wyświetla poziom temperatury zadanej w trybie manualnym, a wielokrotne dotknięcia
zmniejszają jej wartość.
Przycisk kursora zwiększającego. W stanie załączonego termoregulatora dotknięcie i przytrzy-
manie przez ponad 3 sek. umożliwia odczyt temperatury mierzonej przez zewnętrzny czujnik
temperatury NTC. Pojedyncze dotknięcie wyświetla poziom temperatury zadanej w trybie ma-
nualnym, a wielokrotne dotknięcia zwiększają jej wartość.
W przypadku pracy termoregulatora w trybie automatycznego harmonogramu przyciski
umożliwiają czasową korektę temperatury dla wykonywanego przez termostat aktualnego okresu auto-
matycznego harmonogramu.
Programowanie termoregulatora
TF-H6 WIFI film instruktażowy
–
na Youtube
Rysunek 2. Demontaż termoregulatora
IKONY WYŚWIETLACZA – SPECYFIKACJA
ikona wraz z numerem od 1 do 6 wska-
zuje aktualnie wykonywany program
(okres doby)
ikona wskazująca aktualny dzień tygo-
dnia z zakresu od 1 do 7
ikona wskazująca aktywność blokady
przycisków (child lock)
ikona wskazująca uruchomienie funkcji
przeciw zamarzaniu
ikony wskazujące pracę termore-
gulatora w tymczasowym trybie
manualnym w ramach bieżącego
KONFIGURACJA PODSTAWOWYCH PARAMETRÓW
01 – Ustawienie zegara 02 – tryb automatyczny, ustawienie tygodniowego harmonogramu pracy urzą-
dzenia z podziałem na 6 okresów grzewczych w ciągu doby 03 – Holiday Mode (Tryb Wakacyjny) – usta-
wienie stałej temperatury na określoną liczbę dni.
Ustawienie trybu pracy:
Naciśnij przez min. 3 sek. następnie z wykorzystaniem przycisków
Zatwierdź wybór naciskając przycisk
Programowanie harmonogramu tygodniowego:
Fabrycznie wybrany tryb harmonogramu to 5+2. Poniższa tabela przedstawia fabryczny cykl dnia.
Programowanie okresów grzewczych w ciągu doby: Naciśnij przez 3 sek.
--> ustaw godzinę rozpoczęcia pracy P1 --> zatwierdź naciskając
P1 --> zatwierdź naciskając . Powtórz czynność dla wszystkich okresów grzewczych P1-P6, a następnie
powtórz schemat dla dni weekendowych przechodząc przez punkty P1-P6.
P1 P2 P3
Powrót do
Pobudka Wyjście z domu
domu
6:00 20 °C 8:00 15 °C 11:30
Holiday Mode (Tryb Wakacyjny): ustawienie okresu wakacyjnego
--> wybierz 03 --> naciśnij
Naciśnij przez 3 sek.
ustaw zadaną temperaturę --> zatwierdź naciskając
Ustawienie zegara:
--> wybierz 01 --> naciśnij
Naciśnij przez 3 sek.
naciskając --> ustaw aktualny dzień tygodnia 1 dla pon, 2 dla wt itd. --> zatwierdź naciskając
PROGRAMOWANIE OPCJI ZAAWANSOWANYCH TERMOSTATU
Poniższa tabela zawiera zestawienie zaawansowanych funkcji i programowalnych parametrów termo-
statu. Aby uzyskać dostęp do ustawień zaawansowanych należy wyłączyć termostat poprzez naciśnięcie
przycisku przez ponad 3s. Następnie należy przytrzymać przycisk
zapalenia się ekranu termostatu. Pojedyncze dotknięcia przycisku
funkcjami/parametrami a modyfikacja wartości danej funkcji/parametru dokonywana jest z użyciem
przycisków . Przejście do kolejnej funkcji/parametru zapamiętuje ustawienia poprzedzającej.
Nr Rodzaj funkcji / parametru
1 Kalibracja czujnika
temperatury powietrza
Histereza czujnika
2
temperatury powietrza
Histereza zewnętrznego
3
czujnika temperatury
N1: tylko wewnętrzny czujnik temperatury włączony
N2: tylko zewnętrzny czujnik temperatury włączony
Wybór czujników temperatury –
4 N3: włączony wewnętrzny i zewnętrzny czujnik temperatury
sposobu kontroli temperatury
– utrzymywanie zadanej temperatury powietrza z kontrolą
temperatury urządzenia grzewczego
5 Blokada przycisków
Ograniczenie maksymalnej tem- 20 °C ÷ 70 °C Uwaga: ustawienie wartości poniżej 20 °C
6
peratury czujnika zewnętrznego spowoduje wyłączenie tej funkcji!
Ograniczenie minimalnej 1 °C ÷ 10 °C Uwaga: ustawienie wartości powyżej 10 °C
7
temperatury powietrza
Minimalna wartość temperatury
8
programowanej
Maksymalna wartość
9
temperatury programowanej
Funkcja odkamieniania
A
(dla kotłów wodnych)
Funkcja pamięci stanu 0: Urządzenie przyjmuje swój stan sprzed zaniku zasilania
B urządzenia przed zanikiem 1: Urządzenie pozostaje wyłączone po powrocie zasilania
napięcia zasilającego 2: Urządzenie pozostaje włączone po powrocie zasilania
Typ harmonogramu pracy
C
automatycznej (wg dni tygodnia)
0: nic nie wyświetlane w trybie standby
Tryb uśpienia – konfiguracja
D 1: wyświetlana temperatura w trybie standby
parametrów wyświetlacza
2: wyświetlana tem. – wyższa jasność w trybie standby
Przywrócenie ustawień Przytrzymać przez ponad 5s przycisk
E
fabrycznych
Funkcja wykrywania otwartego
F
okna (określenie temp. min.)
Czas wykonywania funkcji
H
wykrywania otwartego okna
Zużycie energii elektr. w dniu
P1
wczorajszym
Łączne zużycie energii
P2
elektrycznej
Ustaw moc urządzenia
P3 XXXX W, Wpisz moc urządzenia pomiędzy 100-3500W
grzewczego
Wyłącz termostat, naciśnij długo oraz aby przejść do zaawansowanej opcji P. Krótko naciśnij
pozycję, krótko naciśnij lub aby zmienić wartość.
Histereza czujnika zewnętrznego – dodatkowa informacja: limit wartości temperatury mierzonej przez
czujnik zewnętrzny wynosi 28 °C dla ustawień fabrycznych opcji zaawansowanych (pkt 6.), a fabryczna
wartość histerezy czujnika zewnętrznego (pkt 3.) wynosi 2 °C. Gdy temperatura wzrośnie do 28 °C, ter-
mostat przestanie zasilać sterowane urządzenie grzewcze i przypomni o alarmie wysokiej temperatury
wyświetlając migający symbol . Jeśli temperatura mierzona przez czujnik zewnętrzny spadnie do
26 °C termostat ponownie zacznie zasilać sterowane urządzenie grzewcze i symbol
(tylko w sytuacji gdy temperatura powietrza w pomieszczeniu jest niższa od zadanej).
Kody błędów wyświetlane przez termostat. Należy wybrać poprawną konfigurację wbudowanego i ze-
wnętrznego czujnika temperatury w pkt 4. opcji zaawansowanych. Błędny wybór lub usterka czujnika
(awaria) spowoduje wyświetlenie na ekranie komunikatu o błędach. Wyświetlanie komunikatu o treści
„E1" oznacza usterkę czujnika wewnętrznego temperatury, natomiast wyświetlanie komunikatu o treści
„E2" oznacza usterkę czujnika zewnętrznego temperatury. Termostat nie zasili sterowanego urządzenia
grzewczego do czasu usunięcia usterki!
ikona funkcji WiFi
ikona połączenia Cloud
ikona potwierdzająca pracę termostatu
w trybie automatycznego harmonogra-
mu
ikona potwierdzająca pracę termostatu
w trybie manualnym
ikona potwierdzająca załączenie urzą-
dzenia grzewczego przez termostat
ikona wskazująca uruchomienie trybu
wakacyjnego (holiday mode)
ikona wskazująca aktywność funkcji
otwartego okna
wybierz opcję 02 lub 03.
--> wybierz 02 --> naciśnij
--> ustaw temperaturę okresu
P4 P5
Wyjście z domu Powrót do domu
15 °C 13:30 15 °C 17:00 15 °C
--> ustaw ilość dni --> zatwierdź naciskając
--> ustaw aktualną godzinę --> zatwierdź
przez minimum 5s. do czasu
przełączają pomiędzy kolejnymi
Zakres wartości parametru / opcji funkcji
-9 °C ÷ 9 °C
0.5 °C ÷ 2,5 °C
1 °C ÷ 9 °C
0: blokada częściowa / 1: blokada pełna
spowoduje wyłączenie tej funkcji!
1 °C ÷ 10 °C
20 °C ÷ 70 °C
0: wyłączona / 1: włączona
0: 5+2 dni / 1: 6+1 dni / 2: 7 dni
po wyborze tej
opcji
10°C ÷ 20 °C
10 min ÷ 20 min
XXX Kwh, długo naciśnij strzałkę
co spowoduje wyzerowanie wyniku
XXX Kwh, długo naciśnij strzałkę
co spowoduje wyzerowanie wyniku
P6
Sen
22:00 15 °C
-->
Wartość
fabryczna
-1 °C
1 °C
2 °C
N3
0
28 °C
5 °C
5 °C
35°C
0
0
0
2
Ao
10 °C
10 min
2000W
aby wybrać
przestanie migać
