Kobelt 7169 Quick Start

ENG:
This document serves as a quick guide to instruct the user on installing Kobelt's 7169 joy stick.
For further information visit
ESP:
Este documento sirve como una guía rápida para instruir al usuario sobre la instalación del palanca
de control de 7169 de Kobelt. Para obtener más información, visite
código QR a continuación.
NEL:
Dit document dient als een beknopte handleiding om de gebruiker te instrueren bij het installeren
van Kobelt's 7169-joystick. Ga voor meer informatie naar
code.
GRE:
Αυτό το έγγραφο χρησιμεύει ως ένας γρήγορος οδηγός για να καθοδηγήσει τον χρήστη σχετικά
με την εγκατάσταση του Joy Stick 7169 της Kobelt. Για περισσότερες πληροφορίες επισκεφθείτε τη
διεύθυνση www.Kobelt.com
ENG:

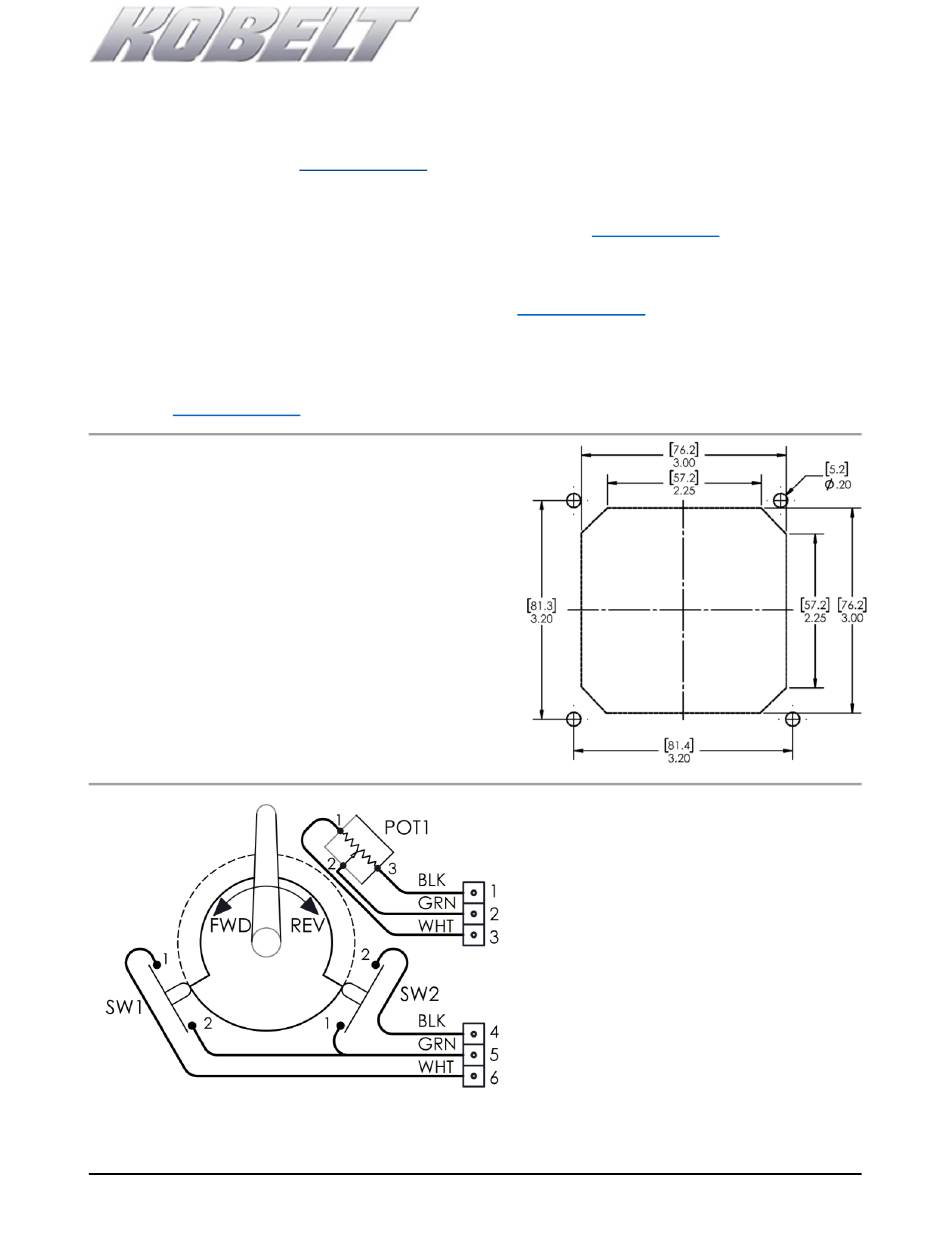

The console must be prepared as per the diagram at
right. Secure the joy stick with four #10 or M5 screws to the
console.
ESP:
La consola debe prepararse según el diagrama de la
derecha. Asegure la palanca de desplazamiento con cuatro
tornillos #10 o M5 a la consola.
NEL:
De console moet worden voorbereid volgens het
diagram rechts. Bevestig de jog-hendel met vier #10- of M5-
schroeven aan de console.
GRE:
I konsóla prépei na proetoimasteí sýmfona me to
diágramma sta dexiá. Stereóste ton mochló trexímatos me
tésseris vídes #10 í M5 stin konsóla.
beoogde besturing te realiseren. De afbeelding links toont de bedradingstoewijzing per klem.
Rev A
Qu
7169 JOY STICK
www.Kobelt.com or scan the QR code below.
ή σαρώστε τον κωδικό QR παρακάτω.
QSI-7169.docx
QUICK START INSERT
www.Kobelt.com
www.Kobelt.com of scan onderstaande QR-
ENG:
The Jog Lever has switches and a
potentiometer wired to 6 terminals. Connect the
wires to the appropriate terminals to realize the
intended control. The image at left depicts the
wiring assignment by terminal.
ESP:
El Jog Lever tiene interruptores y un
potenciómetro conectado a 6 terminales.
Conecte los cables a los terminales apropiados
para realizar el control previsto. La imagen de la
izquierda muestra la asignación de cableado por
terminal.
NEL:
De Jog Lever heeft schakelaars en een
potentiometer aangesloten op 6 terminals. Sluit
de draden aan op de juiste klemmen om de
o escanee el
1 of 2
