LEVEL
SD331.xx
MANUALE DI ISTRUZIONE E INSTALLAZIONE
INSTRUCTION AND INSTALLATION MANUAL

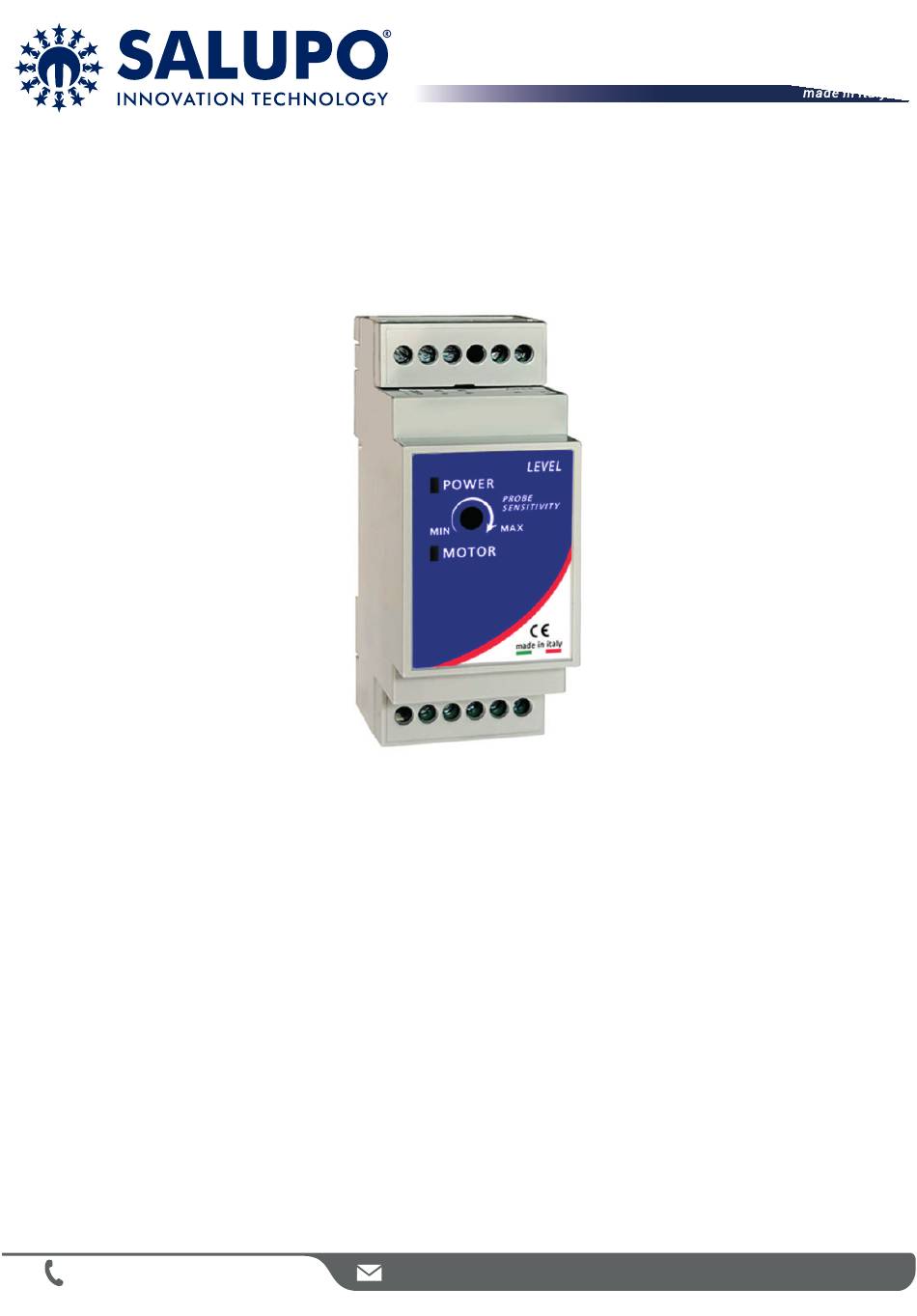

Relè di livello serie DIN con controllo di livello a 3 sonde, ingresso galleggiante
e sensibilità sonde regolabile
Level relay serie DIN with 3 level control probes, float switch input and
adjustable probes sensibility
CUSTOMER SERVICE
customer.service@salupoquadri.com
( )
+39 0 941.1820216
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Summary of Contents for SALUPO LEVEL Series
- Page 1 ITA/ENG rev.1 02/02/2022 LEVEL SD331.xx MANUALE DI ISTRUZIONE E INSTALLAZIONE INSTRUCTION AND INSTALLATION MANUAL Relè di livello serie DIN con controllo di livello a 3 sonde, ingresso galleggiante e sensibilità sonde regolabile Level relay serie DIN with 3 level control probes, float switch input and adjustable probes sensibility CUSTOMER SERVICE customer.service@salupoquadri.com...
- Page 2 1. ISTRUZIONI GENERALI PER L’INSTALLAZIONE 1. GENERAL INSTRUCTIONS FOR INSTALLING Assicurarsi che la linea sia protetta Make sure power supply is protected up to secondo le normative, in funzione standard depending on the application. dell'applicazione. Accertarsi che la Make sure that the load current on the corrente di carico sul/sui relè...
- Page 3 2. CARATTERISTICHE GENERALI 2. GENERAL CHARACTERISTICS - Tensione alimentazione 24Vac - Power supply 24Vac (SD331.024) (SD331.024) - Power supply 230Vac (SD331.230) - Tensione alimentazione 230Vac - Power supply 400Vac (SD331.400) (SD331.230) - Frequency 50Hz - Tensione alimentazione 400Vac - Very low voltage input for level control (SD331.400) with 3 probes - Frequenza 50Hz...
- Page 4 3. SCHEMA DI COLLEGAMENTO (SD332.xx) 3. WIRING DIAGRAM (SD332.xx) USCITA MOTORE MOTOR OUTPUT ALIMENTAZIONE POWER SUPPLY LEGENDA / KEY 10 COMUNE SONDE / COMMON PROBE SONDA DI MINIMO / MINIMUM PROBE SONDA DI MASSIMA / MAXIMUM PROBE COMUNE INGRESSI / COMMON PRESSOSTATO START O GALLEGGIANTE / PRESSURE SWITCH OR FLOAT SWITCH COMUNE RELE’...
- Page 5 4. IMPIEGO E FUNZIONAMENTO GENERALE 4. APPLICATION AND GENERAL FUNCTIONING Il Level serie din è particolarmente indicato The Level din series is particularly suitable per la gestione di elettropompe tradizionali, to manage traditional and submersible sommerse e autoclavi. electric pumps, and surge tank systems. All’accensione, prima di entrare in At starting, before operating the device funzione, il dispositivo attende un tempo...
- Page 6 5. DICHIARAZIONE DI CONFORMITÀ 5. DECLARATION OF CONFORMITY Il costruttore: The manufacturer: Salupo S.r.l. Salupo S.r.l. C/da Pietra di Roma - Via Vicolo VI, n°2 C/da Pietra di Roma - Via Vicolo VI, n°2 98070 Torrenova (ME) 98070 Torrenova (ME)
- Page 7 NOTE...
- Page 8 C/da Pietra di Roma Via Vicolo VI, n°2 98070 Torrenova (ME) ITALY Tel.:+39 - 0941 - 950216 Fax:+39 - 0941 - 958777 www.salupoquadri.com e-mail: info@salupoquadri.com...
