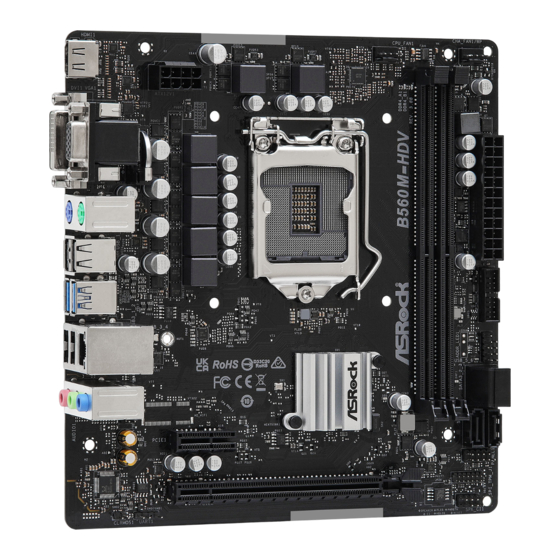

ASROCK B560M-HDV R3.0 Manual
  1. Manuals
  2. Brands
  3. ASROCK Manuals
  4. Motherboard
  5. B560M-HDV R3.0
  6. Manual

ASROCK B560M-HDV R3.0 Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 59

Quick Links

Download this manual
Contact Information
If you need to contact ASRock or want to know more about ASRock, you're
welcome to visit ASRock's website at http://www.asrock.com; or you may contact
your dealer for further information. For technical questions, please submit a
support request form at https://event.asrock.com/tsd.asp
ASRock Incorporation
e-mail: info@asrock.com.tw
ASRock EUROPE B.V.
e-mail: sales@asrock.nl
ASRock America, Inc.
e-mail: sales@asrockamerica.com
Scan the QR code to view more manuals and documents.

Advertisement

loading
Need help?

Need help?

Do you have a question about the B560M-HDV R3.0 and is the answer not in the manual?

Questions and answers

Related Manuals for ASROCK B560M-HDV R3.0

Summary of Contents for ASROCK B560M-HDV R3.0

  • Page 1 Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at https://event.asrock.com/tsd.asp ASRock Incorporation e-mail: info@asrock.com.tw...
  • Page 2 B560M-HDV R3.0 Motherboard Layout...

  • Page 3: Table Of Contents

    No. Description ATX 12V Power Connector (ATX12V1) CPU Fan Connector (CPU_FAN1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) Chassis/Waterpump Fan Connector (CHA_FAN1/WP) ATX Power Connector (ATXPWR1) USB 3.2 Gen1 Header (USB3_3_4) USB 2.0 Header (USB_5_6) SATA3 Connector (SATA3_3) (Upper), SATA3 Connector (SATA3_2) (Lower) SATA3 Connector (SATA3_1) SATA3 Connector (SATA3_0) System Panel Header (PANEL1)

  • Page 4: No. Description

    B560M-HDV R3.0 I/O Panel No. Description No. Description D-Sub Port USB 2.0 Ports (USB_3_4) PS/2 Mouse Port USB 3.2 Gen1 Ports (USB3_1_2) LAN RJ-45 Port* USB 2.0 Ports (USB_1_2) Line In (Light Blue)** PS/2 Keyboard Port Front Speaker (Lime)** DVI-D Port...
  • Page 5 ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Page 6 Gen Intel® Core (i9/i7) support DDR4 up to 2933; Core (i5/i3), Pentium® and Celeron® support DDR4 up to 2666. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) • Supports ECC UDIMM memory modules (operate in non- ECC mode) • Max.
  • Page 7 • 11 Gen Intel® Core Processors support Intel® X Graphics Architecture (Gen 12). 10 Gen Intel® Core Processors support Gen 9 Graphics • Three graphics output options: D-Sub, DVI-D and HDMI * Supports up to 2 displays simultaneously • Supports HDMI 2.0 with max. resolution up to 4K x 2K (4096x2160) @ 60Hz with 11 Gen Intel®...

  • Page 8: Cpu Fan Connector (Cpu_Fan1)

    B560M-HDV R3.0 Storage • 4 x SATA3 6.0 Gb/s Connectors, support Intel Rapid Storage Technology 18, NCQ, AHCI and Hot Plug • 1 x SPI TPM Header Connector • 1 x Chassis Intrusion and Speaker Header • 1 x CPU Fan Connector (4-pin) * The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.
  • Page 9 * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools. Overclocking may affect your system’s stability, or even cause damage to the components and devices of your system.
  • Page 10 B560M-HDV R3.0 Chapter 2 Installation This is a Micro ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Page 11 2.1 Installing the CPU 1. Before you insert the 1200-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.
  • Page 12 B560M-HDV R3.0...
  • Page 13 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Page 14 B560M-HDV R3.0 2.2 Installing the CPU Fan and Heatsink...
  • Page 15 2.3 Installing Memory Modules (DIMM) This motherboard provides two 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs. 2.
  • Page 16 B560M-HDV R3.0...
  • Page 17 2.4 Expansion Slots (PCI Express Slots) There are 2 PCI Express slots slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.

  • Page 18: Clear Cmos Jumper (Clrmos1)

    B560M-HDV R3.0 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper...
  • Page 19 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power PLED+ PLED-...
  • Page 20 B560M-HDV R3.0 Serial ATA3 Connectors These four SATA3 Right Angle: connectors support SATA (SATA3_3: data cables for internal see p.1, No. 8) (Upper) storage devices with up (SATA3_2: to 6.0 Gb/s data transfer see p.1, No. 8) (Lower) rate. Vertical: (SATA3_0: see p.1, No.
  • Page 21 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the instructions in our manual and chassis manual to install your system. 2. If you use an AC’97 audio panel, please install it to the front panel audio header by the steps below: A.
  • Page 22 B560M-HDV R3.0 ATX 12V Power This motherboard Connector provides a 8-pin ATX 12V (8-pin ATX12V1) power connector. To use a (see p.1, No. 1) 4-pin ATX power supply, please plug it along Pin 1 and Pin 5. *Warning: Please make...
  • Page 23 (i9/i7) unterstützen DDR4 bis 2933; Core (i5/i3), Pentium® und Celeron® unterstützen DDR4 bis 2666. * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) • Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non- ECC-Modus) • Systemspeicher, max. Kapazität: 64GB • Unterstützt Intel® Extreme Memory Profile (XMP) 2.0 Erweiterungs- 11.
  • Page 24 B560M-HDV R3.0 • Unterstützt HDMI 2.0 mit max. Auflösung bis 4K x 2K (4096 x 2160) bei 60 Hz mit Intel® Core -Prozessoren der 11. Generation • Unterstützt HDMI 1.4 mit max. Auflösung bis 4K x 2K (4096 x 2160) bei 30Hz mit Intel® Core -Prozessoren der 10.
  • Page 25 Anschluss • 1 x SPI-TPM-Stiftleiste • 1 x Gehäuseeingriff- und Lautsprecher-Stiftleiste • 1 x CPU-Lüfteranschluss (4-polig) * Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W). • 1 x Anschluss Gehäuse/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung) * Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2 A (24 W).
  • Page 26 (i5/i3), Pentium® et Celeron® prennent en charge DDR4 jusqu’à 2666. * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) • Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC) •...
  • Page 27 ème • 11 Gén de processeurs Intel® Core prennent en charge ème l’architecture graphique Intel® X (Gén 12). 10 Gén de processeurs Intel® Core prennent en charge les graphiques Gén • Trois options de sortie graphique : D-Sub, DVI-D et HDMI * Prend en charge jusqu’à...
  • Page 28 B560M-HDV R3.0 • 1 x port clavier PS/2 Connectique • 1 x port souris PS/2 du panneau • 1 x port D-Sub arrière • 1 x port DVI-D • 1 x port HDMI • 2 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)
  • Page 29 Core (i5/i3), Pentium® e Celeron® supportano DDR4 fino a 2666. * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) • Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC) • Capacità max. della memoria di sistema: 64GB • Supporto di XMP (Extreme Memory Profile) Intel®...
  • Page 30 B560M-HDV R3.0 • Tre opzioni di output grafico: D-Sub, DVI-D e HDMI * Supporta fino a 2 display simultaneamente • Supporta HDMI 2.0 con max. risoluzione fino a 4K x 2K (4096x2160) a 60Hz con processori Intel® Core di 11°...
  • Page 31 Archiviazione • 4 connettori SATA3 6,0 Gb/s, supportano Intel Rapid Storage Technology 18, NCQ, AHCI e Hot Plug • 1 x connettore SPI TPM Connettore • 1 x collegamento altoparlante e intrusione telaio • 1 x connettore ventola CPU (4 pin) * Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).
  • Page 32 (i5/i3), Pentium® y Celeron® compatible con DDR4 de hasta 2666. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) • Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC) •...
  • Page 33 • Tres opciones de salida gráfica: D-Sub, DVI-D y HDMI * Admite hasta 2 pantallas simultáneamente • Admite HDMI 2.0 con una resolución máxima de hasta 4K x 2K (4096x2160) a 60Hz con procesadores Intel® Core de 11ª Gen • Admite HDMI 1.4 con una resolución máxima de hasta 4K x 2K (4096x2160) a 30Hz con procesadores Intel®...
  • Page 34 B560M-HDV R3.0 • 1 x Conector SPI TPM Conector • 1 x cabezal de intrusión de chasis y de altavoces • 1 x Conector para ventilador de la CPU (4 contactos) * El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.
  • Page 35 память DDR4 с частотой до 2933; Core (i5/i3), Pentium® и Celeron® поддерживают память DDR4 с частотой до 2666. * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/) • Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ЕСС) • Максимальный...
  • Page 36 B560M-HDV R3.0 Графическая • Встроенный видеоадаптер Intel® UHD Graphics и выходы VGA поддерживаются только при использовании ЦП со подсистема встроенными графическими процессорами. • Процессоры 11 поколения Intel® Core поддерживают графическую архитектуру Intel® X (поколение 12). Процессоры 10 поколения Intel® Core поддерживают...
  • Page 37 Тыловые • 1 x порт PS/2 для клавиатуры • 1 x порт PS/2 для мыши порты ввода- • 1 x порт D-Sub вывода • 1 x порт DVI-D • 1 x порт HDMI • 2 x портов USB 3.2 Gen1 (с защитой от электростатических разрядов) • 4 x порта...
  • Page 38 (i5/ i3), Pentium® e Celeron® suportam DDR4 até 2666. * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) • Suporta módulos de memória ECC UDIMM (opera em modo não-ECC) • Capacidade máxima da memória do sistema: 64GB • Suporta Extreme Memory Profile (XMP) 2.0 da Intel®...
  • Page 39 • Três opções de saída de gráficos: D-Sub, DVI-D e HDMI * Suporta até 2 monitores simultaneamente • Suporta HDMI 2.0 com resolução máx. até 4K x 2K (4096x2160) @ 60Hz com Processadores de 11ª Geração Intel® Core • Suporta HDMI 1.4 com resolução máx. até 4K x 2K (4096x2160) @ 30Hz com Processadores de 10ª...
  • Page 40 B560M-HDV R3.0 Conector • 1 x Plataforma SPI TPM • 1 x Intrusão do Chassi e Cabeçote de Autofalante • 1 x Conector da ventoinha da CPU (4 pinos) * O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).
  • Page 41 Intel® Core (i9/i7) obsługują DDR4 do 2933; Core (i5/i3), Pentium® i Celeron® obsługują DDR4 do 2666. * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/) • Obsługa modułów pamięci ECC UDIMM (działanie w trybie non-ECC) •...
  • Page 42 B560M-HDV R3.0 • Opcje trzech wyjść graficznych: D-Sub, DVI-D i HDMI * Obsługa do 2 monitorów jednocześnie • Obsługa HDMI 2.0 z maks. Rozdzielczością do 4K x 2K -tej (4096x2160) przy 60Hz z procesorami 11 Gen Intel® Core • Obsługa HDMI 1.4 z maks. Rozdzielczością do 4K x 2K...
  • Page 43 Złącze • 1 x złącze główkowe SPI TPM • 1 x złącze główkowe naruszenia obudowy i głośnika • 1 x złącze wentylatora CPU (4-pinowe) * Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W). • 1 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością...
  • Page 44 및 Celeron 은 DDR4 최대 2666 을 지원합니다 . * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) • ECC UDIMM 메모리 모듈 ( 비 -ECC 모드에서 작동함 ) 지원 • 시스템 메모리 최대 용량 : 64GB ®...
  • Page 45 • 그래픽 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI * 최대 2 개의 디스플레이를 동시에 지원 ® • 11 세대 Intel Core 프로세서 및 최대 해상도 4K x 2K (4096x2160) @ 60Hz 의 HDMI 2.0 지원 ® • 10 세대...
  • Page 46 B560M-HDV R3.0 • SPI TPM 헤더 1 개 커넥터 • 섀시 침입 및 스피커 헤더 1 개 • CPU 팬 커넥터 (4 핀 ) 1 개 * CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원합니다 . • 섀시 / 워터 펌프 팬 커넥터 (4 핀 ) 1 개 ( 스마트 팬 속도 제어 ) * 섀시...
  • Page 47 ます * 第 11 世代 Intel® Core (i9/i7/i5) は、最大 3200 ま での DDR4 をサポートします。Core (i3)、Pentium® および Celeron® は、最大 2666 までの DDR4 をサポートします。 * 第 10 世代 Intel® Core (i9/i7) は、 最大 2933 までの DDR4 を サポートします。 Core (i5/i3)、 Pentium® および Celeron® は、 最大 2666 までの DDR4 をサポートします。 * 詳細については、 ASRockウェブサイトのメモリーサポート一覧を 参照してください。 (http://www.asrock.com/) • ECC UDIMM メモリモジュールに対応 （non-ECC モードで動作） • システムメモリの最大容量： 64GB • Intel® エクストリームメモリプロファイル （XMP） 2.0 に対応 拡張スロット 第 11 世代 Intel® Core プロセッサ • 1 x PCI Express 4.0 x16 スロット * 第 10 世代 Intel® Core プロセッサ...
  • Page 48 B560M-HDV R3.0 • 3 つのグラフィックス出力オプション : D-Sub、DVI-D お よび HDMI * 最大 2 台のディスプレイを同時に対応します • 第 11 世代 Intel® Core プロセッサーにより、最大解像度 4Kx2K（4096x2160）@60Hz の HDMI 2.0 をサポートします • 第 10 世代 Intel® Core プロセッサーにより、最大解像度 4Kx2K（4096x2160）@30Hz の HDMI 1.4 をサポートします • DVI-D に対応、最大解像度 1920x1200 @60Hz • D-Sub に対応、最大解像度 1920x1200 @60Hz • HDMI 2.0 ポート（HDMI 準拠のモニターが必要）では、オ ートリップシンク、ディープカラー（12bpc）、xvYCC、 HBR（高ビットレートオーディオ）をサポート (Compliant HDMI monitor is required) • DVI-D ポートと HDMI 2.0 ポートで HDCP 2.3 に対応 • DVI-D ポートと HDMI ポートで HDCP 2.2 に対応（HDCP 2.3 対応、第 11 世代 Intel® Core...
  • Page 49 コネクタ • 1 x SPI TPM ヘッダー • 1 x シャーシイントルージョンとスピーカーヘッダー • 1 x CPU ファンコネクタ（4 ピン） * CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応 します。 • 1 x シャーシ/ウォーターポンプファンコネクタ （4 ピン） （スマートフ ァン速度制御） * シャーシ/ウォーターポンプファンは最大 2A (24W) の出力のウォ ータークーラーに対応します。 * CHA_FAN1/WP は 3 ピンまたは 4 ピンファンが使用されているか どうかを自動検出できます。 • 1 x 24 ピン ATX 電源コネクタ • 1 x 8 ピン 12V 電源コネクタ • 1 x 前面パネルオーディオコネクタ • 1 x USB 2.0 ヘッダー （2 つの USB 2.0 ポートに対応） （静電気放 電 (ESD) 保護に対応） • 1 x USB 3.2 Gen1 ヘッダー （2 つの USB 3.2 Gen1 ポートに対応） （静電気放電 (ESD) 保護に対応） • Microsoft® Windows® 10 64-bit / 11 64-bit...
  • Page 50 B560M-HDV R3.0 规格 • Micro ATX 规格尺寸 平台 • 稳固的电容器设计 • 支持第 10 代 Intel® Core 处理器及第 11 代 Intel® Core 处理器 (LGA1200) • 5 电源相设计 • 支持 Intel® Turbo Boost Max Technology 3.0 • Intel® B560 芯片集 • 双通道 DDR4 内存技术...
  • Page 51 • 只有 GPU 集成的处理器才支持 Intel® UHD Graphics 内置视效和 图形 VGA 输出。 • 第 11 代 Intel® Core 处理器支持 Intel® X 图形架构 （第 12 代）。第 10 代 Intel® Core 处理器支持第 9 代图形 • 3 个图形输出选项： D-Sub、DVI-D 和 HDMI * 同时最多支持两个 2 显示器 •...
  • Page 52 B560M-HDV R3.0 • 4 x SATA3 6.0 Gb/s 接口，支持 Intel Rapid Storage Technology 18、 存储 NCQ、AHCI 和热插拔 • 1 x SPI TPM 接脚 接口 • 1 x 机箱侵入和扬声器接脚 • 1 x CPU 风扇接口（4 针） * CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。...
  • Page 53 (i9/i7) 支援最高 2933 DDR4； ® ® Core (i5/i3)、Pentium 和 Celeron 支援最高 2666 DDR4。 * 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/) • 支援 ECC UDIMM 記憶體模組（於非 ECC 模式下運作） • 最大系統記憶體容量：64GB ® • 支援 Intel Extreme Memory Profile (XMP) 2.0 ® 擴充插槽 第 11 代 Intel Core 處理器...
  • Page 54 B560M-HDV R3.0 • 三個圖形輸出選項：D-Sub、DVI-D 及 HDMI * 最高同時支援 2 台顯示器 • 支援 HDMI 2.0，最高解析度可達 4K x 2K (4096x2160) @ ® 60Hz，搭載第 11 代 Intel Core 處理器 • 支援 HDMI 1.4，最高解析度可達 4K x 2K (4096x2160) @ ® 30Hz，搭載第 10 代 Intel Core 處理器...
  • Page 55 接頭 • 1 x SPI TPM 排針 • 1 x 機殼防護及喇叭排針 • 1 x CPU 風扇接頭 (4-pin) * CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。 • 1 x 機殼／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控 制） * 機殼／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷 風扇。 * 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CHA_FAN1/ WP。...
  • Page 56 Gen 10 (i9/i7) mendukung DDR4 hingga 2933; Core (i5/i3), Pentium® dan Celeron® mendukung DDR4 hingga 2666. * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) • Mendukung modul memori ECC UDIMM (berjalan dalam mode non-ECC) • Kapasitas maksimum memori sistem: 64GB • Mendukung Intel®...
  • Page 57 • Tiga pilihan output grafis: D-Sub, DVI-D, dan HDMI * Mendukung hingga 2 tampilan secara bersamaan • Mendukung HDMI 2.0 dengan resolusi maks. hingga 4K x 2K (4096x2160) @ 60Hz dengan Prosesor Intel® Core Gen 11 • Mendukung HDMI 1.4 dengan resolusi maks. hingga 4K x 2K (4096x2160) @ 30Hz dengan Prosesor Intel®...
  • Page 58 B560M-HDV R3.0 Konektor • 1 x Header SPI TPM • 1 x Intrusi Chassis dan Header Speaker • 1 x Konektor Kipas CPU (4-pin) * Konektor Kipas CPU mendukung kipas CPU dengan daya kipas maksimum 1A (12W). • 1 x Konektor Kipas Chassis/Pompa Air (4-pin) (Kontrol...
  • Page 59 In no event shall ASRock, its directors, officers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Page 60 INTEL END USER SOFTWARE LICENSE AGREEMENT IMPORTANT - READ BEFORE COPYING, INSTALLING OR USING. LICENSE. Licensee has a license under Intel’s copyrights to reproduce Intel’s Software only in its unmodified and binary form, (with the accompanying documentation, the “Software”) for Licensee’s personal use only, and not commercial use, in connection with Intel-based products for which the Software has been provided, subject to the following conditions: (a) Licensee may not disclose, distribute or transfer any part of the Software, and You...
  • Page 61 U.S. GOVERNMENT RESTRICTED RIGHTS. The Software is a commercial item (as defined in 48 C.F.R. 2.101) consisting of commercial computer software and commercial computer software documentation (as those terms are used in 48 C.F.R. 12.212), consistent with 48 C.F.R. 12.212 and 48 C.F.R 227.7202-1 through 227.7202-4. You will not provide the Software to the U.S.
  • Page 62 ASRock follows the green design concept to design and manufacture our products, and makes sure that each stage of the product life cycle of ASRock product is in line with global environmental regulations. In addition, ASRock disclose the relevant information based on regulation requirements.
