nodon DCL-1-1-00 User Manual

FR MODE D'EMPLOI
COUVERCLE POUR DISPOSITIF
DE CONNEXION LUMINAIRE (DCL)
Référence : DCL-1-1-00
Alimentation : 230V AC ~ 50Hz
Température de fonctionnement : de 0°C à 40°C
Dimensions : diamètre 90mm sans collerette, 120mm avec collerette,
hauteur 45mm, sans le module
Indice de protection : IP20
Poids : 45g sans collerette / 60g avec collerette, sans le module
Garantie : 2 ans
PRÉCAUTIONS D'USAGE
Le couvercle de DCL NodOn est un accessoire qui ne peut
pas être utilisé seul.
Il est prévu pour un montage avec les modules NodOn compatibles* :
Module EnOcean Multifonction.
Module Zigbee Multifonction.
*se référer au site nodon.fr/support pour la liste complète des produits
compatibles.
NOTICE DÉTAILLÉE
Accédez directement à la notice détaillée sur la
rubrique support sur nodon.fr/support/
INSTRUCCIONES
GEBRAUCHSANWEISUNG
DE USO
G e h e n S i e d i r e k t z u r
Acceda directa-mente a
ausführlichen Anleitung im Support
las instrucciones detalladas
B e r e i c h u n t e r n o d o n . f r / d e /
en la página de soporte de
technische-unterstuetzung/
nodon.fr/es/soporte/
APPROBATIONS ET CERTIFICATIONS
Ce produit est conforme à toutes les exigences des directives
européennes.
Ce logo signifie qu'il ne faut pas jeter l'appareil avec les
ordures ménagères. Les éléments contenus dans ce produit
doivent être recyclés sélectivement pour ne pas risquer de
nuire à la santé ou à l'environnement. Faites reprendre ces appareils
par votre revendeur ou utilisez les moyens de collecte sélective mis à
votre disposition par votre commune.
Ce produit est prévu pour être utilisé en intérieur uniquement.
CONTACT SAV
NodOn SAS nodon.fr/ section "support"
support@nodon.fr
121 rue des Hêtres
45590 St CYR EN VAL
(FRANCE)
DANGER D'ÉLECTROCUTION
AVANT T O U T E I N S TA L L AT ION A SSUREZ-VOUS
D'AVOIR COUPÉ L' ALIMENTATION ÉLECTRIQUE
SOUS PEINE D'ÉLECTROCUTION.
Coupez directement l'alimentation depuis le coffret électrique, pour
éviter tout risque d'électrocution. Ce module est conçu pour une
utilisation sous tension, une mauvaise installation peut entraîner un
incendie ou un choc électrique. Si vous ne vous sentez pas à l'aise
avec les installations électriques, veuillez consulter un professionnel.
Le module doit obligatoirement être installé ET connecté en suivant
scrupuleusement les instructions de cette notice.
Nous ne pourrons être tenus pour responsables en cas d'accident
ou de dommages dus au non respect des instructions de montage.
Coupez l'alimentation avant toute intervention et n'effectuez
aucune modification si la LED est allumée.

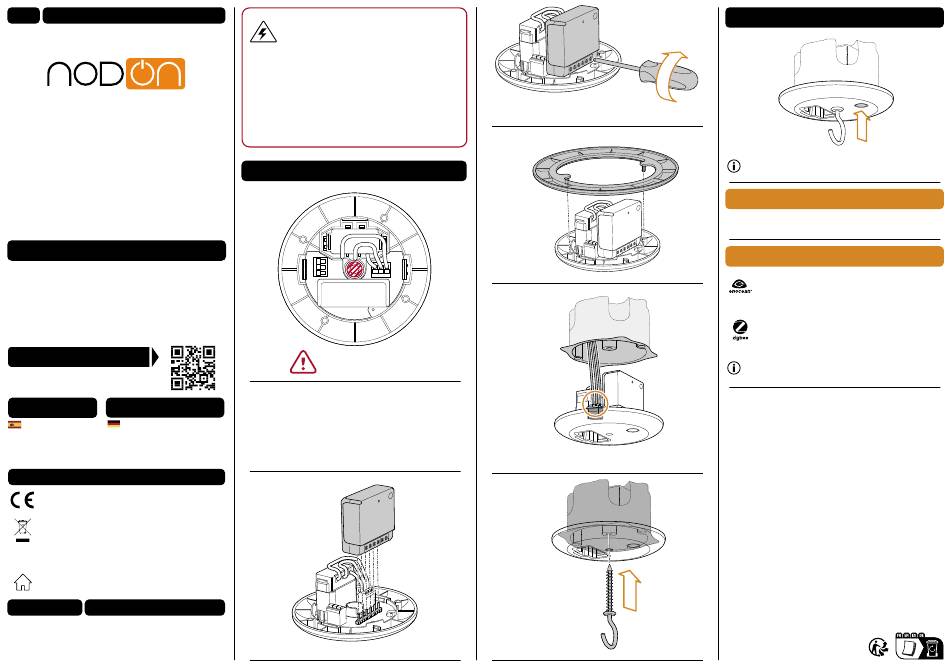

INSTALLATION
Pas de câbles dans cette zone.
1
Couper l'alimentation au tableau électrique.
Insérer le module dans son DCL, voir figure 1.
2
Visser les 6 vis du module, voir figure 2.
3
Assembler la collerette 120mm si nécessaire, voir figure 3.
4
Attention :
dans ce cas un piton de 110 mm est nécessaire.
Raccorder l'alimentation sur le bornier prévu à cet effet, voir figure 4.
5
Visser le piton pour refermer l'ensemble, voir figure 5.
6
7
Remettre l'alimentation électrique
Figure 1
Figure 2
Figure 3
Figure 4
Figure 5
UTILISATION ET APPAIRAGE
Une action sur le bouton du DCL correspond à un appui sur
l'interrupteur filaire relié au module.
UTILISATION
Vous pouvez utiliser le bouton du DCL pour lancer l'appairage de votre module
(voir section "appairage").
APPAIRAGE
EnOcean
Si vous possedez un module EnOcean, faites un triple appui sur le
bouton du DCL pour lancer la procédure d'appairage.
Zigbee
Si vous possédez un module Zigbee, il sera en appairage pendant
15 minutes après sa mise sous tension. Une fois ces 15 minutes
passées, faites un appui simple sur le bouton du DCL pour relancer
la procédure d'appairage du module.
Pour toute autre action, démontez votre DCL pour avoir accès au bouton
du module et référez-vous à sa notice.
