Fidlock VACUUM tex base Manual

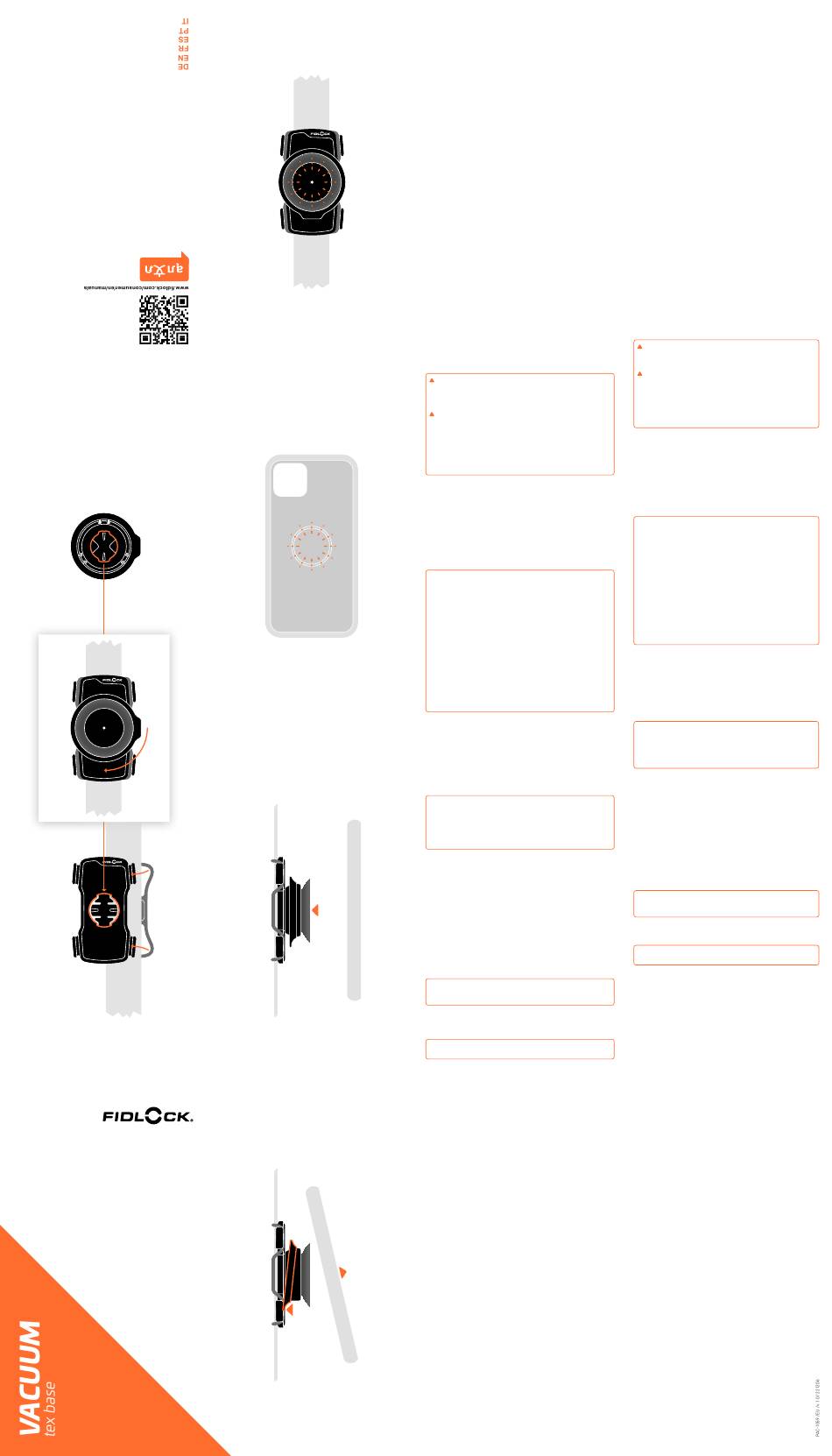

E
G
90°
C D
F
DE
Diese Gebrauchsanweisung vor Montage und erster Benutzung bitte
sorgfältig durchlesen und aufbewahren!
WICHTIG: SICHERHEITSHINWEISE
Um mögliche Schäden zu vermeiden, folgende Hinweise lesen und befolgen:
Lebensgefahr durch Störung von Herzschrittmachern oder Defibrilla-
toren (ICD) durch statische Magnetfelder! Immer einen ausreichenden
Abstand zwischen VACUUM -Produkten und Herzschrittmachern oder De-
fibrillatoren (ICD) einhalten.
Verletzungsgefahr durch Verwendung an Kraft-, Luft-, Wasser-
fahrzeugen oder bei Extremsportarten! VACUUM -Produkte nicht an
Sicherheitsgurten von Kraft-, Luft- oder Wasserfahrzeugen befestigen. VACU -
UM -Produkte nicht außen an Kraft-, Luft- oder Wasserfahrzeugen verwenden.
VACUUM -Produkte vollständig von Ihrer Ausrüstung entfernen, bevor Sie Ex-
tremsport treiben sowie vor Aktivitäten, bei denen Sie sich hohem Luft- oder
Wasserwiderstand aussetzen. VACUUM -Produkte nicht verwenden, während
Sie Extremsport treiben sowie bei Aktivitäten, bei denen Sie sich hohem Luft-
oder Wasserwiderstand aussetzen.
Verletzungsgefahr durch aufgetretene Mängel gleich welcher Art an
VACUUM -Produkten! Benutzung umgehend einstellen und Fachhändler
kontaktieren.
A
Bestimmungsgemäße Verwendung
VACUUM ist ein Haltersystem, bei dem base (Abb. A) und case (Abb. B) durch
Magnete zusammengehalten und von einem Saugnapf gesichert werden, an
dem ein Unterdruck entsteht, sobald hohe Kräfte auf das case wirken.
Die bestimmungsgemäße Verwendung der VACUUM tex base ist die Montage
und Benutzung an Gurtbändern von Rucksäcken und Taschen mit einer Breite
von 45-75 mm und einer Dicke von 4-15 mm.
Die Benutzung der VACUUM tex base und eines verwendeten VACUUM case/
uni phone patch darf ausschließlich mit den dafür vorgesehenen VACUUM -
Originalprodukten erfolgen. Andernfalls kann es zu Funktionsbeeinträchtigun-
gen kommen.
Jede von dieser bestimmungsgemäßen Verwendung abweichende Benutzung
gilt als bestimmungswidrig und kann zu Verletzungen, Beschädigungen oder
Fehlfunktionen führen
TECHNISCHE DATEN
Material: PA66GF, PA6, Neodym, Edelstahl, Silikon
Hergestellt in China
MONTAGE
Bei Unsicherheiten hinsichtlich der Montage Fachhändler um Rat bitten!
Die VACUUM tex base besteht aus der VACUUM tex plate (Abb. C), dem
dazugehörigen elastischen Silikon-Befestigungsband (Abb. D) und der VACU -
UM turn base (Abb. E). Hierzu auch die Gebrauchsanweisung der VACUUM
turn base beachten.
GEFAHR
!
oder Defibrillatoren (ICD) durch statische Magnetfelder! Immer einen
ausreichenden Abstand zwischen VACUUM -Produkten und Herzschritt-
machern oder Defibrillatoren (ICD) einhalten.
WARNUNG
!
Wasserfahrzeugen oder bei Extremsportarten! VACUUM -Produkte
nicht an Sicherheitsgurten von Kraft-, Luft- oder Wasserfahrzeugen be-
festigen. VACUUM -Produkte nicht außen an Kraft-, Luft- oder Wasserfahr-
zeugen verwenden. VACUUM -Produkte vollständig von Ihrer Ausrüstung
entfernen, bevor Sie Extremsport treiben sowie vor Aktivitäten, bei denen
Sie sich hohem Luft- oder Wasserwiderstand aussetzen. VACUUM -Pro-
dukte nicht verwenden, während Sie Extremsport treiben sowie bei Aktivi-
täten, bei denen Sie sich hohem Luft- oder Wasserwiderstand aussetzen.
1. VACUUM tex plate an der gewünschten Position auf das Gurtband (Abb.
F) legen.
2. Silikon-Befestigungsband auf einer Seite der VACUUM tex plate einhaken.
3. Silikon-Befestigungsband hinter dem Gurtband entlangziehen und auf der
anderen Seite der VACUUM tex plate einhaken.
4. Sicherstellen, dass das Silikon-Befestigungsband in allen vier Haken einge-
hängt ist und straff sitzt.
5. VACUUM turn base in die VACUUM tex plate einsetzen und die VACUUM
turn base vollständig um 90° drehen (Abb. G). Sie hören ein leises „Klick-
Geräusch", wenn die VACUUM turn base einrastet.
B
6. Sicherstellen, dass die VACUUM turn base fest sitzt und nicht verrutscht.
BENUTZUNG
ACHTUNG
likon-Befestigungsband! Vor jeder Benutzung sicherstellen, dass das
Silikon-Befestigungsband unbeschädigt ist.
ACHTUNG
geeigneten Produkten! Ausschließlich die für die Benutzung mit der VA -
CUUM tex base und eines verwendeten VACUUM case/uni phone patch
vorgesehenen VACUUM -Originalprodukte verwenden.
ACHTUNG
dukten! Vor jeder Benutzung sicherstellen, dass die VACUUM tex base
und das verwendete VACUUM case/uni phone patch frei von Verschmut-
zungen sind. Die VACUUM tex base und das verwendete VACUUM case/
uni phone patch bei Verschmutzungen mit einem weichen Tuch und kla-
rem Wasser reinigen.
ACHTUNG
dem verwendeten VACUUM case/uni phone patch ! Vor jeder Benut-
zung sicherstellen, dass die VACUUM tex base und das VACUUM case/
uni phone patch frei von Kratzern sind.
Vor Benutzung mit der Handhabung der VACUUM tex base und des verwen-
deten VACUUM case/uni phone patch vertraut machen und deren einwand-
freie Funktion überprüfen. Sicherstellen, dass die Montage ordnungsgemäß
erfolgt ist.
Verbinden des verwendeten VACUUM case/VACUUM uni phone patch
mit der VACUUM tex base
1. Das verwendete VACUUM case/uni phone patch an die VACUUM tex base
führen und an die VACUUM tex base schnappen lassen (Abb. H). Sie hö-
ren das „Schnapp-Geräusch", sobald sich das VACUUM case/uni phone
patch und die VACUUM tex base berühren.
ACHTUNG
case/uni phone patch bei Stößen! Sicherstellen, dass Sie zu keinem
Zeitpunkt z.B. mit den Armen gegen das verwendete VACUUM case/uni
phone patch stoßen können, da sich andernfalls das VACUUM case/uni
phone patch von der VACUUM tex base lösen kann. Sicherstellen, dass
das verwendete VACUUM case/uni phone patch von der VACUUM tex
base vollständig und hindernisfrei angezogen werden kann.
2. Am verwendeten VACUUM case/uni phone patch ziehen, um zu prüfen, ob
die VACUUM tex base und das VACUUM case/uni phone patch fest ver-
bunden sind. Das VACUUM case/uni phone patch darf sich nicht durch
Ziehen von der VACUUM tex base lösen.
Das verwendete VACUUM case/uni phone patch löst sich durch Zie-
hen von der VACUUM tex base ? Sicherstellen, dass der Bedienhebel an
der VACUUM tex base nicht nach hinten gedrückt und frei beweglich ist.
SNAP
Lösen des verwendeten VACUUM case/VACUUM uni phone patch von
TO
CONNECT
der VACUUM tex base
Bedienhebel der VACUUM tex base nach hinten drücken (Abb. I). Bei ge-
1.
H
drücktem Bedienhebel das verwendete VACUUM case/uni phone patch
entnehmen.
Der Bedienhebel lässt sich nicht nach hinten drücken? Sicherstellen,
dass keine Gegenstände von hinten gegen den Bedienhebel drücken.
2. Bedienhebel loslassen
REINIGUNG
ACHTUNG
Waschmaschine! VACUUM -Produkte nicht in der Spülmaschine oder
Waschmaschine reinigen.
VACUUM tex base von Hand mit einem weichen Tuch und klarem Wasser
reinigen.
AUFBEWAHRUNG
ACHTUNG
Temperaturen über ca. 60 °C aussetzen.
Bewahren Sie die VACUUM tex base an einem trockenen Ort auf.
ENTSORGUNG
Die VACUUM tex base kann im Hausmüll entsorgt werden. Die geltenden
Umweltvorschriften in Ihrem Land hinsichtlich der Entsorgung beachten.
HAFTUNG
Wir haben alle Anstrengungen unternommen, um die Gebrauchsanweisung rich-
tig, vollständig und so exakt wie möglich zu gestalten. Abweichungen können
nicht vollständig ausgeschlossen werden, sodass für Fehler in der zur Verfügung
gestellten Gebrauchsanweisung keine Haftung übernommen werden kann.
Für Schäden, die durch die Nichtbeachtung der Gebrauchsanweisung oder
die nicht bestimmungsgemäße Verwendung entstehen, übernehmen wir kei-
ne Haftung.
Wird die VACUUM tex base zweckentfremdet, unsachgemäß verwendet
oder eigenmächtig repariert, wird keine Haftung für eventuelle Schäden
übernommen.
IMPRESSUM
Die VACUUM -Technologie ist durch ein(e) oder mehrere Patent(e)/Patentan-
meldung(en) rechtlich geschützt. Weitere Informationen zum Patentschutz der
VACUUM -Produktreihe erhalten Sie auf:
www.fidlock.com/patents
Für nähere Informationen besuchen Sie unsere Website:
www.fidlock.com/consumer
FIDLOCK GmbH, Kirchhorster Straße 39, 30659 Hannover, Deutschland,
AG Hannover, HRB 204281, E-Mail: info-bike@fidlock.com
PUSH PUSH
TO TO
RELEASE RELEASE
I
Lebensgefahr durch Störung von Herzschrittmachern
Verletzungsgefahr durch Verwendung an Kraft-, Luft-,
Sachschäden durch Verwendung mit beschädigtem Si-
Funktionsbeeinträchtigungen durch Verwendung mit un-
Sachschäden durch Verschmutzungen an VACUUM -Pro-
Sachschäden durch Kratzer an der VACUUM tex base oder
Sachschäden durch Lösen des verwendeten VACUUM
Sachschäden durch Reinigen in der Spülmaschine oder
Sachschäden durch extreme Hitze! VACUUM -Produkte nicht
EN
Please read these instructions carefully before assembly and first use
and keep them in a safe place!

IMPORTANT: SAFETY INFORMATION

To avoid possible damage, read and follow the instructions below:
Danger to life due to interference with pacemakers or defibrillators
(ICD) by static magnetic fields! Always keep a sufficient distance between
VACUUM products and pacemakers or defibrillators (ICD).
Danger of injury from use on motor vehicles, aircraft, watercraft or ex-
treme sports! Do not attach VACUUM products to safety belts of motor
vehicles, aircraft or watercraft. Do not use VACUUM products on the outside
of motor vehicles, aircraft or watercraft. Remove VACUUM products com-
pletely from your equipment before engaging in extreme sports and before
activities that expose you to high air or water resistance. Do not use VACU -
UM products during extreme sports or activities that expose you to high air
or water resistance.
Risk of injury due to defects of any kind that have occurred in VACUUM
products! Immediately discontinue use and contact specialist dealer.

Intended use

VACUUM is a holder system in which the base (Fig. A) and case (Fig. B) are
held together by magnets and which is secured with a suction cup creating a
vacuum as soon as high forces act on the case .
The VACUUM tex base is intended for attachment and use on webbing
of rucksacks and pockets with a width of 45-75 mm and a thickness of
4-15 mm.
The VACUUM tex base and a VACUUM case/uni phone patch may only be
used with the original VACUUM products intended for this purpose. Other-
wise malfunctions may occur.
Any use that deviates from this intended use is considered improper and can
lead to injuries, damage or malfunctions

TECHNICAL DATA

Material: PA66GF, PA6, neodymium, stainless steel, silicone
Made in China

ASSEMBLY

If you are unsure about the installation, ask your retailer for advice!
The VACUUM tex base consists of the VACUUM tex plate (Fig. C), the cor-
responding elastic silicone fastening tape (Fig. D) and the VACUUM turn
base (Fig. E). For this, also observe the instructions for use of the VACUUM
turn base .
DANGER Danger to life due to interference with pacemakers or de-
!
fibrillators (ICD) by static magnetic fields! Always keep a sufficient dis-
tance between VACUUM products and pacemakers or defibrillators (ICD).
WARNING Danger of injury from use on motor vehicles, aircraft,
!
watercraft or extreme sports! Do not attach VACUUM products to
safety belts of motor vehicles, aircraft or watercraft. Do not use VACUUM
products on the outside of motor vehicles, aircraft or watercraft. Remove
VACUUM products completely from your equipment before engaging in
extreme sports and before activities that expose you to high air or water
resistance. Do not use VACUUM products during extreme sports or activ-
ities that expose you to high air or water resistance.
1. Place the VACUUM tex plate at the desired position on the webbing (Fig. F).
2. Hook the silicone fastening tape onto one side of the VACUUM tex plate .
3. Pull the silicone fastening tape along behind the webbing and hook it onto the
other side of the VACUUM tex plate .
4. Ensure that the silicone fastening strap is hooked into all four hooks and
is tight.
5. Insert the VACUUM turn base into the VACUUM tex plate and turn the VAC -
UUM turn base completely 90° (Fig. G). You will hear a soft "click" sound
when the VACUUM turn base clicks into place.
6. Make sure that the VACUUM turn base is firmly in place and does not slip.

USE

CAUTION Material damage due to use with damaged silicone fas-
tening tape! Before each use, ensure that the silicone fastening tape
is undamaged.
CAUTION Functional impairments due to use with unsuitable prod-
ucts! Use only the original VACUUM products intended for use with the
VACUUM tex base and a VACUUM case/uni phone patch .
CAUTION Material damage due to contamination of VACUUM prod-
ucts! Before each use, make sure that the VACUUM tex base and VACU -
UM case/uni phone patch are free from dirt. Clean the VACUUM tex base
and VACUUM case/uni phone patch with a soft cloth and clean water if
they become dirty.
CAUTION Material damage due to scratches on the VACUUM tex
base or VACUUM case/uni phone patch ! Before each use, make sure
that the VACUUM tex base and VACUUM case/uni phone patch are free
from scratches.
Before use, familiarise yourself with how to handle the VACUUM tex base
and VACUUM case/uni phone patch and check that they function properly.
Make sure that the assembly has been carried out properly.
Connect the VACUUM case/VACUUM uni phone patch to the VACUUM
tex base
1. Guide the VACUUM case/uni phone patch to the VACUUM tex base and let
it snap onto the VACUUM tex base (Fig. H). You will hear a "snapping
sound" as soon as the VACUUM case/uni phone patch and VACUUM
tex base touch each other.
CAUTION Material damage due to the VACUUM case/uni phone patch
become loose if subject to impact! Make sure that you cannot bump
into the VACUUM case/uni phone patch at any time, e.g. with your arms,
otherwise the VACUUM case/uni phone patch may come loose from the
VACUUM tex base . Ensure that the VACUUM case/uni phone patch can
be fully tightened by the VACUUM tex base without obstruction.
2. Pull on the VACUUM case/uni phone patch to check that the VACUUM tex
base and VACUUM case/uni phone patch are firmly connected. The
VACUUM case/uni phone patch must not detach from the VACUUM tex
base by pulling.
The VACUUM case/uni phone patch can be detached by pulling it
off the VACUUM tex base ? Make sure that the operating lever on the
VACUUM tex base is not pressed backwards and can move freely.
Detach the VACUUM case/VACUUM uni phone patch from the VACUUM
tex base
1. Push the operating lever of the VACUUM tex base backwards (Fig. I). With
the operating lever pressed, remove the VACUUM case/uni phone patch .
The control lever cannot be pushed backwards? Make sure that no
objects are pressing against the control lever from behind.
2. Release the operating lever

CLEANING

CAUTION Material damage due to cleaning in the dishwasher or
washing machine! Do not clean the VACUUM products in the dishwash-
er or washing machine.
Clean the VACUUM tex base by hand with a soft cloth and clean water.

STORAGE

CAUTION Material damage due to extreme heat! Do not expose VACU -
UM products to temperatures above approx. 60 °C.
Store the VACUUM tex base in a dry place.

DISPOSAL

The VACUUM tex base can be disposed of in household waste. Please
observe the applicable environmental regulations in your country regarding
disposal.

LIABILITY

We have gone to great lengths to ensure that the operating instructions are
correct, complete and as precise as possible. However, deviations cannot be
entirely ruled out, and no liability can be accepted for errors in the operating
instructions provided.
We accept no liability for damage caused by failure to observe the instruc-
tions for use or by improper use.
If the VACUUM tex base is used improperly or for another purpose or is
repaired by the user, no liability is accepted for any damages.

LEGAL INFORMATION

The VACUUM technology is legally protected by one or more patent(s)/pat-
ent application(s). For more information on patent protection of the VACUUM
product range, please visit:
www.fidlock.com/patents
See our website for more information:
www.fidlock.com/consumer
FIDLOCK GmbH, Kirchhorster Straße 39, 30659 Hanover, Germany,
Hanover Local Court, HRB 204281, Email: info-bike@fidlock.com
