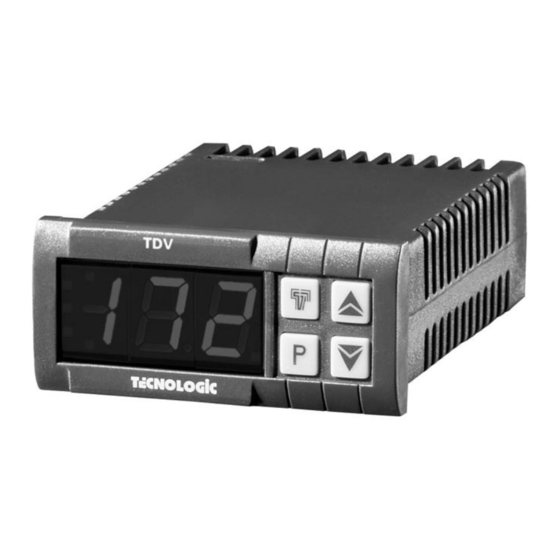

Tecnologic TDV 03 Operating Instructions

TDV 03
VISUALIZZATORE ELETTRONICO
DIGITALE A MICROPROCESSORE
MICROPROCESSOR-BASED DIGITAL
ELECTRONIC PANEL METER
ISTRUZIONI PER L'USO
OPERATING INSTRUCTIONS
Vr. 01 (I - GB) - cod.: ISTR 00260
*** GESINT S.r.l. ***
Via Perosi, 5
20010 Bareggio (MI) - ITALY
Tel. +39-02-9014633 / +39-335-6282615
Fax +39-02-90362295
WWW.GESINTSRL.IT
E-mail: info@gesintsrl.it
PREMESSA: Nel presente manuale sono contenute le informazioni
necessarie ad una corretta installazione e le istruzioni per l'utilizzo e la
manutenzione del prodotto, si raccomanda pertanto di leggere attentamente
le seguenti istruzioni. Ogni cura è stata posta nella realizzazione di questa
documentazione, tuttavia la TECNOLOGIC S.p.A. non può assumersi
alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso dicasi
per ogni persona o società coinvolta nella creazione del presente manuale.
La presente pubblicazione è di esclusiva proprietà della TECNOLOGIC
S.p.A. la quale pone il divieto assoluto di riproduzione e divulgazione,
anche parziale, se non espressamente autorizzata. La TECNOLOGIC S.p.A.
si riserva di apportare modifiche estetiche e funzionali in qualsiasi
momento e senza alcun preavviso.
PREVIOUS STATEMENT: In this manual are contained all the necessary
information for a correct installation and the instructions for the use and
the maintenance of the product; we recommend, therefore, to read
carefully the following instructions. The maximum care has been used in
the realisation of this document, anyway TECNOLOGIC S.p.A. does not
assume any responsibility deriving from the use of itself. The same
consideration has to be done for each person or Company involved in the
creation of this manual. The herewith issue is an exclusive property of
TECNOLOGIC S.p.A. which forbids any reproduction and divulgation,
although partial, if not expressly authorised. TECNOLOGIC S.p.A.
reserves the right to execute aesthetically and functional modifications, at
any moment and without any notice.
TECNOLOGIC - TDV 03 USER MANUAL (I - GB) - Vr. 01 - ISTR 00260 - PAG. 1
INDICE
1 DESCRIZIONE GENERALE
1.1 PANNELLO FRONTALE
1.2 CODIFICA DELLO STRUMENTO
2 DATI TECNICI
3 INSTALLAZIONE
4 PROGRAMMAZIONE
4.1 PROGRAMMAZIONE DEI PARAMETRI
4.2 IMPOSTAZIONE DEI LIMITI DI INGRESSO
5 DESCRIZIONE DEI PARAMETRI
5.1 TABELLA PARAMETRI
6 PROBLEMI , MANUTENZIONE E GARANZIA
INDEX
1 GENERAL DESCRIPTION
1.1 FRONT PANEL
1.2 INSTRUMENT CODE
2 TECHNICAL DATA
3 INSTALLATION
4 PROGRAMMING
4.1 PROGRAMMING OF PARAMETERS
4.2 PROGRAMMING OF INPUT LIMITS
5 DESCRIPTION OF PARAMETERS
5.1 PARAMETERS TABLE
6 TROUBLES, MAINTENANCE, GUARANTEE
1 - DESCRIZIONE GENERALE
Il modello TDV 03 è un visualizzatore digitale a microprocessore a 3 cifre
programmabile. Lo strumento prevede un ingresso per sonde di temperatura
del tipo PTC (KTY 81), o RTD (Pt100 o Ni100), o Termocoppie (J, K, S)
o per sonde di qualsiasi tipo aventi uscita normalizzata in corrente o in
tensione 4..20 mA, 0..20 mA o 0..10 V.
-
1.1 PANNELLO FRONTALE
1 - Tasto P : Utilizzato per la programmazione dei parametri di
funzionamento
2 - Tasto DOWN : Utilizzato per il decremento dei valori da impostare o
per la selezione dei parametri
3 - Tasto UP : Utilizzato per l'incremento dei valori da impostare o per la
selezione dei parametri
4 - Led SET : Indica l'ingresso in programmazione parametri
(lampeggiante).
1.2 - CODIFICA DELLO STRUMENTO
TDV 03 a b cc
a = ALIMENTAZIONE
F : 12 VAC/VDC
G : 24 VAC/VDC
