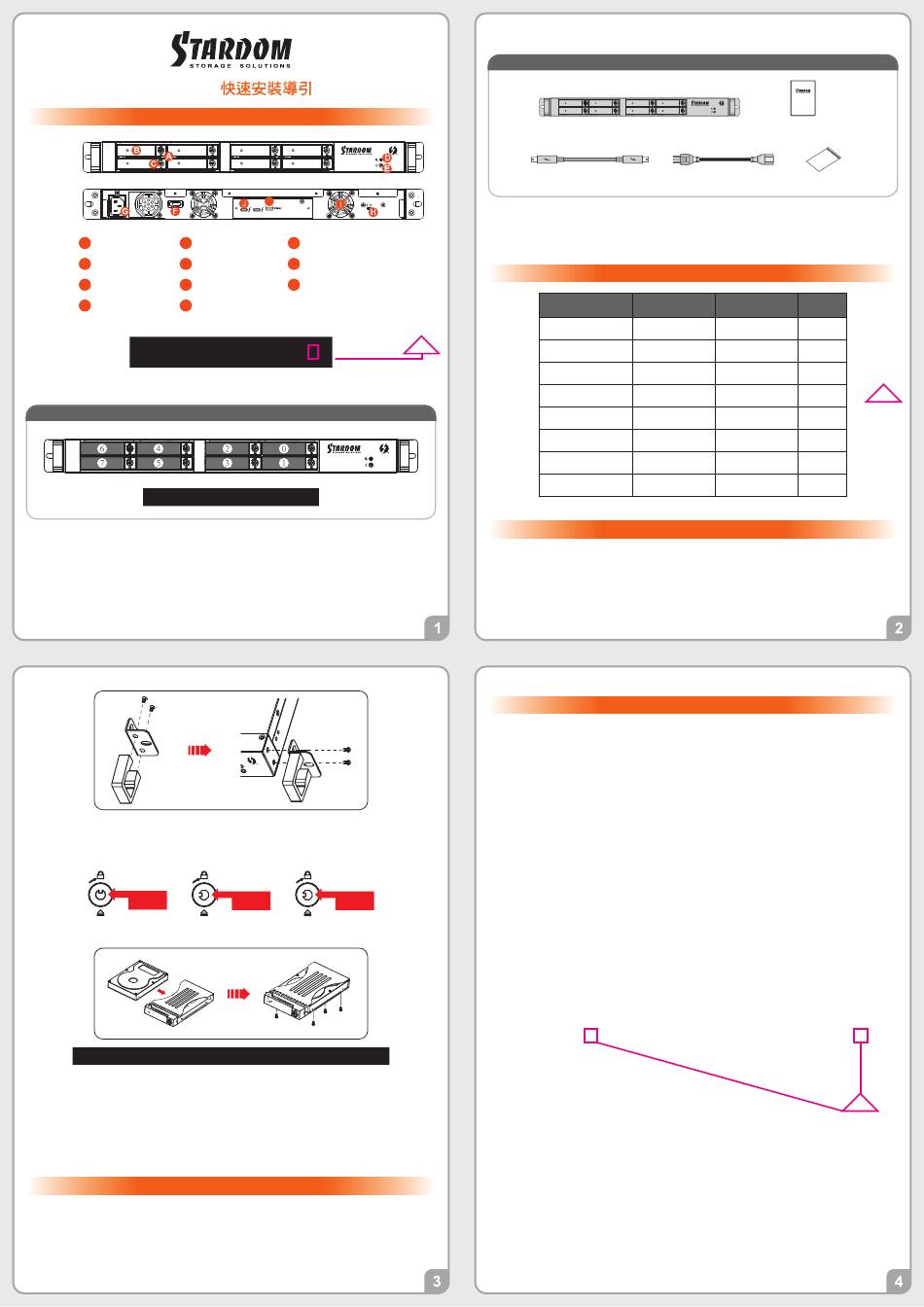

Stardom DR8M-TB3 Quick Installation Manual

DR8M-TB3
產品示意圖與配件表
前視圖
背視圖
A E
硬碟讀取燈 系統指示燈
B F
硬碟抽取盒把手 電源開關
C G
硬碟卡榫按鍵 電源插座
D H
靜音按鈕 風扇轉速切換按鈕（預設為高轉速）
本產品是採用低噪音的電源供應器，當通電時的
負載未達50%，電源供應器的風扇會暫停轉動。
注意：硬碟位置 0、4 一定要安裝硬碟。
V1.1 (Feb. 2018)
3. 如果你選擇擺放系統於桌面，請將配件中的腳墊鎖定於系統下方，並將系統擺放於穩固平台，並確
認散熱風扇口沒有被其他物體擋住，系統四周有適當的散熱空間。(擺放環境請避免接近潮濕或其
他易對產品造成損傷的環境)
4. 請使用零件包內附的鑰匙解鎖硬碟托盤鎖，按下硬碟卡榫按鍵，即可抽出硬碟抽取盒。
Lock
5. 將硬碟安裝到抽取盒上，並以零件包內附的螺絲加以固定，以避免不必要的移動對硬碟造成傷害。
注意：不建議使用不同廠牌，或是同廠牌不同型號的硬碟，避免影響效能。
6. 硬碟安裝完成後,請將抽取盒平移放入主機內,並關上把手。
7. 將電源線連接到電源插座及 DR8M-TB3 上。
8. 將 Thunderbolt 連接線與電腦相連接。
9. 開機後，您的作業系統將會自動辨識到此一系統；待辨識成功後，請依據您所需的儲存格式，
將系統內的硬碟依照作業系統的指示完成格式化。待硬碟格式化完成後，便可直接使用
DR8M-TB3。
10. 如電腦無法辨識此一系統, 請前往官網 (www.stardom.com.tw) 下載後安裝驅動程式。
風扇故障狀況排除
DR8M-TB3 內建風扇故障警示功能，若 DR8M-TB3 風扇發生故障時，內建的蜂鳴器會發出警告聲
響，前面板的紅色警示燈號也會亮起；此時你可選按系統前面的靜音按鈕，先將警示聲關閉，並
在允許的狀況下關閉 DR8M-TB3 電源讓機器降溫；同時，請先確認機體擺放環境是否通風良好，
沒有任何物體擋住風扇孔，一併檢查 DR8M-TB3 的風扇是否停止運轉；待上述檢查確認後，再將
電源開啟繼續使用本系統。若問題還是無法獲得解決，請與此產品供應商或 STARDOM 連絡，以
便取得進一步的支援。
K
I
風扇
J
Thunderbolt 連接埠
K
Mini DisplayPort
硬碟位置
Unlock Press
打開包裝外盒後，包裝內容應包含下列組件 :
Thunderbolt 連接線
˙ 請先確認相關配件與產品本身是否有受損或是缺少配件，若有任何疑問，請與您的
經銷商或業務人員聯絡。
˙ 請前往官網 (www.stardom.com.tw) 下載使用者說明書。
狀態
無硬碟
V1.2
硬碟故障
轉速變更
資料存取
硬碟閒置
資料重建 - 來源碟
資料重建 - 目標碟
風扇故障
過熱
請參照下列步驟，完成 DR8M-TB3 的硬體安裝 :
1. 拆開外包裝,並取出產品主體。
2. 如果你是要將 DR8M-TB3 安裝於機架上，請將配件中的把手鎖定於 DR8M-TB3 面板兩側，並使用
配件包的螺絲來將 DR8M-TB3 鎖定於機架內的軌道位置，並確定 DR8MM-TB3 呈現平穩狀態。
1. 本系統同一時間只可透過一組介面與一台電腦執行資料傳輸。
2. RAID 5 的容量形成是將硬碟中最小容量乘上 7 倍後，RAID 0 乘上 8 倍,之後會被視為一個
大儲存容量；因此，用本系統前必須每顆硬碟裝置槽都已完成硬碟安裝，並建議全部使
用相同品牌與同規格之全新硬碟。同時，如果需要更換新的硬碟時，也請您務必購買規
格、容量、廠牌相同的硬碟，若您無法購買到符合上述條件的硬碟時，請選購容量大於
另一硬碟最少 20GB。
3. 硬碟格式化後，由電腦主機作業系統所辨識 DR8M-TB3 的實際總容量會與硬碟廠所標示
的容量加總後，將有所差異。
4. 第一次使用本產品進行設定時，資料會被全數清除。請於硬碟置入前，確認硬碟已備
份，避免資料遺失。
5. 在安裝新硬碟到 DR8M-TB3 之前，請先確認硬碟是沒有壞軌而且是沒有故障的，以避免
資料受損。
6. 當您需要關閉或移除 DR8M-TB3 時，務必透過您所操作的作業系統中執行硬碟安全移除
後，方可進行電源關閉的動作。
7. 當系統運作時，請勿任意移除任何一顆硬碟，以免導致資料遺失。
8. 完成系統初始化安裝後，在使用上請勿任意變更硬碟位置；此動作將可能導致系統無法
形成 RAID。
9. RAID 模式一旦設定完成，若要進行切換，因切換過程中將會清除硬碟中的資料，請務必
先將硬碟中的資料另行備份後再行切換。
10. 在 RAID 5 模式下儲存系統僅容許單顆硬碟故障。因此，當您發現二顆以上的硬碟顯示故
障時，您先前巳存儲的資料可能已毀損或遺失；在 RAID 0 模式下，當您發現一顆以上的
硬碟顯示故障時，您先前巳存儲的資料可能已毀損或遺失。
11. 當您需要關閉或移除 DR8M-TB3 時，務必透過您所操作的作業系統中執行硬碟安全移除
後，方進行電源關閉的動作。
12. 當系統溫度達到 55 度時, 機器風扇會全速運轉, 加速機器內部散熱, 當系統溫度降回 50 度
以下時, 才會恢復手動風扇轉速設定之狀態。
13. 強烈建議除了使用 DR8M-TB3 的資料儲存功能外，請針對重要資料備份到另一個儲存裝
置上或遠端備份，雙重備份您重要的資料。若您儲存在 DR8M-TB3 的資料損毀或遺失，
STARDOM 將不負任何的責任。
感謝您使用 銳銨科技股份有限公司 的產品。
本手冊裡的資訊在出版前雖然已經被詳細確認，但實際產品規格將已出貨時為準；任何的產品
規格或相關資訊更新，請您直接上 www.STARDOM.com.tw 網站查詢，或直接與您的業務聯
絡窗口聯繫，本公司將不另行通知。
如果您對 銳銨科技 的產品有任何疑問，或是想獲得最新產品訊息、使用手冊或韌體，請您聯
絡services@stardom.com.tw，我們將儘速回覆您。
本說明相關產品內容歸 銳銨科技股份有限公司 版權所有
產品配件表
DR8M-TB3主體 x1 快速安裝導引
x1 電源線 x1
燈號說明
系統指示燈 硬碟狀態燈
藍燈恆亮 紅燈恆亮
紫燈閃爍 紫燈恆亮
藍燈恆亮 藍燈閃爍
藍燈恆亮 藍燈恆亮
藍燈恆亮 藍燈閃爍
藍燈恆亮 紫燈閃爍
紫燈恆亮 藍燈恆亮
紫燈恆亮 藍燈恆亮
硬體安裝
產品使用注意事項
x1
螺絲及鑰匙 x8
蜂鳴器
— —
YES
— —
— —
V1.2
燈號變更
— —
— —
YES
YES
V1.2
溫度變更
