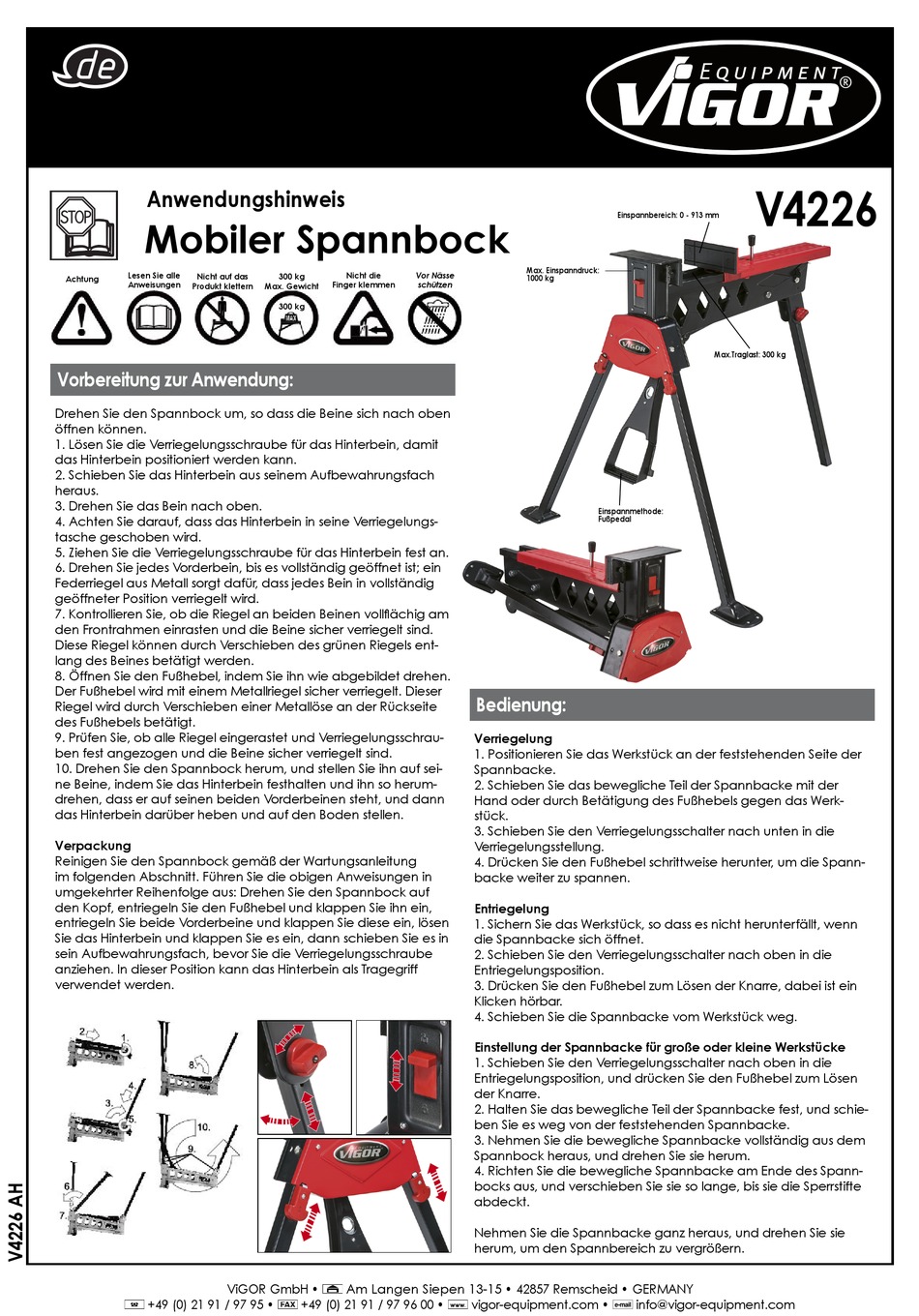

Mobiler Spannbock
Lesen Sie alle
Nicht auf das
Achtung
Anweisungen
Produkt klettern
Vorbereitung zur Anwendung:
Drehen Sie den Spannbock um, so dass die Beine sich nach oben
öffnen können.
1. Lösen Sie die Verriegelungsschraube für das Hinterbein, damit
das Hinterbein positioniert werden kann.
2. Schieben Sie das Hinterbein aus seinem Aufbewahrungsfach
heraus.
3. Drehen Sie das Bein nach oben.
4. Achten Sie darauf, dass das Hinterbein in seine Verriegelungs-
tasche geschoben wird.
5. Ziehen Sie die Verriegelungsschraube für das Hinterbein fest an.
6. Drehen Sie jedes Vorderbein, bis es vollständig geöffnet ist; ein
Federriegel aus Metall sorgt dafür, dass jedes Bein in vollständig
geöffneter Position verriegelt wird.
7. Kontrollieren Sie, ob die Riegel an beiden Beinen vollfl ächig am
den Frontrahmen einrasten und die Beine sicher verriegelt sind.
Diese Riegel können durch Verschieben des grünen Riegels ent-
lang des Beines betätigt werden.
8. Öffnen Sie den Fußhebel, indem Sie ihn wie abgebildet drehen.
Der Fußhebel wird mit einem Metallriegel sicher verriegelt. Dieser
Riegel wird durch Verschieben einer Metallöse an der Rückseite
des Fußhebels betätigt.
9. Prüfen Sie, ob alle Riegel eingerastet und Verriegelungsschrau-
ben fest angezogen und die Beine sicher verriegelt sind.
10. Drehen Sie den Spannbock herum, und stellen Sie ihn auf sei-
ne Beine, indem Sie das Hinterbein festhalten und ihn so herum-
drehen, dass er auf seinen beiden Vorderbeinen steht, und dann
das Hinterbein darüber heben und auf den Boden stellen.
Verpackung
Reinigen Sie den Spannbock gemäß der Wartungsanleitung
im folgenden Abschnitt. Führen Sie die obigen Anweisungen in
umgekehrter Reihenfolge aus: Drehen Sie den Spannbock auf
den Kopf, entriegeln Sie den Fußhebel und klappen Sie ihn ein,
entriegeln Sie beide Vorderbeine und klappen Sie diese ein, lösen
Sie das Hinterbein und klappen Sie es ein, dann schieben Sie es in
sein Aufbewahrungsfach, bevor Sie die Verriegelungsschraube
anziehen. In dieser Position kann das Hinterbein als Tragegriff
verwendet werden.
