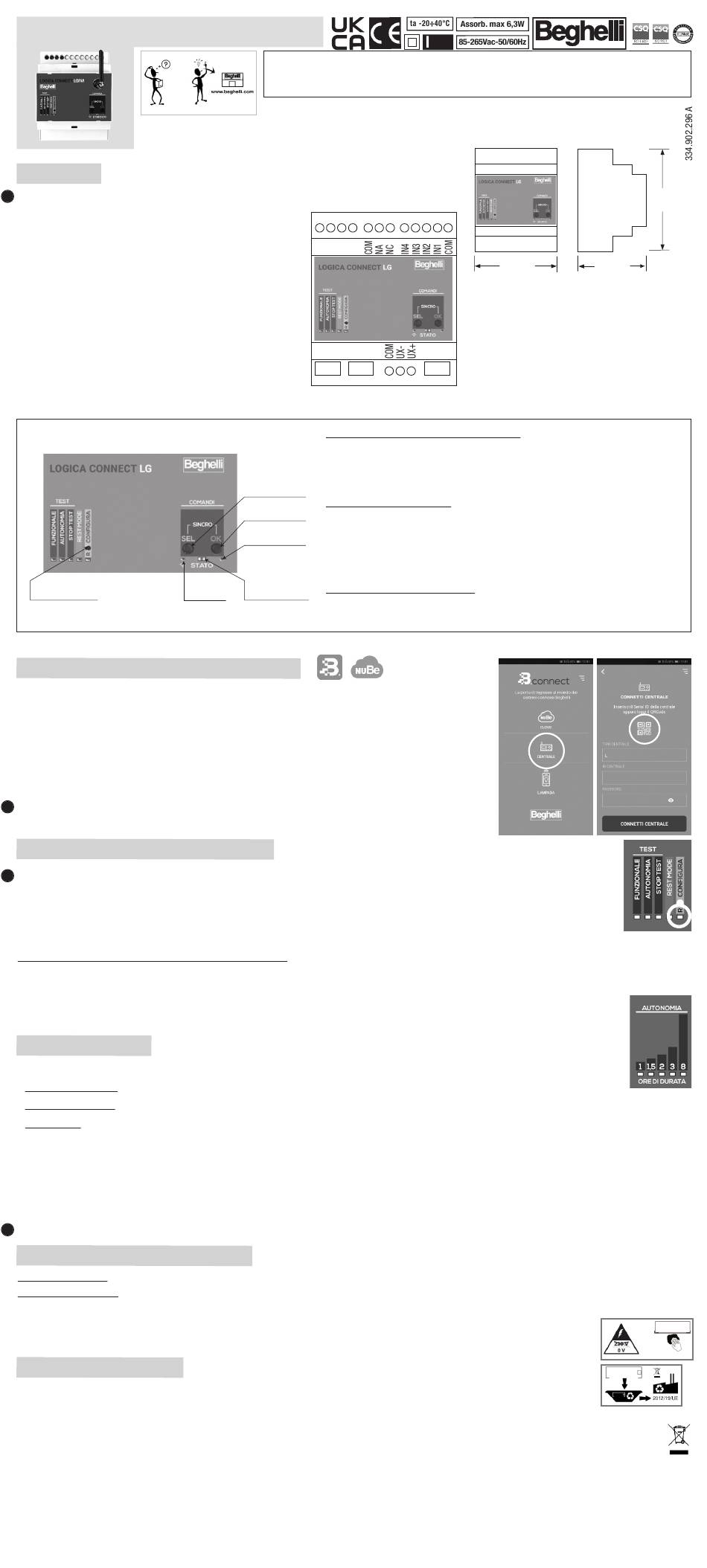

Centrale Logica Compact SD LGFM
CABLAGGIO:
N.B. Lampade collegabili massimo 256.
!
Ingresso ausiliario LSSA per monitorare una eventuale
rete locale
Interfaccia radio su banda 2,4GHz-2,4835GHz per il col-
legamento alle lampade della serie Logica FM
Interfaccia RS485 per la SUPERVISIONE (ModBus RTU, PC)
Interfaccia USB per aggiornamenti software, backup e re-
store dei dati di configurazione
Interfaccia ethernet (LAN, ModBus TCP, PC)
Interfaccia WiFi modalità Access Point per collegamento
locale (APP/PC) o Station per collegamento alla WLAN
pulsante reset
CONFIGURAZIONE CENTRALE TRAMITE APP:
Si consiglia di effettuare la configurazione impianto tramite APP B.connect (scaricabile su App
Store e Google Play).
La password di default è: 123456789.
Accedere al menu "Centrale" e procedere alla configurazione dell'impianto.
La lettura del QR-Code o l'inserimento dell'ID-Centrale consente di accedere a:
- Gestione Centrale e configurazione impianto tramite WiFi Locale;
- Impostazione parametri di connesione al cloud nuBe.
N.B. La programmazione da APP rende disponibili funzioni avanzate: controllo e comando puntuale su
!
ogni singola lampada dell'impianto, report impianto e registro periodico di manutenzione in formato pdf.
CONFIGURAZIONE IMPIANTO MANUALE:
N.B. In caso di impianto con più Centrali, prima di procedere con la configurazione manuale è necessario disalimentare le
!
lampade che non devono essere acquisite dalla Centrale.
Premere il pulsante SEL 5 volte e premere OK; il LED corrispondente alla funzione "configurazione" si accende (vedere dettaglio a lato).
Premere OK per avviare la procedura di configurazione (ricerca delle lampade).
SEGNALAZIONI DEL LED DI STATO DELLA CENTRALE:
- GIALLO FISSO: Centrale NON configurata (nessuna lampade associata)
- ROSSO FISSO: Almeno 1 apparecchio collegato all'impianto è in errore
- VERDE FISSO: Nessun errore sull'impianto
COMANDI MANUALI:
COMANDI TEST
- TEST FUNZIONALE: premere il pulsante SEL 1 volta; il relativo LED si accende. Premere il pulsante OK
- TEST AUTONOMIA: premere il pulsante SEL 2 volte; il relativo LED si accende. Premere il pulsante OK
- STOP TEST: premere il pulsante SEL 3 volte; il relativo LED si accende. Premere il pulsante OK
Alla pressione del pulsante OK la Centrale comunica alle lampade la richiesta di TEST o STOP TEST. Durante la comunicazione il LED di
STATO lampeggia di VERDE velocemente.
Durante i TEST il LED di STATO lampeggia di VERDE e alla fine dei TEST si avvia un'altra comunicazione fra Centrale e Lampade per acquisire
l'esito del TEST.
REST MODE: premere il pulsante SEL 4 volte; il relativo LED si accende. Premere il pulsante OK per inibire l'emergenza.
N.B. Per inibire l'emergenza, prima di inviare il comando, le lampade dovranno essere disalimentate.
!
PERIODICITA' DEI TEST AUTOMATICI:
TEST FUNZIONALE (30 sec)= ogni 28 giorni
TEST DI AUTONOMIA (1h)= ogni 26 settimane
Le lampade pari eseguono il Test di autonomia 1 settimana dopo quelle dispari
(0,2,...,8,A,C,E)= pari; (1,3,...,9,B,D,F)= dispari.
AVVERTENZE - GARANZIA
- Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato costruito.
Ogni altro uso è da considerarsi improprio e pericoloso.
- L'apparecchio non deve essere smaltito come rifiuto urbano. Deve essere soggetto a raccolta separata per evitare danni all'ambiente.
Nel rispetto della Direttiva 2002/96 e delle Leggi nazionali di recepimento per lo smaltimento del prodotto a fine vita, il mancato
rispetto di quanto sopra è sanzionato dalla Legge.
- Per eventuali riparazioni rivolgersi ad un centro di assistenza tecnica autorizzato e richiedere l'utilizzo di ricambi originali. Il mancato rispetto
di quanto sopra può compromettere la sicurezza dell'apparecchio.
Beghelli S.p.A. dichiara che il dispositivo ricetrasmettitore radio è conforme alla direttiva 2014/53/UE.
Il testo completo della Dichiarazione di Conformità UE del dispositivo è disponibile al seguente indirizzo internet:
www.beghelli.it/it/area-tecnica/strumenti/download
Il suddetto dispositivo può essere utilizzato in regime di "libero uso".
COD. 12128C
LGFM
pulsante SEL
pulsante OK
LED Ethernet
ETH
LED WiFi LED di STATO
P20
www.beghelli.com
BEGHELLI S.p.A. - Via Mozzeghine 13/15 - località Monteveglio 40053 Valsamoggia (BO) ITALY
Tel. +39 051 9660411 - Fax +39 051 9660444 - N° Verde 800 626626
Sezione max cavi 2,5mm
MAINS LSSA OUTPUT INPUT
N L N L
AUX AUX
LGFM
USB RADIO RS485 ETH
Utilizzo dei comandi sulla Centrale:
- premere il pulsante SEL per scorrere da sinistra verso destra le varie funzioni; i LED
sottostanti alle funzioni si illuminano
- premere il pulsante OK per attivare la funzione selezionata
Segnalazioni LED WiFi:
ACCESO FISSO: WiFi pronto (nessuna connessione attiva);
LAMPEGGIO RAPIDO CONTINUO: WiFi smartphone connesso localmente;
1 LAMPEGGIO: Centrale connessa ad internet;
2 LAMPEGGI: Centrale connessa al cloud nuBe.
Segnalazioni LED Ethernet:
ACCESO FISSO: Connesso ad Internet;
LAMPEGGIO: NON connesso ad Internet
LGFM
2
ETH
71mm
ETH
90mm
60mm
