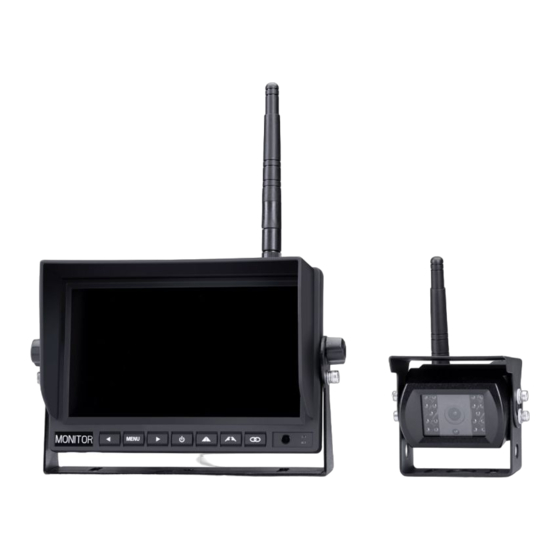

- Page 1 TRUCK GUARDIAN PRO TRUCK GUARDIAN PRO SISTEMA PROFESSIONALE DI SORVEGLIANZA E REGISTRAZIONE PER CAMION DVR AND SURVEILLANCE PROFESSIONAL SYSTEM FOR TRUCKS PROFESSIONELLES ÜBERWACHUNGS- UND AUFZEICHNUNGSSYSTEM FÜR LKW MANUALE D’USO INSTRUCTION GUIDE ANLEITUNG...
- Page 2 Il manuale multilingua è disponibile sul sito www.midlandeurope.com The multi-language user manual is available on our website www.midlandeurope.com Die mehrsprachige Anleitung finden Sie auf unserer Webseite www.midlandeurope.com El manual multilingüe está disponible en www.midlandeurope.com Le manuel multi langue est disponible sur notre site internet www.midlandeurope.com Το...
-
Page 3: Informazioni Su Questa Guida
WARNING MIDLAND non si assume nessuna responsabilità: • in caso di smarrimento o rotture accidentali dovute al cedimento o Nel monitor sono presenti tensioni elevate, l’eventuale apertura e rottura dei supporti di fissaggio;... -
Page 4: Contenuto Della Confezione
Caratteristiche Monitor Contenuto della confezione • Frequenza operativa: 2.4GHz • Monitor Wireless • Wireless a 200m • Telecamera Wireless • Alimentazione a 12 o 24V • N°2 antenne wi-fi (1 x monitor + 1 x telecamera) • Monitor 7” TFT LCD HD •... -
Page 5: Descrizione Dell'apparato
Descrizione dell’apparato 1. ◄ Pressione breve: scorre il menu verso sinistra e riduce i valori nelle funzioni selezionate. Pressione lunga: seleziona la modalità di visualizzazione della videocamera (1, 1-2, 1-2 3 4) 2. MENU. Pressione breve: accede o esce dal menu. Pressione lunga: consente di regolare volume/ Monitor luminosità/contrasto/colore (una volta eseguita la regolazione per passare da una funzione all’altra premere brevemente il tasto MENU). -
Page 6: Simboli Del Display
Simboli del display Telecamera 1. Numero della telecamera 1. 18 Led IR infrarossi 2. Lente 2. Questa icona indica da quale telecamera proviene l’audio 3. Intensità del segnale della telecamera 3. Antenna 4. Cavo alimentazione 5. Staffa di fissaggio... -
Page 7: Funzionamento
Installazione del Kit Menu 1. Collegare il connettore d’alimentazione del monitor all’adattatore Premere il pulsante MENU ed appariranno le seguenti voci: accendisigari. CAMERAS 2. Accendere la videocamera (pressione del tasto ). SETTINGS 3. È ora possibile visualizzare le immagini. RECORD PLAYBACK Installazione di telecamere opzionali 1. -
Page 8: Risoluzione Dei Problemi
Risoluzione dei problemi Specifiche Tecniche Monitor Problema Possibile soluzione Dimensione LCD 7” (16:9) IPS Display Risoluzione Monitor 1024 RGB x 600 Nessuna immagine Verificare la corretta connessione dell’ali- mentazione del monitor Risoluzione Video Nessun segnale Verificare la corretta connessione dell’ali- Contrasto 500:1 mentazione della telecamera... - Page 9 Specifiche Tecniche Telecamera Sensore 1/2.7” CMOS Risoluzione 1280x720 Angolo di visione Impermeabilità IP69K Visione Notturna 18 led IR Distanza di trasmissione 200 m Temperature di utilizzo -20 / +70°C Temperatura di conservazione -30 / +80 °C Dimensioni 72x42x52mm Le specifiche possono variare senza preavviso. Per scaricare eventuali aggiornamenti firmware e per informazioni sulla garanzia visitate il sito www.midlandeurope.com...
-
Page 11: About This Guide
However, no liability is assumed for any errors and omissions that may have occurred. Monitor works with high voltage inside. Opening and repairing has to be done MIDLAND refuses any liability: by professional and authorised technicians. Any opening or modification will •... -
Page 12: Monitor Features
Monitor features Box content • Operating frequency: 2.4GHz • Wi-fi Monitor • Wireless up to200m • Wi-fi Camera • 12 or 24V power supply • N°2 Wi-fi antennas (1 for monitor + 1 for camera) • 7” TFT LCD HD Monitor •... -
Page 13: System Description
System description 1. ◄ Short press: scrolls the menu to the left and decreases the values of the selected functions. Long press: selects the display mode of the camera (1, 1-2, 1-2-3-4) 2. MENU. Short press: enters or exits the menu. Long press: adjusts the volume / brightness / Monitor contrast / color (to switch from one function to the other, shortly press the MENU button). -
Page 14: Display Symbol
Display Symbol Camera 1. Number of the camera 1. 18 IR Leds 2. Lens 2. This icon indicates from which camera you hear the audio 3. Signal strength of the camera 3. Antenna 4. Power supply cable 5. Mounting bracket... -
Page 15: Quick Use
Kit setup Menu 1. Connect the monitor’s power supply cable to the cigarette lighter plug. Push MENU button, you will find the following options: 2. Press the button to turn on the camera. CAMERAS 3. Now it’s possible to view the images SETTINGS RECORD Optional camera setup... -
Page 16: Troubleshooting
Troubleshooting Problem Possible Solution Verify the good connection of the monitor’s No image power cable Verify the good connection of the camera’s No signal power cable No audio Verify the monitor volume is turned on Set correct contrast, brightness and hue of Dark/pale image or bad colour the image... - Page 17 Monitor Technical Specs Camera Technical Specs 7” (16:9) IPS Display Sensor 1/2.7” CMOS Monitor Resolution 1024 RGB x 600 Resolution 1280x720 Video Resolution View Angle Contrast 500:1 IP Protection IP69K Brightness 500cd/m2 Night Vision 18 led IR Channels Tx Distance 200 m Working Frequency 2400 –...
-
Page 19: Über Diese Anleitung
Fahrt. Wir empfehlen generell von der Bedienung während Benutzerhandbuch korrekt und vollständig ist. der Fahrt abzusehen. MIDLAND lehnt jede Haftung ab für Beaachten Sie die gültigen Bild-, Datenschutz- und Verkehrsgestze zum Ein- • Beschädigung oder Verlust des Geräts durch eine Beschädigung oder satz von und Aufzeichnung mittels Kameras im Straßenverkehr. - Page 20 Eigenschaften des Monitors Lieferumfang • Frequenz: 2.4GHz • Kabelloser Monitor • Kabellose Reichweite bis zu 200m • Kabellose Kamera • 12 oder 24 V Spannungsversorgung • 2 Antennen (jeweils eine für Monitor und Kamera) • 7 Zoll HD-LCD-Bildschirm • Sonnenschutzblenden •...
- Page 21 Systembeschreibung 1. ◄ Kurz drücken: im Menü nach links bewegen / ausgewählten Wert reduzieren. Lang drücken: Anzeigemodus der Kameras umschalten (1, 1-2, 1-2-3-4). 2. MENU. Kurz drücken: Menü aufrufen / verlassen. Lang drücken: anpassen von Lautstärke / Monitor Helligkeit / Kontrast / Farbe (um zwischen den Einstellungen zu wechseln, drücken Sie kurz die MENU Taste).
- Page 22 Bildschirmsymbole Kamera 1. Nummer der aktiven Kamera 1. 18 Infrarot-LEDs 2. Objektiv 2. Indikator für die Audiowiedergabe der Kamera 3. Signalstärke 3. Antenne 4. Stromkabel 5. Montagebügel...
- Page 23 Inbetriebnahme Menü 1. Schließen Sie das Stromversorgungskabel des Monitors an den Zigaret- Drücken Sie die MENU Taste um das Menü zu öffnen. Die Menüpunkte sind: tenanzünder an. CAMERAS 2. Schließen Sie das Stromversorgungskabel der Kamera an das Bordnetz an. SETTINGS 3.
-
Page 24: Problembehebung
Problembehebung Problem Lösungsvorschlag Überprüfen Sie die Verbindung des Strom- Kein Bild kabels des Monitors. Überprüfen Sie die Verbindung des Strom- Keine Verbindung kabels der Kamera. Stellen Sie sicher, dass der Monitor nicht Kein Ton stummgeschaltet / zu leise ist. Verwenden Sie die Bildeinstellungen um Bild dunkel / blass / schlechte Kontrast, Helligkeit und Farbe des Bildes an- Farben... - Page 25 Technische Spezifikationen (Monitor) Technische Spezifikationen (Kamera) 7 Zoll (17,8 cm) IPS Bildschrim (16:9) Sensor 1/2.7” CMOS Monitor Auflösung 1024 x 600 Auflösung 1280 x 720 Video Auflösung Blickwinkel 100° Kontrast 500:1 IP-Klasse IP69K Helligkeit 500 cd/m Nachtsicht 18 Infrarot-LEDs Kanäle kabellose Reichweite bis zu 200 m Frequenzbereich...
- Page 28 Prodotto o importato da: MIDLAND EUROPE srl Via. R.Sevardi 7 42124 Reggio Emilia - Italia. Prima dell’uso leggere attentamente le istruzioni. Produced or imported by: MIDLAND EUROPE srl Via. R.Sevardi 7 42124 Reggio Emilia - Italy. Read the instructions carefully before installation and use.
