Delo 61486 User Manual
  1. Manuals
  2. Brands
  3. Delo Manuals
  4. Media Converter
  5. 61486
  6. User manual

Delo 61486 User Manual

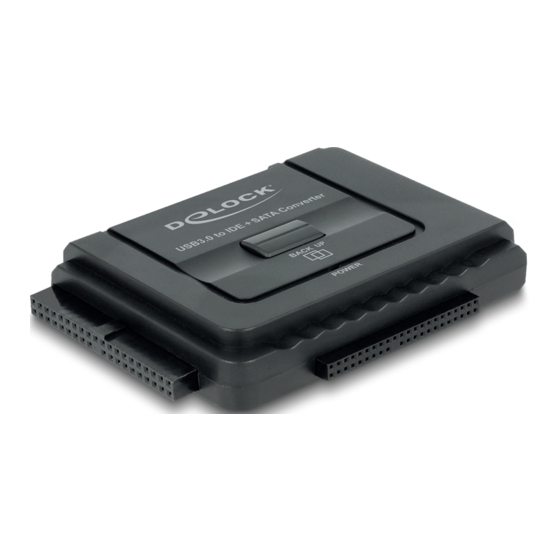

Usb 5 gbps converter to sata / ide 40 pin / ide 44 pin with backup function
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
User manual
Mode d'emploi
Uživatelská příručka
Manuale utente
Manual de utilizare
Korisnički priručnik
USB 5 Gbps Converter to SATA /
IDE 40 pin / IDE 44 pin
with backup function
Bedienungsanleitung
Manual del usuario
Instrukcja obsługi
Bruksanvisning
Használati utasítás
Εγχειρίδιο χρήστη
Product-No: 61486
User manual no: 61486-a
www.delock.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the 61486 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Delo 61486

  • Page 1 Uživatelská příručka Instrukcja obsługi Manuale utente Bruksanvisning Manual de utilizare Használati utasítás Korisnički priručnik Εγχειρίδιο χρήστη USB 5 Gbps Converter to SATA / IDE 40 pin / IDE 44 pin with backup function Product-No: 61486 User manual no: 61486-a www.delock.com...
  • Page 2 English Hardware Installation Connect a 2.5″ IDE HDD / SSD: connect your IDE hard drive to the 44 pin interface of the converter. 2.5” IDE HDD / SSD 44 Pin Connect a 3.5″ IDE HDD: connect the 4 pin power cable to your IDE hard drive and connect your hard drive to the 40 pin interface of the converter.

  • Page 3: Power Supply Specification

    English Connect a 2.5″ / 3.5″ SATA HDD / SSD: connect your SATA hard drive to the 22 pin connector of the converter. 3.5” / 2.5” SATA HDD / SSD SATA DVD / CD-ROM CD-RW, DVD-RW DVD-RAM Power supply specification •...
  • Page 4 English Please see the complete installation in the next pages. Here you can see the screenshots of the backup software. Configuration and usage of the software After the installation, an icon appears in the taskbar. Click on this icon to open the AI OTB Backup program. At the top right corner you can select the drive from the converter, on which the backup should be written.
  • Page 5 English Click in the navigation bar on "Config". In Mode Setting add a hook on "Set as Original PC" and confirm with "Save". Click in the navigation bar on "OTB Path".
  • Page 6 English Choose the directory, which need to be defines as a backup. Add a hook and confirm with "Save". Now click on the backup icon in the bottom left corner or press the backup button on the converter, to start the backup process.
  • Page 7 English To synchronize the data again, click on "Restore" in the software.

  • Page 8: Specification

    English Description This converter by Delock enables the connection of 2.5″ or 3.5″ IDE and SATA drives to a USB port of the PC or laptop. Thus it can be connected the drive, without an external enclosure, directly to the USB port. The included power supply provides power for the converter and the connected drives.
  • Page 9 English Safety instructions • Protect the product against moisture • Protect the product against direct sunlight • Avoid anti-static electricity when using the HDD • Pay attention that the HDD can be hot when it is connected to the device. Note: In order to run all drives without any problem, please make sure, you place the devices on an even ground.
  • Page 10 English Configuration and usage of the software After the installation, an icon appears in the taskbar. Click on this icon to open the AI OTB Backup program. At the top right corner you can select the drive from the converter, on which the backup should be written.

  • Page 11: Spezifikation

    Deutsch Kurzbeschreibung Dieser Konverter von Delock ermöglicht den Anschluss von 2.5″ oder 3.5″ IDE und SATA Laufwerken an den USB Port des PCs oder Notebooks. Somit kann das Laufwerk, ohne externes Gehäuse, direkt an einen USB Port angeschlossen werden. Das mitgelieferte Netzteil versorgt den Konverter und die angeschlossenen Laufwerke mit Strom.
  • Page 12 Deutsch Sicherheitshinweise • Produkt vor Feuchtigkeit schützen • Produkt vor direkter Sonneneinstrahlung schützen • Vermeiden Sie antistatische Aufladung beim Benutzen der Festplatte • Achten Sie darauf, dass die Festplatte am Gerät sehr heiß sein könnte. Hinweis: Damit alle Laufwerke ordentlich und ohne Probleme erkannt werden, achten Sie bitte darauf die Geräte auf eine ebene Oberfläche zu legen.
  • Page 13 Deutsch Öffnen Sie mit dem Explorer folgendes Programm: CD-Laufwerk\ AI-OTB v1.3.0.5.exe. Folgen Sie nun den Anweisungen der Software Installation. Konfigurierung und Nutzung der Software Nach der Installation erscheint in der Taskleiste ein Icon. Klicken Sie auf dieses Icon um das AI OTB Backup Programm zu öffnen. Am oberen rechten Rand wählen Sie das Laufwerk am Konverter aus, auf welchem das Backup geschrieben werden soll.
  • Page 14 Français Description Ce convertisseur de Delock permet la connexion de lecteurs IDE et SATA 2,5″ ou 3,5″ à un port USB du PC ou laptop. Il peut ainsi être connecté au lecteur sans appareil externe et directement au port USB. L'alimentation incluse fournit le courant au convertisseur et aux lecteurs externes.
  • Page 15 Français Instructions de sécurité • Protéger le produit contre l’humidité • Protéger le produit contre la lumière directe du soleil • Eviter l'électricité statique lorsque vous utilisez le DD. • Faites attention car le disque dur devient brûlant lorsqu’il est connecté à l’appareil.
  • Page 16 Français Suivez les instructions d’installation du logiciel. Configuration et utilisation du logiciel Une fois l’installation terminée, une icône s’affiche dans la barre des tâches. Cliquez sur cette icône pour ouvrir le programme de sauvegarde AI OTB. Dans le coin supérieur droit, vous pouvez sélectionner le disque dur du convertisseur sur lequel graver la sauvegarde.
  • Page 17 Español Descripción Este convertidor de Delock permite la conexión de 2,5″ o 3,5″ IDE y unidades SATA al puerto USB de la PC o portátil. Por lo tanto, se puede conectar a la unidad sin un recinto externo, directamente al puerto USB. La fuente de alimentación integrada proporciona alimentación para el convertidor y las unidades conectadas.
  • Page 18 Español Instrucciones de seguridad • Proteja el producto contra el polvo • Proteja el producto contra la luz solar directa • Evite la electricidad estática cuando utilice el disco duro • Preste atención, ya que la unidad de disco duro puede calentarse cuando esté conectada al dispositivo.
  • Page 19 Español Configuración y uso del software Después de la instalación, aparecerá un icono en la barra de tareas. Haga clic en este icono para abrir el programa AI OTB. En la esquina superior derecha puede seleccionar la unidad desde el convertidor en la que se debe grabar la copia de seguridad.
  • Page 20 České Popis Tento konvertor od Delocku umožňuje připojení 2.5″ nebo 3.5″ IDE a SATA jednotek k USB portu PC nebo notebooku. Díky tomu můžete připojit jednotku, bez externího pouzdra přímo k portu USB. Přiložený zdroj umožňuje napájet konvertor a připojené jednotky. Funkce zálohování umožňuje zálohovat z PC nebo notebooku na připojený...
  • Page 21 České Bezpečnostní pokyny • Chraňte produkt před vlhkostí • Chraňte produkt před přímým slunečním světlem • Při manipulaci s HDD se vyhněte antistatické elektřině • Dbejte na to, že když je HDD připojen k zařízení, může být horký. Poznámka: Aby bylo možné spustit všechny jednotky bez jakéhokoli problému, ujistěte se, že jste umístnili zařízení...
  • Page 22 České Konfigurace a použití softwaru Po dokončení instalace se objeví ikona na hlavním panelu. Pro otevření programu AI OTB Backup klikněte na tuto ikonu. V pravém horním rohu si můžete vybrat jednotku z konvertoru, na kterém by měla být zapsána záloha. Klikněte na "Config"...
  • Page 23 Polsku Opis Konwerter firmy Delock pozwala na podłączenie dysków IDE i SATA 2.5″ lub 3.5″ do gniazda USB komputera lub laptopa. Można dzięki temu podłączyć dysk bezpośrednio do gniazda USB, bez dodatkowej obudowy. Dołączony zasilacz zapewnia zasilanie konwertera i podłączonych dysków. Funkcja kopii zapasowej pozwala na tworzenie kopii na podłączonym dysku twardym lub SSD.
  • Page 24 Polsku Instrukcje bezpieczeństwa • Produkt należy zabezpieczyć przed wilgocią • Produkt należy zabezpieczyć przed bezpośrednim światłem słonecznym • Podczas używania dysku twardego należy unikać elektryczności statycznej • Podczas podłączania do urządzenia należy pamiętać, że dysk twardy może być gorący. Uwaga: Aby uruchamiać...
  • Page 25 Polsku Konfiguracja i użytkowanie oprogramowania Po zakończeniu instalacji na pasku zadań pojawia się odpowiednia ikona. Kliknij tę ikonę, aby otworzyć AI OTB Backup. W górnym narożniku z prawej strony możesz wybrać dysk z konwertera, na który mają być zapisywane kopie zapasowe. Kliknij opcję...
  • Page 26 Italiano Descrizione Questo convertitore Delock consente di collegare unità IDE e SATA da 2,5″ o 3,5″ a una porta USB del PC o computer portatile. Così si può collegare l'unità direttamente alla porta USB, senza una custodia esterna. L'alimentatore in dotazione eroga energia al convertitore e alle unità...
  • Page 27 Italiano Istruzioni per la sicurezza • Proteggere il prodotto dall'umidità • Proteggere il prodotto dalla luce solare diretta • Evitare l'elettricità anti-statica quando si utilizza l'HDD • Attenzione: l'HDD può essere caldo quando è collegato al dispositivo. Nota: Per far funzionare tutte le unità senza problemi, si prega di accertarsi che i dispositivi siano posizionati su una superficie in piano.
  • Page 28 Italiano Configurazione e utilizzo del software Dopo l'installazione, viene visualizzata un'icona nella barra delle applicazioni. Fare clic su questa icona per aprire il programma di Backup IA OTB. È possibile selezionare l'unità dal convertitore in alto a destra, dove dovrebbe essere scritto il backup.
  • Page 29 Svenska Beskrivning Denna omvandlare från Delock möjliggör anslutning av 2.5” eller 3.5” IDE- och SATA-hårddiskar till en USB-ingång på din dator eller laptop. Därmed kan den anslutas till hårddisken utan ett externt hölje och direkt via USB-ingången. Den medföljande strömförsörjningen förser omvandlaren och de anslutna hårddiskarna med ström.
  • Page 30 Svenska Säkerhetsinstruktioner • Skydda produkten mot fukt • Skydda produkten mot direkt solljus • Undvik antistatisk elektricitet när du använder hårddisken. • Tänk på att hårddisken kan bli het när den är ansluten till enheten. Notera: För att kunna köra alla enheter utan problem, säkerställ att du placerar enheterna på...
  • Page 31 Svenska Konfigurering och användning av programvaran Efter installationen visas en ikon i aktivitetsfältet. Klicka på ikonen för att öppna programmet för säkerhetskopiering AI OTB. Högst upp till höger kan du välja disken från omvandlaren, på vilken säkerhetskopian ska skrivas. Klicka i navigeringsfältet på "Config" (Konfig). I lägesinställningen, lägg till en hake på...
  • Page 32 Română Descriere scurta Acest convertor de la Delock permite conectarea dispozitivelor IDE și SATA de 2,5″ sau 3,5″ la un port USB al calculatorului sau laptopului. Astfel se poate conecta unitatea, fără o incintă externă, direct la portul USB. Alimentarea inclusă asigură alimentarea convertorului și a unităților conectate.
  • Page 33 Română Instrucţiuni de siguranţă • Protejaţi produsul împotriva umidităţii • Protejaţi produsul împotriva luminii directe a soarelui • Evitați electricitatea antistatică atunci când utilizați HDD-ul • Atenţie: hard diskul se poate încălzi atunci când este conectat la dispozitiv. Notă: Pentru a rula toate unitățile fără probleme, asigurați-vă că plasați dispozitivele pe o suprafață...
  • Page 34 Română Configurarea și utilizarea software-ului După instalare, în bara de activități apare o pictogramă. Faceți clic pe această pictogramă pentru a deschide programul AI OTB Backup. În colțul din dreapta sus, puteți selecta unitatea de pe convertor, pe care ar trebui să...
  • Page 35 Magyar Leírás Ez a Delock átalakító lehetővé teszi a 2,5 ″vagy 3,5″ -os IDE és SATA meghajtók csatlakoztatását a számítógép vagy laptop USB portjához. Így csatlakoztatható a meghajtó, külső ház nélkül, közvetlenül az USB porthoz. A mellékelt tápegység biztosítja a konverter és a csatlakoztatott meghajtók áramellátását. A biztonsági mentési funkció...
  • Page 36 Magyar Biztonsági óvintézkedések • Óvja a terméket a nedvességtől. • Óvja a terméket a közvetlen napsugárzástól. • Kerülje az antisztatikus elektromosságot a HDD használatakor • Óvatosan járjon el, mivel a HDD működés közben felforrósodhat. Megjegyzés: Annak érdekében, hogy az összes meghajtó gond nélkül működhessen, győződjön meg róla, hogy az eszközöket sima felületre helyezi.
  • Page 37 Magyar A szoftver konfigurálása és használata Telepítés után ikon jelenik meg a tálcán. Kattintson az ikonra az AI OTB Backup program elindításához. A jobb felső sarokban válassza ki azt a meghajtót az átalakítón, amelyre a mentésfájl kerüljön. Kattintson a navigációs sávra a "Config" alatt. A Mode Setting (Üzemmód-beállítás) alatt jelölje be a "Set as Original PC"...
  • Page 38 Hrvatski Opis Ovaj pretvarač tvrtke Delock omogućava spajanje 2,5-inčnog ili 3,5-inčnog IDE i SATA pogona na USB ulaz stolnog ili prijenosnog računala. Dakle, može se spojiti na pogon, bez vanjskog kućišta, izravno na USB ulaz. Sadržano napajanje daje električnu energiju pretvaraču i priključenim pogonima. Funkcija pomoćne jedinice omogućava spajanje pomoćnih jedinica stolnog ili prijenosnog računala na priključeni tvrdi disk ili SSD.
  • Page 39 Hrvatski Sigurnosne upute • Zaštitite proizvod od vlage • Zaštitite proizvod od izravne sunčeve svjetlosti • Izbjegavajte statički elektricitet kada koristite HDD pogon • Ne zaboravite da HDD može biti vruć kada je spojen na uređaj. Napomena: Kako bi se pokrenuli svi pogoni bez ikakvog problema, obvezno položite uređaje na ravnu podlogu.
  • Page 40 Hrvatski Konfiguracija i korištenje softvera Nakon instalacije, u programskoj traci pojavit će se ikona. Kliknite na tu ikonu kako bi se otvorio AI OTB, program za sigurnosno kopiranje. U gornjem desnom kutu na pretvaraču možete odabrati disk na koji će se upisati sigurnosna kopija.
  • Page 41 ελληνικά Περιγραφή Αυτός ο μετατροπέας της Delock επιτρέπει τη σύνδεση οδηγών 2.5″ ή 3.5″ IDE και SATA σε μια θύρα USB ενός PC ή laptop. Έτσι μπορεί μα συνδεθεί στον οδηγό χωρίς εξωτερικό περίβλημα, απευθείας στη θύρα USB. Το συμπεριλαμβανόμενο καλώδιο παροχής ρεύματος παρέχει ρεύμα για το μετατροπέα...
  • Page 42 ελληνικά Οδηγίες ασφάλειας • Προστατεύστε το προϊόν από την υγρασία • Προστατεύστε το προϊόν από την άμεση ηλιακή ακτινοβολία • Αποφύγετε τον αντιστατικό ηλεκτρισμό κατά τη χρήση της HDD • Προσέχετε καθώς η HDD μπορεί να καίει όταν είναι συνδεδεμένη με τη συσκευή. Σημείωση: Για...
  • Page 43 ελληνικά Εγκατάσταση Λογισμικού δημιουργίας αντιγράφου ασφαλείας Ενεργοποιήστε τον υπολογιστή σας. Βάλτε το CD με πρόγραμμα οδήγησης στον οδηγό CD ROM. Ανοίξτε την Εξερεύνηση των Windows, επιλέξτε: CD-drive\AI-OTB v1.3.0.5.exe. Ακολουθήστε τις οδηγίες εγκατάστασης λογισμικού. Διαμόρφωση και χρήση του λογισμικού Μετά την εγκατάσταση, εμφανίζεται ένα εικονίδιο στη γραμμή εργασιών. Κάντε...
  • Page 44 ελληνικά Υποστήριξη Delock Αν έχετε περαιτέρω ερωτήσεις, επικοινωνήστε με την υποστήριξη πελατών μας στη διεύθυνση support@delock.de Μπορείτε να βρείτε τις τρέχουσες πληροφορίες προϊόντος στην αρχική μας σελίδα: www.delock.com Τελική ρήτρα Οι πληροφορίες και τα δεδομένα που περιλαμβάνονται σε αυτό το εγχειρίδιο μπορεί...
  • Page 45 Declaration of conformity Products with a CE symbol fulfill the EMC directive (2014/30/EU), the ErP directive (2009/125/EC), LVD directive (2014/35/EU) and RoHS directive (2011/65/EU+2015/863+2017/2102), which were released by the EU-comission. The declaration of conformity can be downloaded here: https://www.delock.de/produkte/G_61486/merkmale.html WEEE-notice The WEEE (Waste Electrical and Electronic Equipment)-directive, which became effective as European law on February 13th 2003, resulted in an all out change in the disposal of disused electro devices.
