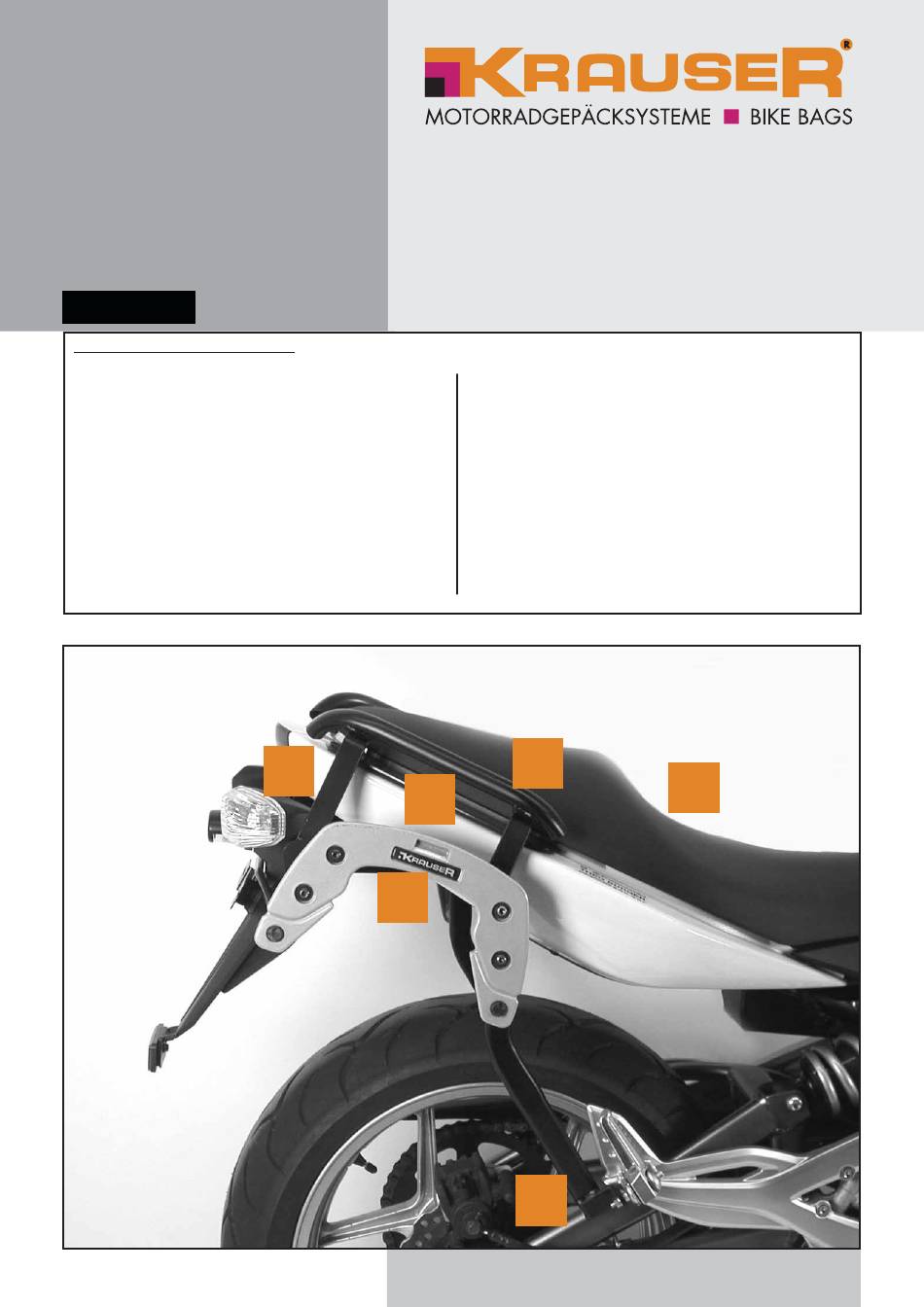

Kofferträger
KAWASAKI ER-6n/f
Artikel-Nr.:
4002.021.101 schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
1 702.041 Kofferhalter links
1 702.042 Kofferhalter rechts
1 702.240 Versteifungsbügel
1 702.238 Adapterplatte links
1 702.239 Adapterplatte rechts
2 702.241 Blinkerhalteplatten links/rechts
2 150.771 Inbusschrauben M 6 x 60
4 150.938 Linsenkopfschrauben M 8 x 20
2 150.799 selbstsichernde Muttern M 6
2 150.859 Sechskantmuttern M 6
4 150.809 U-Scheiben ø 6,4
4 150.810 U-Scheiben ø 8,4
2 270.112 U-Scheiben ø 5,4
3
2
6
Wir fahren voraus
Stück Bestellnr.
Bezeichnung
2 150.811 U-Scheiben ø 10,5
2 150.986 Karosseriescheiben
ø 6,4 x ø 18 mm
2 150.940 Inbusschrauben M 5 x 16
4 150.747 Flanschkopfschrauben M 8 x 35
4 150.748 Flanschkopfschrauben M 8 x 40
8 150.803 Tensilockmuttern M 8
2 150.533 Trägerteil K-Wing
2 330.300 Schriftzug „KRAUSER"
4 270.102 Plastikstopfen ø 16mm
2 270.103 Oval-Plastikstopfen 30 x 15mm
1 702.242 Haltegriff links
1 702.243 Haltegriff rechts
5
4
1
1
Advertisement
Related Manuals for Krauser KAWASAKI ER-6n/f
Summary of Contents for Krauser KAWASAKI ER-6n/f
- Page 1 8 150.803 Tensilockmuttern M 8 4 150.938 Linsenkopfschrauben M 8 x 20 2 150.533 Trägerteil K-Wing 2 150.799 selbstsichernde Muttern M 6 2 330.300 Schriftzug „KRAUSER“ 2 150.859 Sechskantmuttern M 6 4 270.102 Plastikstopfen ø 16mm 4 150.809 U-Scheiben ø 6,4 2 270.103 Oval-Plastikstopfen 30 x 15mm...
- Page 2 Kofferträger KAWASAKI ER-6n/f Artikel-Nr.: 4002.021.101 schwarz Montage Vorbereitende Arbeiten: Demontieren: Sitzbank Haltegriffe - diese entfallen beide hinteren Blinker Montage der Adapterplatten links/rechts: Diese werden mit den Gewindebuchsen nach oben an den Befestigungspunkten der Haltegriffe mit den Originalschrauben montiert. Montage der Blinker: Die Blinkerhalteplatten links/rechts mit den Inbusschrauben M 5 x 16 und U-Scheiben ø5,4 an den freien Gewinden vor den...
- Page 3 Kofferträger KAWASAKI ER-6n/f Artikel-Nr.: 4002.021.101 schwarz Montage Montage der Kofferträger: vorne unten: Soziusfußrastenbolzen gegen die Inbusschrauben M 6 x 60 und U-Scheiben ø 6,4 tauschen. Sechskantmuttern M 6 soweit festziehen, daß sich die Fußrasten noch klappen lassen. Auf das überstehende Gewinde werden die Flachstahllaschen der Kofferträger mit...
- Page 4 Kofferträger KAWASAKI ER-6n/f Artikel-Nr.: 4002.021.101 schwarz Montage Die Montage des Versteifungsbügels und des Trägerteils K-Wing erfolgt in einem Arbeitschritt. Montage Trägerteil K-Wing An der Unterseite des Ovalrohres der Kofferhalter den Plastik- stopfen 30 x 15 einclipsen. Befestigung mit den Flanschkopfschrauben M 8 x 40 und Tensilockmuttern M8, darunter Plastikstopfen ø16mm einclipsen...
-
Page 5: Assembling Instructions
Side carrier KAWASAKI ER-6n/f Item-No.: 4002.021.101 black Assembling instructions The kit includes the following parts: Quant item no. description Quant item no. description 702.041 side carrier left 150.811 washer ø 10,5 702.042 side carrier right 150.986 body washer ø 6,4 x ø 18 mm 702.240... - Page 6 Side carrier KAWASAKI ER-6n/f Item-No.: 4002.021.101 black Assembling instructions Preparing: Dismantle the seat and the handrails. The handrails are not needed any more. Dismantle the rear blinker . Fastening of the mounting adapter left + right: Fix mounting adapter as shown in the picture (insert nut at the top) with original screws.
- Page 7 Side carrier KAWASAKI ER-6n/f Item-No.: 4002.021.101 black Assembling instructions Fastening of the side carrier left+right bottom: Change bolt of the footrest bracket with allen screw M6 x 60, washer ø6,4 and nut M6. Tighten nut only so far, that the footrest can be moved.
- Page 8 Side carrier KAWASAKI ER-6n/f Item-No.: 4002.021.101 black Assembling instructions Fastening of the bracing bow and the carrier K-Wing is made in one step. Fastening of the bracing bow: at the rear fixing points of the carrier K-Wing with flange screws M 8 x 40 and tensilock-nuts.
