dewert okin RF-STYLE Quick Manual

Kurzanleitung RF-STYLE / Quick guide RF-STYLE
Notice d'utilisation RF-STYLE / Beknopte handleiding RF-STYLE
Pairing RF-STYLE
Zur kabellosen Bedienung Ihres motorisierten Komfortbettes
Kabellos, ergonomisch, zuverlässig, einfache Bedienung, elegantes Design
Aktivieren Sie den Pairing-Modus.
Pairing Methode
1. Verbinden Sie alle Komponenten mit dem Antriebssystem.
2. Stecken Sie den Stecker in die Steckdose.
3. Drücken Sie 2x die Pairing-Taste (a) bis die LED leuchtet. Der Pairing-Prozess ist
für die nächsten 10sec aktiv.
4. Drücken Sie gleichzeitig die Tasten (8) und (9) am Handsender, bis die LED erlischt.
Der Lernprozess ist abgeschlossen.
5. Mit den Tasten (10) und (11) können Sie nach der gleichen Methode ein zweites
Antriebssystem zur Parallelfahrt von zwei Applikationen pairen.
Hinweis : Für den Pairing-Prozess sollte der Abstand zwischen Sender und Empfänger
weniger als zwei Meter betragen.
Achtung
: Nehmen Sie immer nur ein System, nie mehrere Systeme gleichzeitig in Betrieb.
Zum Einstellen auf Werkseinstellung führen Sie folgende Schritte durch.

Betätigen Sie 4x kurz hintereinander die Pairing-Taste (a). Die Pairing-LED
schaltet sich ein.

Betätigen Sie jetzt 1x die Pairing-Taste (a). Die Pairing-LED erlischt.

Der RF-STYLE ist deaktiviert.
RF-STYLE
1
2
12
7
6
3
8 10
4
5
9
11
24.11.2017
D

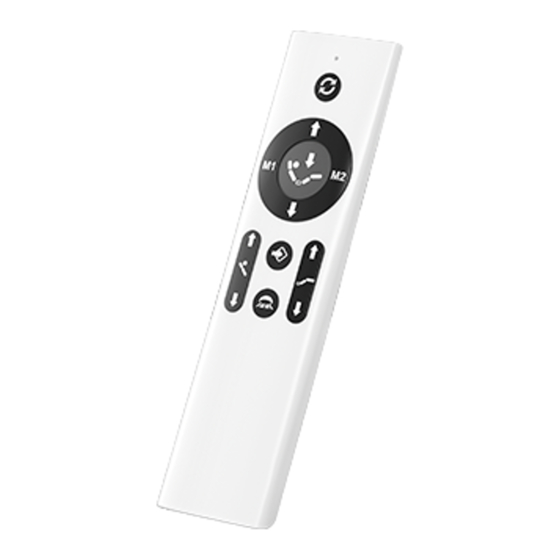

Taste / Button Funktion
1 - 12 Kundenspezifisch
8 + 9 Pairing (System 1)
5 UBB on/off
10 + 11 Pairing (System 2)
88932 1.0
Pairing RF-STYLE
For wireless operation of your motorized comfort bed system
Wireless, ergonomic, reliable, easy handling, elegant design
Activate the pairing mode.
Pairing method
1. Connect all components to the drive system.
2. Insert the plug into the socket.
3. Press the pairing button (a) 2x until the LED turns on. You now have 10s for the
pairing process.
4. Press button (8) and (9) of the handset simultaneously until the LED on the
extinguishes. The learning mode is completed.
5. According to this method you can pair either a 2
of two application or an external Power Socket by using button (10) and (11).
Note: The distance between transmitter and receiver should be less than two meters
for pairing.
Note: Only commission one system at a time. Never configure multiple systems
simultaneously . For reset to factory default, perform the following steps.

Give the Pairing button (a) 4x short press in succession. The Pairing
LED1 lights on.

Now actuate the Pairing button (a) one times. The Pairing LED lighting
extinguishes.

The RF-STYLE is deactivated.
Function
Customer specific
Pairing (System 1)
UBB on/off
Pairing (System 2)
GB
nd
drive system for parallel operation
1 / 3
