Summary of Contents for HEAT G42

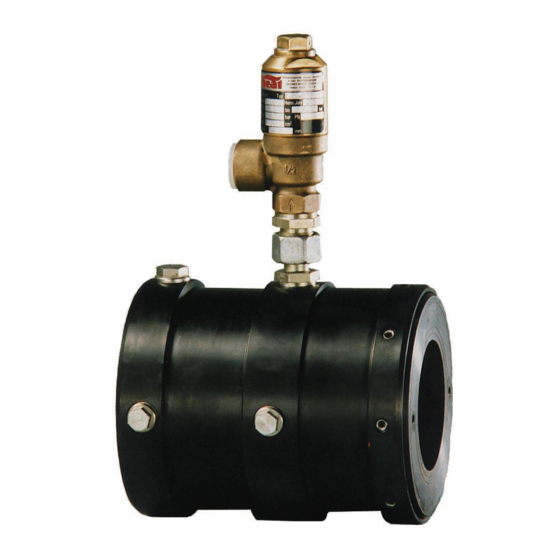

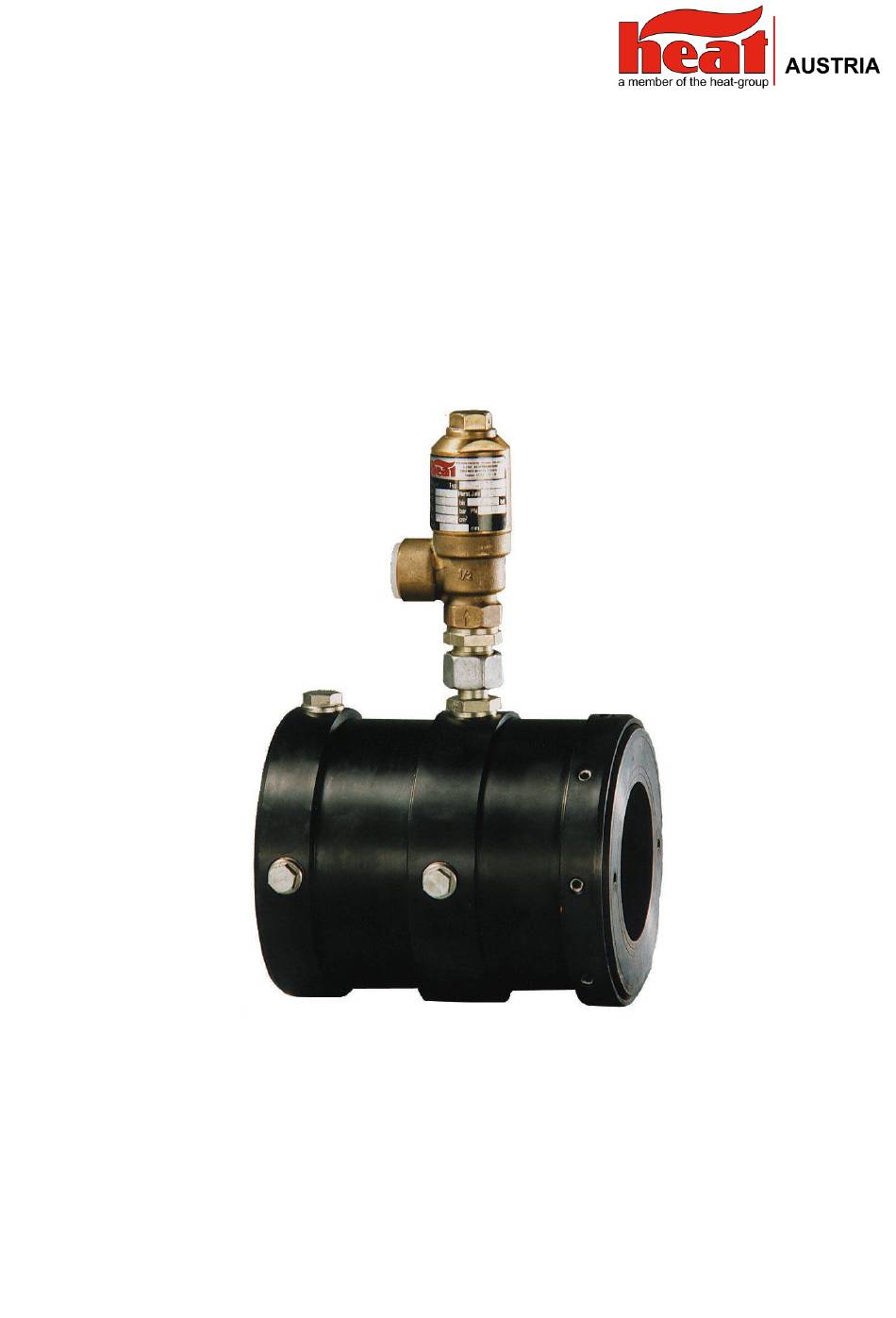

- Page 1 Zasilanie energetyczne od jednego dostawcy Zawór bezpieczeństwa wody ciepłej Safety shut-off valve for warm water Experci w Dostawie Energii...
- Page 2 HEAT wärmetechnische Anlagen Ges.m.b.H. Zawór bezpieczeństwa typoszeregu G42 jest The safety shut-off valve of the G42 series is used przeznaczony do ochrony przed wzrostem ciśnienia to protect the heating circuit to the heat generator ciepła obiegu grzewczym wymiennika against unacceptable pressure in case of escape of...
- Page 3 HEAT wärmetechnische Anlagen Ges.m.b.H. Budowa Design Komora pośrednia Obudowa nastawnika 1 Intermediate chamber Actuator housing Sprężyna zaworu Przewód odpływowy 2 Valve spring Discharge line Tłok prowadzący 10 Przyrząd kontrolny 3 Guide piston 10 Controller Pierścień uszczelniający 11 Kołnierz 4 Sealing ring 11 Connection flange for Przyłącze kontrolne...
-
Page 4: Zasada Działania
Suwak rurowy utrzymuje w its parts. The pipe valve is kept open by the valve tym czasie sprężynę... - Page 5 HEAT wärmetechnische Anlagen Ges.m.b.H. Zakres nastawienia / Setting ranges Przyrząd kontrolny G35 Przyrząd kontrolny G34.652 Controller G35 Controller G34 Type Sprężyna nr. Sprężyna nr. w barach(g) Spring No. Spring No. w barach(g) w barach(g) HL4985 2,0 ÷ 10,0 3,5 ÷ 6,0 2010100 1,0 ÷...
- Page 6 HEAT wärmetechnische Anlagen Ges.m.b.H. Wskaźnik położenia GS04 Position indicator GS04 Wskaźnik służy kontroli nadzoru elektronicznego położeniem zaworu The device is used for electrical contro and for bezpieczeństwa pomieszczeniach monitoring the value position of the hot water zagrożonych wybuchem w strefie 1. Zawór GS04 safety shut-off valves in hazardous areas of ex- składa się...
- Page 7 G42. It involves a leakage test of the bezpieczeństwa typu G42. Polega to na kontroli closed gate valve. szczelności zamkniętego suwaka zaworowego. Zasada działania: Function: Za pomocą...
