SELPRO PMP-410-Ex Quick Start Manual

PRZEŁĄCZNIK MIEJSC POMIAROWYCH

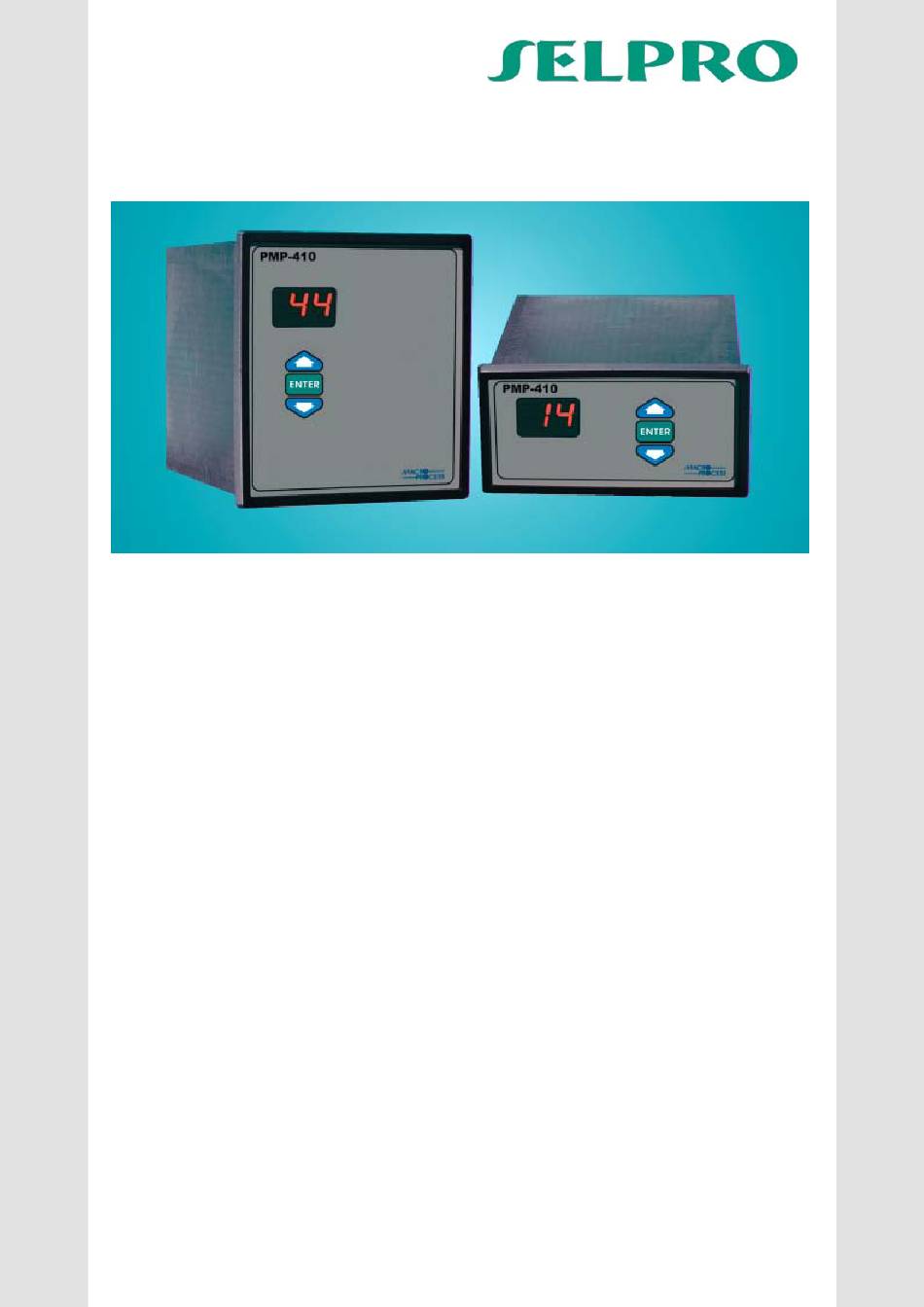

PMP-410-Ex MEASURING MULTIPLEXER
CHARAKTERYSTYKA PRZYRZĄDU
PMP-410 to rodzina PRZEŁĄCZNIKÓW MIEJSC PO-
MIAROWYCH nowej generacji pozwalających na manualne
oraz zdalne przełączanie źródeł sygnału pomiarowego na
wspólny tor wyjściowy. Rodzina przełączników PMP-410
obejmuje przyrządy 5-,13-, 21-, 29-, 37-, 45-, 53- i 61-
kanałowe w wykonaniu standardowym oraz z atestem iskro-
bezpieczeństwa kategoria [EEx i
Zastosowane elementy przełączające zapewniają minimalną
rezystancję łączeniową oraz pełną izolację galwaniczną
pomiędzy poszczególnymi kanałami pomiarowymi. Pozwala
to stosować przełączniki PMP-410 do przełączania sygnałów
pomiarowych dowolnego typu np. prądów pomiarowych np.
0/4-20mA, napięć do 22V, 2- i 3-przewodowych termome-
trów oporowych i czujników termoelektrycznych.
Niezwykła funkcjonalność przełącznika PMP-410 przejawia
się zwłaszcza w jego wykonaniu iskrobezpiecznym - możliwe
jest zastosowanie na wyjściu ze strefy 1 bariery Zenera dla
kilkudziesięciu czujników.
Przyrząd oferowany jest w wykonaniu tablicowym ze stop-
niem ochrony IP20 od strony czołowej.
FUNKCJE UŻYTKOWE
Przełącznik PMP-410 odznacza się następującymi ce-
chami funkcjonalnymi:
- możliwość przełączania dowolnych sygnałów prądowych i
napięciowych, w tym termopar oraz 2- i 3-przewodowych
termometrów oporowych,
- pełna izolacja galwaniczna między kanałami,
- dostępne dwa tryby pracy: lokalny z ręcznym wyborem
kanału oraz zdalny z wykorzystaniem łącza RS-485,
- łatwa obsługa przyrządu w trybie pracy manualnej;
- zdalny dostęp do trybu edycji parametrów przyrządu (do-
stępny program konfiguracyjno-diagnostyczny).
WYKONANIE ISKROBEZPIECZNE
W wykonaniu iskrobezpiecznym przełącznik PMP-410-xx-
Ex klasyfikowany jest jako urządzenie towarzyszące przezna-
czone do montażu poza strefą iskrobezpieczną kategoria
[EEx i ] IIB. Warunkiem bezpiecznego użytkowania przełącz-
a
nika jest stosowanie następujących zaleceń:
1. Przełącznik przeznaczony jest do współpracy z czujni-
kami w strefach zagrożonych wybuchem (strefa 0,1,2,
IIB) grupy wybuchowości IIA i IIB.
2. Do jednego przełącznika PMP-410 można przyłączać
wyłącznie czujniki z tej samej strefy i tego samego typu
(np. termopary, rezystory PT lub sygnały 4..20 mA).
designed for switching many analogue signals from sensors
connected to input channels of device to one its output line.
The PMP-410 family includes 5-, 13-, 21-, 29-, 37-, 45-, 53-
and 61-channels devices produced in standard version and
Ex safety version category [EEx ia] IIB.
] IIB. The switching method used in construction of the PMP-410
a
ensures very small switching resistance 100mΩ and full
galvanic isolation between channels. In consequence the
PMP-410 measuring multiplexer can be used to switch any
measuring signals used in industry e.g. currents 0/4-20mA,
voltage < 22V, 2- or 3-wire RTD transducers, all kinds of the
thermo-couples etc.
Amazing functionality of the PMP-410 multiplexer family is
appears especially for Ex safety version of the device. It
permits to apply one Zener barier and one transducer for a
few dozen of sensors located in the Ex zone.
The PMP-410 measuring multiplexer is offered in panel
mounted housing with protection level IP20 on the front.
functions:
- switching any current and voltage signals used in industrial
- full galvanic isolation between each channels,
- two operation modes: manually operate local mode and
- easy and simply operation in manual mode (only three keys
the accompanying device designed to installing outside of the
hazardous zone category [EEx i
of the PMP-410 with sensors located in the hazardous zone is
determinate by following conditions:
1.
2.
PMP-410-Ex
INTRODUCTION
PMP-410 is the family INDUSTRIAL MULTIPLEXERS
BASICS FUNCTIONS
The PMP-410 measuring multiplexer offers following
measuring systems,
operated during RS485 remote mode (available diagnostic
program for PC computer for remote access to all function
of the PMP-410 switch),
for all operation).
EX SAFETY VERSION
In the Ex version the PMP-410 multiplexer is classified as
a
The PMP-410 multiplexer is designed to cooperation
with sensors in hazardous zone (zone 0,1,2, IIB) explo-
sion group IIA and IIB.
To one PMP-410 switch can be connected only sensors
of the same kind, which must be located in the same
hazardous zone (e.g. only thermo-couple or only RTD).
] IIB. The safely cooperation
