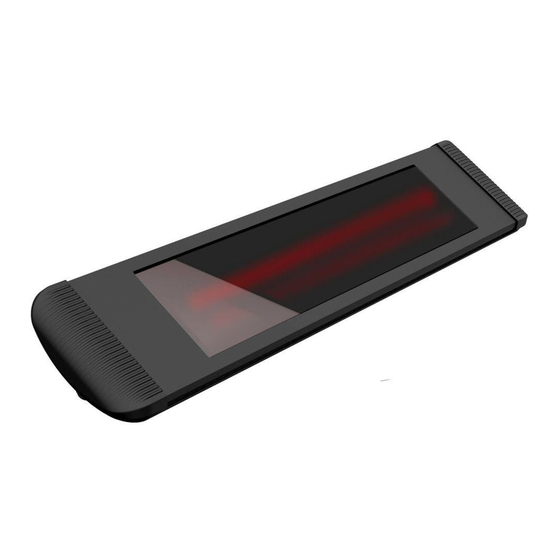

AAREN
966V - 966VD - 967V - 967VD
Riscaldatore a raggi infrarossi ad onde medie
Medium waves infrared heater
Radiateur infrarouge IR-B
IR-B-Infrarot-Heizstrahler
MANUALE D`USO E MANUTENZIONE
USE AND MANTAINANCE
NOTICE D'UTILISATION ET D'ENTRETIEN
GEBRAUCH UND WARTUNG
Classe 1-IP55
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AAREN 966V and is the answer not in the manual?

Questions and answers

Related Manuals for MOEL AAREN 966V

Summary of Contents for MOEL AAREN 966V

  • Page 1 AAREN 966V - 966VD - 967V - 967VD Riscaldatore a raggi infrarossi ad onde medie Medium waves infrared heater Radiateur infrarouge IR-B IR-B-Infrarot-Heizstrahler MANUALE D`USO E MANUTENZIONE USE AND MANTAINANCE NOTICE D’UTILISATION ET D’ENTRETIEN GEBRAUCH UND WARTUNG Classe 1-IP55...

  • Page 2: Introduzione Al Prodotto

    Introduzione al prodotto AAREN è un riscaldatore uffici, casse dei supermercati, officine e patio. a raggi infrarossi IR-B che emette un tepore dolce e avvolgente. Emette pochissima luce, e come il sole che irraggia i corpi AAREN senza scaldare l‘aria, dedica il è...
  • Page 3 Punti di Forza AAREN è calore morbido e Duraturo nel tempo: l’ottima avvolgente come il fuoco di qualità dei materiali e la un camino, è efficace anche in superiorità trattamenti caso di leggere correnti d’aria. superficiali fortificano dagli attacchi tempo, AAREN non secca l’aria e non dall‘uso o dall‘esposizione alle solleva polvere.

  • Page 4: Avvertenze Di Sicurezza

    Avvertenze di sicurezza Leggere attentamente le istruzioni prima di installare il prodotto e conservarle per future consultazioni. Il manuale deve essere conservato e trasmesso al nuovo utente in caso di cessione dell’apparecchio. L’apparecchio è destinato esclusivamente all’impiego per il qua- le è...
  • Page 5 I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l’apparecchio. L’apparecchio non deve essere installato in aree nelle quali possono essere presenti gas infiammabili, polveri o vapori pericolosi. Quando si utilizza il riscaldatore, è necessario seguire alcune regole fondamentali (applicabili a tutti gli apparecchi elettrici): - Non toccare l’apparecchio con le mani bagnate.

  • Page 6: Installazione Elettrica

    Installazione elettrica Avvertenze preliminari Prima collegare l’apparecchio alla rete elettrica, assicurarsi che la tensione corrisponda a quella indicata nell’etichetta dati targa posta sull’apparecchio stesso, e che l’impianto elettrico sia conforme alle norme vigenti. L’installazione dell’apparecchio deve essere effettuata da personale competente e qualificato, in accordo con la norma CEI 64-8 che regola gli impianti elettrici ed al regolamento UE 2015/1188 .
  • Page 7 966VD - 967VD marrone Dimmer Terra giallo-verde 966V - 967V marrone nero Terra giallo-verde Tutti i riscaldatori ad irraggiamento sono volti a raggiungere e mante- nere un certo confort termico alle persone che ne necessitano sia all’e- sterno che in ambienti interni. E’ quindi molto importate studiare con cura la zona in cui soggiornano le persone e di conseguenza orientare l’irraggiamento verso di esse.
  • Page 8 ATTENZIONE! Alcune parti di questo prodotto possono diventare molto calde e procurare ustioni. Prestare particolare attenzione in presenza di bambini o persone vulnerabili. Modello con dimmer e telecomando Per la massima flessibilitá il modello 966VD/967VD è la versione con dimmer per regolare comodamente l´intensitá del riscaldatore con il telecomando.
  • Page 9 Panoramica dei modelli 966V POTENZA 1800W DIMENSIONI 80X25X7,5 CM PESO 5,3 kg 966VD POTENZA 1800W DIMENSIONI 105X25X7,5 CM PESO 7,1 kg...
  • Page 10 967V POTENZA 2400W DIMENSIONI 98X25X7,5 CM PESO 5,3 kg 967VD POTENZA 2400W DIMENSIONI 123X25X7,5 CM PESO 7,1 kg...

  • Page 11: Distanze Di Sicurezza

    Distanze di sicurezza Il riscaldatore deve essere installato ad una altezza minima di 180 cm. Se installato in bagno, l’altezza minima è 225 cm nelle zone di rispetto 1 e 2, mentre nella zona di rispetto 3 la distanza minima da terra è di 180 cm, in conformità alle norme di ogni singolo Paese (CEI 64-8).
  • Page 12 Montaggio Prima di essere utilizzato, il riscaldatore deve essere fissato al muro o al soffitto per mezzo dei supporti in dotazione. Con una punta da trapano fare quattro fori nel muro 9,6cm come mostrato nella grafica. * valore consigliato: 966V : 50cm* 966VD : 75cm* 967V : 65cm* 967VD : 90cm*...
  • Page 13 Inserire il supporto ad arco nell´apposito binario del lato superiore dell‘ apparecchio. Allineare i fori dei supporti e unirli tra loro utilizzando i bulloni in dotazione, fissando il riscaldatore nell´inclinazione desiderata. Assicurarsi che il riscaldatore rivolga i suoi raggi nella zona che si vuole riscaldare.
  • Page 14 Supporto in dotazione Il supporto da fissare al muro presenta una serie di fori che permettono di fissare il riscaldatore in diverse posizioni. Foro comune Foro comune Foro per installazi- one a soffitto Fori per installazione Foro per installazione a soffitto Fori per installazione a parete a parete...

  • Page 15: Pulizia E Cura Dell´apparecchio

    Pulizia e cura dell´apparecchio Prima di procedere alla pulizia, assicurarsi che l’apparecchio sia disconnesso dalla rete elettrica e aspettare che tutte le sue parti si siano completamente raffreddate. Non immergere mai l’apparecchio in acqua o in altri liquidi. Per la pulizia utilizzare un panno morbido inumidito e asciugare accuratamente.
  • Page 16 Dismissione Questo prodotto è conforme alla Direttiva EU 2002/96/ simbolo cestino barrato riportato sull’apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell’acquisto di una nuova apparecchiatura equivalente.
  • Page 17 Dato Simbolo Valore Unità 966V 966VD 967V 967VD 966VED 966VDED 967VED 967VDED Potenza termica Potenza termica nominale Potenza termica minima (indicativa) Massima potenza termica continua max c Consumo ausiliario di energia elettrica Alla potenza termica normale Alla potenza termica minima In modo StandBy 966V 966VD...

  • Page 18: Introduction To The Product

    Introduction to the product AAREN is the IR-B heater environment for feeling good. It is perfect for restaurants, which surrounds you with his offices, supermarkets, soft and cozy warmth. factories and patios. AAREN is perfect in focusing It emits very little light, and its warmth in defined areas as the sun radiating bodies indoor or outdoor.
  • Page 19 Benefits AAREN means soft warmth The top quality material and and swaths your body making strongest surface casting you feeling like closed to a make it more resistant than chimney corner. ever. Weather and use won’t damage it. AAREN doesn’t dry the air The red Schott glass allows and doesn’t lift dust.

  • Page 20: Safety Instructions

    Safety instructions Instructions should be carefully read before installation and retained by the user. The booklet must be keeped and delivered to the new user in case of cession of the machine. This appliance is intended solely for the use it has been de- signed for, namely the achievement and maintance of a ertain thermal comfort for the people by means of irradiation on them.
  • Page 21 Children should be supervised to ensure that they do not play with the appliance. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

  • Page 22: Electrical Installation

    Electrical installation Warnings Before connecting the appliance make sure that the voltage is the same as indicated on the device and the line supply is corresponding to the effective rules. The installation should always be carried out by a qualified electrician or a competent person in accordance with the current electrical standards for your country: (ex.

  • Page 23: Additional Information

    966VD - 967VD brown blue Dimmer Terra yellow-green 966V - 967V brown black blue Terra yellow-green All irradiation heaters are designed to achieve and maintain a certain thermal comfort to the people who need it both outside and inside. It is therefore very important to carefully study the area where people stay and consequently direct the radiation towards them.
  • Page 24 CAUTION! Some parts of this product can become very hot and cause burns. Particular attention has to be given where children and vulnerable people are present. Remote-controlled model For maximum flexibility the model 966VD/967VD is available with dimmer to adjust the intensity of the heater comfortably by remote control.

  • Page 25: Model Overview

    Model overview 966V POWER 1800W DIMENSIONS 80X25X7,5 CM WEIGHT 5,3 kg 966VD POWER 1800W DIMENSIONS 105X25X7,5 CM WEIGHT 7,1 kg...
  • Page 26 967V POWER 2400W DIMENSIONS 98X25X7,5 CM WEIGHT 5,3 kg 967VD POWER 2400W DIMENSIONS 123X25X7,5 CM WEIGHT 7,1 kg...

  • Page 27: Safety Distances

    Safety distances The heater must be installed at a minimum height of 180 cm. If installed in a toilet, the height should be 225 cm in zone 1 and zone 2; in zone 3 the minimum above ground level is 180 cm, according with the rules of each Country.
  • Page 28 Mounting Before being used, the heater must be fixed to the wall or to the ceiling by means of the provided supports. Drill four holes in the wall as shown below. 9,6cm * recommended value: 966V : 50cm* 966VD : 75cm* 967V : 65cm* 967VD : 90cm* Fix the two supports to...
  • Page 29 Insert the arch- shaped support in the special rail on the upper side of the device. Align the holes of the supports and join them together using the supplied bolts, setting the desired inclination. Ensure that the heater turns her rays in the area to be heated. Firmly tighten the screws when finished.
  • Page 30 Provided wall/ceiling support The support to be fixed to the wall presents a series of holes that allow to fix the heater in different positions. Base hole Base hole Holes for ceiling i n s t a l l a t i o n only Holes for ceiling Holes for wall...

  • Page 31: Care And Cleaning

    Care and cleaning Before cleaning, be sure the appliance is disconnected from the power supply and allowed to cool. Never immerse the appliance in water or any other liquid. To clean, use a soft damp cloth and then dry thoroughly. Make sure all parts are dry before using again.
  • Page 32 Disposal This product conforms to EU Directive 2002/96/EC. This appliance bears the symbol of the barred waste bin. This indicates that, at the end of its useful life, it must not be disposed of as domestic waste, but must be taken to a collection centre for waste electrical and electronic equipment, or returned to a retailer on purchase of a replacement.
  • Page 33 Data Symbol Value Unit 966V 966VD 967V 967VD 966VED 966VDED 967VED 967VDED Thermal power Nominal thermal power Minimum thermal power(indicative) Maximum continuous thermal power max c Auxiliary consumption of electricity At normal thermal power At minimum thermal power StandBy mode 966V 966VD 966VED...

  • Page 34: Présentation Du Produit

    Présentation du produit AAREN des garages et des patios. radiateur infrarouge IR-B qui émet une Il émet très peu de lumière, et, chaleur douce et enveloppante. tout comme le soleil, il rayonne AAREN est le système idéal sur les corps sans réchauffer l’air ...

  • Page 35: Points Forts

    Points forts AAREN émet une chaleur Durable  : l’excellente qualité douce enveloppante des matériaux et la supériorité similaire à celle d’un feu de des traitements de surface cheminée. Il est efficace, même le renforcent et le protègent en cas de légers courants d’air. contre le vieillissement, l’usure et l’exposition aux intempéries.

  • Page 36: Conseils De Sécurité

    Conseils de sécurité Lire attentivement les consignes avant d’installer le produit et les conserver pour des consultations futures. La notice doit être conservée et remise à tout nouvel utilisateur en cas de vente de l’appareil. L’appareil est exclusivement destiné à l’utilisation pour laquelle il a été...
  • Page 37 Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil. L’appareil ne doit pas être installé à un endroit où peuvent être présents des gaz inflammables, des poussières ou des vapeurs dangereuses. Lors de l’utilisation du radiateur, il faut respecter certaines règles fondamentales (applicables à...

  • Page 38: Installation Électrique

    Installation électrique Conseils préliminaires Avant de brancher l’appareil au secteur, vérifier que la tension correspond à celle indiquée sur l’étiquette signalétique apposée sur l’appareil et que le système électrique est conforme aux normes en vigueur. L’installation de l’appareil doit être effectuée par du personnel compétent et qualifié, conformément à...

  • Page 39: Informations Supplémentaires

    966VD - 967VD marron bleu Dimmer Terra jaune - vert 966V - 967V marron noir bleu Terra jaune - vert Tous les radiateurs à rayonnement sont conçus pour atteindre et main- tenir un certain confort thermique pour les personnes, aussi bien en in- térieur qu’en extérieur.
  • Page 40 PRUDENCE! Certaines parties de ce produit peuvent devenir très chaudes et causer des brûlures. Une attention particulière doit être accordée aux enfants et aux personnes vulnérables. Modèle avec gradateur et télécommande Pour une flexibilité optimale, le modèle 966VD/967VD est disponible avec un gradateur pour régler facilement l’intensité...
  • Page 41 Aperçu du modèle 966V PUISSANCE 1800W DIMENSIONS 80X25X7,5 CM POIDS 5,3 kg 966VD PUISSANCE 1800W DIMENSIONS 105X25X7,5 CM POIDS 7,1 kg...
  • Page 42 967V PUISSANCE 2400W DIMENSIONS 98X25X7,5 CM POIDS 5,3 kg 967VD PUISSANCE 2400W DIMENSIONS 123X25X7,5 CM POIDS 7,1 kg...

  • Page 43: Distances De Sécurité

    Distances de sécurité Le radiateur doit être installé à une hauteur minimale de 180 cm. S’il est installé dans une salle de bain, la hauteur minimale est de 225 cm dans les volumes de protection 1 et 2. Dans le volume de protection  3, la distance minimale par rapport au sol est de 180 cm, conformément aux normes de chaque pays (CEI 64-8).

  • Page 44: Montage

    Montage Avant utilisation, le radiateur doit être fixé au mur ou au plafond à l’aide des supports fournis. À l’aide d’une perceuse, réaliser quatre trous dans 9,6cm le mur comme indiqué dans l’illustration. * valeur conseillée : 966V : 50cm* 966VD : 75cm* 967V : 65cm* 967VD : 90cm* Fixer sur le mur les deux...
  • Page 45 Insérer le support à arc dans le rail adéquat de la partie supérieure de l’appareil. Aligner les trous des supports et les assembler à l’aide des boulons fournis, en fixant le radiateur dans l’inclinaison souhaitée. S’assurer que la chaleur diffusée par le radiateur est orientée vers la zone à...
  • Page 46 Support fourni Le support à fixer au mur comporte une série de trous qui permettent de fixer le radiateur dans 6 positions différentes. Trou de base Trou de base Trou pour l’in- clinaison Trous pour l’incli- Trou pour l’inclinaison naison du plafond Trous pour l’incli- du plafond naison du mur...

  • Page 47: Nettoyage Et Entretien De L'appareil

    Nettoyage et entretien de l’appareil Avant de le nettoyer, vérifier que l’appareil est débranché du secteur et attendre qu’il soit complètement froid. Ne jamais plonger l’appareil dans l’eau ni dans d’autres liquides. Pour le nettoyage, utiliser un chiffon humide, puis essuyer l’appareil soigneusement.
  • Page 48 Élimination Ce produit est conforme à la Directive  2002/96/CE. Le symbole de la poubelle barrée figurant sur l’appareil indique que le produit, au terme de son cycle de vie, doit être traité séparément des ordures ménagères. Pour ce faire, il faut le déposer dans un centre de tri sélectif pour appareils électriques et électroniques ou le rapporter au vendeur lors de l’achat d’un nouvel appareil équivalent.
  • Page 49 Caractéristique Symbole Valeur Unité 966V 966VD 967V 967VD 966VED 966VDED 967VED 967VDED Puissance thermique Puissance thermique nominale Puissance thermique minimale (indicative) Puissance thermique maximale continue max c Consommation d’électricité auxiliaire À la puissance thermique nominale À la puissance thermique minimale En mode veille 966V 966VD...

  • Page 50: Vorstellung Des Produkts

    Vorstellung des Produkts AAREN ist ein IR-B-Infrarot- perfekt geeignet. Heizstrahler, der eine milde Es gibt sehr wenig Licht, und angenehme Wärme wie die Sonne, die die Körper abgibt. bestrahlt, ohne Luft AAREN ist das ideale Gerät aufzuheizen, spendet es seine Wärme den Personen.
  • Page 51 Vorzüge AAREN milde Lange Lebensdauer: angenehme Wärme, wie das ausgezeichnete Qualität der Feuer eines Kamins, Materialien und die sehr guten entfaltet seine Wirkung auch Oberflächenbehandlungen bei leichten Luftzügen. machen Gerät widerstandsfähig gegen AAREN trocknet die Luft nicht Abnutzung Verschleiß aus und wirbelt keinen Staub durch Alterung, Gebrauch und auf.
  • Page 52 Sicherheitshinweise Die Bedienungsanleitung vor der Installation des Produkts aufmerksam lesen und sie für eine spätere Konsultation aufbewahren. Die Bedienungsanleitung muss aufbewahrt und im Fall einer Weitergabe des Gerätes dem neuen Benutzer übergeben werden. Das Gerät ist ausschließlich für den Gebrauch bestimmt, für den es entwickelt wurde, das heißt für das Herstellen und Aufrechterhalten eines gewissen Wärmekomforts für Personen durch eine direkt auf sie gerichtete Wärmestrahlung.
  • Page 53 des Geräts erhalten haben und die vom Gerät ausgehenden Gefahren verstehen. - Kinder im Alter zwischen 3 und 8 Jahren dürfen nicht den Netzstecker in die Steckdose stecken und das Gerät nicht einstellen oder reinigen. Ebenso dürfen sie nicht die Instandhaltungsarbeiten ausführen, für die der Anwender zuständig ist.

  • Page 54: Einleitende Hinweise

    Elektroinstallation Einleitende Hinweise Vor dem Anschluss des Gerätes an das Stromnetz sicherstellen, dass die Spannung mit der auf dem Typenschild des Gerätes angegebenen Netzspannung übereinstimmt und dass die elektrische Anlage mit den geltenden Vorschriften übereinstimmt. Die Installation des Geräts muss von qualifiziertem Fachpersonal in Übereinstimmung mit der deutschen Norm DIN-VDE 0100 für elektrische Anlagen durchgeführt werden Übereinstimmung mit der EU-Verordnung 2015/1188...

  • Page 55: Zusätzliche Hinweise

    966VD - 967VD braun blau Dimmer Terra gelb - grün 966V - 967V braun schwarz blau Terra gelb - grün Alle Heizstrahler sind dazu bestimmt, sowohl im Freien als auch in Innen- räumen einen gewissen Wärmekomfort für solche benötigende Personen herzustellen und aufrecht zu erhalten.
  • Page 56 VORSICHT! Einige Teile dieses Produkts können sehr heiß werden Verbrennungen verursachen. Besonderes Augenmerk gilt dabei, wo Kinder und schutzbedürftige Personen anwesend sind. Modell mit Dimmer und Fernbedienung Für maximale Flexibilität sind Modell 966VD/967VD mit Dimmer erhältlich, um die Intensität des Heizstrahlers bequem mit der Fernbedienung einzustellen.
  • Page 57 Modellübersicht 966V LEISTUNG 1800W MASSE 80X25X7,5 CM GEWICHT 5,3 kg 966VD LEISTUNG 1800W MASSE 105X25X7,5 CM GEWICHT 7,1 kg...
  • Page 58 967V LEISTUNG 2400W MASSE 98X25X7,5 CM GEWICHT 5,3 kg 967VD LEISTUNG 2400W MASSE 123X25X7,5 CM GEWICHT 7,1 kg...
  • Page 59 Sicherheitsabstände - Der Heizstrahler muss in einer Höhe von mindestens 180 cm installiert werden. - Bei einer Installation im Bad beträgt die Mindesthöhe 225 cm in den Schutzbereichen 1 und 2, während im Schutzbereich 3 ein Mindestabstand zum Boden von 180 cm erforderlich ist, in Übereinstimmung mit den Normen jedes einzelnen Landes (It.: CEI 64-8).
  • Page 60 Montage Vor der Verwendung muss der Heizstrahler mittels der im Lieferumfang enthaltenen Halterungen an der Wand oder Decke befestigt werden. Mit einem Bohrer mit geeigneter Spitze vier 9,6cm Löcher in die Mauer bohren, wie in der Graphik gezeigt. * empfohlener Wert: 966V 50cm* 966VD 75cm* Die beiden Halterungen...
  • Page 61 Die bogenförmige Halterung in die entsprechende Schiene auf der oberen Seite des Geräts einsetzen. Die Löcher der Halterungen aneinander ausrichten und sie mittels der im Lieferumfang enthaltenen Bolzen miteinander verbinden und den Heizstrahler so in der gewünschten Neigung befestigen. Sich vergewissern, dass der Heizstrahler die Wärme in der gewünschten Richtung ausstrahlt.
  • Page 62 Im Lieferumfang enthaltene Halterung Die an der Wand oder Decke zu befestigende Halterung weist eine Reihe an Löchern auf, die eine Befestigung des Heizstrahlers in 6 verschiedenen Positionen ermöglichen. Gemeinsames Gemeinsames Forum Forum Loch für Wandneigung Löcher für Deckenneigung Löcher für Loch für Deckenneigung Wandneigung...

  • Page 63: Reinigung Und Pflege Des Geräts

    Reinigung und Pflege des Geräts Bevor mit der Reinigung begonnen wird, ist sicherzustellen, dass das Gerät vom Stromnetz getrennt ist und alle Bestandteile vollständig abgekühlt sind. Das Gerät niemals in Wasser oder in andere Flüssigkeiten tauchen. Zum Reinigen ein weiches, feuchtes Tuch verwenden und das Gerät sorgfältig abtrocknen.
  • Page 64 Entsorgung Dieses Produkt stimmt mit der EU-Richtlinie 2002/96/ EG überein. Das Symbol mit dem durchgestrichenen Mülleimer auf dem Gerät zeigt an, dass das vom Hausmüll separat zu behandelnde Produkt am Ende seiner Nutzungsdauer einer Sammelstelle für Mülltrennung von Elektrogeräten und elektronischen Geräten zugeführt werden muss oder dem Händler bei Kauf eines entsprechenden neuen Gerätes zurückzugeben ist.
  • Page 65 Angabe Wert Symbol Einheit 966V 966VD 967V 967VD 966VED 966VDED 967VED 967VDED Wärmeleistung Nennwärmeleistung Mindestwärmeleistung (Richtwert) Maximale kontinuierliche Wärmeleistung max c Hilfsstromverbrauch Bei Nennwärmeleistung Bei Mindestwärmeleistung Im Bereitschaftszustand 966V 966VD 966VED 966VDED 967V 967VD 967VED 967VDED Art der Wärmeleistung/Raumtemperaturkontrolle NEIN NEIN NEIN NEIN...
  • Page 68 Mo-El S.p.a. Via Galvani 18, 42027 Montecchio Emilia (RE) ITALY Tel.: +39 0522 868011 Fax: +39 0522 864223 info@mo-el.com www.mo-el.com 06/2022 - 005533...
