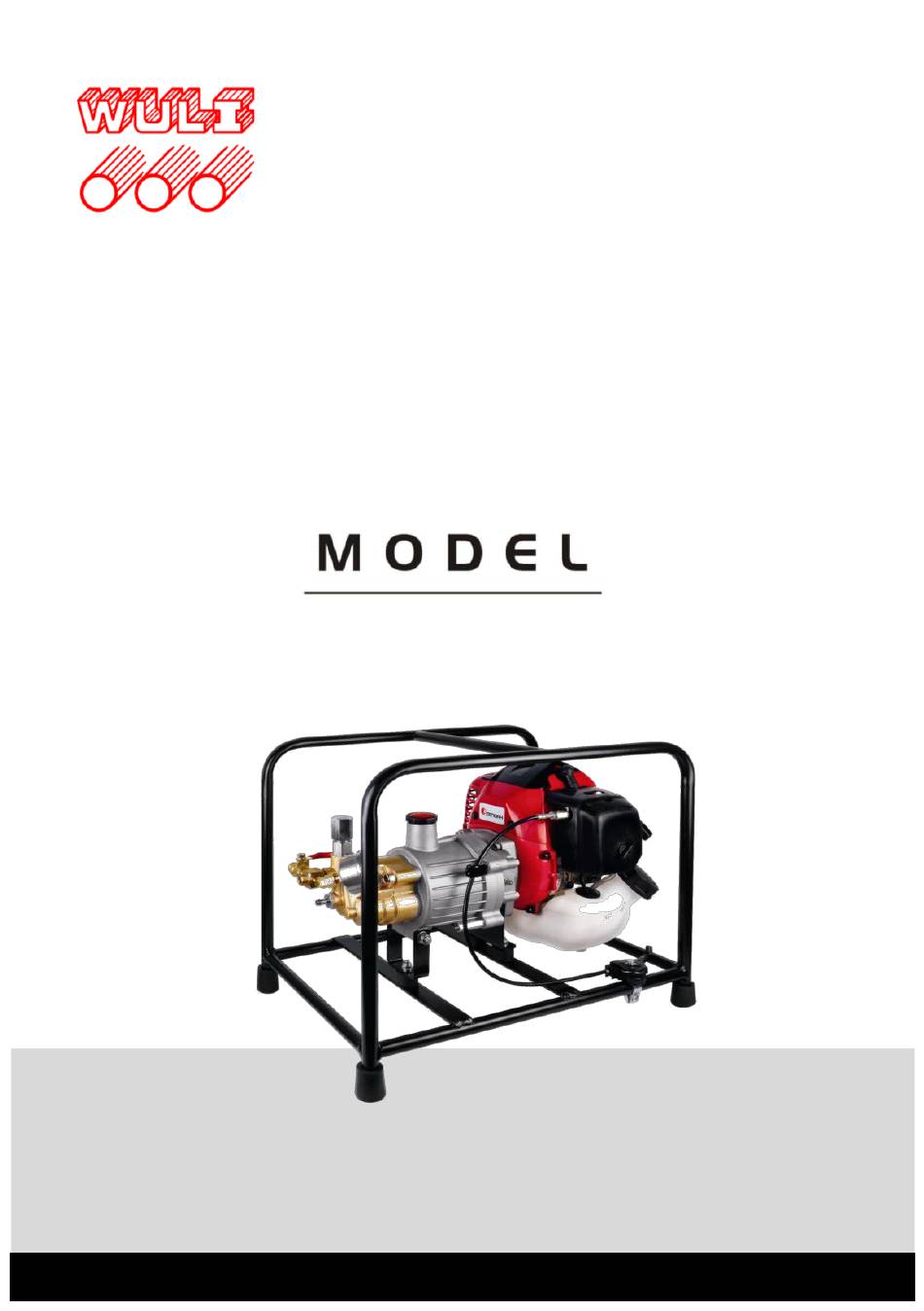

WULI WL-0608E Quick Start Manual

Portable engine power sprayer
Hide thumbs

Advertisement

Quick Links

Download this manual
物理農業機械股份有限公司
WULI AGRICULTURE MACHINE CO., LTD.
動力噴霧機、高壓洗淨機、微霧系統專業設計製造
輕便型引擎動力噴霧機
PORTABLE ENGINE POWER SPRAYER
感謝您購買物理產品，使用前請詳閱本說明。
Thank you for choosing our product.
Please read the manual before use.
W U L I
A G R I C U L T U R E
WL-0608E
0
M A C H I N E
C O . ,
L T D .

Advertisement

loading
Need help?

Need help?

Do you have a question about the WL-0608E and is the answer not in the manual?

Questions and answers

Summary of Contents for WULI WL-0608E

  • Page 1 物理農業機械股份有限公司 WULI AGRICULTURE MACHINE CO., LTD. 動力噴霧機、高壓洗淨機、微霧系統專業設計製造 輕便型引擎動力噴霧機 PORTABLE ENGINE POWER SPRAYER WL-0608E 感謝您購買物理產品，使用前請詳閱本說明。 Thank you for choosing our product. Please read the manual before use. W U L I A G R I C U L T U R E M A C H I N E C O .
  • Page 2 安全須知 General Safety Information 使用前請檢查機油。 Check the pump oil level before each use. 請放置於乾燥之場所，避免機器銹蝕，影響產品使用壽命。 To reduce the risk of rust and prolong the life of product, please place the pump in a dry area. 引擎或泵浦運轉後溫度會上升，請勿直接碰觸機械表面。 To reduce the risk of burns, do not touch the surface of the pump or the engine while operating.
  • Page 3 使用說明 一、 操作說明 1. 請務必確認鎖緊所有接頭以防止漏水。 2. 啟動引擎前，請先接妥進、出水管，再打開出水開關進行排氣動作；待 出水順暢後，關閉出水開關，將噴槍接於出水管，即可正常使用。 3. 實際操作之工作壓力請勿超過本產品所設定之壓力值。 4. 將吸水管(網)放入蓄水槽內，保持水管暢通。 5. 使用完畢，請先將引擎減速再關閉，待引擎停止運後，再開啟噴槍以釋 放管內壓力，避免產生蓄壓。 6. 請在通風處操作本機器，勿於室內使用。 二、 泵浦的潤滑 1. 泵浦最初使用之 30~50 小時應更換機油 ， 之後使用每隔 100~200 小時應 更換一次。(每次使用前應檢查機油是否變質。) 2. 更換機油時，請旋開排油螺絲排出廢舊機油。 3. 鎖緊排油螺絲，打開加油蓋並注入#30~#40 機油，油量約 270 ㏄。 三、 特別注意事項 1. 二行程引擎建議使用中國石油環保級二行程機油，混合比例請依各油品 規定調配。 2.
  • Page 4 外觀結構圖 Overview...
  • Page 5 故障診斷與排除 進行故障排除與診斷時，請務必關 閉引擎及水源。 一、無法吸水及壓力不穩 檢查進水管是否洩漏或阻塞 拆下汽缸總成，取出活門總 成，檢查是否阻塞或損壞。 (圖 1) 檢查止水塞頭是否損壞。 (圖 1) 二、壓力不足 旋轉調壓螺帽，調整壓力。 (圖 鬆開安全弁接頭、調壓螺帽， 檢查壓力閥桿、壓力閥座及調壓彈 簧是否磨損、彈性疲乏或異物阻塞。 檢查活門是否阻塞。 (圖 1) 檢查 U 迫緊、防水迫緊是否磨 耗。 (圖 3) 三、汽缸洩漏 檢查 U 迫緊、防水迫緊是否損 壞。 檢查柱塞是否磨損。 檢查各部 O 形環是否損壞。 (圖 123) 四、軸箱噪音、脈動過大 檢查潤滑油是否變白濁。 檢查柱塞是否因潤滑不足導致...
  • Page 6 機器保養維護方法 一、保養時間表 敬請遵守時間表定期施行機器、配件保養。 零件名稱 維護內容 維護時機 使用前檢視油量是否足 泵浦 確認油量或更換機油 夠，必要時更換機油。 進水過濾網 清潔 每次使用前 二、 更換機油時機與步驟 機油使用 SAE 30~40 更換油量 270 ㏄ 1. 首次使用 30~50 小時 更換時機 2. 使用每隔 100~200 小時 1. 打開加油蓋。 2. 卸下排油螺絲，請準備容器盛裝排流出的舊機油。 3. 舊機油排流完畢後，請確實將排油螺絲鎖緊。 4. 從注油口加入指定油量之新油。 5. 確認新油添加是否達到油鏡的中心點。若油量低於油鏡時，請再注 油至油鏡的中心點為止...
  • Page 7 故障診斷與障礙排除 若是發生不良狀況時，大多可使用下面的對策來解決，使機器恢復正 常運作。萬一無法解決或是有不清楚的地方，請向購買的販售商詢問。詢 問的同時，敬請告知您所購買的產品型號及機器流水號。 不良事項 原因 對策  無法啟動引擎  火星塞失效  有無潮溼或積碳  燃料不足  檢查油箱油量  檢查調速把手是否應 加油  運轉聲音異常  泵浦滲入空氣  打開排氣球形閥，待出  迫緊受損 水正常後再關上  檢查吸水管是否破裂 或扭曲導致空氣進入  清潔吸水管、過濾網  更換迫緊  不進水  泵浦、管路有空氣 ...

  • Page 8: Routine Maintenance

    Routine Maintenance A. Routine Maintenance Schedule Component Action Frequency Check Oil Level Before every use Pump Change the oil If necessary Filter Clean Before every use B. Oil Change Timing 1. After the first 30~50hours of use. 2. Every 100~200 hours of use after the first change. 3.
  • Page 9 WL-0608E...
  • Page 10 零件表 PARTS LIST WL-0608E 圖號 編號 CODE 名 稱 DESCRIPTION Q'TY 引擎 GX35TSD (HONDA) BA10016200 HONDA ENGINE GX35TSD 引擎 2HP (ZENOAH) BA10020600 ZENOAH 2HP ENGINE 調速器本體 01-1 B250209000 GOVEMOR 加油線固定塊 01-2 B250206050 SET PLATE 圓頭螺絲 01-3 BS14204008200 SCREW 防鬆螺帽 01-4 BS22206200 平面華司...
  • Page 11 零件表 PARTS LIST WL-0608E 圖號 編號 CODE 名 稱 DESCRIPTION Q'TY 03A B019501001 曲軸箱組 HOUSING ASSY 1019501001 軸箱 HOUSING 引擎培林 03-1 1019508000 BEARING 柱塞油封 03-2 B019503000 OIL SEAL 03-3 BG10995103510 O 形環 O-RING 彈簧華司 03-4 BS32108300 SPRING WASHER 軸箱固定螺絲 03-5 B019509000...
  • Page 12 零件表 PARTS LIST WL-0608E 圖號 編號 CODE 名 稱 DESCRIPTION Q'TY 12-1 BG10290033010 O 形環 O-RING 墊圈 B019310003 GASKET U 型迫緊 B019309030 U-PACKING 進出水活門組 15A B040063062 VALVE ASSY B040263130 進出水活門座 VALVE SEAT O 形環 15-1 BG10210025010 O-RING 進水活門塞 15-2 B040163062 INLET VALVE PLUG 進水活門彈簧...
  • Page 13 零件表 PARTS LIST WL-0608E 圖號 編號 CODE 名 稱 DESCRIPTION Q'TY O 形環 24-1 BG10140018500 O-RING 壓力閥桿 B019513000 PRESSURE VALVE ROD 25-1 BG10075011510 O 形環 O-RING B019514000 壓力閥座 PRESSURE VALVE SEAT O 形環 26-1 BG10098013610 O-RING 齒輪箱 B019524000 GEAR BOX 齒輪箱墊片...

  • Page 14: Before Operation

    Instructions A. BEFORE OPERATION 1. Make sure that the pump is firmly installed and the connectors are tightened properly. 2. Put the suction hose and filter into the water tank and ensure the flow of water into the filter is unobstructed. 3.
  • Page 15 there is no more discharge. Do not remove the spray hose or spray gun without first releasing the pressure. D. WARNINGS 1. Never attempt to run the pump over its available working pressure. 2. The unit must not be run without water. Lack of water will cause serious damage to the pump.

  • Page 16: Troubleshooting

    Troubleshooting 1. Unstable Working Pressure (a) Check whether the suction hose is leaking, clogged or afloat. (b) Check the valve assemblies, plug to see if it is clogged or damaged.(1) 2. Insufficient Pressure (a) Adjust the knob of the pressure regulator. (b) Check to see if the pressure valve , pressure valve seat and regulating spring are worn out.
