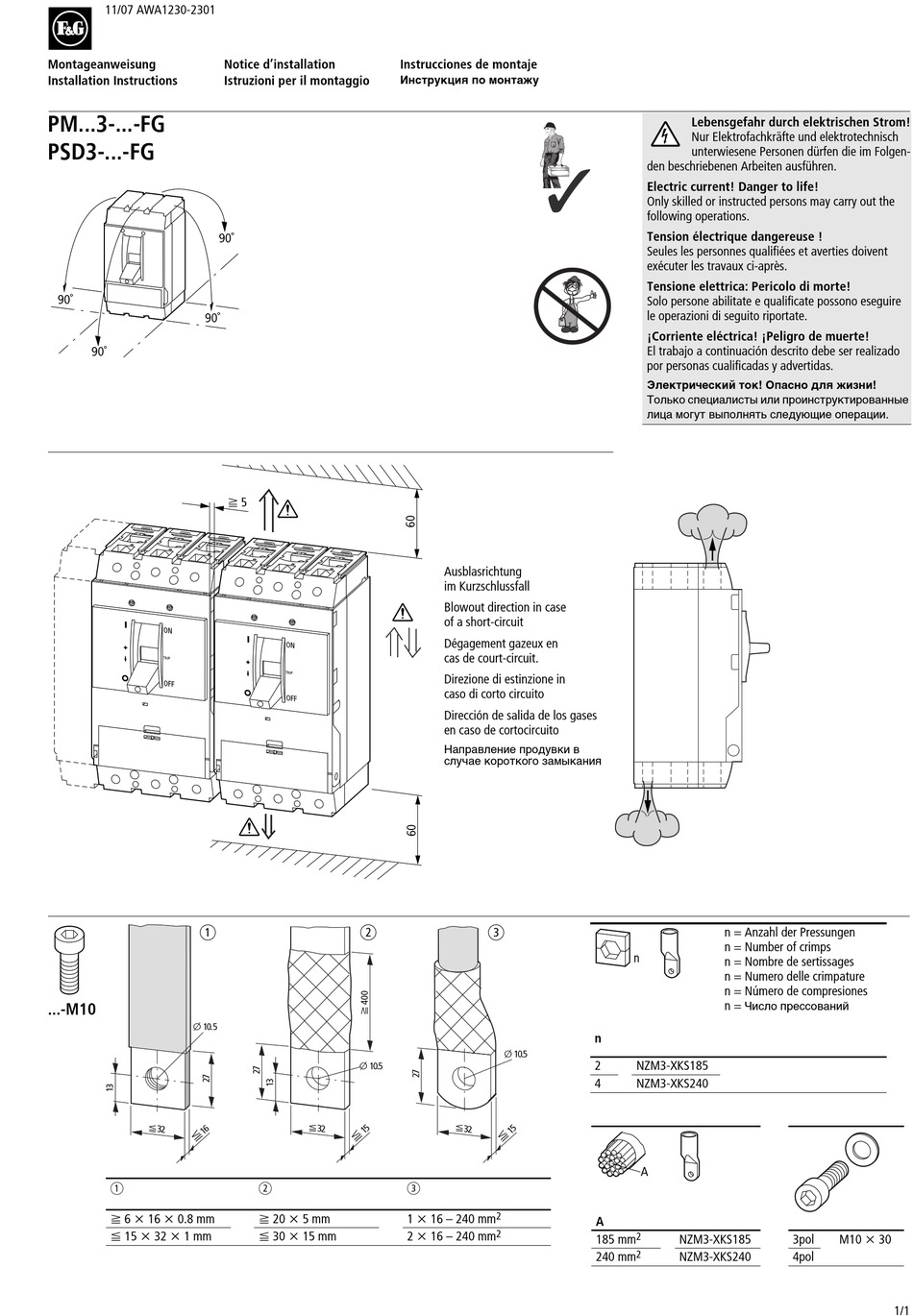

F&G PM 3 FG Series Installation Instructions Manual

11/07 AWA1230-2301
Montageanweisung
Installation Instructions
PM...3-...-FG
PSD3-...-FG
90˚
90˚
90˚
90˚
a
...-M10
o 10. 5
F 32
a
f 6 x 16 x 0.8 mm
F 15 x 32 x 1 mm
Notice d'installation
Istruzioni per il montaggio
f 5
b
o 10.5
F 32
b
f 20 x 5 mm
F 30 x 15 mm
Instrucciones de montaje
Инструкция по монтажу
Ausblasrichtung
im Kurzschlussfall
Blowout direction in case
of a short-circuit
Dégagement gazeux en
cas de court-circuit.
Direzione di estinzione in
caso di corto circuito
Dirección de salida de los gases
en caso de cortocircuito
Направление продувки в
случае короткого замыкания
c
o 10.5
F 32
c
2
1 x 16 – 240 mm
2
2 x 16 – 240 mm
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
n = Anzahl der Pressungen
n = Number of crimps
n
n = Nombre de sertissages
n = Numero delle crimpature
n = Número de compresiones
n =
Число прессований
n
2 NZM3-XKS185
4 NZM3-XKS240
A
A
2
185 mm NZM3-XKS185
2
240 mm NZM3-XKS240
3pol M10 x 30
4pol
1/1
