Summary of Contents for HOMEE THS 1000

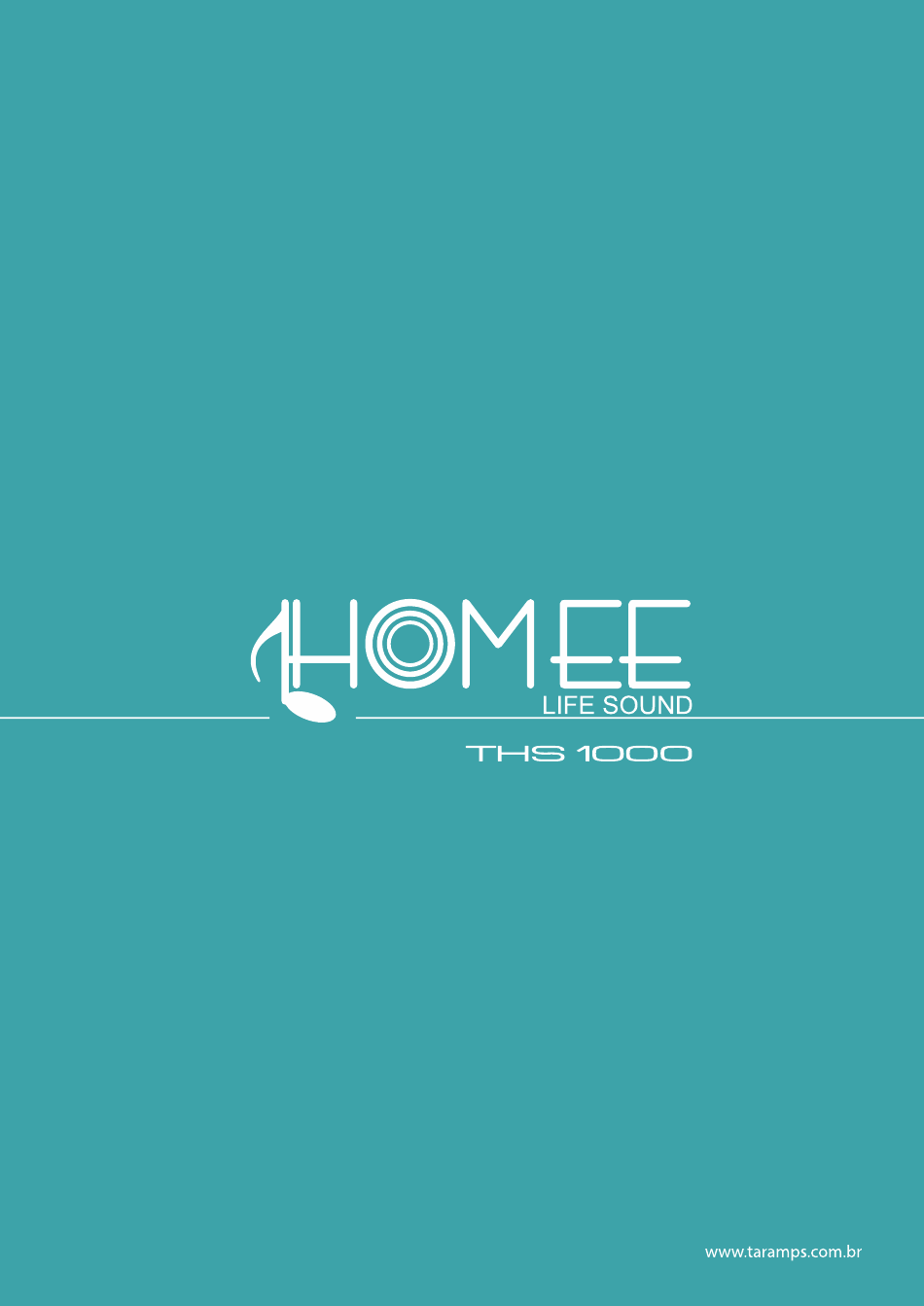

  • Page 1 Manual de instruções Instruction manual 1 x 100W RMS CLASS D...
  • Page 2 18-3266-4050 ou pelo nosso site www.taramps.com.br. Apresentação O TARAMPS THS 1000 é um Receiver desenvolvido com alta tecnologia para integrar diferentes ambientes. Compacto e potente ele pode ser usado em diversas aplicações promovendo uma sonorização de qualidade.

  • Page 3: Recomendações Importantes

    Recomendações importantes - O THS 1000 deve ser instalado em um local firme e arejado, longe de fontes de calor e umidade. Evitar local com incidência direta de luz solar. - Não obstrua os furos de ventilação nas partes superior e inferior.
  • Page 4 Conhecendo seu equipamento Painel Frontal 1 - MICRO SD: Entrada para cartão de memória micro SD. (O cartão deverá ser posicionado como mostra a imagem, com os terminais para cima) 2 - USB: Entrada para Pen Drive. 3 - Aux. (Conector P2): Recebe sinal de áudio da saída P2 do seu celular, tablet, MP3, computador, entre outros.
  • Page 5 Conhecendo seu equipamento Painel Frontal (continuação) 9 - LED STAND BY: Fica aceso quando o equipamento estiver desligado e conectado a tomada. 10 - EQUALIZAÇÃO: Ajustes de equalização das vias: LOW = Atua nas frequências dos Graves. HIGH = Atua nas frequências dos Agudos. 11 - VOL : Ajusta o volume da saída.
  • Page 6 Funções do controle remoto O THS 1000 possui um controle remoto compacto, para que você possa controlar à distância os comandos do aparelho com praticidade. ON / OFF: Pressione essa tecla para desligar o aparelho MODE - SOURCE: Altera a fonte de sinal de áudio (USB, BLUETOOTH, SD, AUXILIAR, FM).
  • Page 7 Bluetooth Ao selecionar a função Bluetooth (identificada com “bt” no display), o THS 1000 aguarda uma conexão Bluetooth. Busque através do seu celular, tablet, PC ou outro, o dispositivo de nome “TARAMPS” e faça o pareamento. - Para se conectar a um novo dispositivo, desconecte o atual e faça o novo pareamento Bluetooth.
  • Page 8 TARAMPS que permite controlar seu som a distâncias maiores e sem a necessidade de apontar o controle para o aparelho. O THS 1000 não perde a funcionalidade da entrada USB, pois o connect control permite que um Pen Drive seja plugado em sua entrada USB.
  • Page 9 Exemplos de ligações - Arandelas Exemplos para até 12 arandelas de 8 ohms cada Imagem ilustrativa Preto = Negativo Vermelho = Positivo Para este tipo de ligação usar cabos de bitola mínima de 1,5mm² para até 40 metros. Distância maiores, consulte tabela na página 02 ‘‘Recomendações importantes’’ . É necessário fazer ligações em paralelo e série conforme mostra exemplo, para casar impedância.

  • Page 10: Características Técnicas

    Características técnicas TARAMPS THS 1000:_______________________ Receiver Mono Channel Classe D Número de canais:________________________ Potência RMS:____________________________ 100W Impedância mínima de saída________________ 0,66 Ohm Sensibilidade das entradas AUX:______________ 200 mV Impedância das entradas AUX:_______________ 10K Ohms Resposta em frequência (equalizadores em 0dB): 20Hz a 20KHz (-3dB) Atuação típica do equalizador de 2 vias:...
  • Page 11 In case of doubt even after reading this manual, please contact our technical support at the number +55 18 3266 4050 or our website www.taramps.com.br. Presentation The TARAMPS THS 1000 is a Receiver developed with high technology to integrate different environments. Compact and powerful it can be used in several applications providing quality sound.

  • Page 12: Important Recommendations

    Important recommendations - The THS 1000 must be installed in a firm and ventilated place, away from heat and humidity places. Avoid locations with direct sunlight. - Do not block the ventilation holes on the top and rear. - Avoid falls and impacts.
  • Page 13 Knowing your equipment Front Panel 1 - MICRO SD: Micro SD memory card input. (The card must be positioned as the image shows, with the terminals facing up). 2 - USB: Flash Drive input. 3 - Aux. (P2 Connector): Receives audio signal from the P2 output of your phone, tablet, MP3, computer, among others.
  • Page 14 Knowing your equipment Front Panel (sequence) 9 - STAND-BY LED: Remains on when the equipment is turned off and plugged into a powered outlet. 10 - EQUALIZATION: 2 band audio equalizer adjust. LOW: Bass frequencies HIGH: High frequencies. 11 - VOL: Adjusts the output volume). Knowing your equipment Rear Panel 1 - POWER CABLE: Connect...

  • Page 15: Remote Control Functions

    Remote control functions The THS 1000 has a compact remote control, so you can remotely control the device with practicality. ON / OFF: Press the key to turn off the device. MODE: Switch the audio source (USB, BLUETOOTH, SD, AUXILIARY, FM).
  • Page 16 Bluetooth When selecting the Bluetooth function (identified with “bt” on the display), the THS 1000 waits for a Bluetooth connection. Search for the device called “TARAMPS” using your phone, tablet, PC or other and match it. - To connect to a new device, disconnect the current one and make the new Bluetooth pairing.
  • Page 17 The THS 1000 does not lose the functionality of the USB port, as the connect control allows a Flash Drive to be plugged into its USB port.
  • Page 18 Connection examples - Wall sconces Examples to until 12 loudspeakers 8 ohms each Illustrative images Black = Negative Red = Positive For this kind of connection use cables with a minimum gauge of 1.5mm² for up to 40 meters. For long distances, consult the table on page 12 ‘‘Important recommendations’’ . It’s necessary to make connections in parallel and series as shown in the example, to match impedance.

  • Page 19: Technical Features

    Technical features TARAMPS THS 1000:_______________________ Receiver Mono Channel Class AB Number of Channels:______________________ RMS Power:______________________________ 100W* Each channel nominal Impedance___________ 0.6 6 Ohm AUX input Sensitivity:______________________ 200 mV AUX Input impedance:_____________________ 10K Ohm Frequency response (equalizers at 0dB):_______ 20Hz ~ 20KHz (-3dB)
  • Page 20 Fabricado por / Manufactured by: TARAMPS ELECTRONICS LTDA CNPJ / TAX ID: 11.273.485/0001-03 R. João Silvério, 121 • Res. Manoel Martins Alfredo Marcondes - SP Indústria Brasileira - Made in Brazil...
