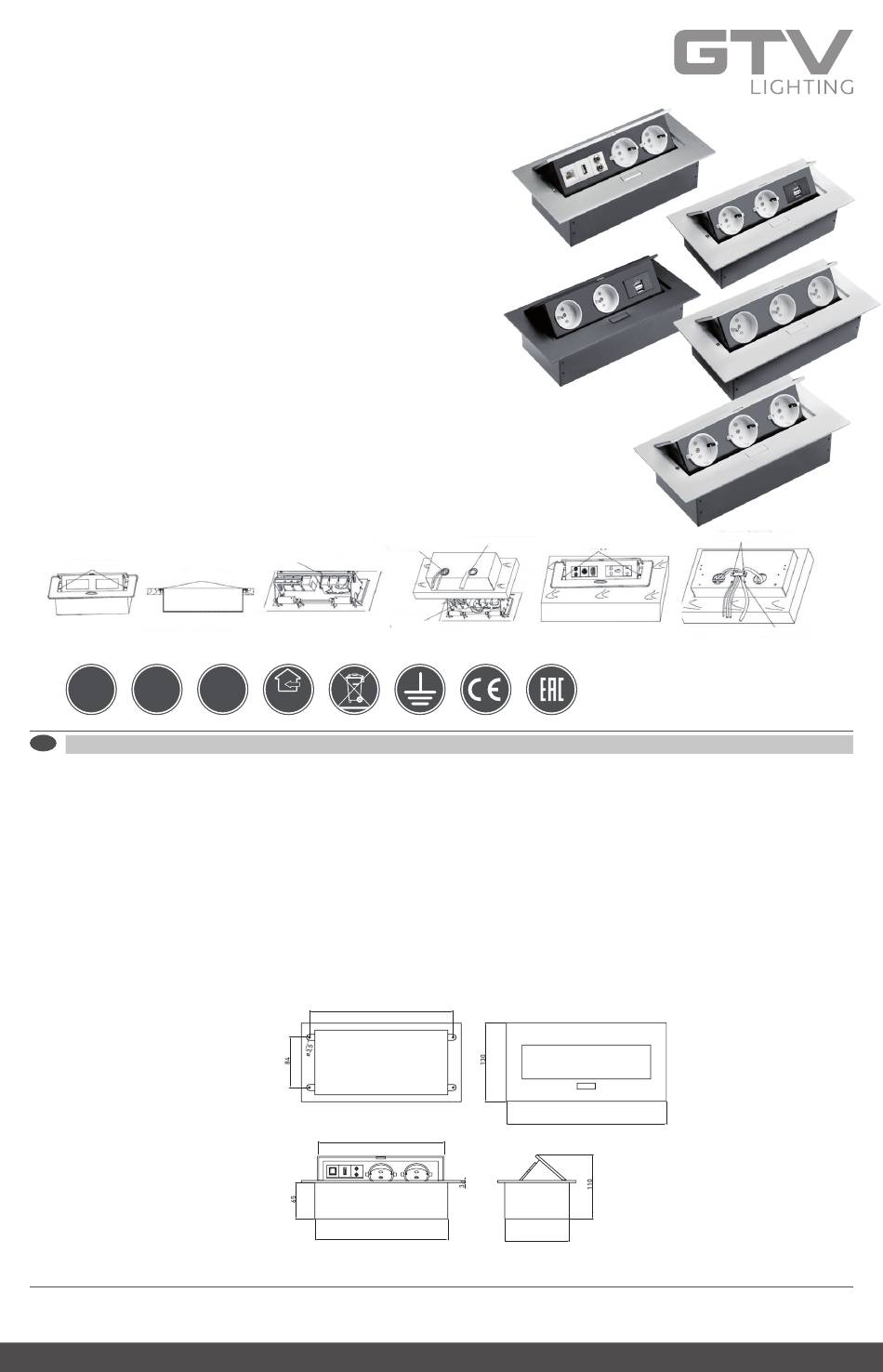

GTV AE-PB02GS-53 Directions For Use

Przedłużacz biurkowy
AE-PB02GS-53
Przedłużacz biurkowy 2x gniazdo schucko,
gniazdo USB, gniazdo RJ45 (Ethernet),
audio (gniazdo do wtyczek bananowych),
bez kabla, kolor aluminium
AE-PB02GU-53
Przedłużacz biurkowy 2x gniazdo z uziemieniem,
gniazdo USB, gniazdo RJ45 (Ethernet),
audio (gniazdo do wtyczek bananowych),
bez kabla, kolor aluminium
AE-PBU02GS-10/AE-PBU02GS-20
Przedłużacz biurkowy 2x gniazdo schucko, 2x gniazdo USB,
bez kabla, kolor biały/czarny
AE-PBU2GU-10/AE-PBU2GU-20/ AE-PBU2GU-53
Przedłużacz biurkowy 2x gniazdo z uziemieniem, 2x USB, kabel zasilający z wtyczką,
kolor biały/czarny/aluminium
AE-PBC2GU-53
Przedłużacz biurkowy 2x gniazdo z uziemieniem, gniazdo USB, gniazdo RJ45 (Ethernet)
audio (gniazdo do wtyczek bananowych), kabel zasilający z wtyczką, kolor aluminium
AE-PBC3GU-10/AE-PBC3GU-20/AE-PBC3GU-53
Przedłużacz biurkowy 3x gniazdo z uziemieniem, kabel zasilający z wtyczką, kolor biały/
czarny/aluminium
AE-PB03GS-10/AE-PB03GS-20/AE-PB03GS-53
Przedłużacz biurkowy 3x gniazdo schuko, bez kabla, kolor biały/czarny/aluminium
AE-PB03GU-53
Przedłużacz biurkowy 3x gniazdo z uziemieniem, bez kabla, kolor aluminium
wkręcić 2 wkręty
zamocować za pomocą wkrętów
Rys. nr 1 Rys. nr 2
3600
AC
220-240 V
W
50-60 Hz
INSTRUKCJA
PL
Przedłużacz biurkowy AE-PB02GS-53, AE-PB02GU-53, AE-PBU02GS-10/AE-PBU02GS-20,
AE-PBU2GU-10/AE-PBU2GU-20/ AE-PBU2GU-53, AE-PBC2GU-53, AE-PBC3GU-10/
AE-PBC3GU-20/AE-PBC3GU-53, AE-PB03GS-10/AE-PB03GS-20/AE-PB03GS-53,
AE-PB03GU-53
ETAPY INSTALACJI:
1. Odkręć dwa wskazane wkręty (rys. nr 1).
2. Za pomocą wkrętów zamocuj spodnią część obudowy w przygotowanym miejscu (wg rysunku z wymiarami), np. w blacie stołu biurowego (rys. nr 2).
3. W wersji produktu bez przewodu zasilającego należy podłączyć przewód zasilający 3x1,5mm2 (z żyłą uziemiającą) do gniazd zasilających, metalowy korpus
połączyć z zaciskiem uziemienia. Długość przewodu musi umożliwiać swobodne otwieranie zespołu (rys. nr 3).
4. Przedłużacze wyposażone w gniazda do transmisji danych i gniazda zasilające (bananowe) należy połączyć przewodami elastycznymi odpowiednimi dla typu
gniazda (rys. nr 4).
5. Zainstaluj zespół w obudowie i dobrze dokręć wkręty po obu stronach (rys. nr 5).
6. Dopasuj długość wszystkich kabli tak, aby nie przeszkadzały w otwieraniu zespołu
i nie obcierały o metalowe część korpusu, załóż płytkę dociskową i dobrze przykręć wkręty mocujące (rys. nr 6).
RYSUNEK MONTAŻOWY:
UWAGI:
Produkt nie jest odporny na wilgoć. Do zastosowania wyłącznie wewnątrz pomieszczeń.
Po wciśnięcie przycisku zespół otwiera się wolno. Po całkowitym otwarciu można z niego korzystać.
Produkt spełnia wymagania Dyrektyw Unii Europejskiej i przepisów implementujących je do prawa krajowego. Więcej informacji znajduje się na stronie
internetowej www.gtv.com.pl i w deklaracjach zgodności.
GTV sp. z o.o. s.k.a., ul. Przejazdowa 21, 05-800 Pruszków, tel. 22 444 75 00, fax 22 444 75 03, www.gtv.com.pl
miejsce połączenia przewodu uziemienia
Rys. nr 3
IP20
inside
przewód danych przewód elektryczny 1.5 mm2
opaska zaciskowa
Rys. nr 4
240
210
220
107
wkręty płytki dociskowej
wkręty
Rys. 5
Rys. nr 5 Rys. nr 6
265
płytka dociskowa
